Williams Paddle-Ball #05: Uma Montagem Relativamente Simples
Após concluída a reforma em marcenaria do gabinete do meu arcade Paddle-Ball, da Williams, iniciei o processo de montagem.

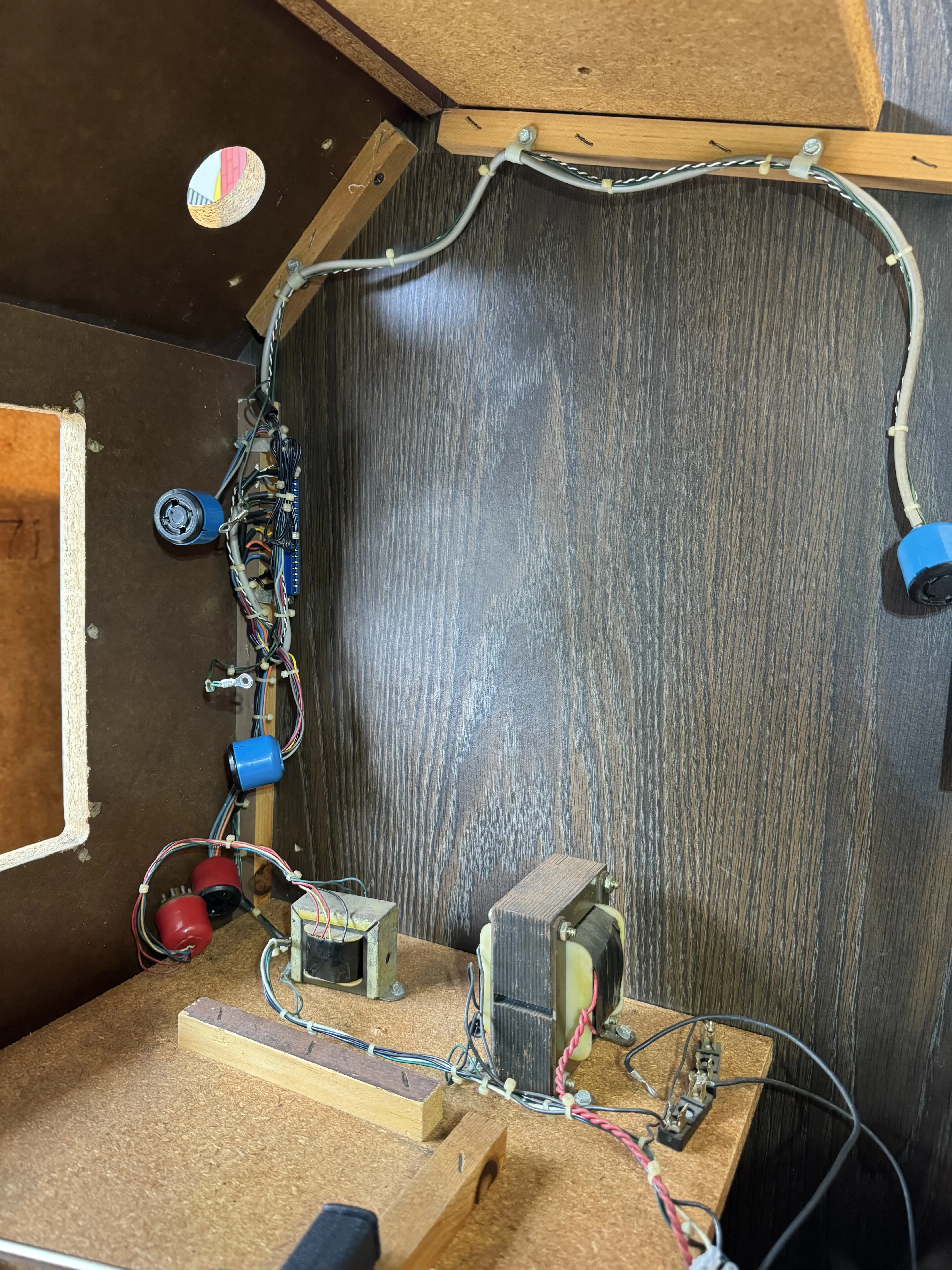

Como de costume, a boa prática é começar pela montagem da fonte e do chicote (harness) enquanto existe maior espaço livre para trabalhar dentro do gabinete.
Em seguida, já utilizando os parafusos do tipo “carriage bolts”, também chamados de “french screws”, com aspecto de novos em folha após o banho de zinco, procedi à instalação da coin door.
O painel de controle estava com soldas muito malfeitas. Isso poderia ocasionar problemas de funcionamento em um curto espaço de tempo.

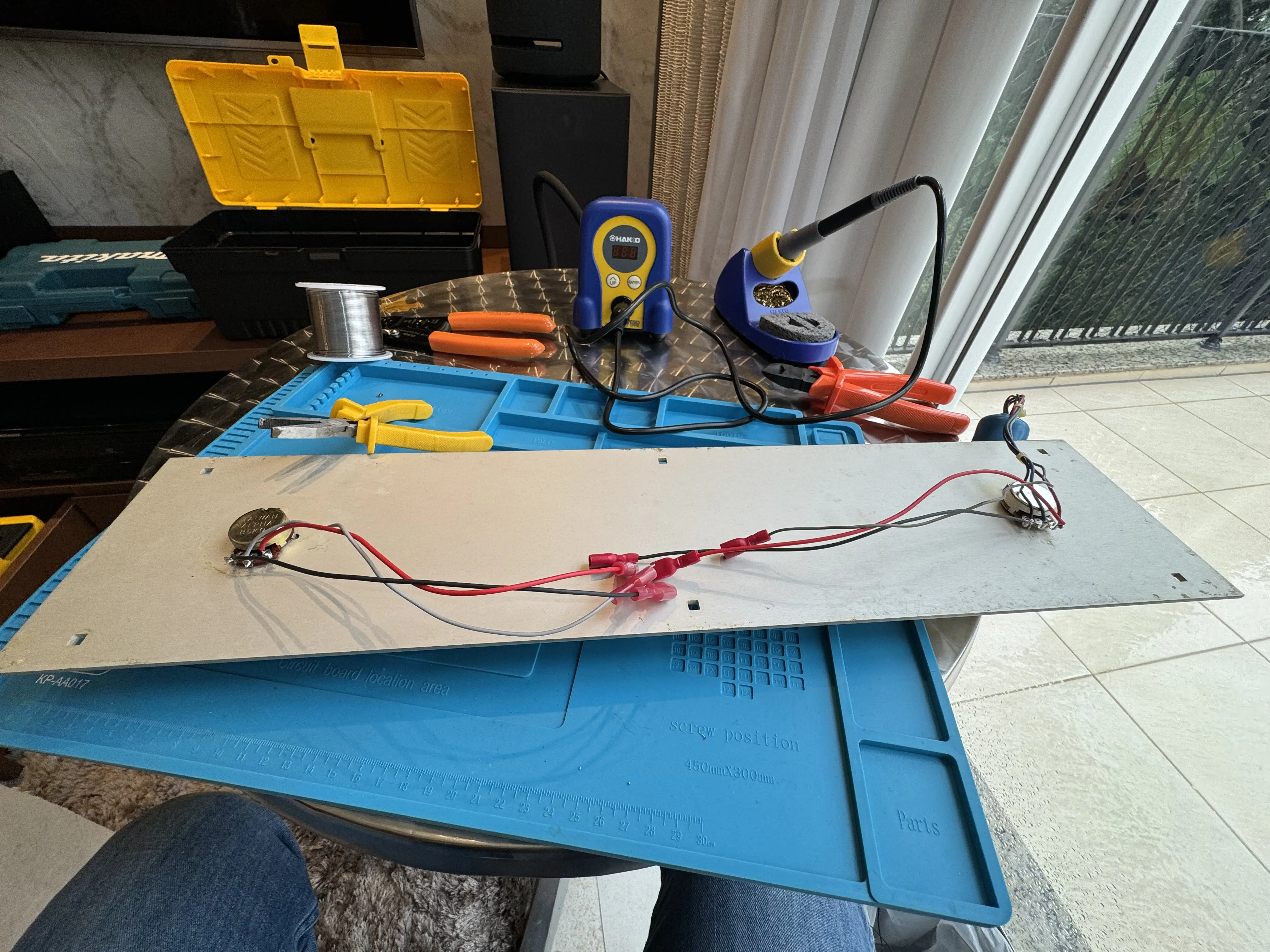

Optei por construir novos cabos, com o mesmo tamanho dos originais, ligados por conectores elétricos nas pontas. Limpei toda a solda original e refiz com melhor qualidade.
Assim, foi possível instalar o painel de forma a possibilitar uma fácil remoção futuramente.
O switch on/off original estava destruído. Dessa forma, usei uma nova chave de apenas 2 polos, mesmo sistema já utilizado quando recebi a máquina. Adaptei uma chapa metálica para melhor fixação e utilizei porcas entre a chapa e o gabinete para dar a distância adequada para um encaixe perfeito. Os conectores do cabo original tiveram que ser trocados.
Ao conectar o chicote, passei DeoxIT em todos os plugs, melhorando a conectividade e facilitando os encaixes para uma eventual remoção quando necessário.
Por fim, novos fusíveis foram inseridos, desta vez na amperagem correta – 1A slow blow, em vez dos fusíveis de 2 amperes que vieram erroneamente instalados. Um novo cabo de força também foi inserido e fixado ao chicote através de conectores no estilo barra, finalizando assim a parte do conjunto de força.
O acabamento exterior do cabo de força e do switch on/off ficou perfeito.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Paddle-Ball: A Resposta da Williams ao Pong, da Atari, 01 – Difícil Negociação de um Game Raro, 02 – Chegada: A Rotina de Gabinetes Quebrados, 03 – Desmontagem Completa para Restauração e 04 – Gabinete Restaurado com Sucesso.
O próximo post é o 06 – Instalação do Monitor e Últimos Detalhes.
