Williams Paddle-Ball #02: Chegada – A Rotina de Gabinetes Quebrados

A chegada ao Brasil do arcade Paddle-Ball, da Williams, não foi muito diferente da de outros games que importei. Infelizmente, não é incomum que alguns gabinetes simplesmente quebrem parcialmente durante o transporte, em parte pela fragilidade das chapas de madeira antigas, geralmente feitas de aglomerado.

A parte de baixo se revelou bastante danificada, provavelmente por umidade, sendo que a chapa traseira inferior não existia mais. O fundo estava praticamente solto e o acabamento inclinado frontal, feito para a acomodação dos pés, não estava mais presente.

Porém, felizmente, esses gabinetes mais antigos não possuem placas e fontes na parte inferior. Geralmente, elas ficam acomodadas em uma prateleira mais alta, o que acaba protegendo de incidentes como este.

Basicamente, a única peça que se perdeu foi o plug de ligação na tomada, o que é um problema irrelevante.

Por muita sorte, todos os componentes eletrônicos principais, inclusive o televisor usado como monitor do jogo, estavam completamente preservados, incluindo a porta traseira com diagrama esquemático!

Procedimento para Testes

Após a inspeção, e constatando que tínhamos toda a eletrônica no seu devido lugar, realizei apenas um procedimento básico de conferência de conexões e limpeza antes de colocar o arcade para funcionar.

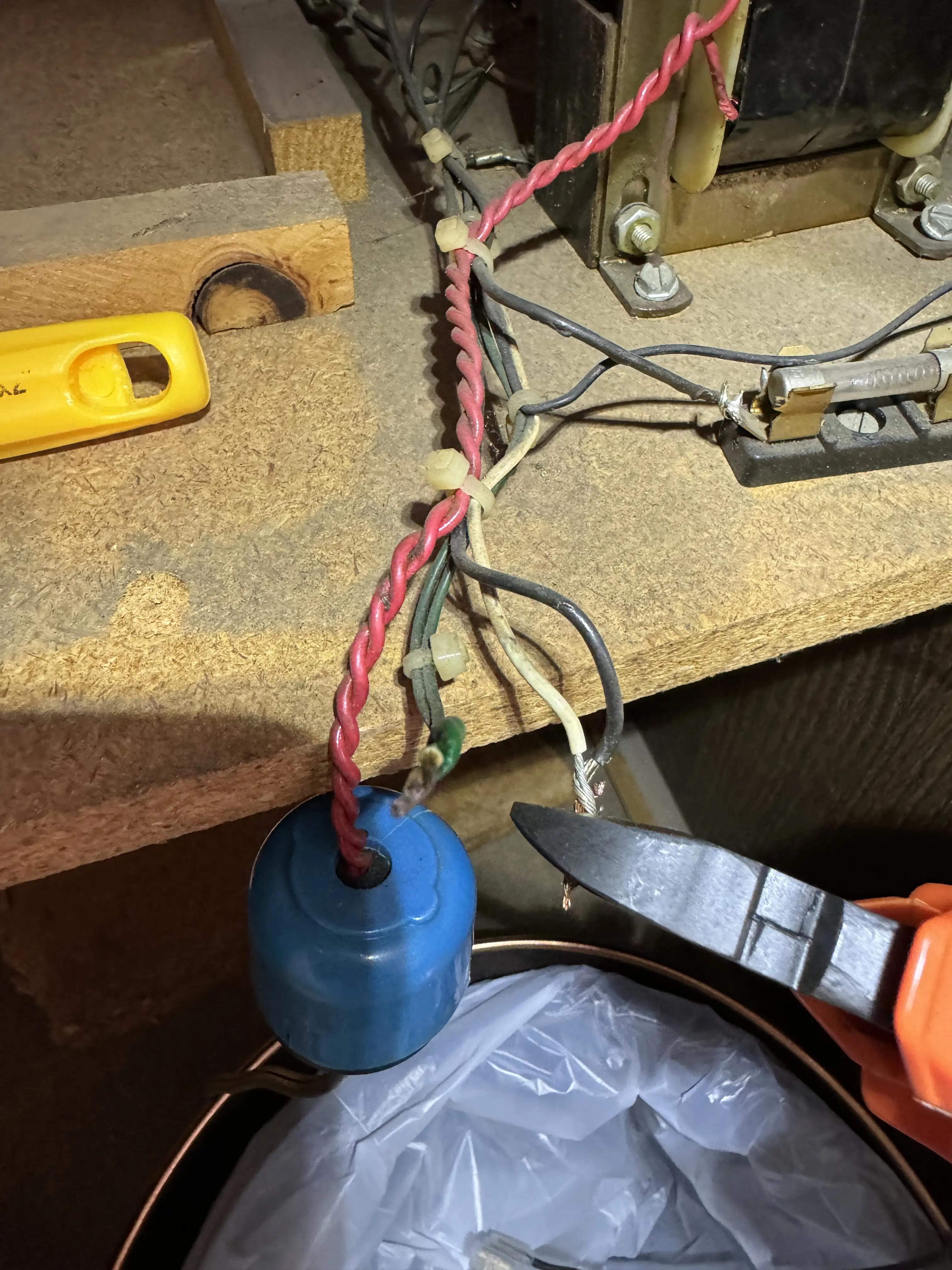

Por questão de segurança, eliminei todos os conectores estilo “bananinha”, dos quais não gosto, e liguei um cabo usado, de outro arcade, à entrada de força através de terminais do tipo barra.

Mesmo após conferir a voltagem, ainda não havia sinal de força no arcade. Foi aí que percebi que, junto com a parte inferior que foi perdida, também havia um switch on/off, que agora não existia mais. Neste caso, para efeito de testes, eu simplesmente emendei o chicote, eliminando a necessidade da chave.

Em seguida, realizei o primeiro teste, com sucesso! O vídeo a seguir é um pouco longo, com cerca de 2 minutos, pois o monitor da TV demorou muito para gerar imagem, o que possivelmente significa que os capacitores estão gastos.

O teste de potenciômetros também se revelou muito positivo, com excelente funcionamento.

Este vídeo eu gravei na ocasião, mostrando várias partes da máquina. Porém, eu ainda achava que estava diante de um monitor, devido à parte de trás estar completamente exposta. Somente posteriormente, ao desmontar o gabinete, descobri que era uma TV.

Estes testes iniciais são bastante importantes, pois, uma vez que a eletrônica é desmontada para a restauração do gabinete, é preciso saber como estão as condições de funcionamento, evitando assim dúvidas na remontagem.

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Paddle-Ball: A Resposta da Williams ao Pong, da Atari e 01 – Difícil Negociação de um Game Raro.

O próximo post é o 03 – Desmontagem Completa para Restauração.
