Track & Field Cocktail #8: PCB Cage e Bugs da Hyper Sports Rearranged

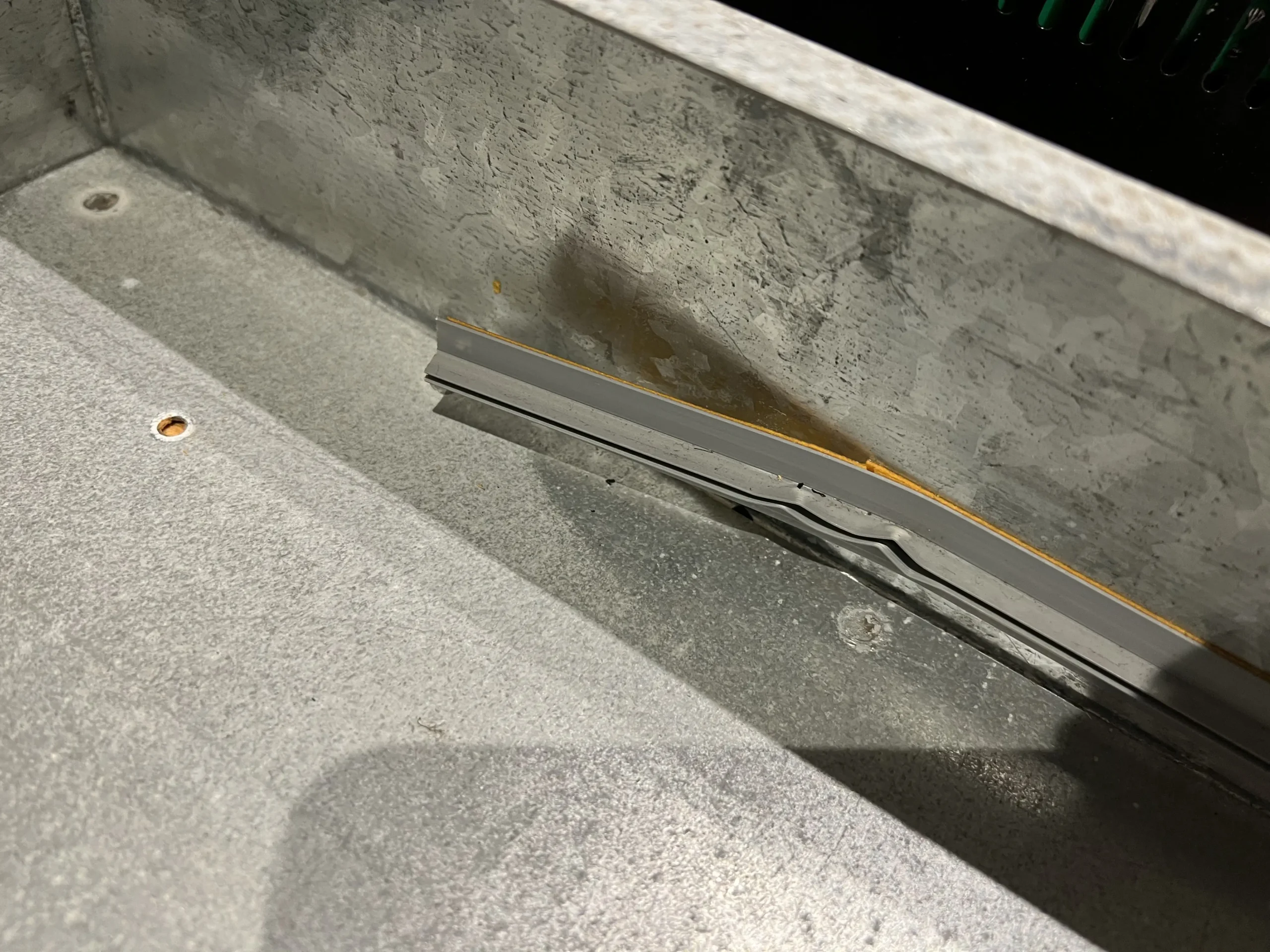

O próximo passo do processo de restauração do arcade Track & Field modelo Cocktail foi melhorar a condição da gaiola das placas principais. Como é possível perceber, a condição não era das melhores, com o acabamento em zinco já oxidado e apresentando textura áspera:

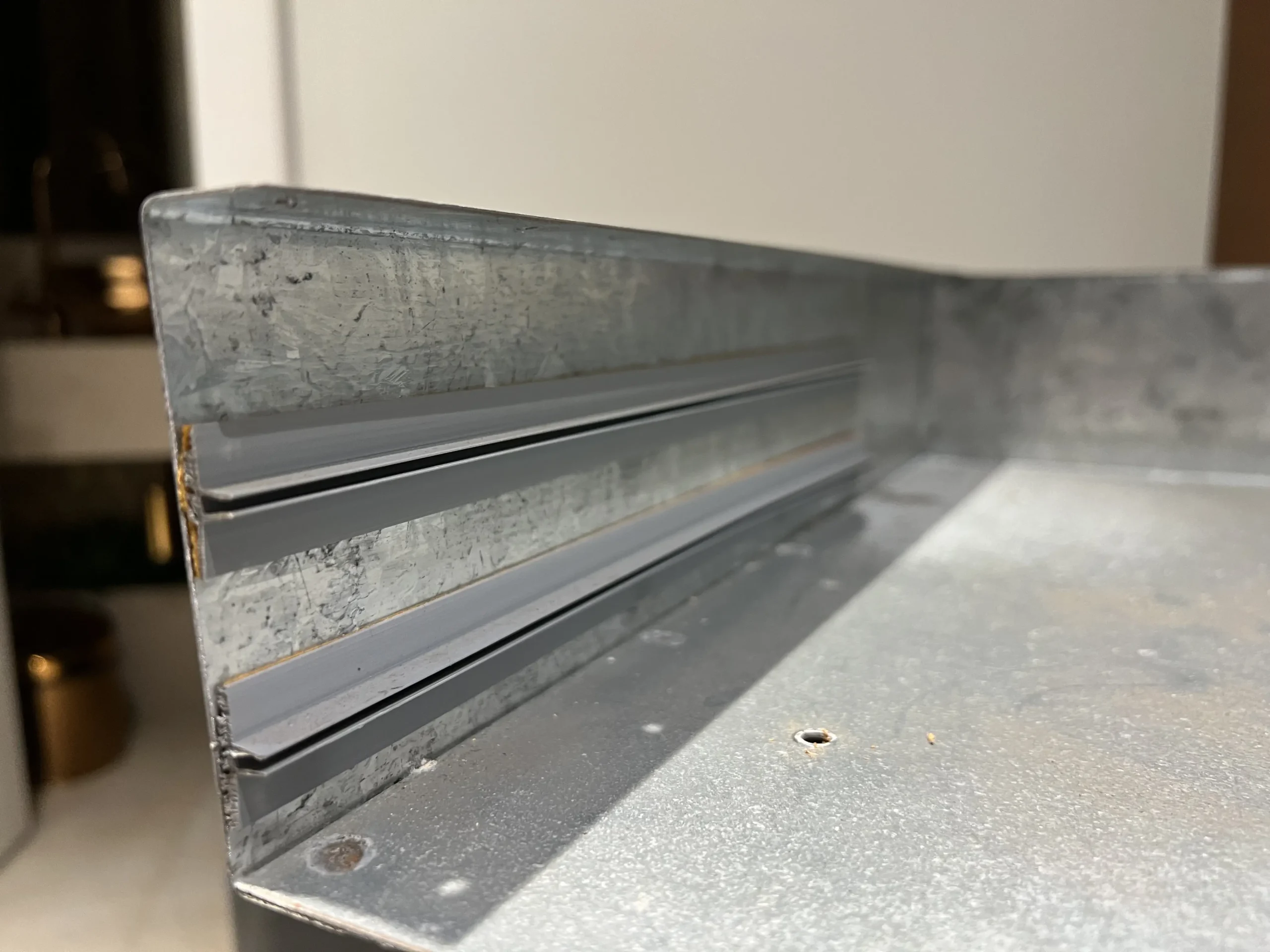

O procedimento adotado foi abrir a cage e remover os trilhos de fixação do PCB boardset:

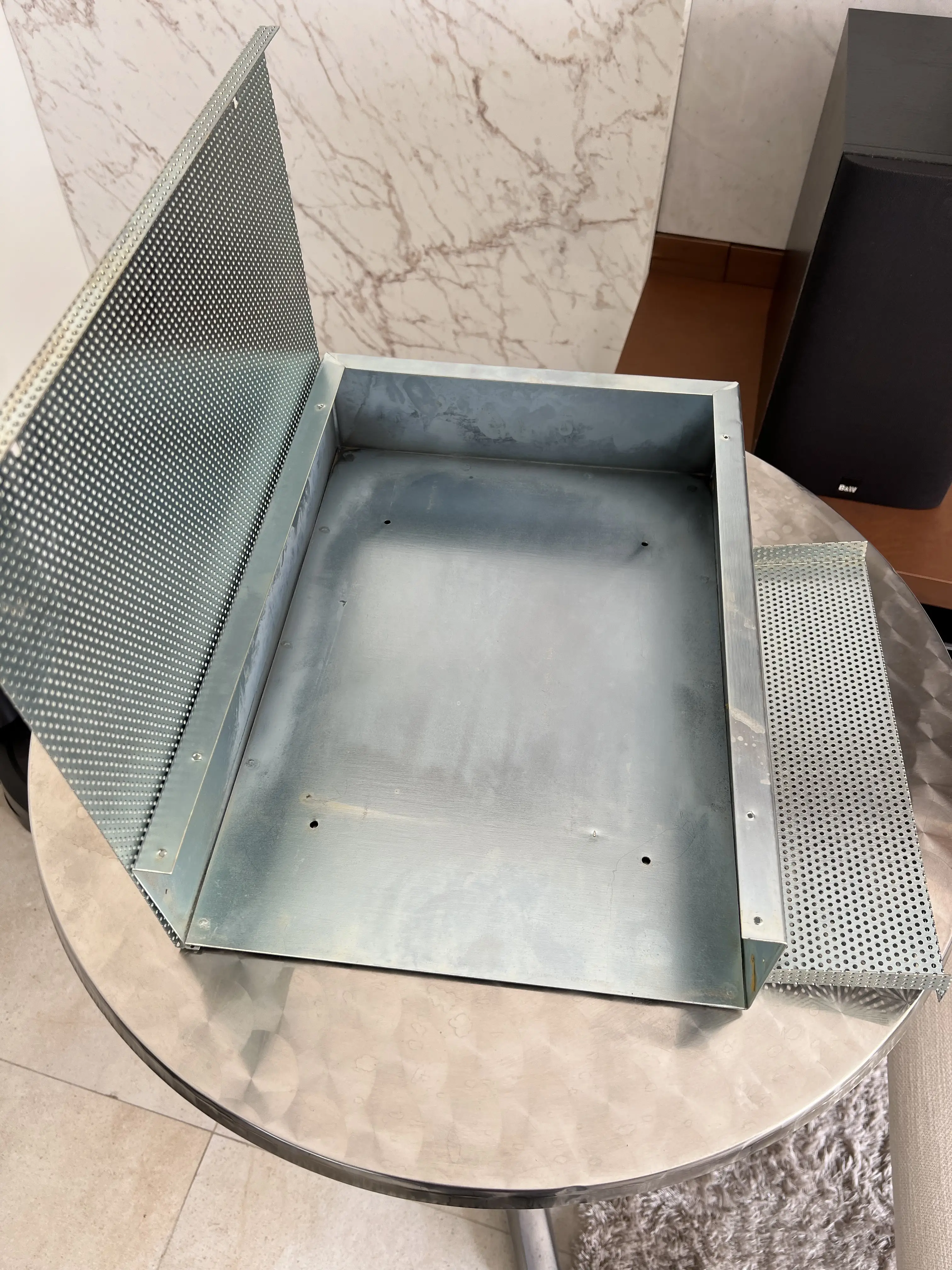

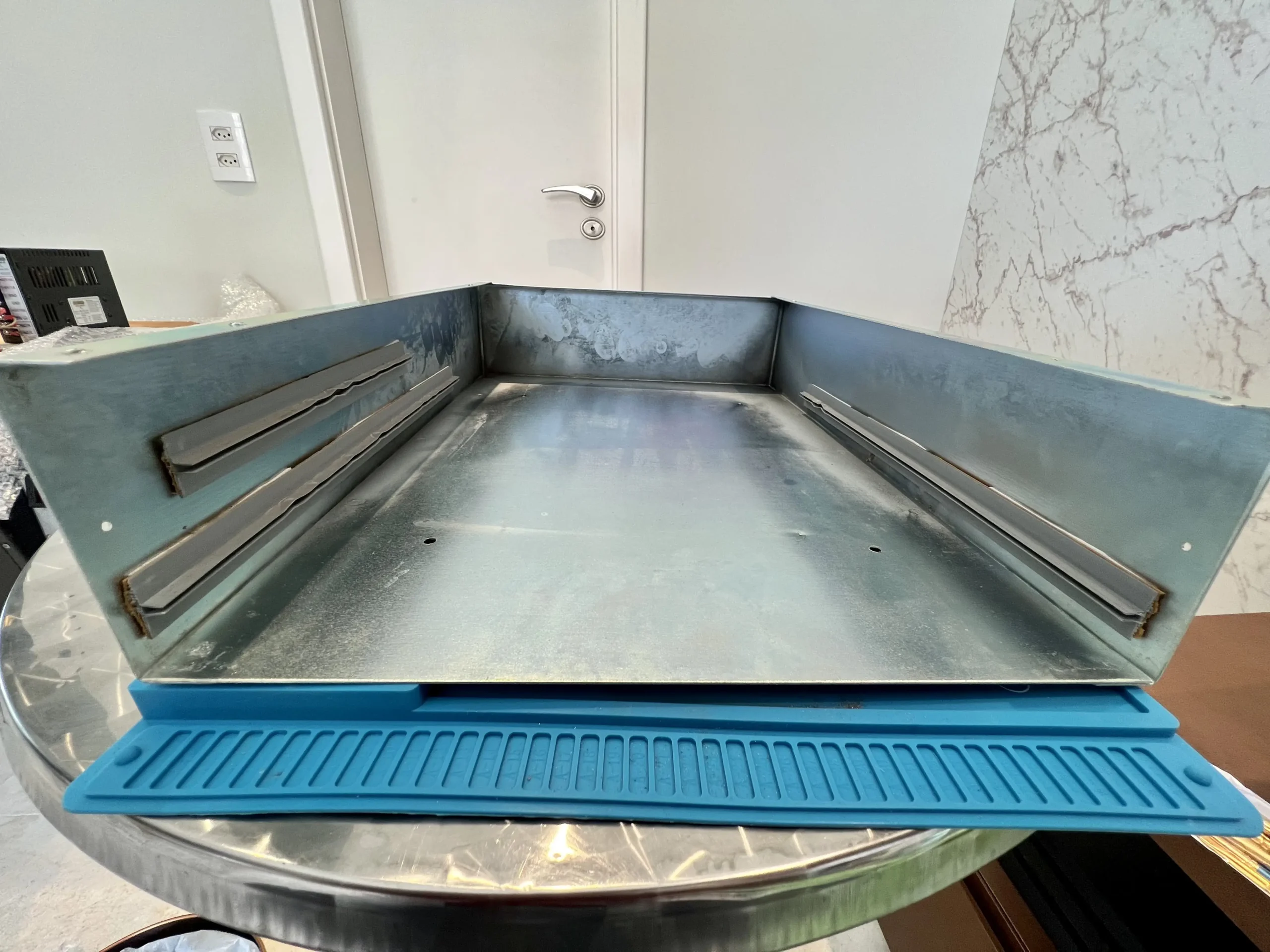

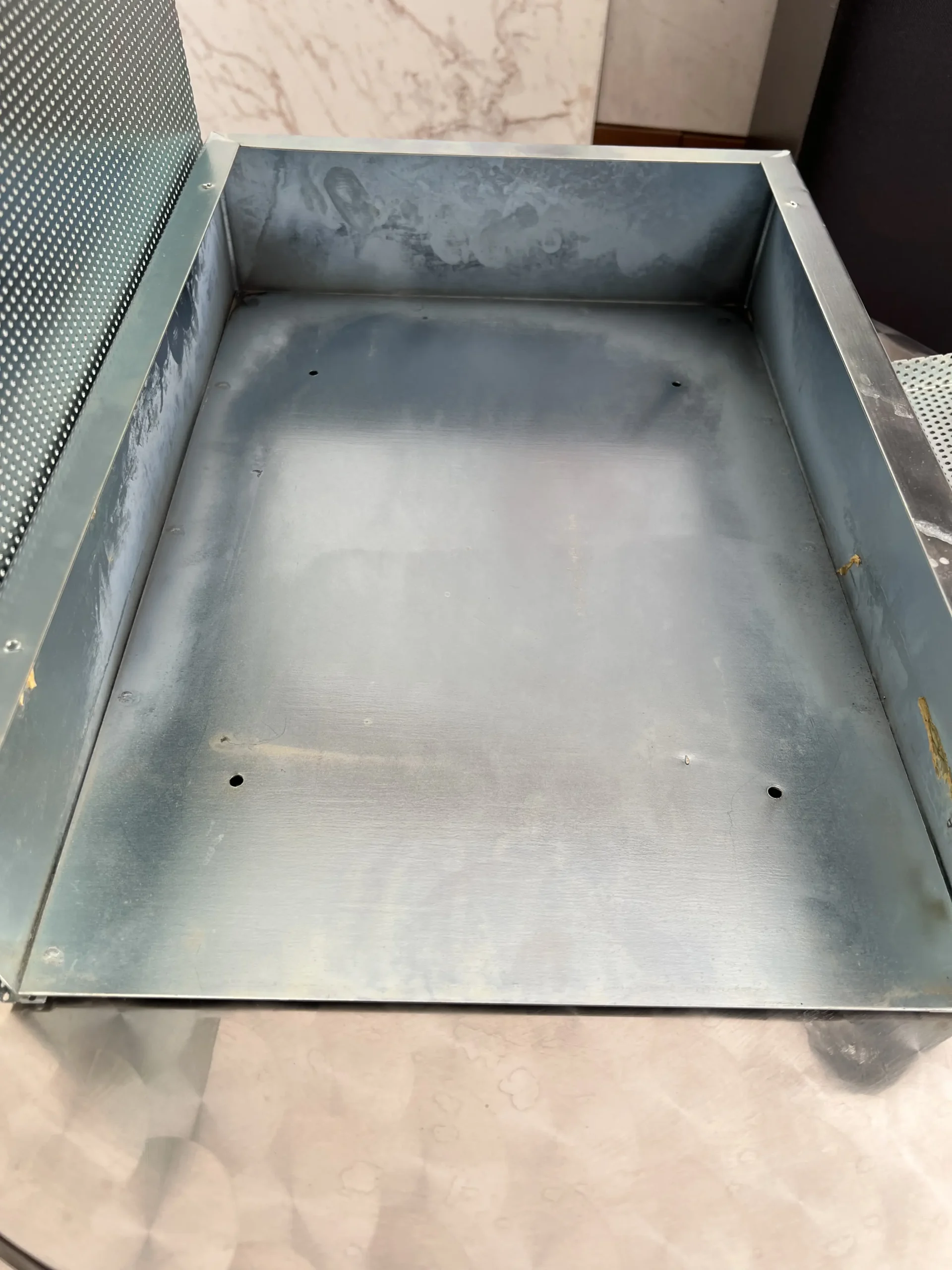

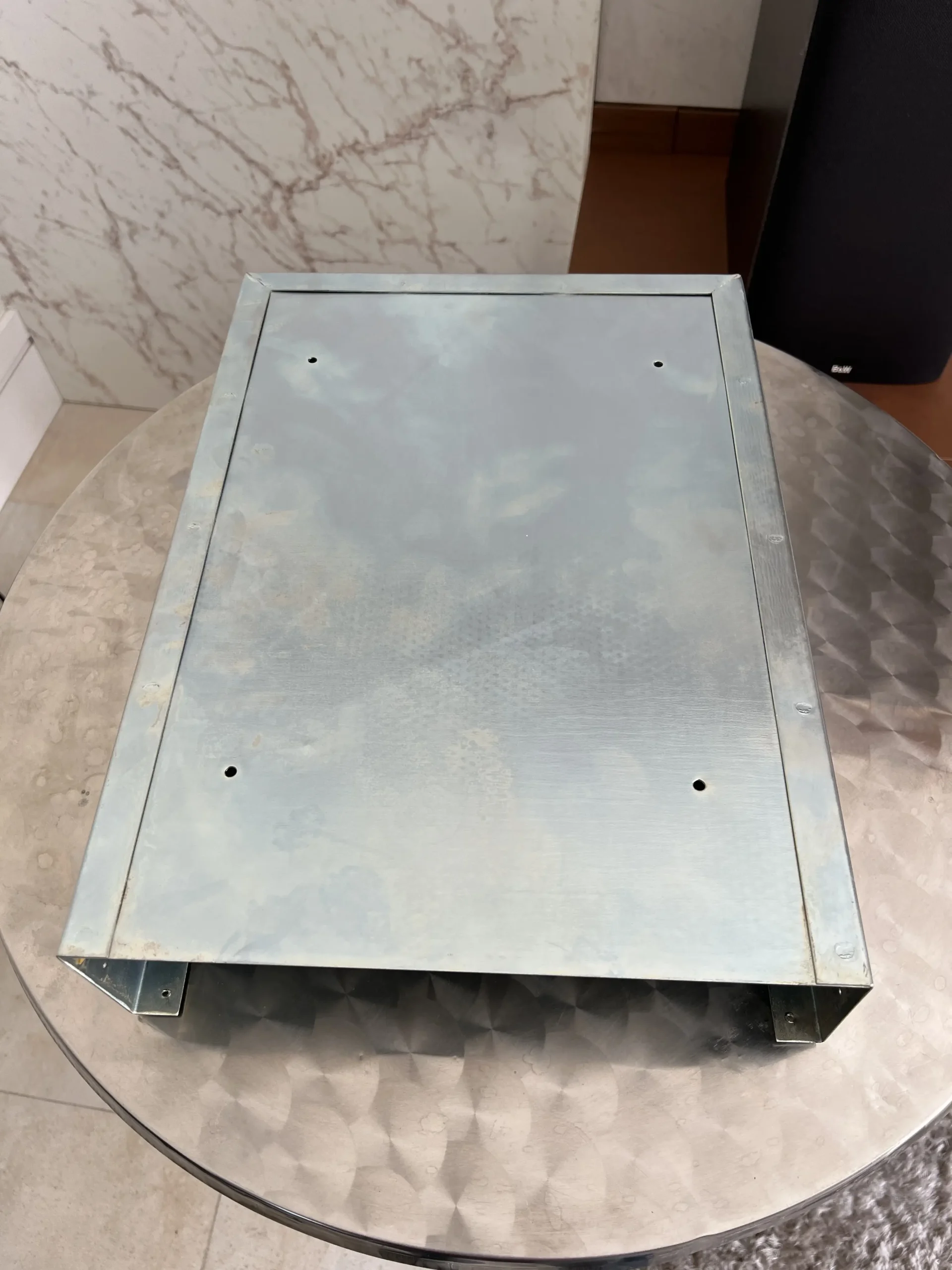

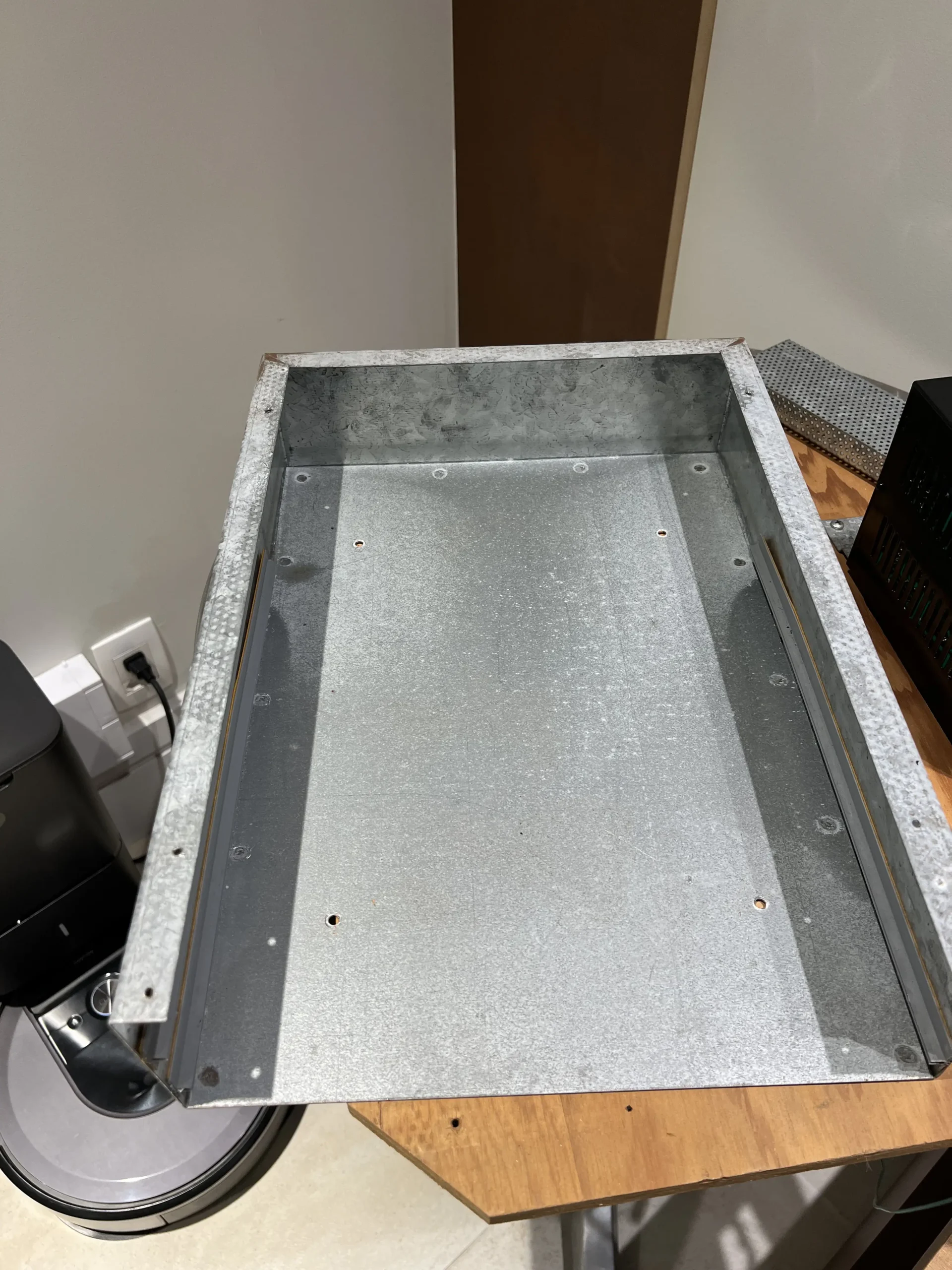

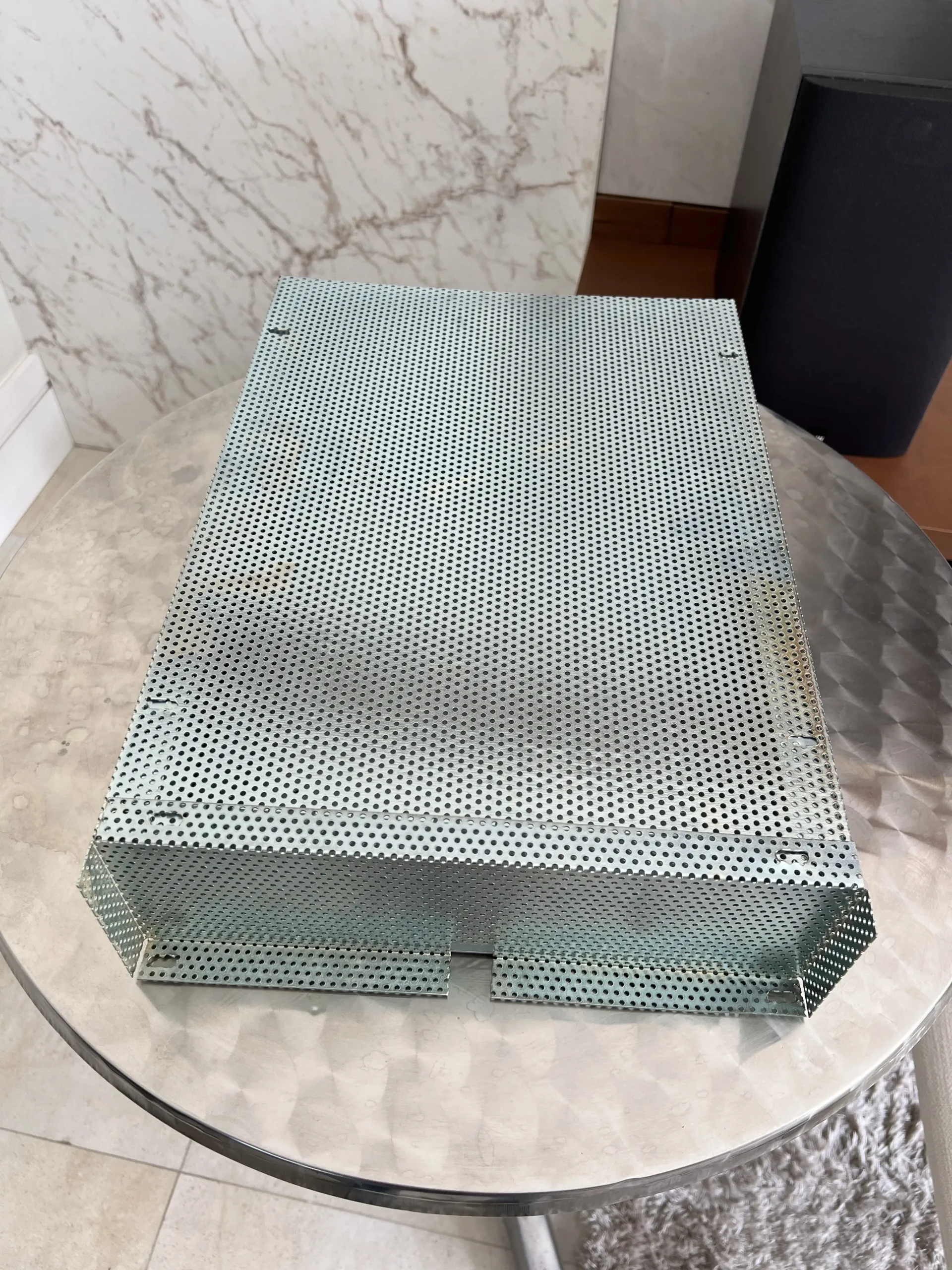

Enviada para nova zincagem, cerca de duas semanas depois a cage retornou em excelente condição:

A diferença deste tipo de acabamento é notável. O novo banho de zinco nos componentes antigos é um procedimento que compensa, como é possível perceber claramente neste antes e depois:

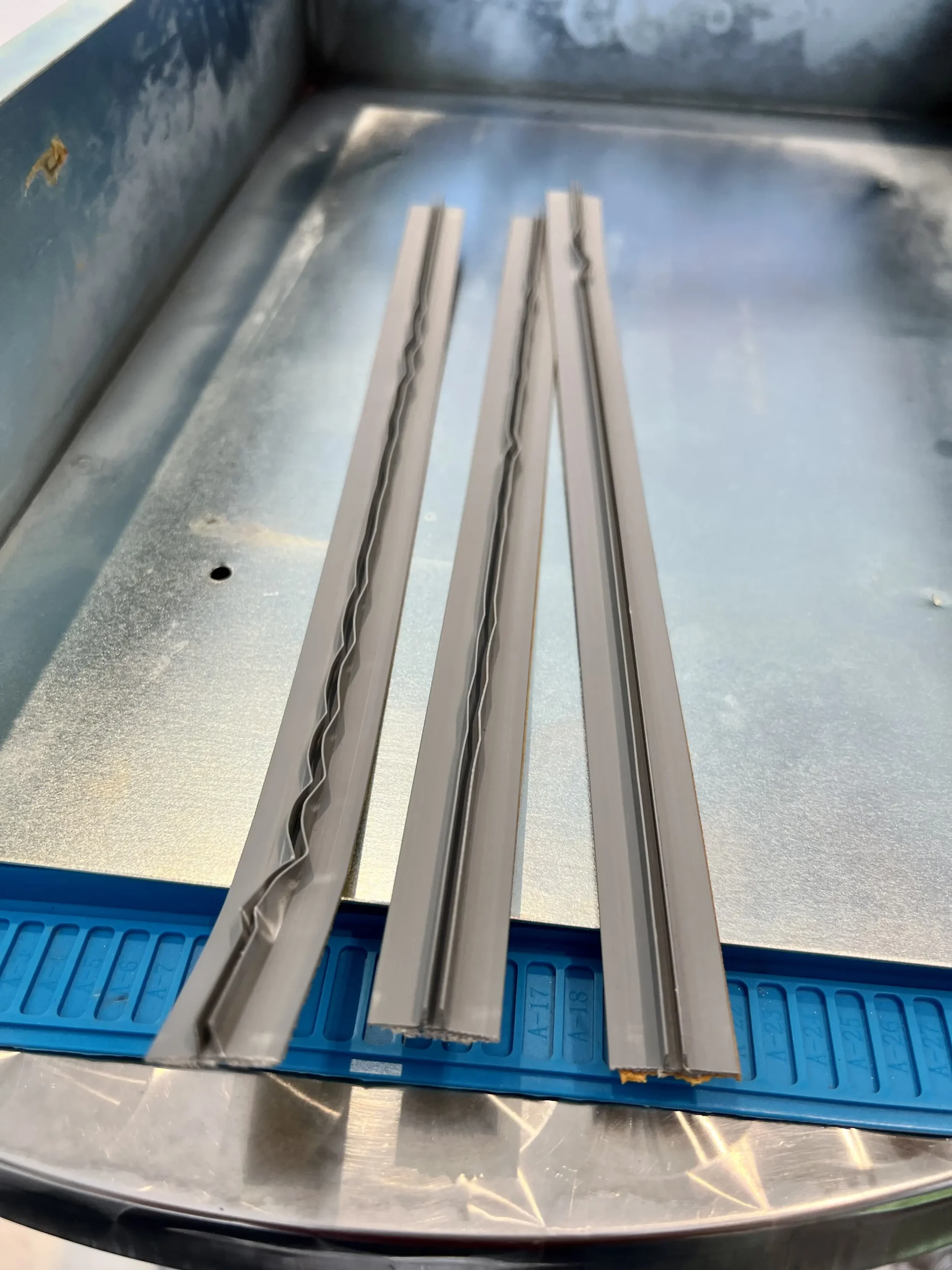

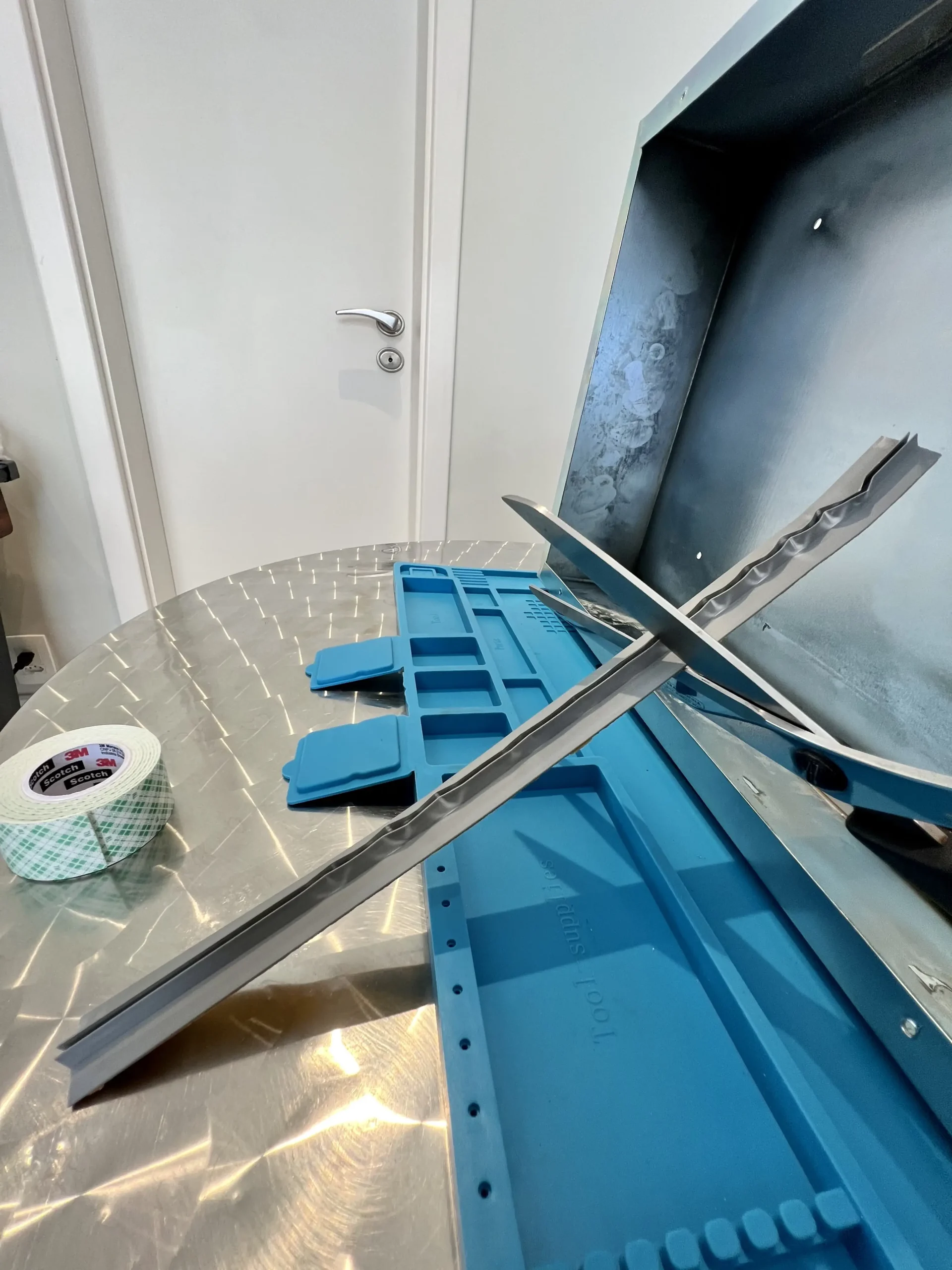

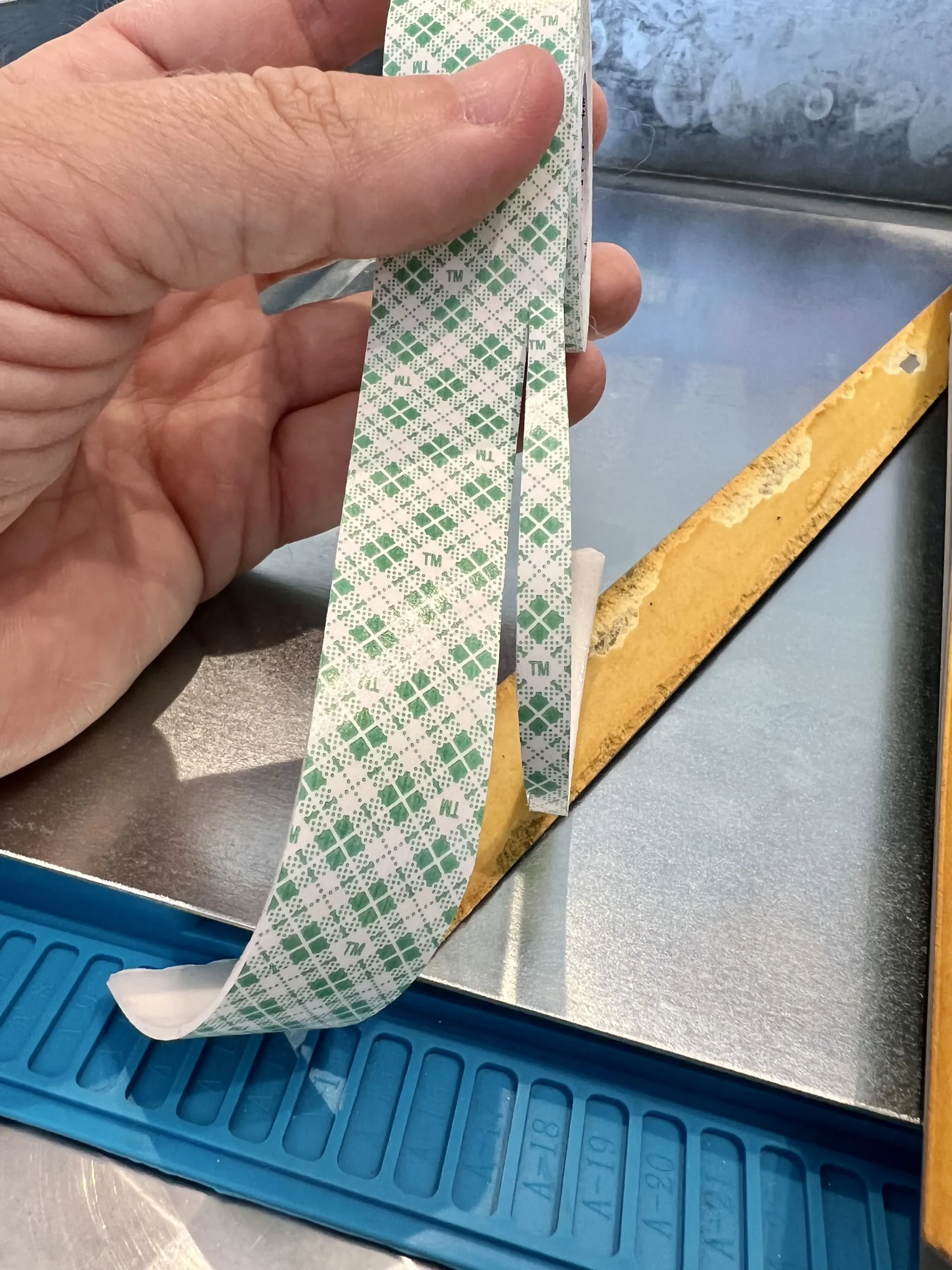

O maior problema para a remontagem da cage foi que não consegui achar novos trilhos para a sustentação do boardset. Dessa forma, procurei recuperar os antigos, cortando partes que estavam muito deformadas e aplicando nova fita dupla-face para fixação na cage restaurada. A PCB superior não necessita de trilho no lado direito, por ser um pouco menor do que a largura da placa.

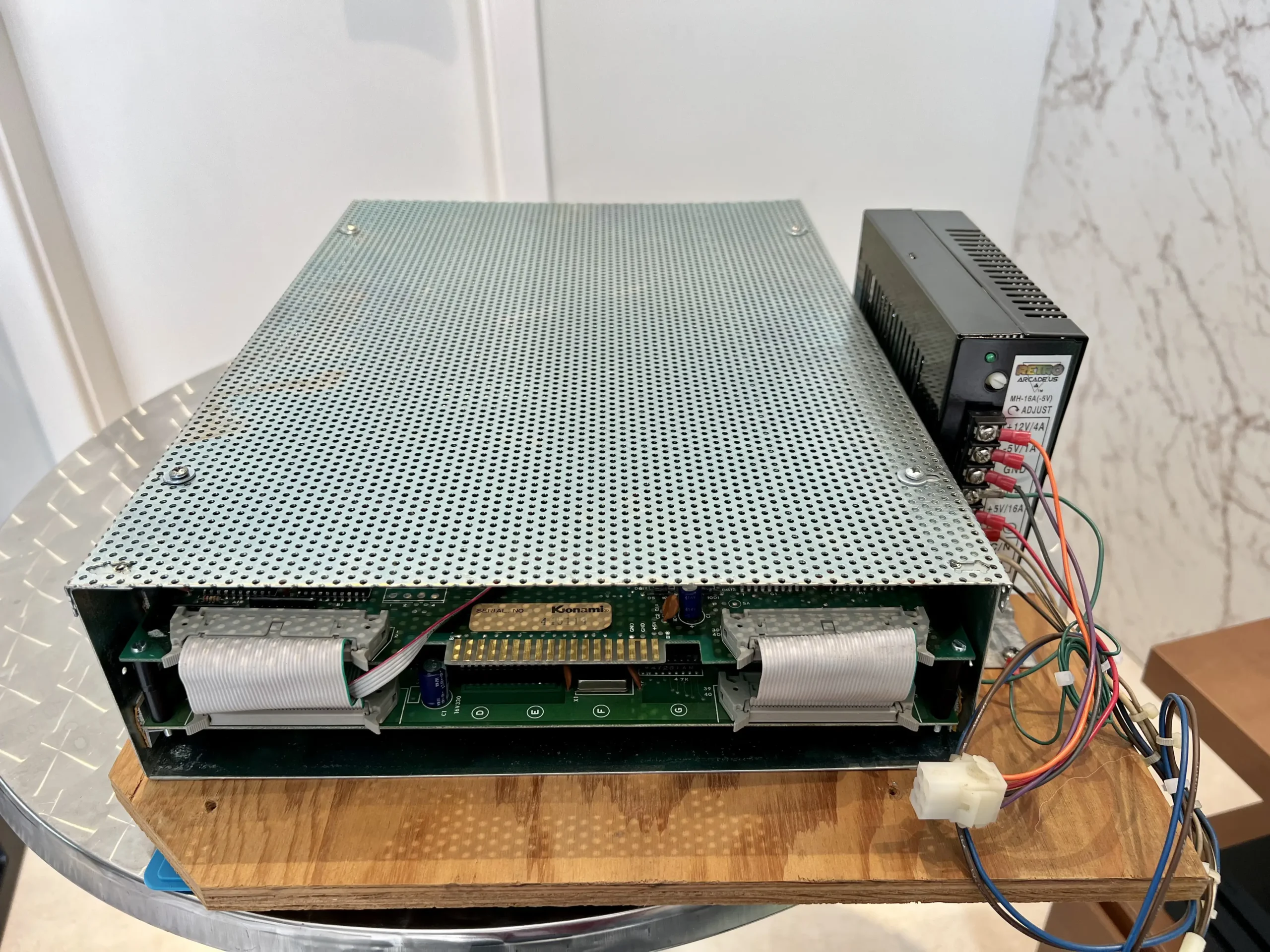

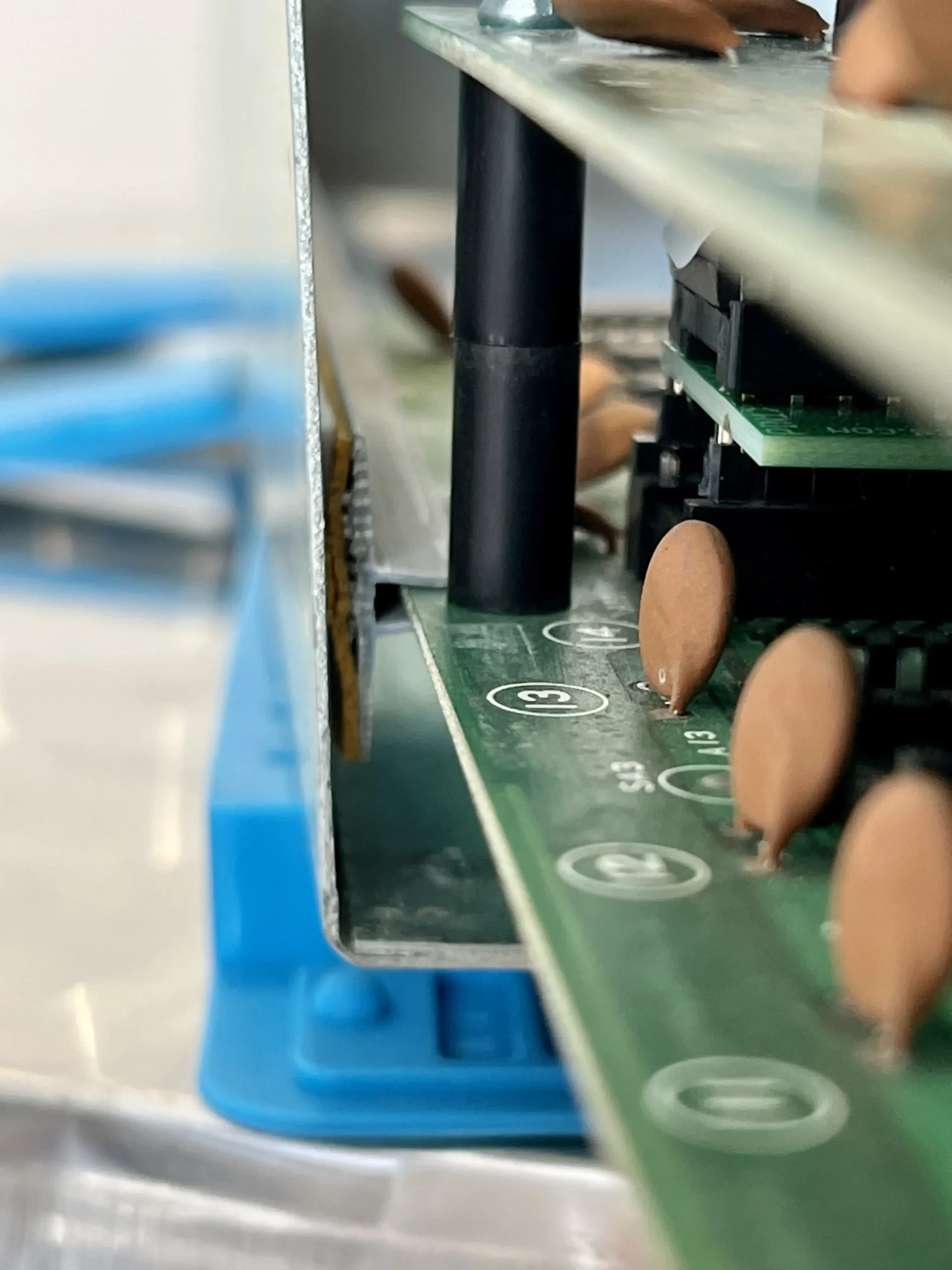

Em seguida, recuperei todos os espaçadores e parafusos que haviam se perdido durante o transporte, e optei por instalar a gaiola sem a tampa frontal para permitir mais espaço para o conector de borda. A fixação da placa por cima dos trilhos se revelou mais adequada para respiro do apertado espaço dos componentes mais próximos às extremidades das placas:

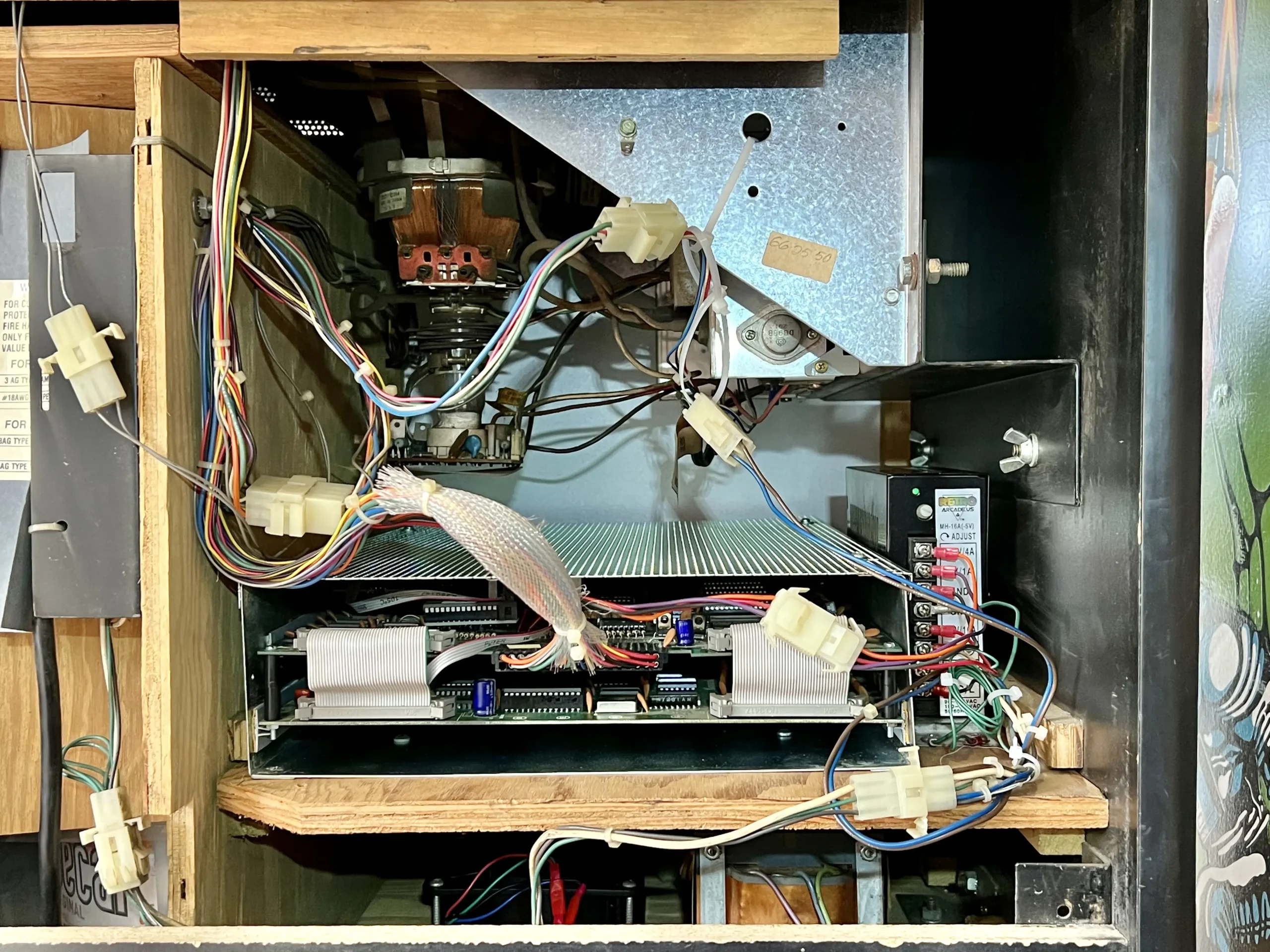

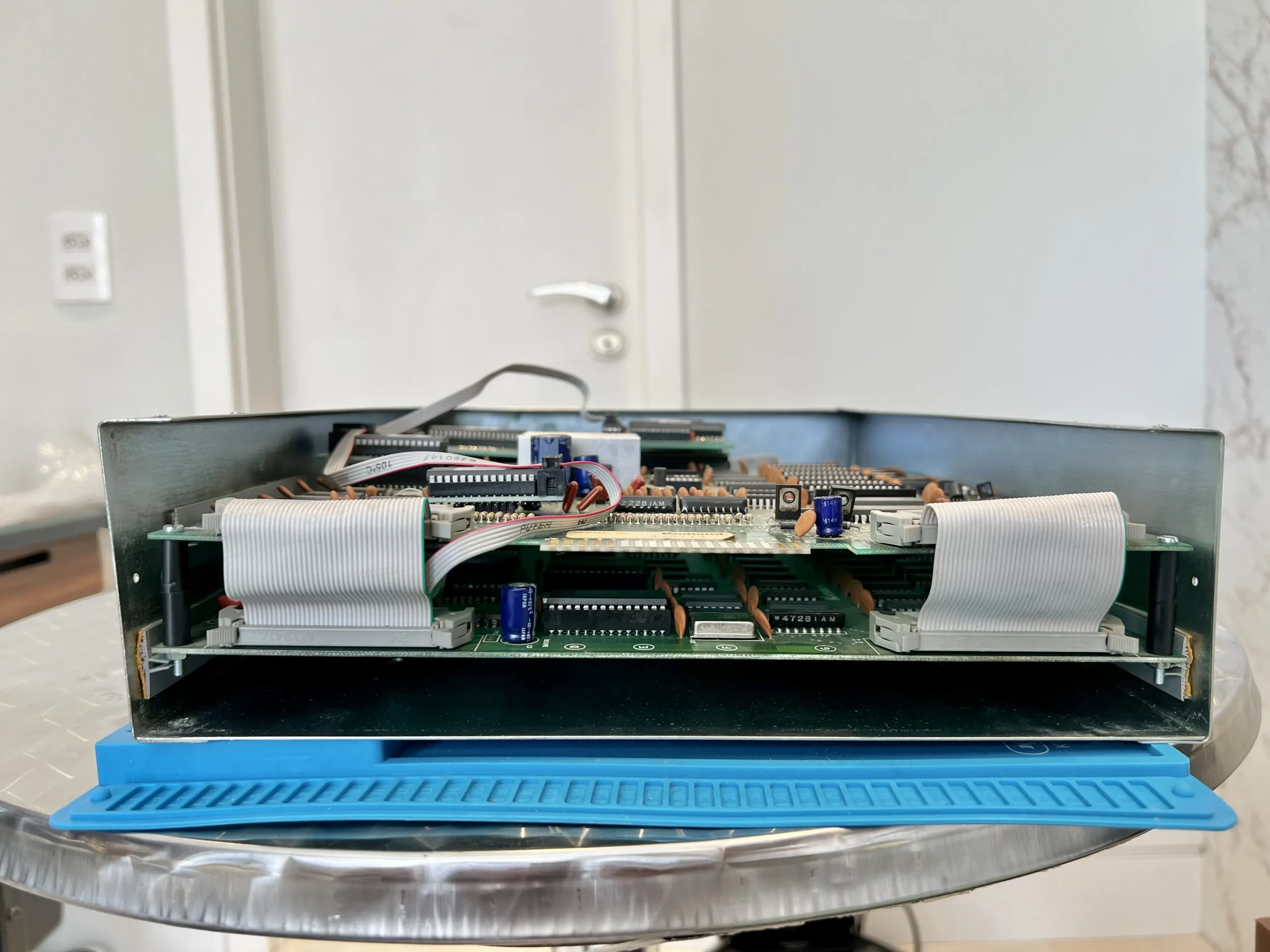

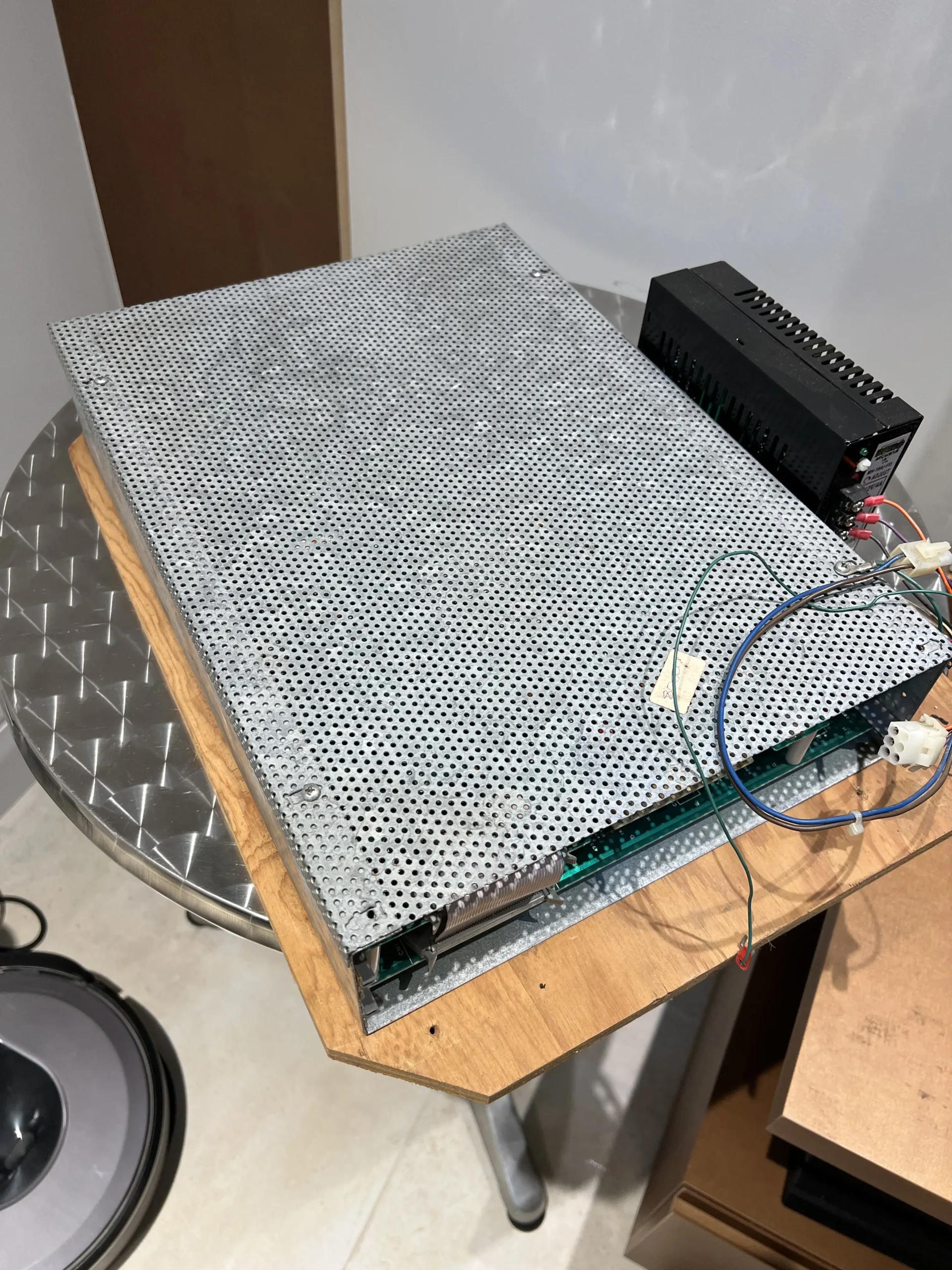

O resultado, após instalação, foi este:

Correção dos Bugs da Hyper Sports Rearranged

Ao longo dos primeiros testes com a placa Hyper Sports Rearranged, percebi pequenos probleminhas que fui resolvendo com apoio do desenvolvedor da placa.

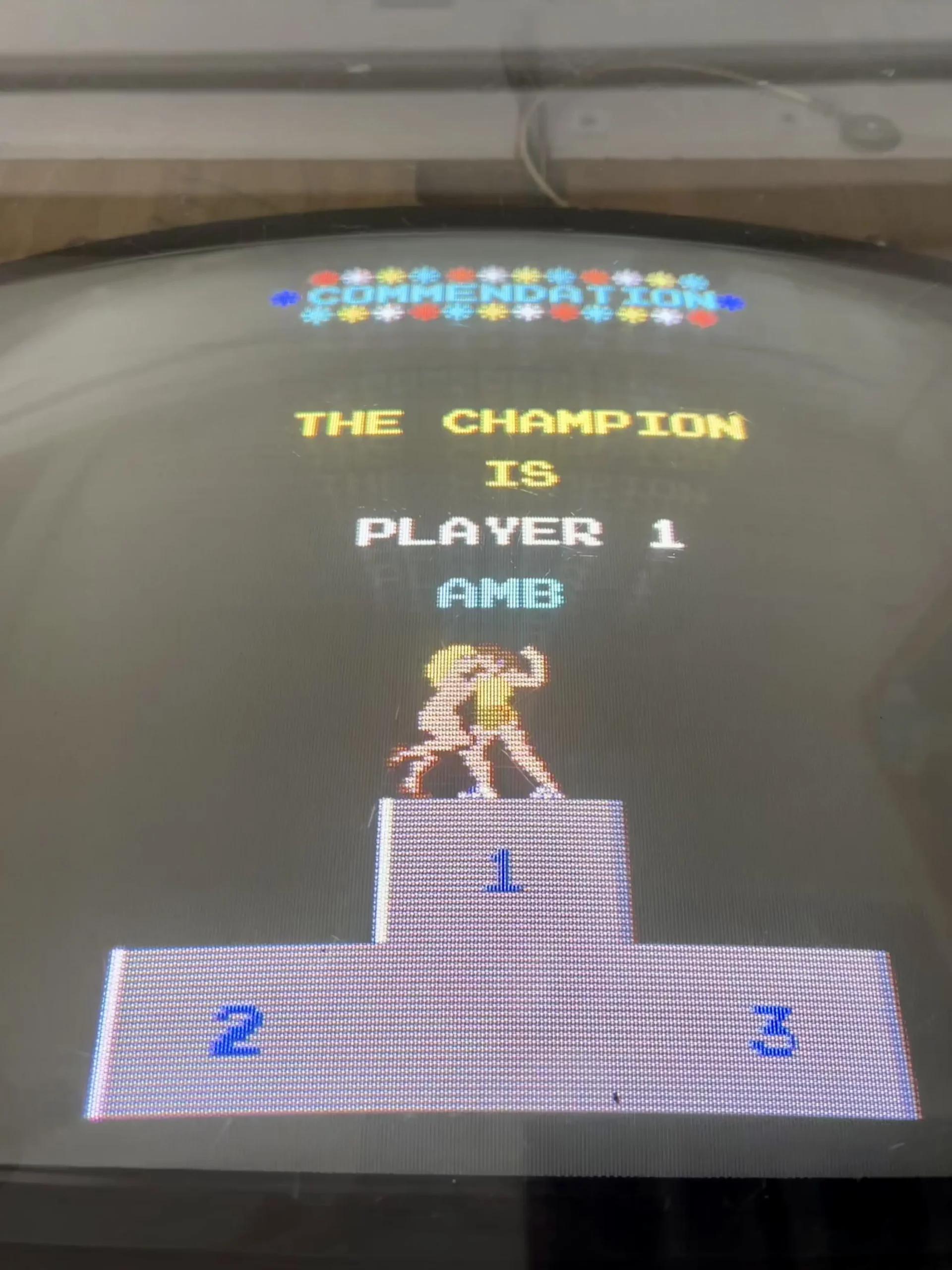

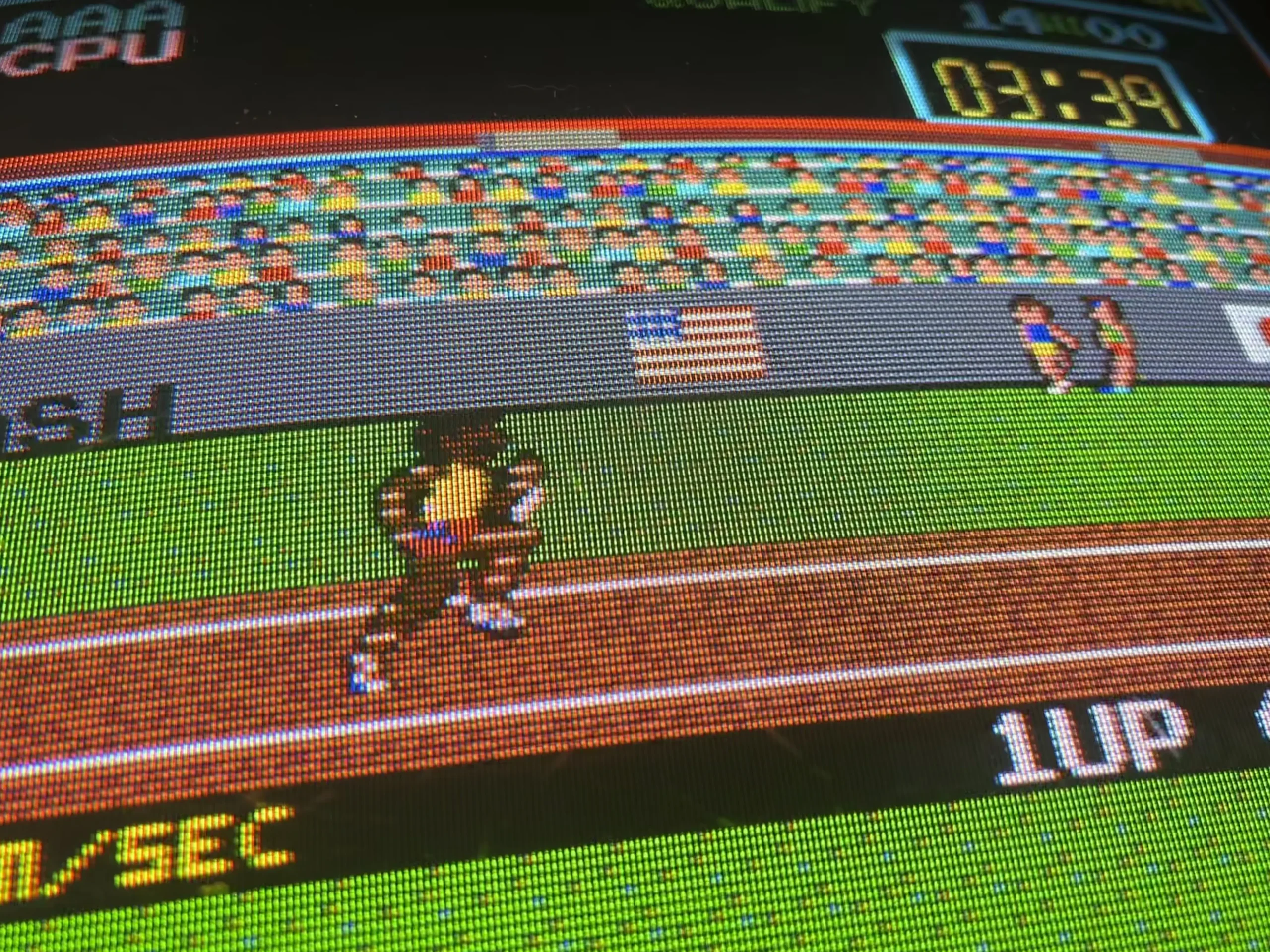

O primeiro deles foi um bug de “spriting” – os personagens não apareciam da forma correta, havia manchas ao redor e até mesmo roupas faltando (!), como é possível perceber pela mulher que aparece cumprimentando o primeiro lugar no pódio.

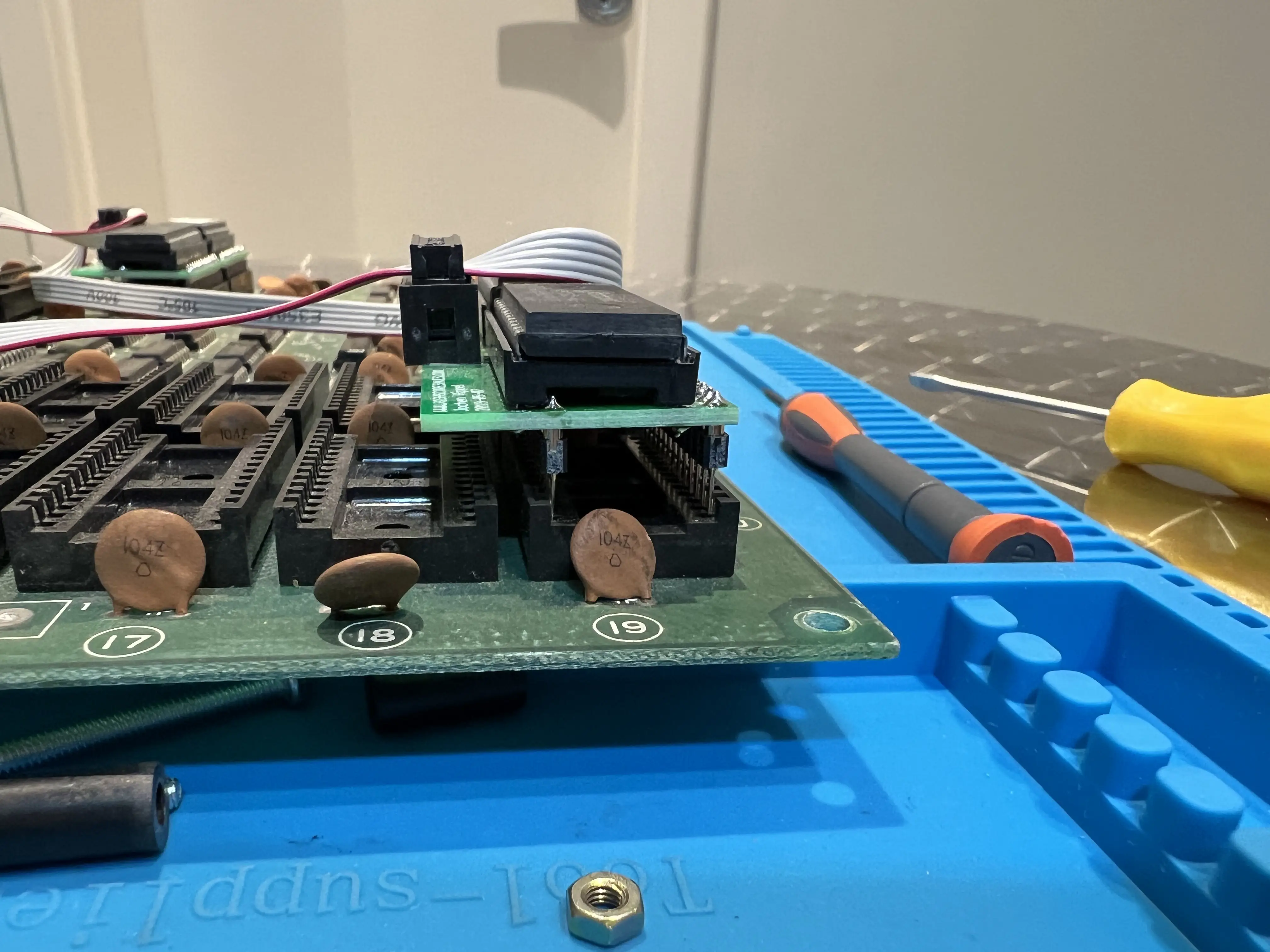

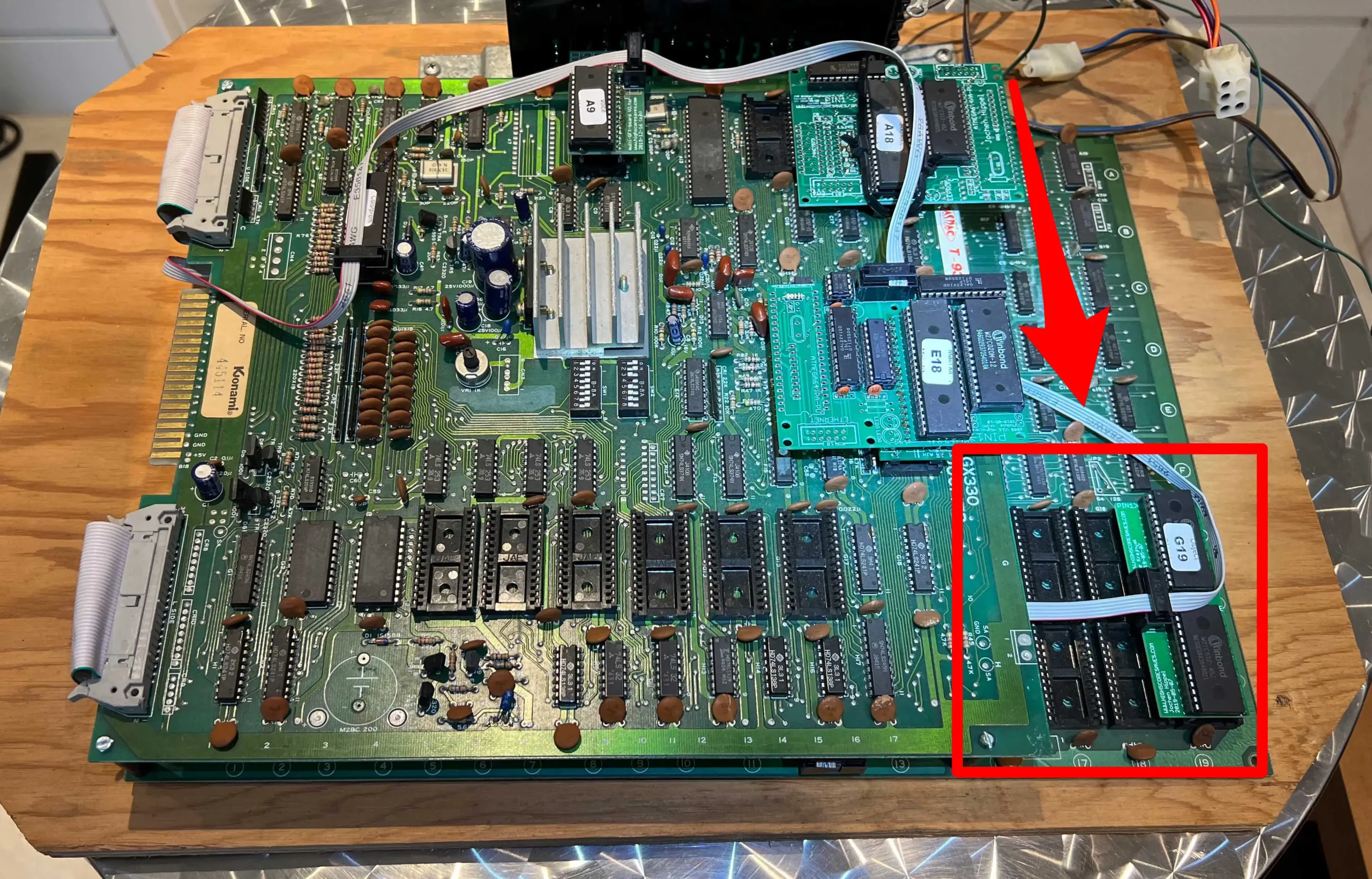

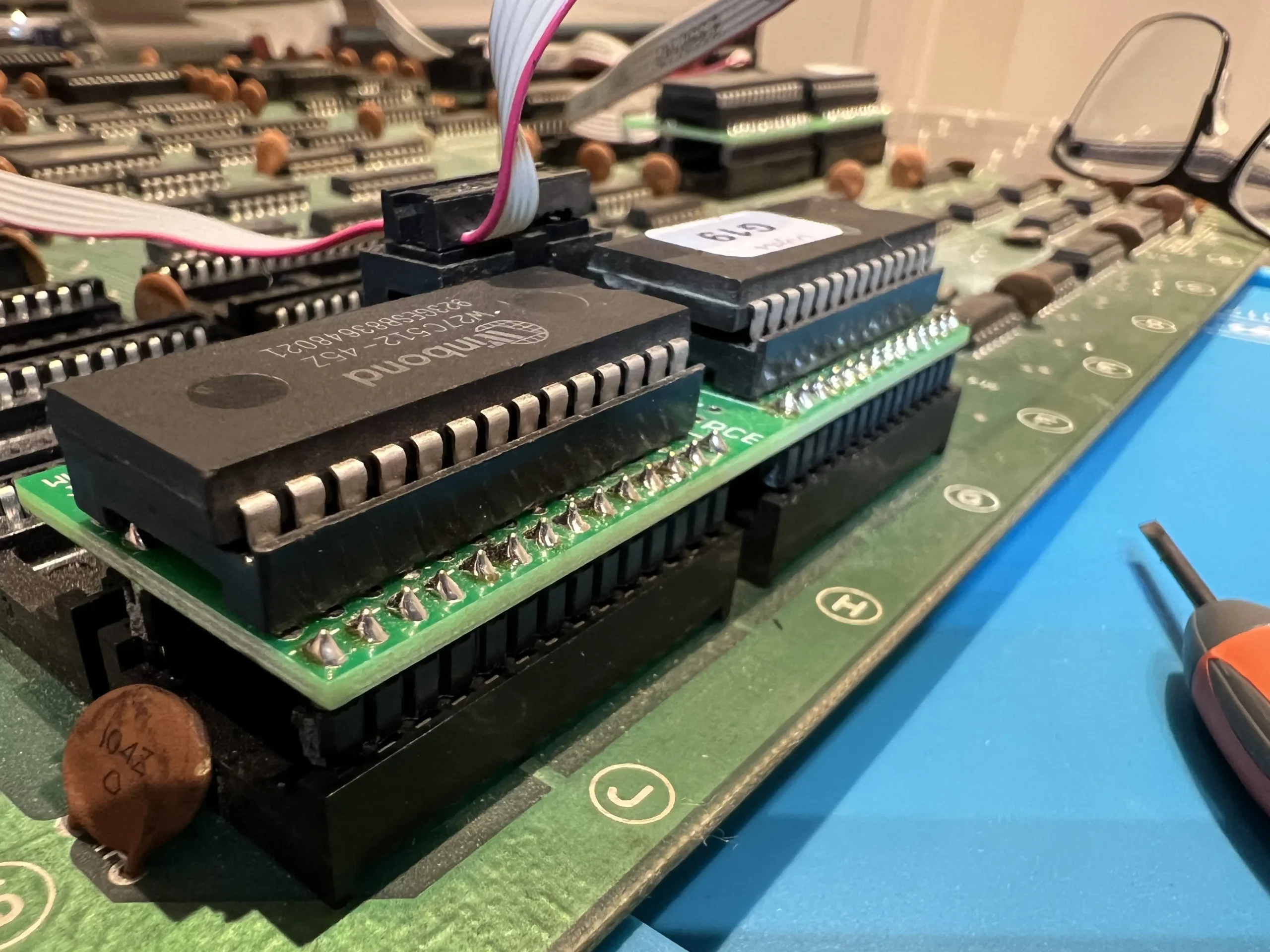

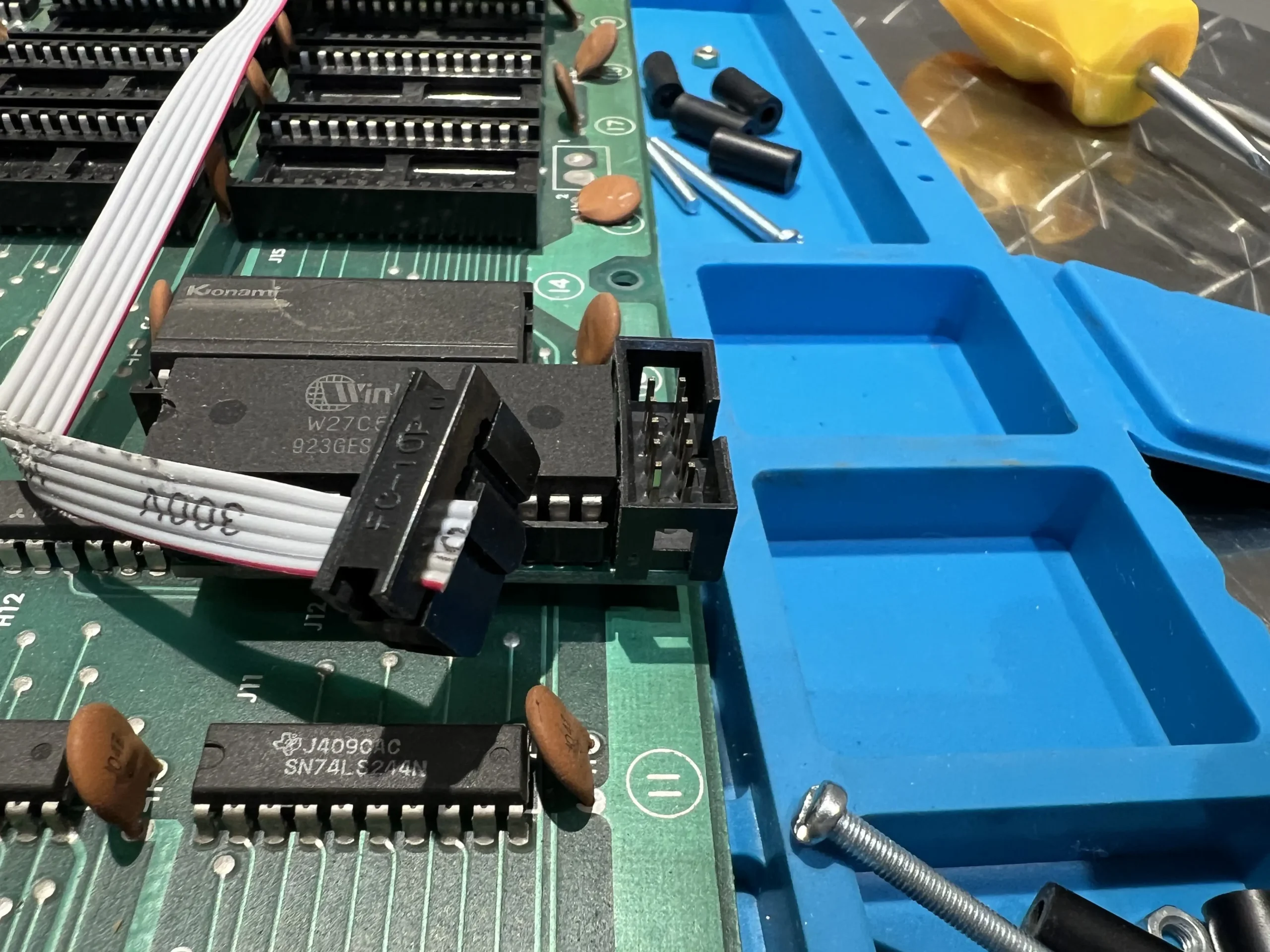

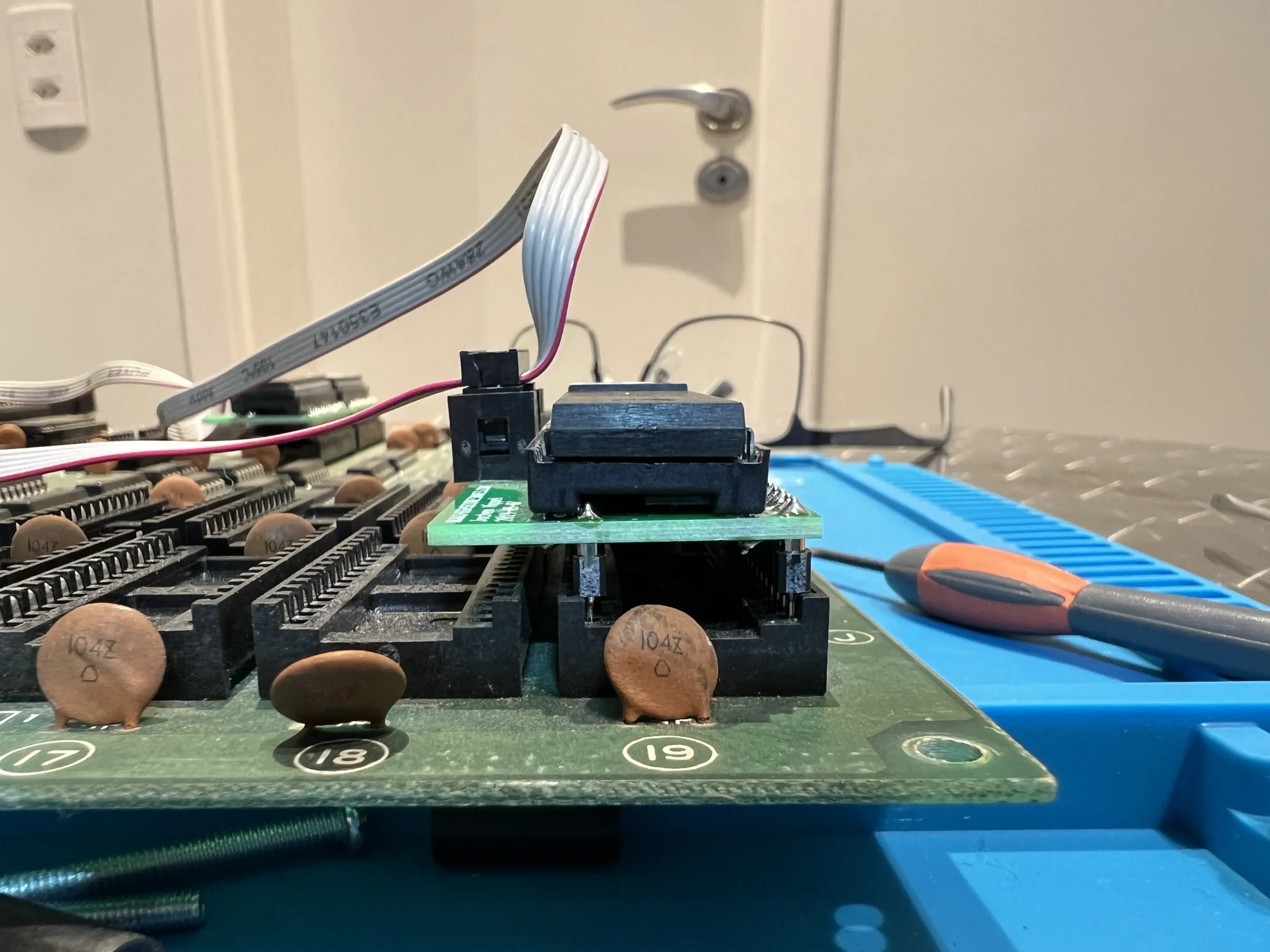

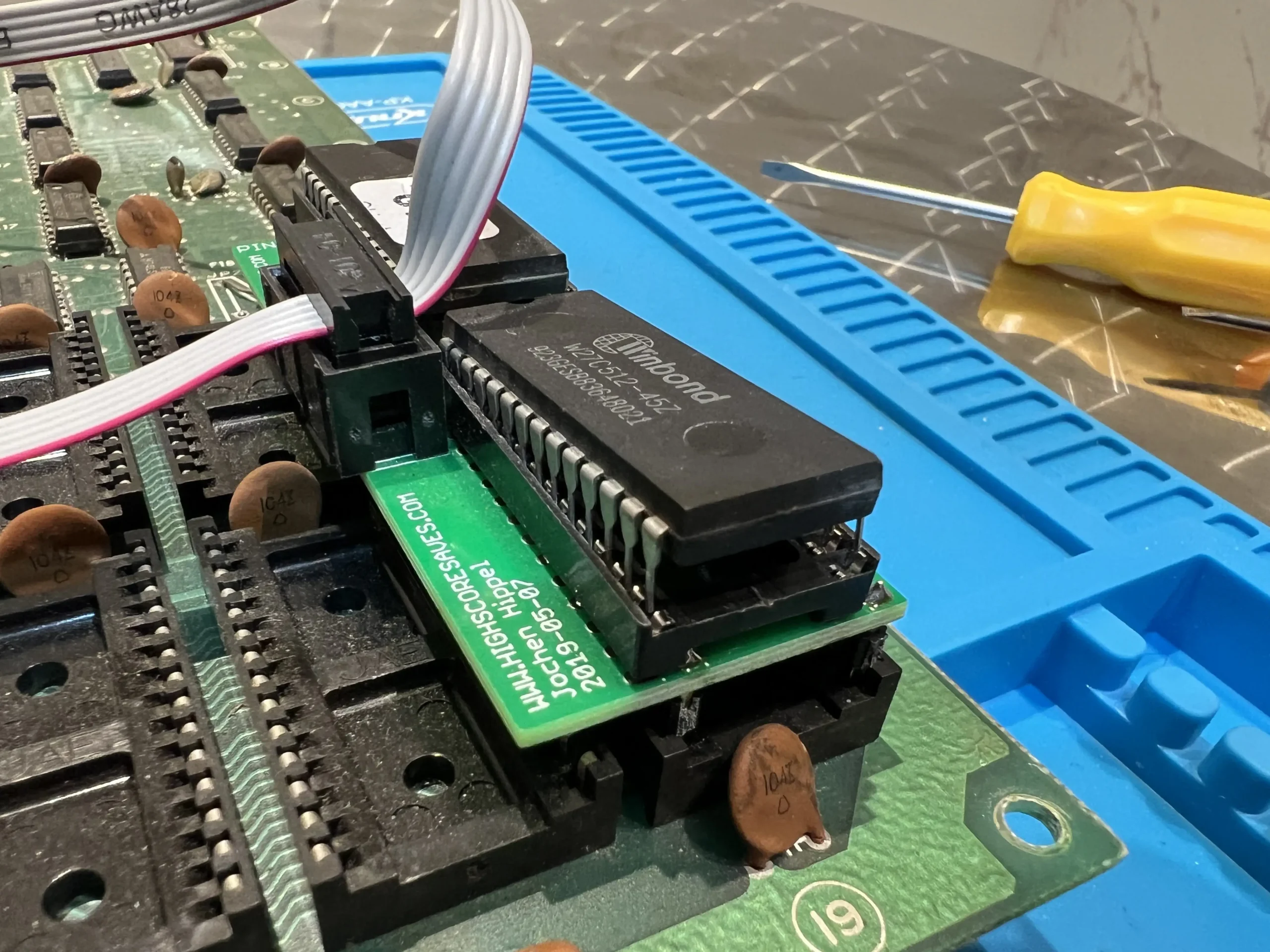

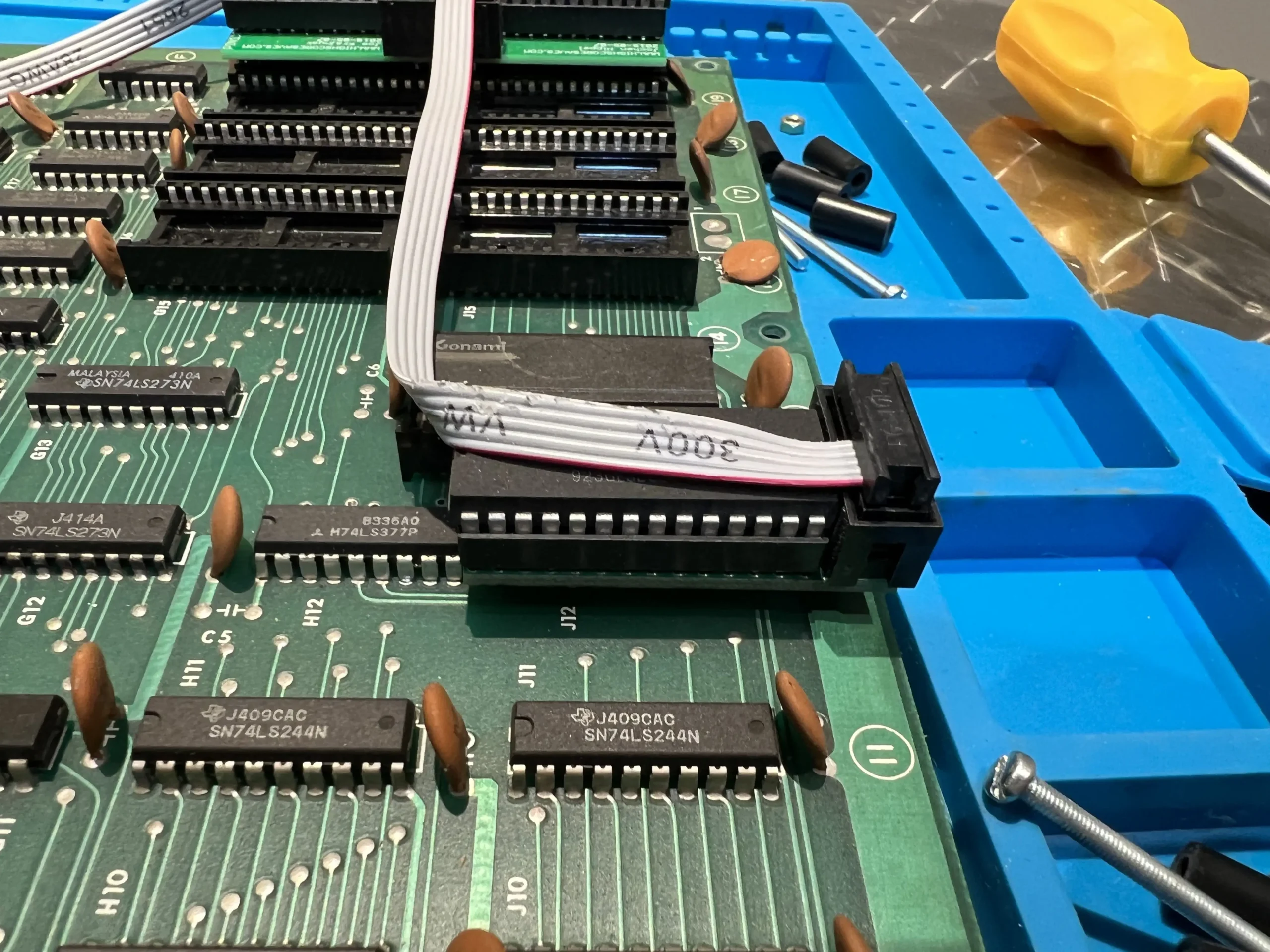

Este é um glitch que pode ser ocasionado por problemas de contato nos componentes de efeitos gráficos (GRFX), localizados em especial nesta seção da placa:

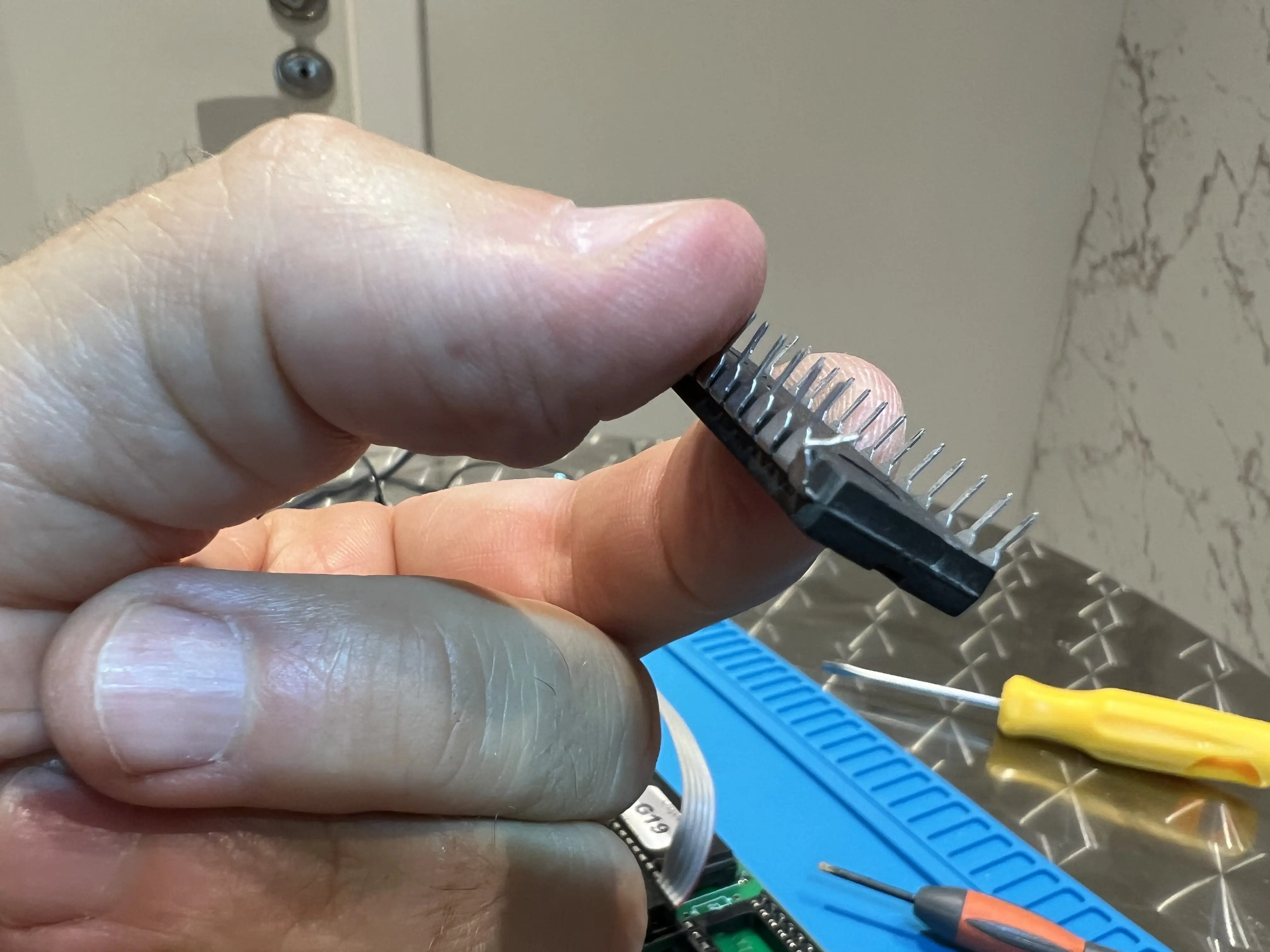

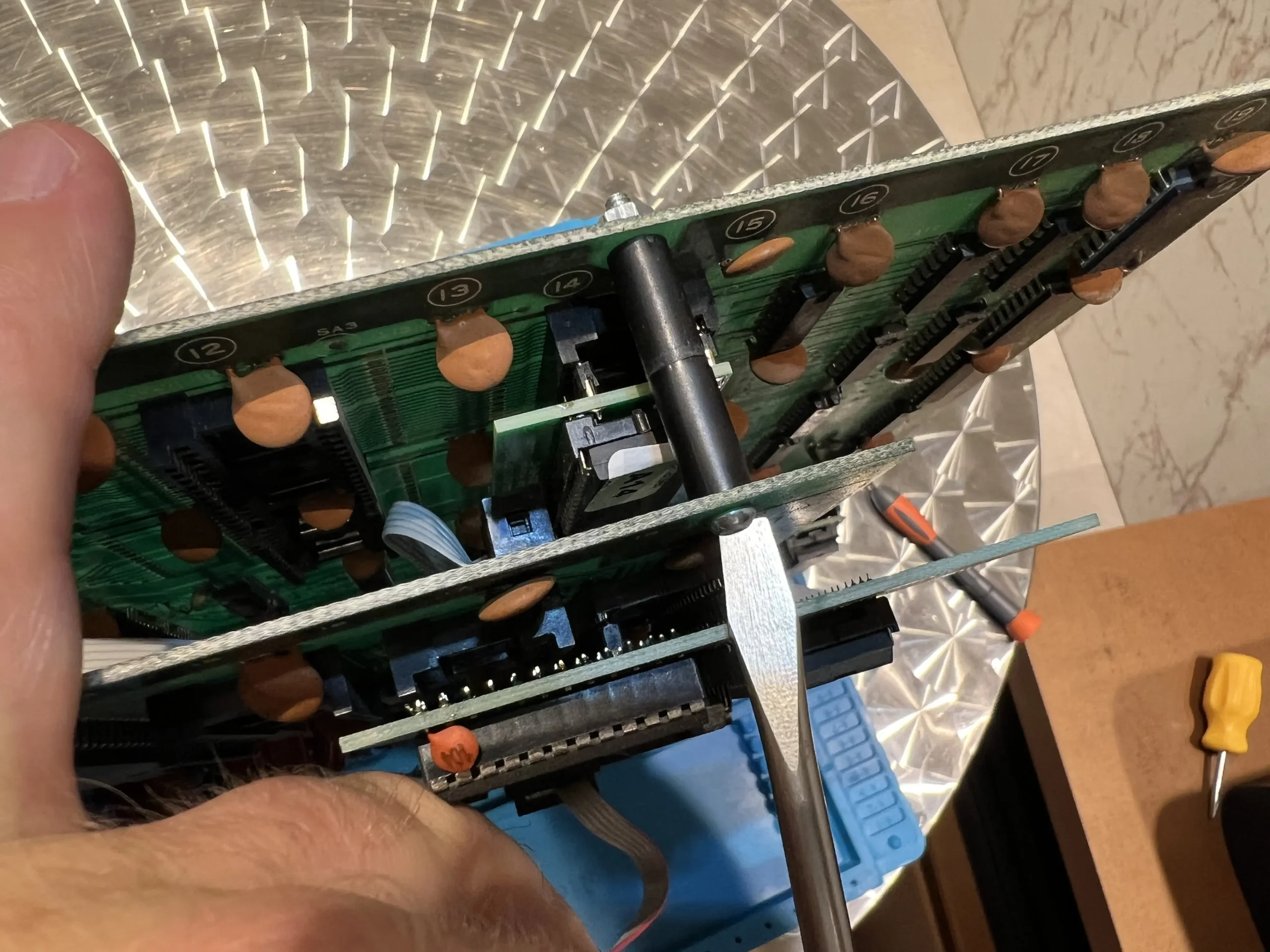

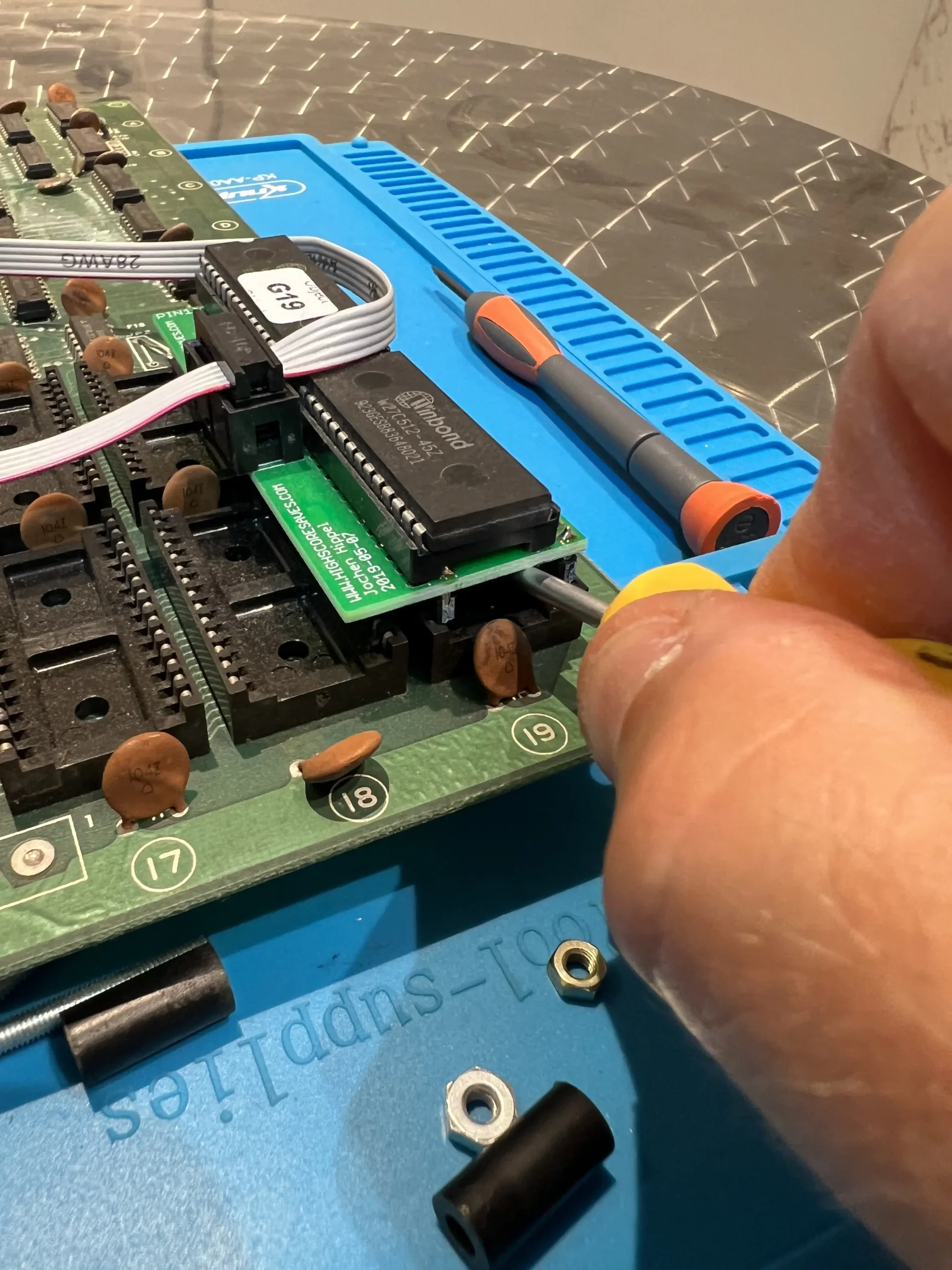

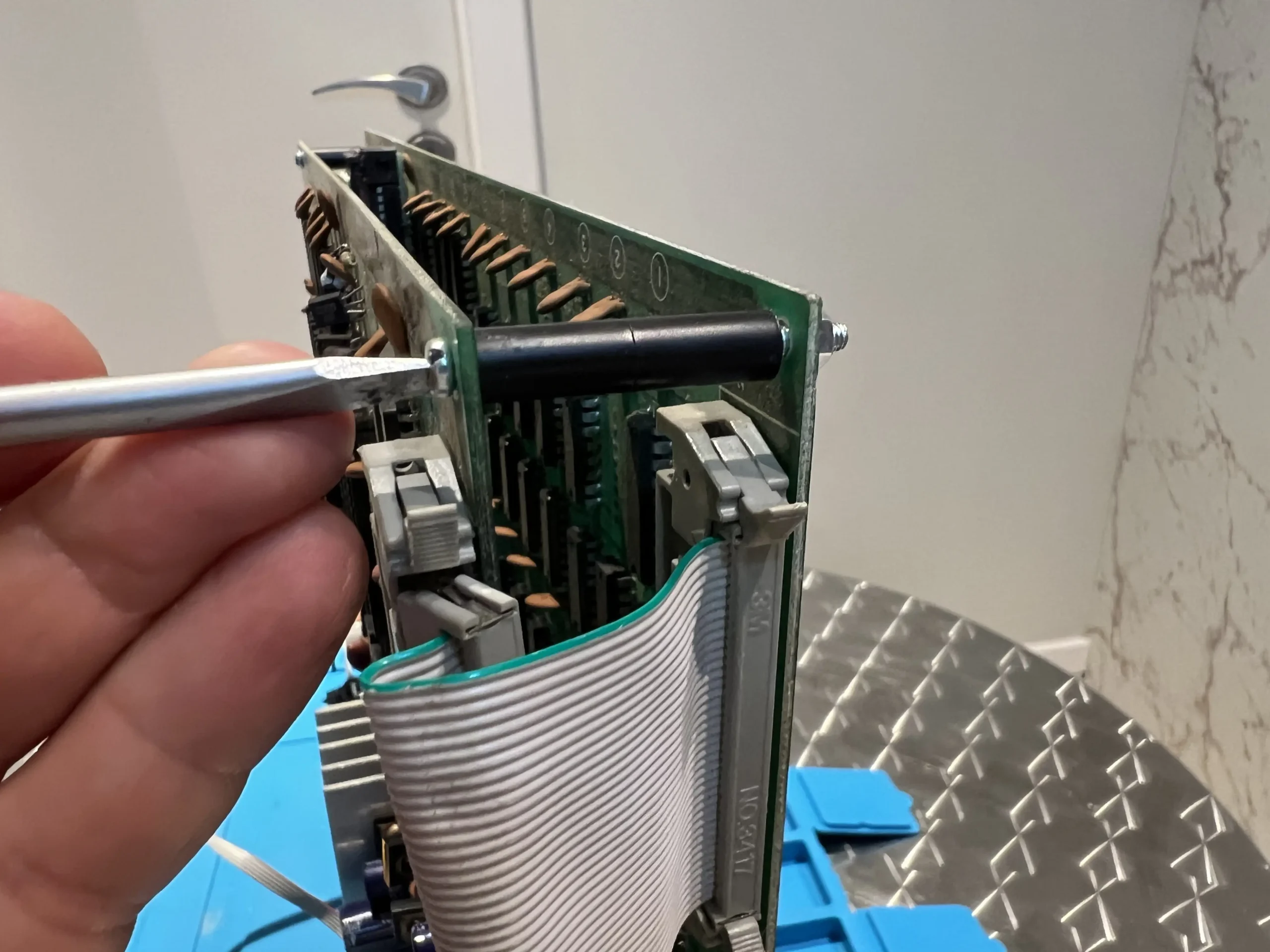

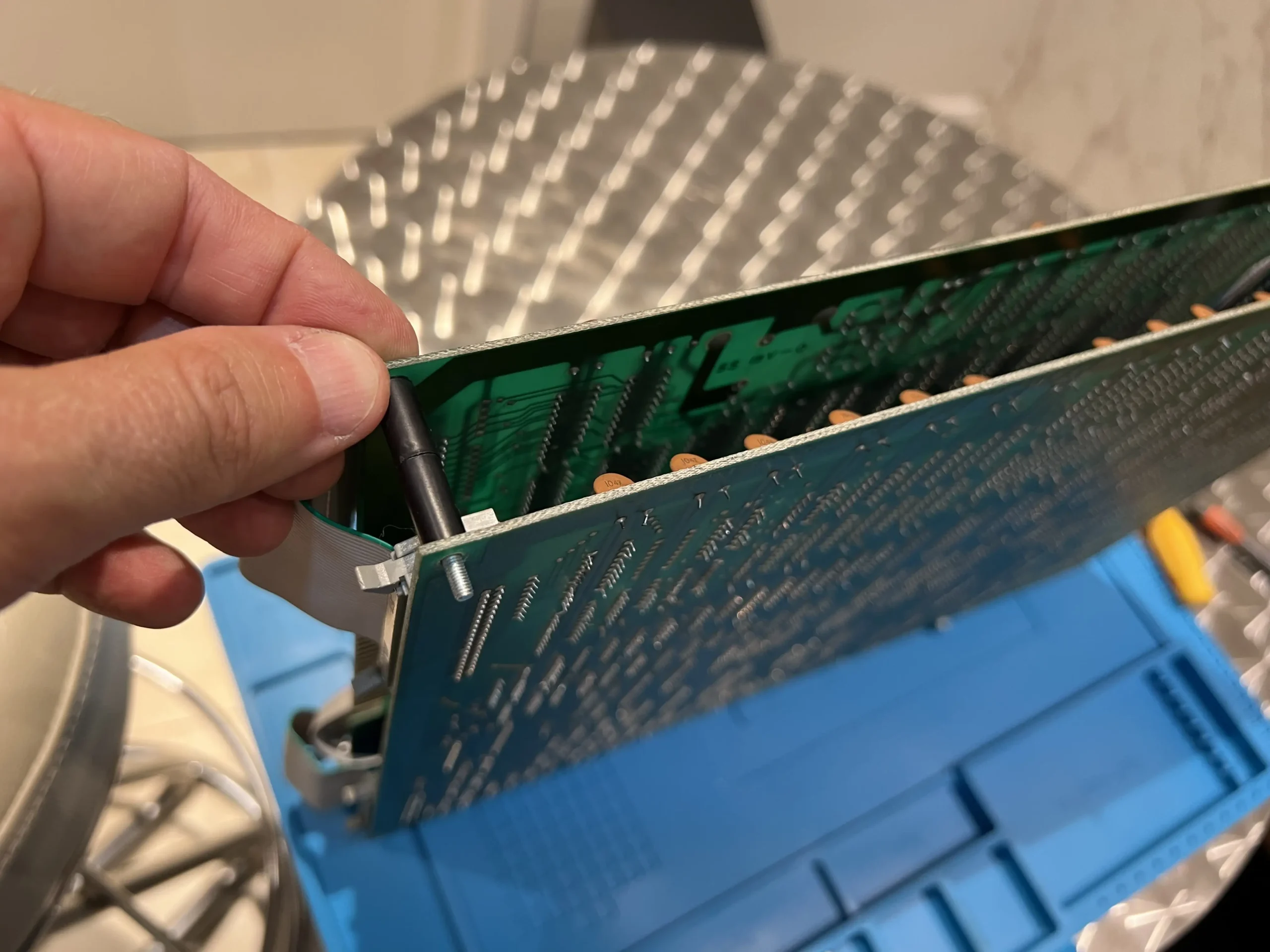

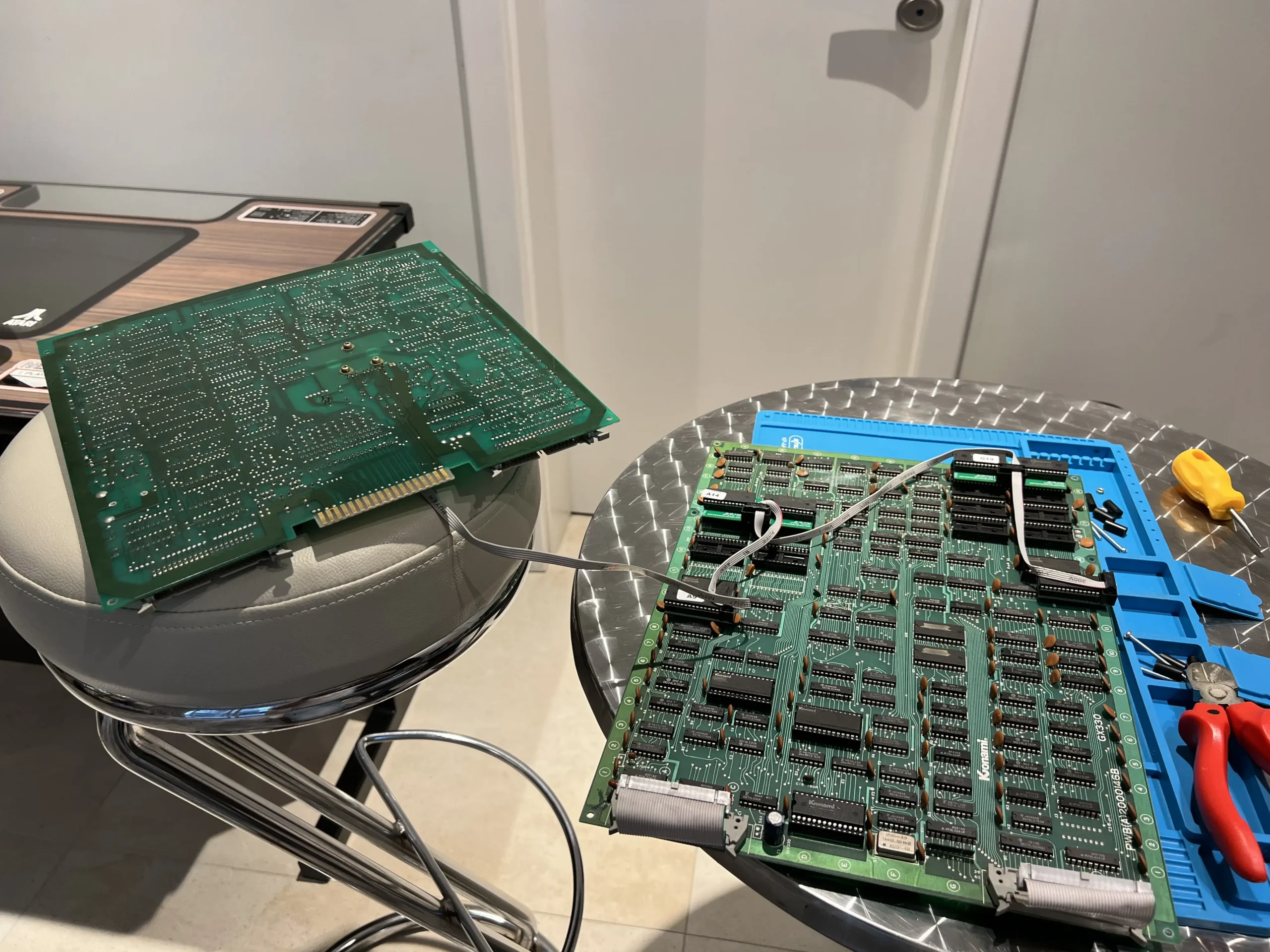

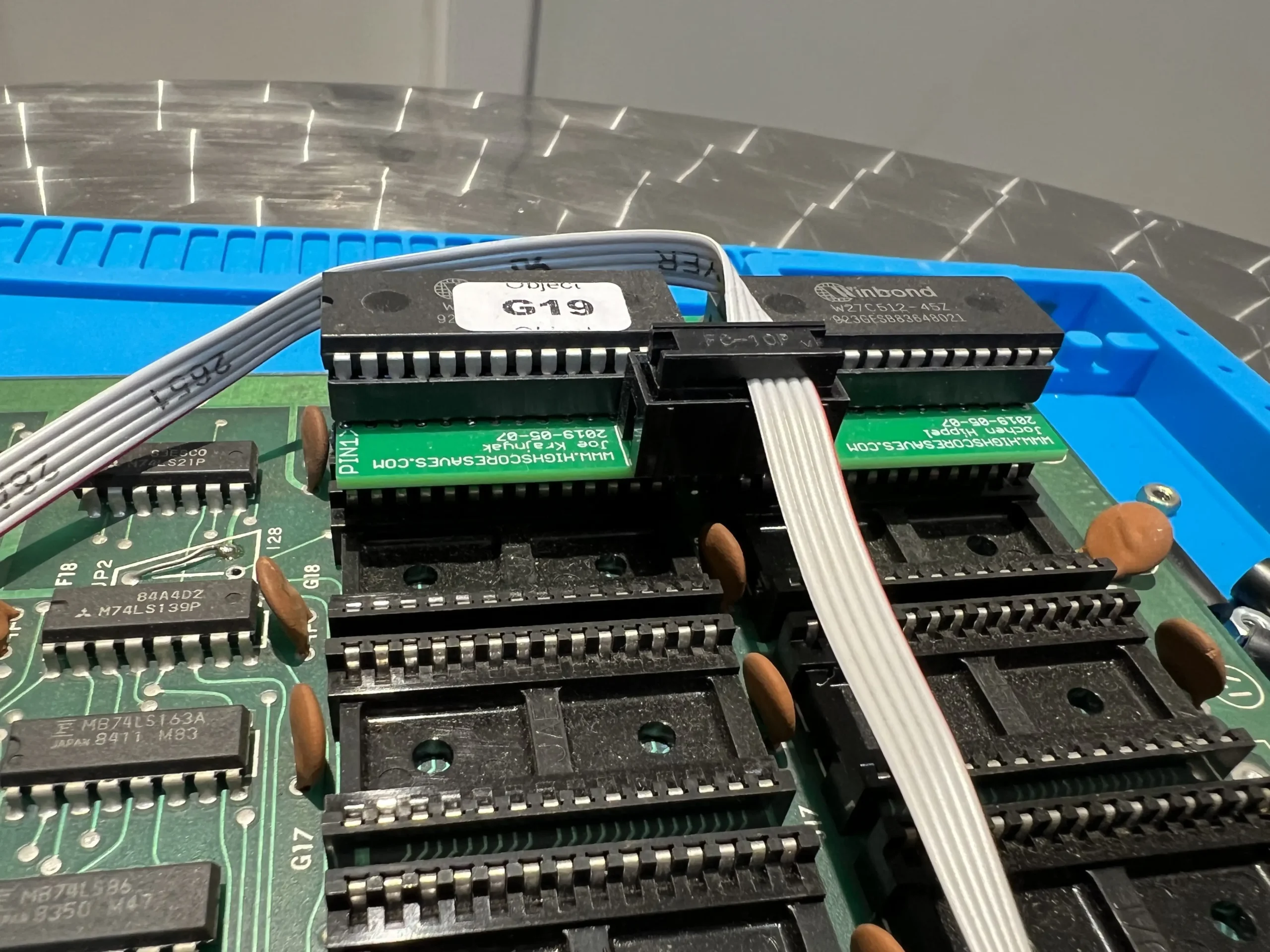

O problema foi resolvido facilmente ao reencaixar todos os componentes: placa auxiliar, flat cable e chips G19 e J19. Esse tipo de procedimento é chamado reseat (reassentamento). Porém, por ser na placa inferior, é preciso primeiro retirar a PCB de cima.

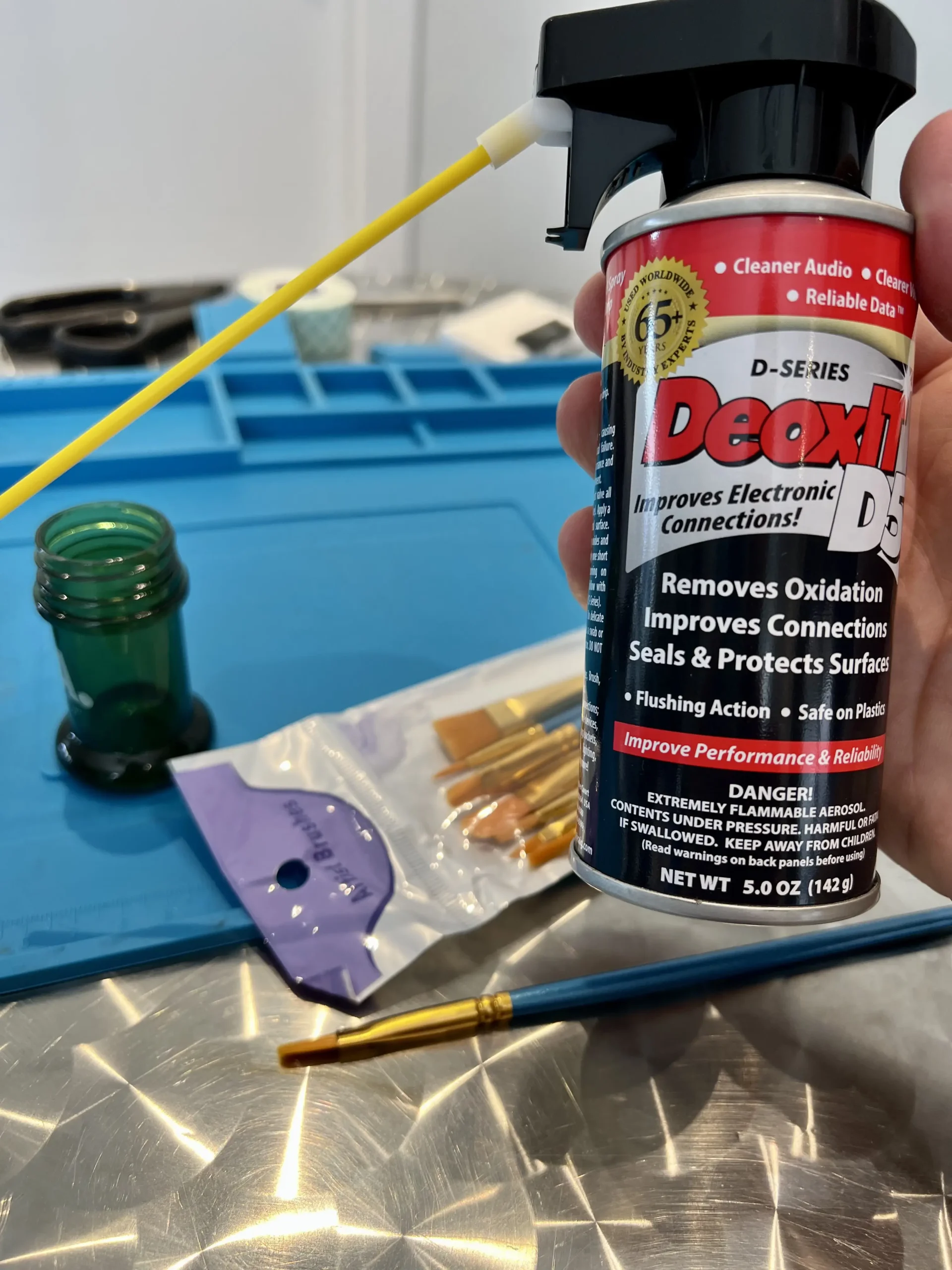

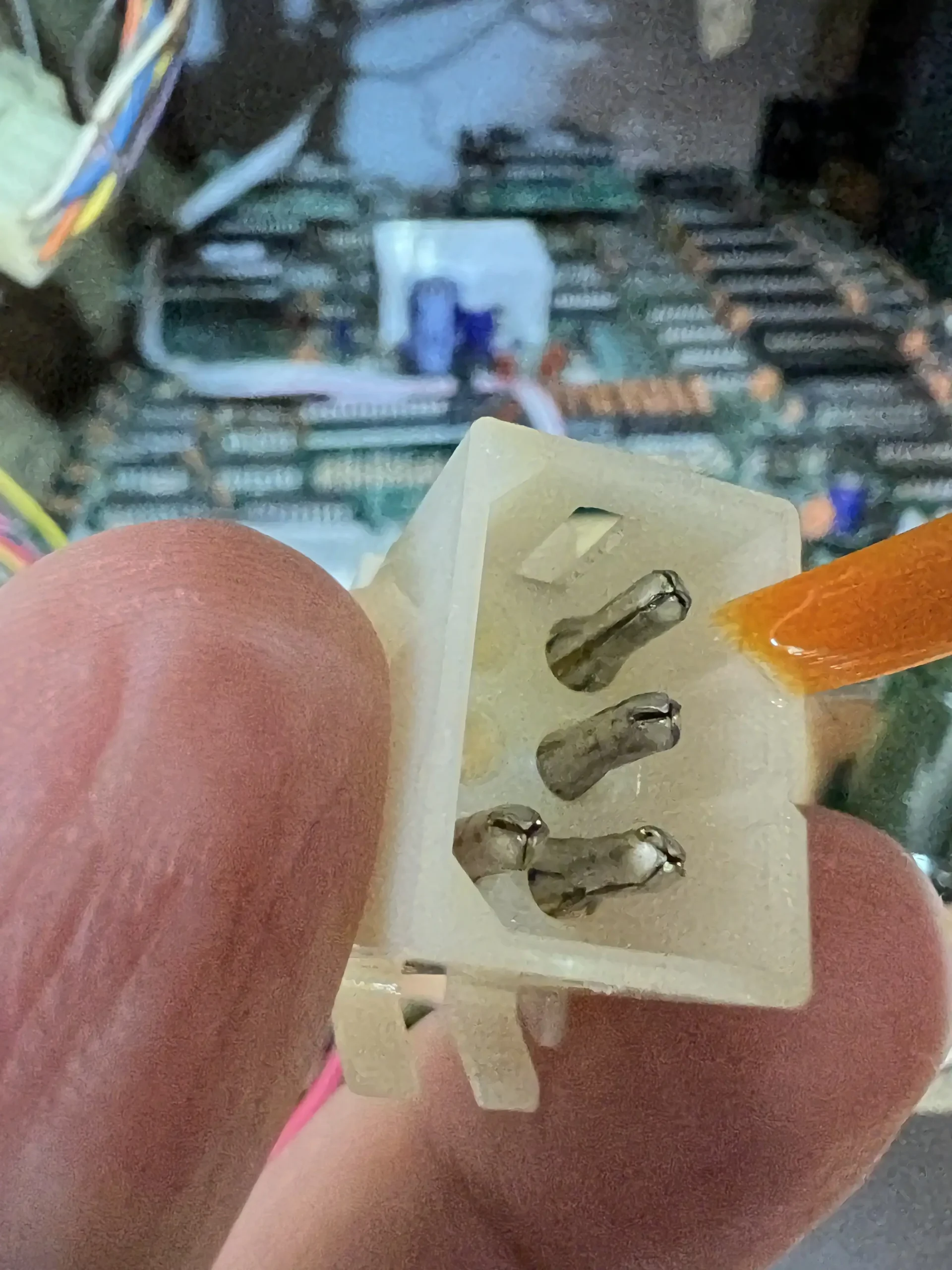

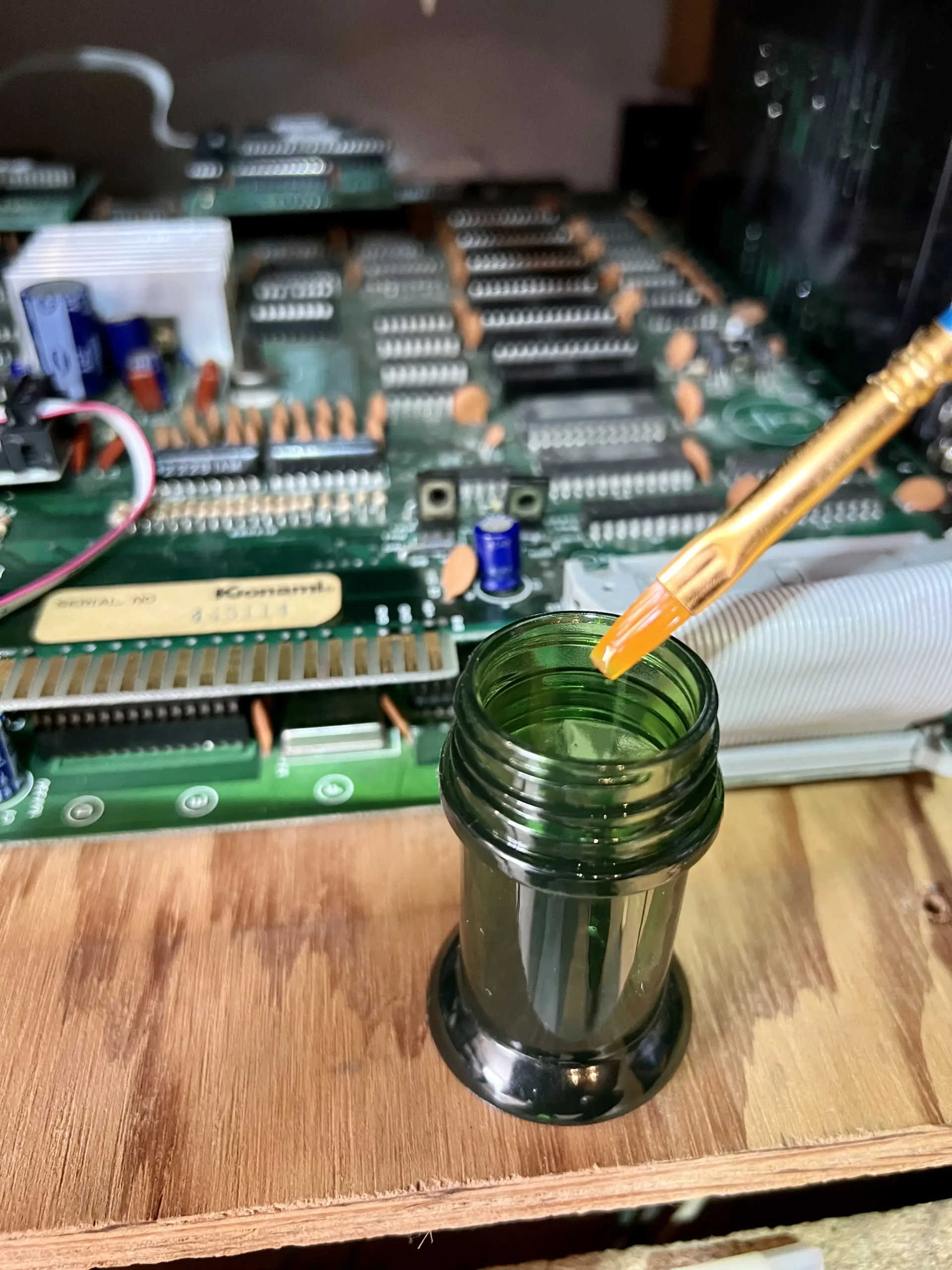

Aproveitando a retirada da placa, fiz o tratamento com DeoxIT nos conectores de borda e também nos principais plugs conectores do chicote.

O segundo bug percebido na placa Hyper Sports Rearranged, logo após configurar todas as opções para o funcionamento em um arcade Cocktail, foi que a tela não estava fazendo o flip para os jogadores 3 e 4, conforme é possível perceber neste vídeo:

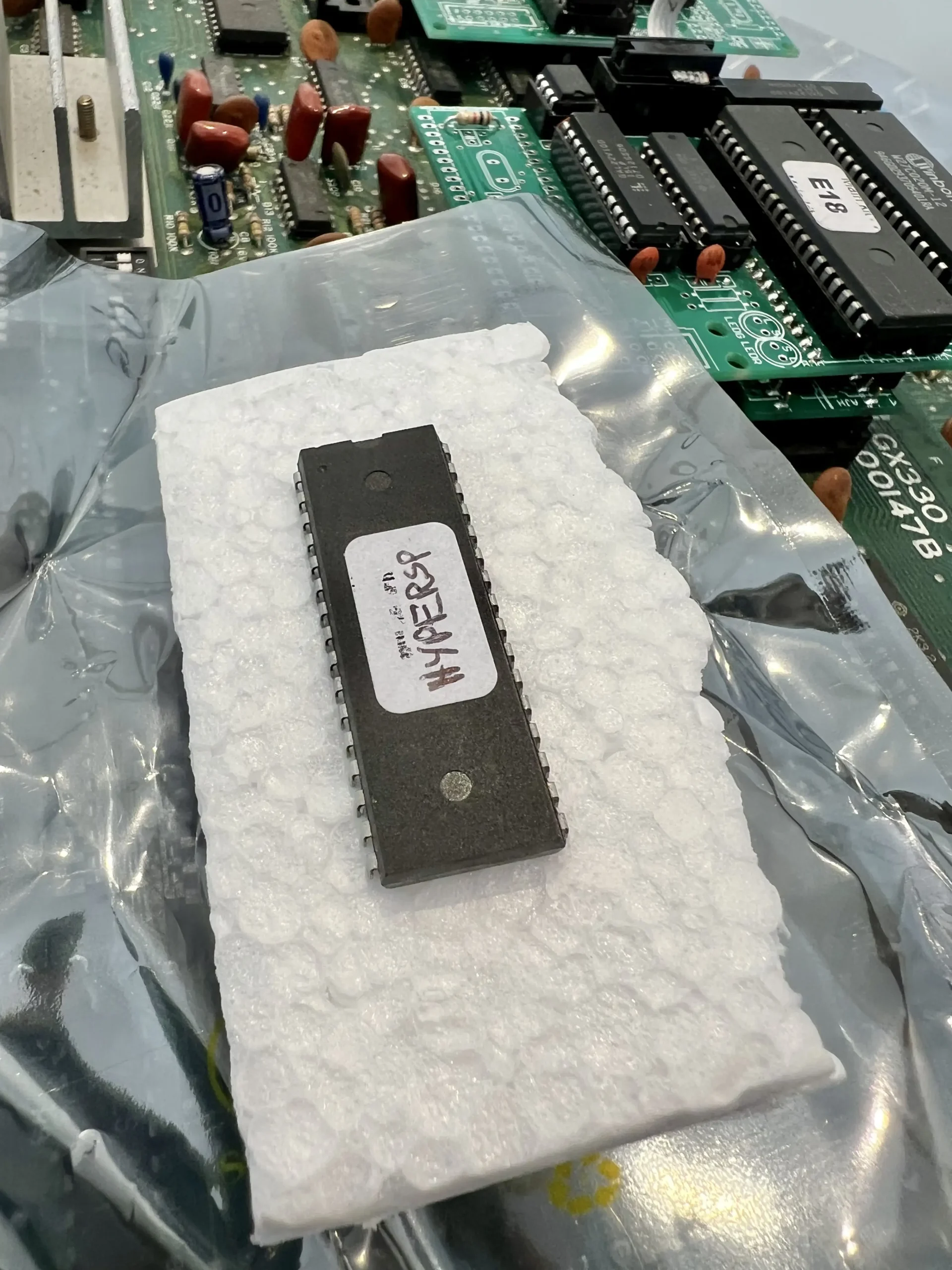

Esse é um bug de programação da placa. Para corrigi-lo, tive que aguardar o fabricante solucionar o problema, gravar um chip e me enviar. Cerca de 30 dias depois, recebi a EPROM com a gravação nova:

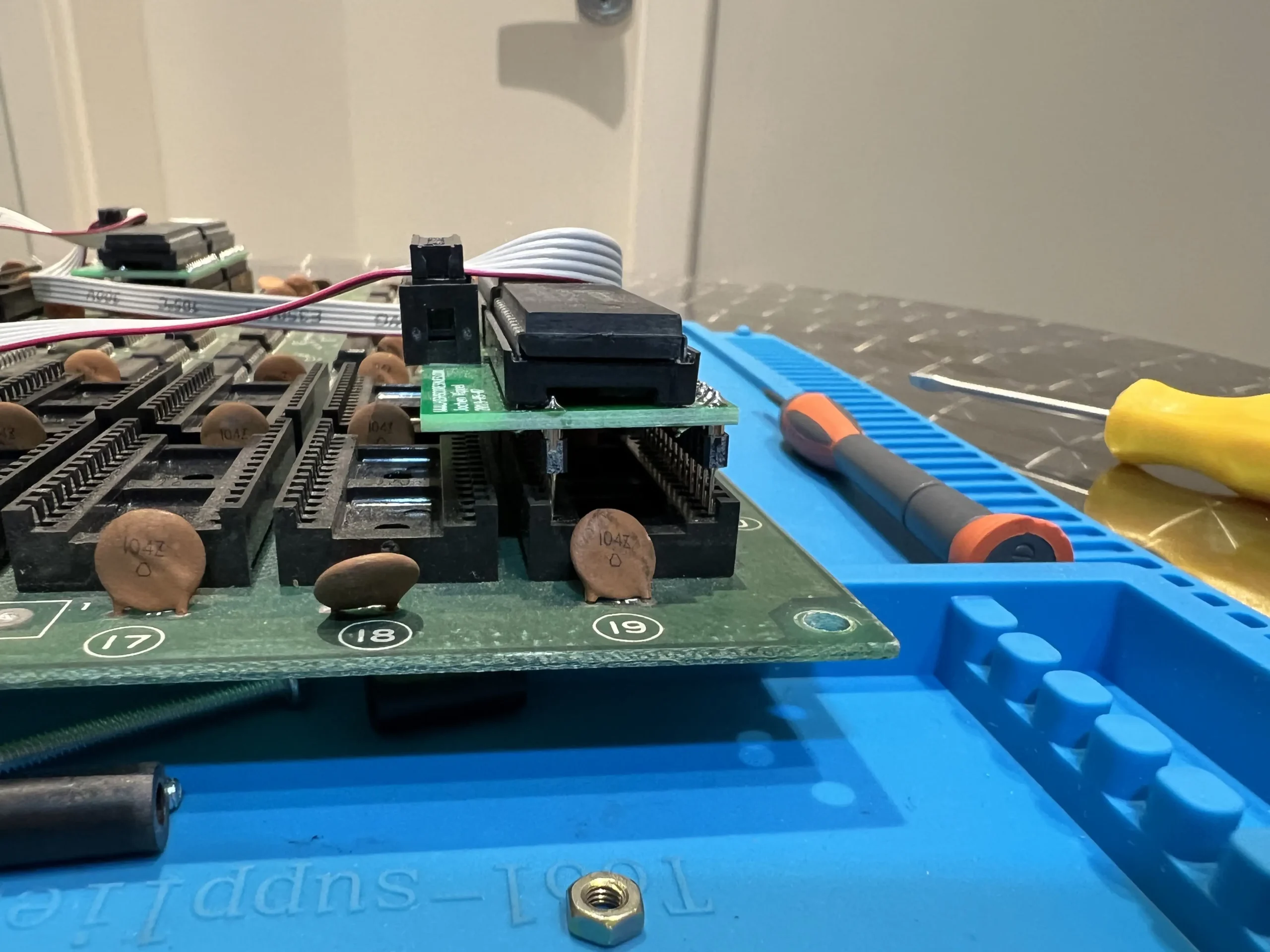

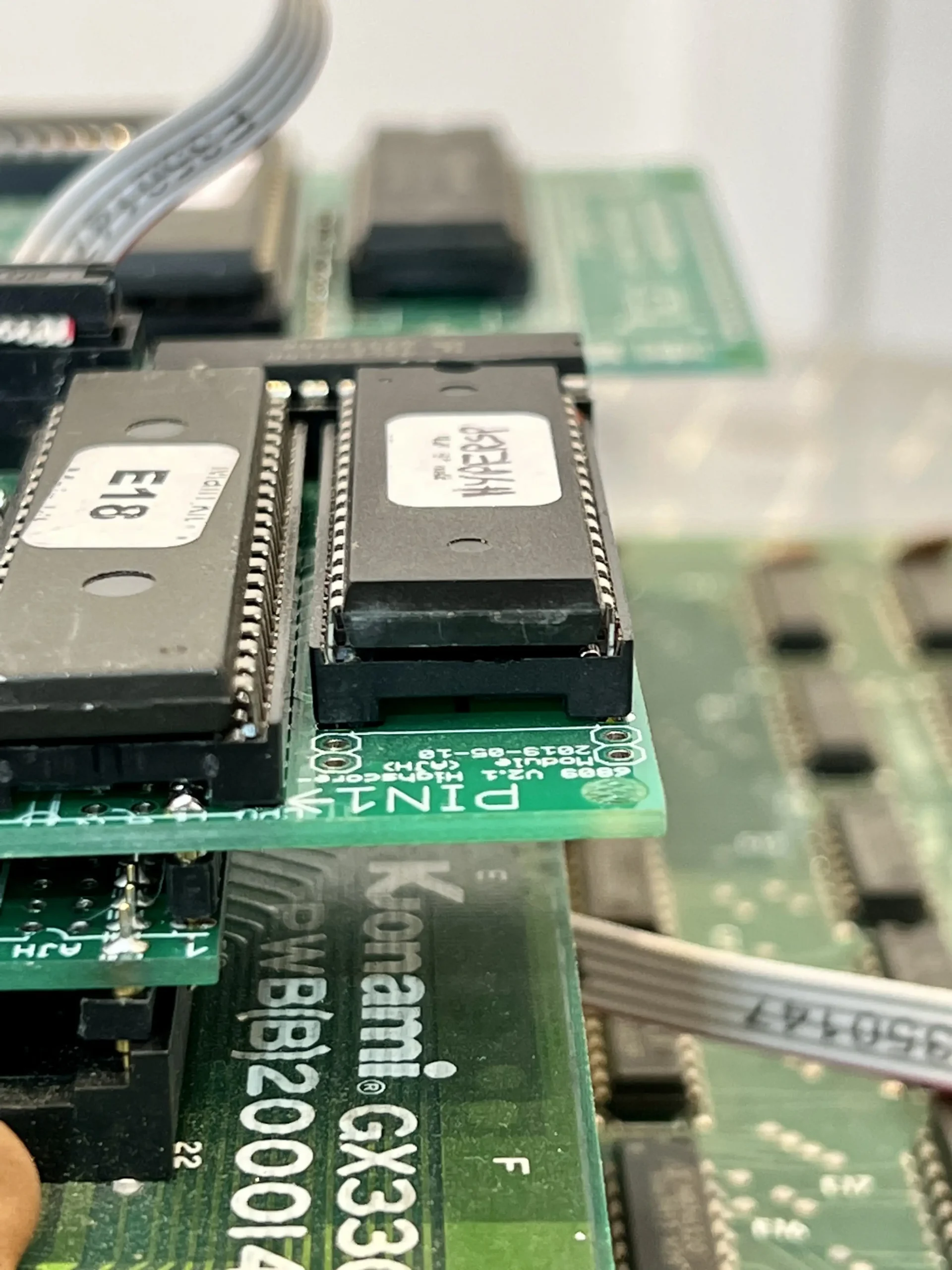

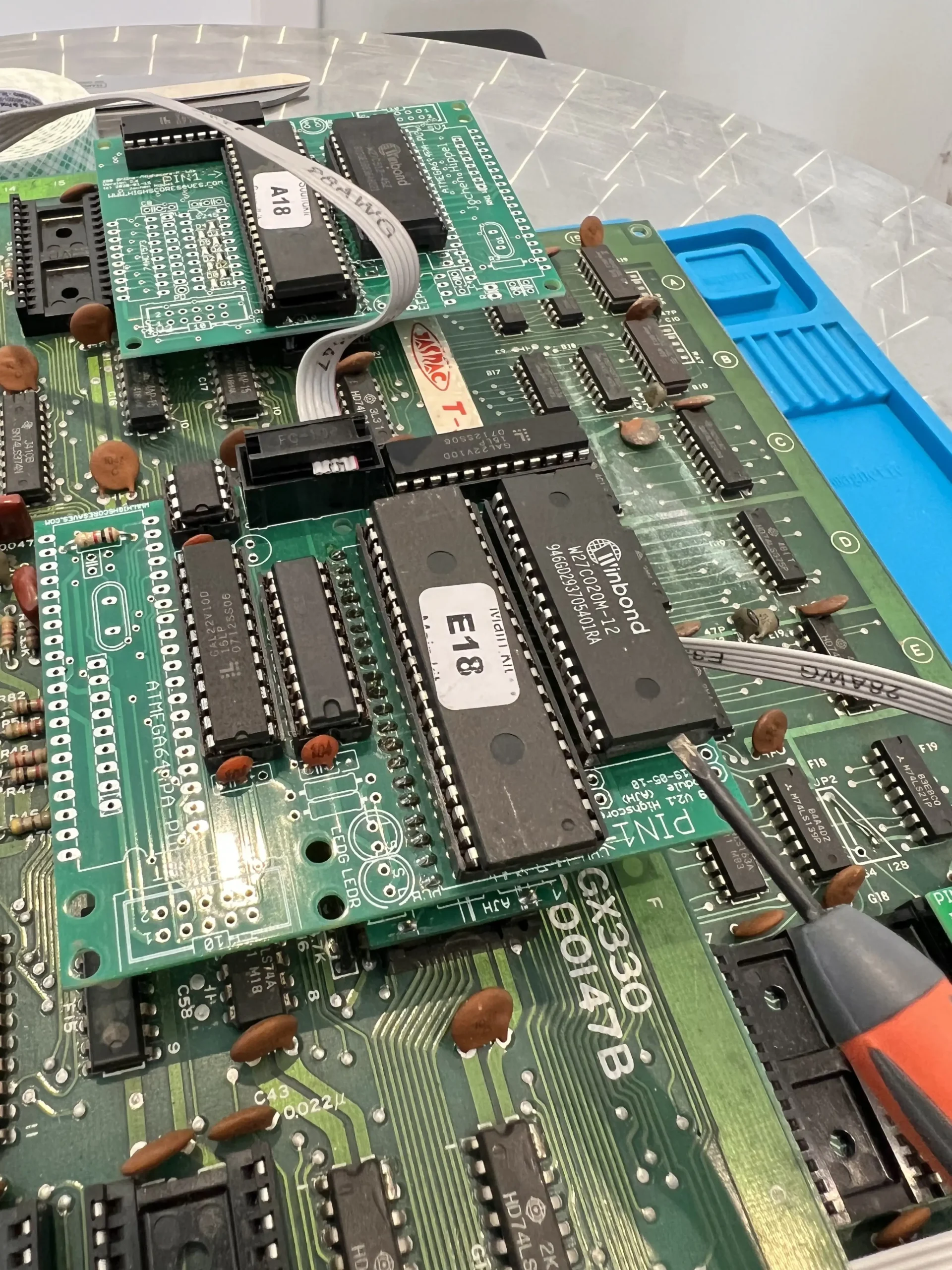

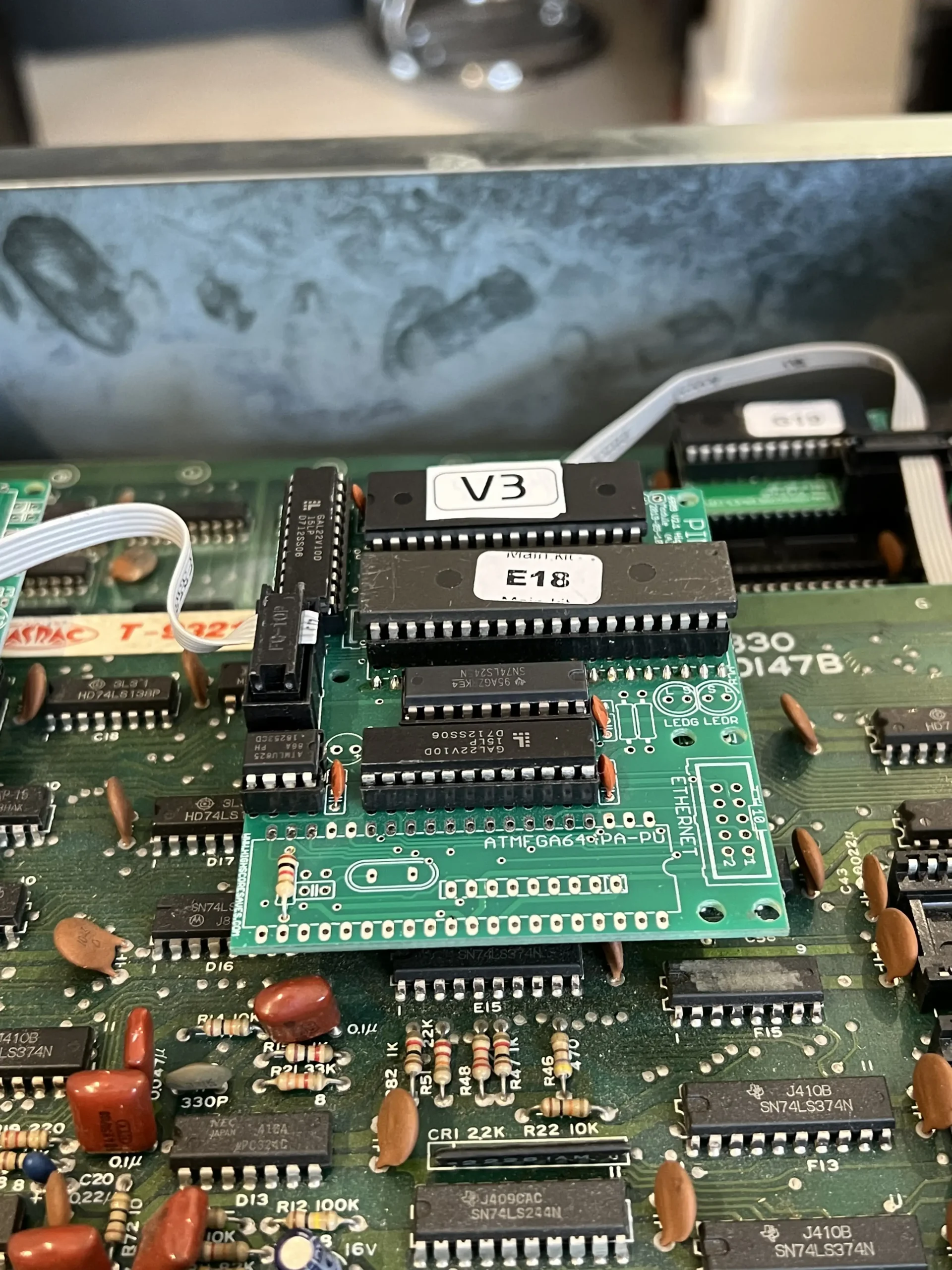

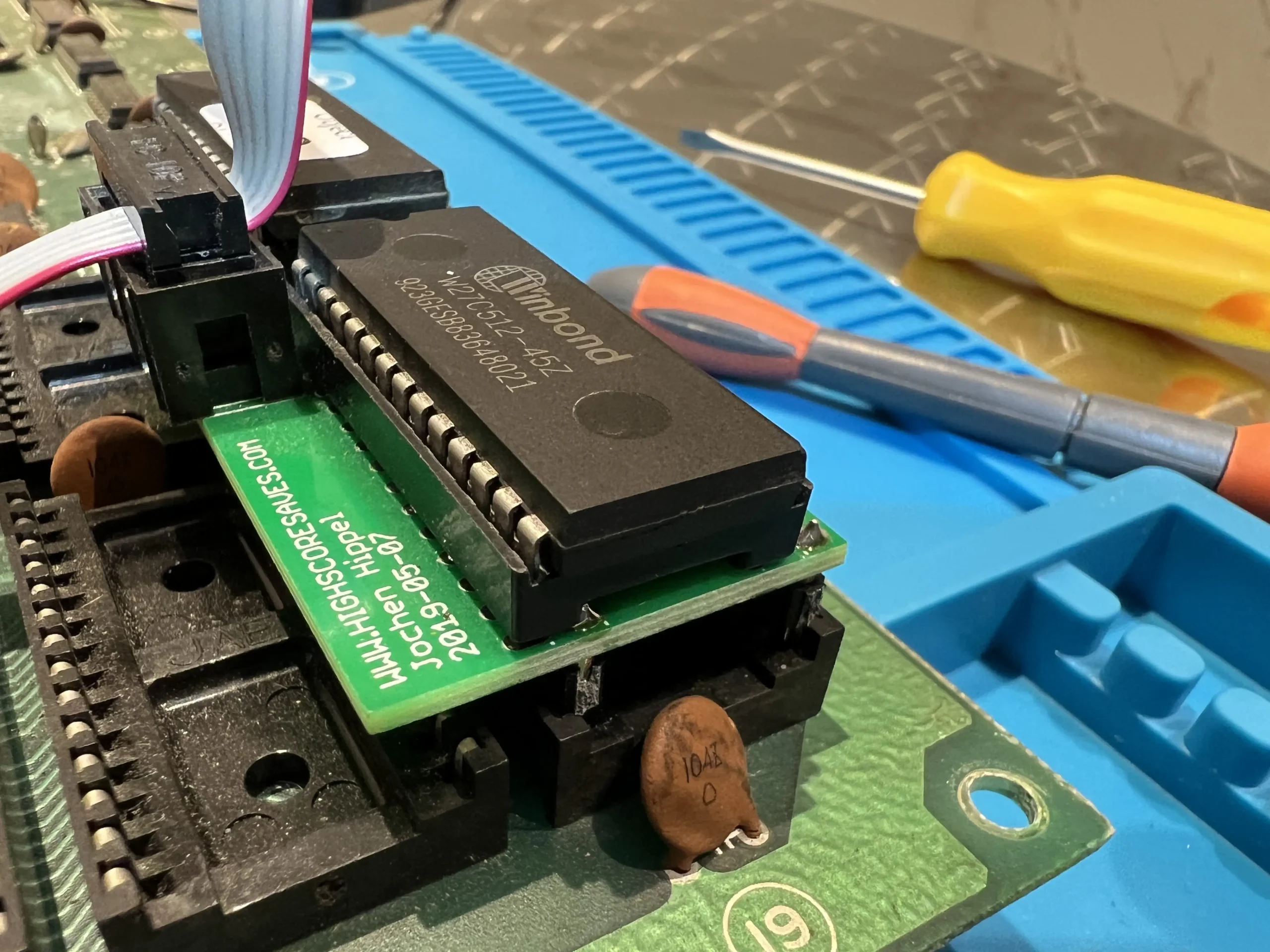

O procedimento para substituição é bastante simples, pois o chip com o jogo fica localizado em uma daughter board inserida na placa superior:

O problema foi resolvido, agora a tela faz o flip corretamente para os jogadores 3 e 4:

O terceiro bug eu percebi algum tempo depois, no meio de uma partida do jogo Hyper Sports Rearranged, que combina os esportes do Track & Field e do Hyper Sports. O problema acontecia na formação da imagem dos jogadores 3 e 4 durante o esporte Arremesso de Martelo. O bug não acontecia ao jogar somente o Track & Field, que também possui esse esporte.

Esse problema era inédito, aparentemente apenas eu havia reportado o defeito. Como o desenvolvedor estava naquele momento trabalhando em uma versão remix do jogo Donkey Kong, a correção entrou em uma fila.

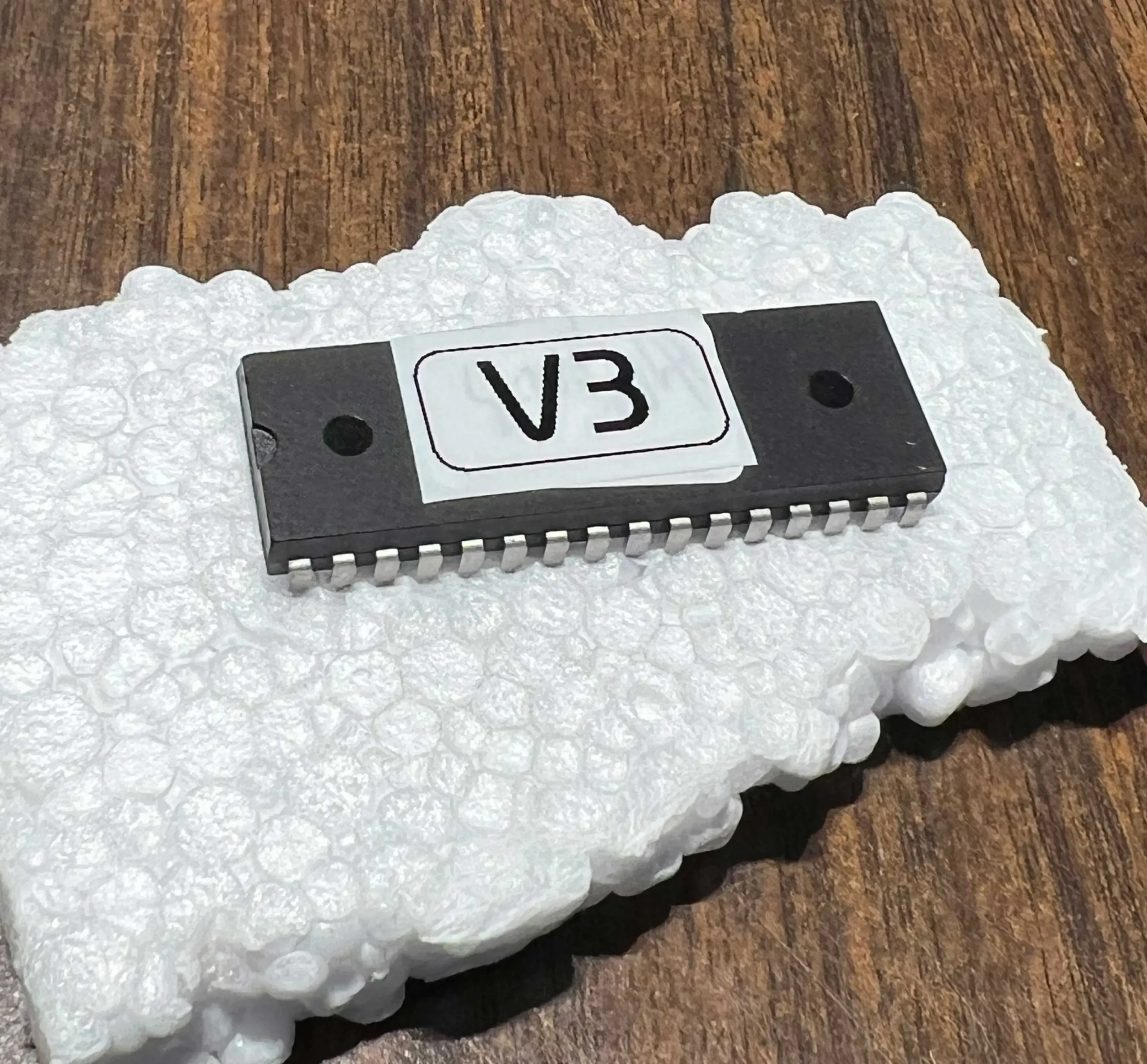

Após alguns meses, recebi uma terceira versão da EPROM do jogo. Para não dar confusão, passei a colar etiquetas indicando o número do chip:

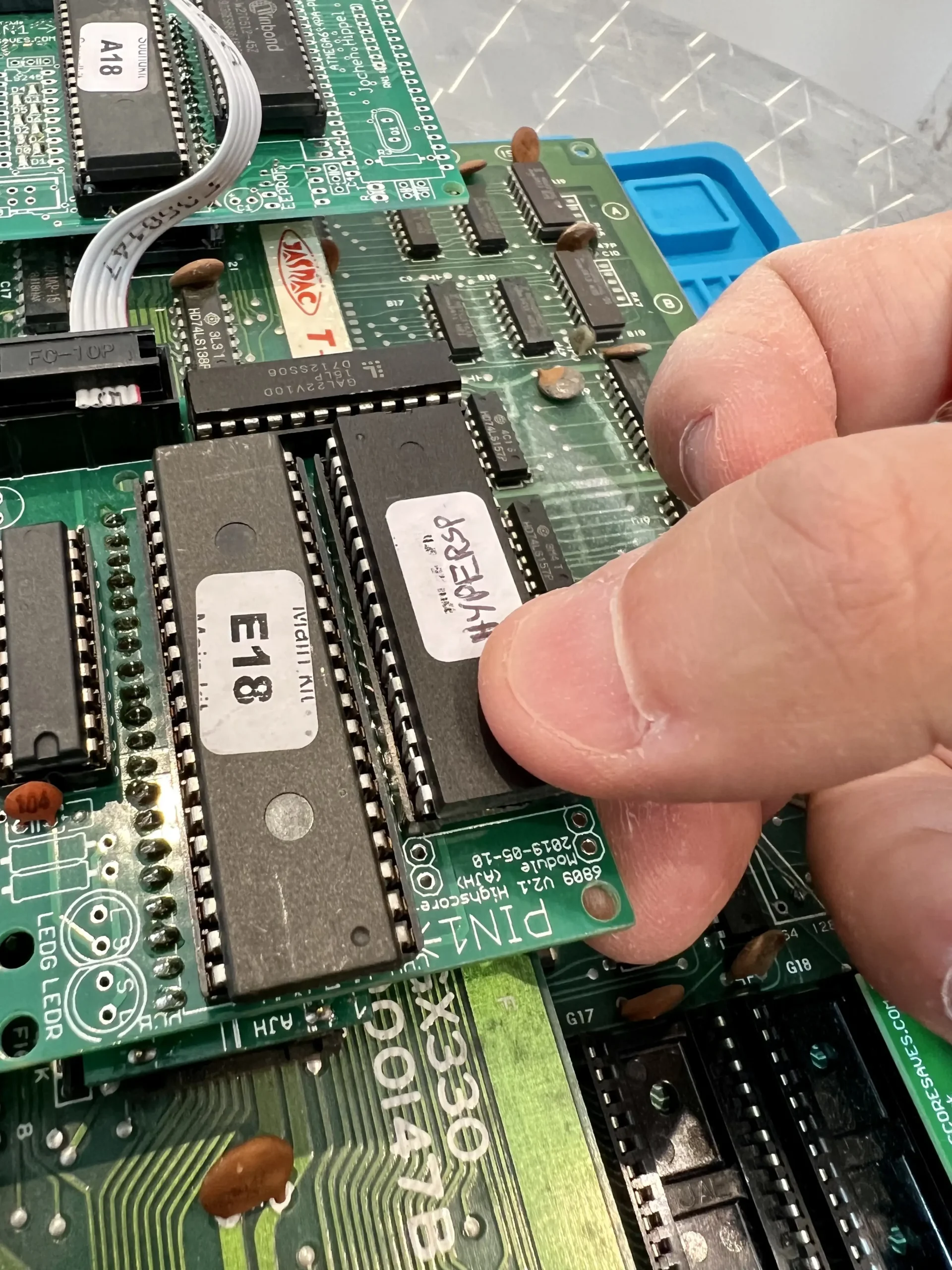

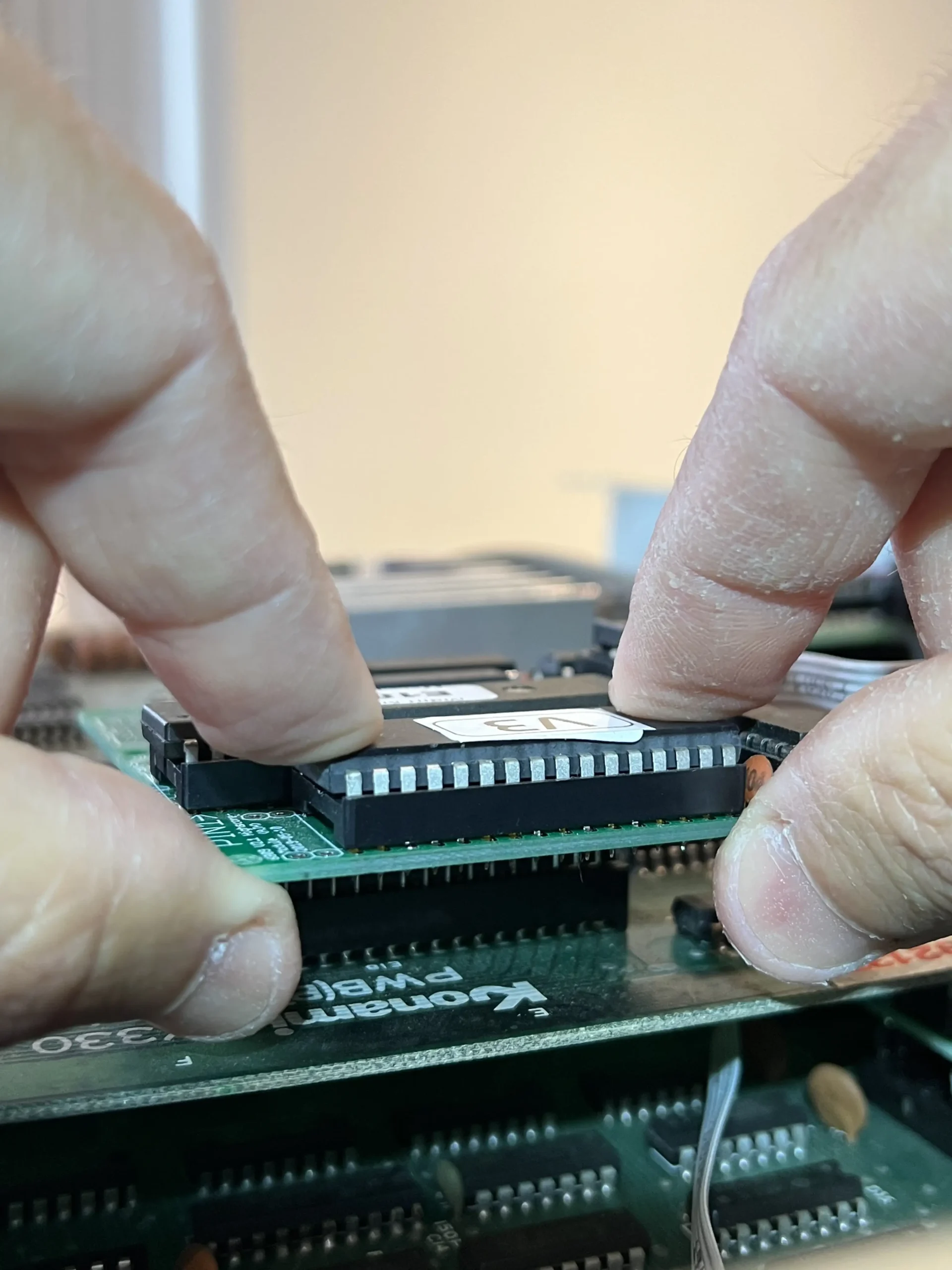

O processo de substituição de chips deve ser realizado sempre com calma para evitar entortar ou quebrar alguma perna do componente durante a retirada ou colocação.

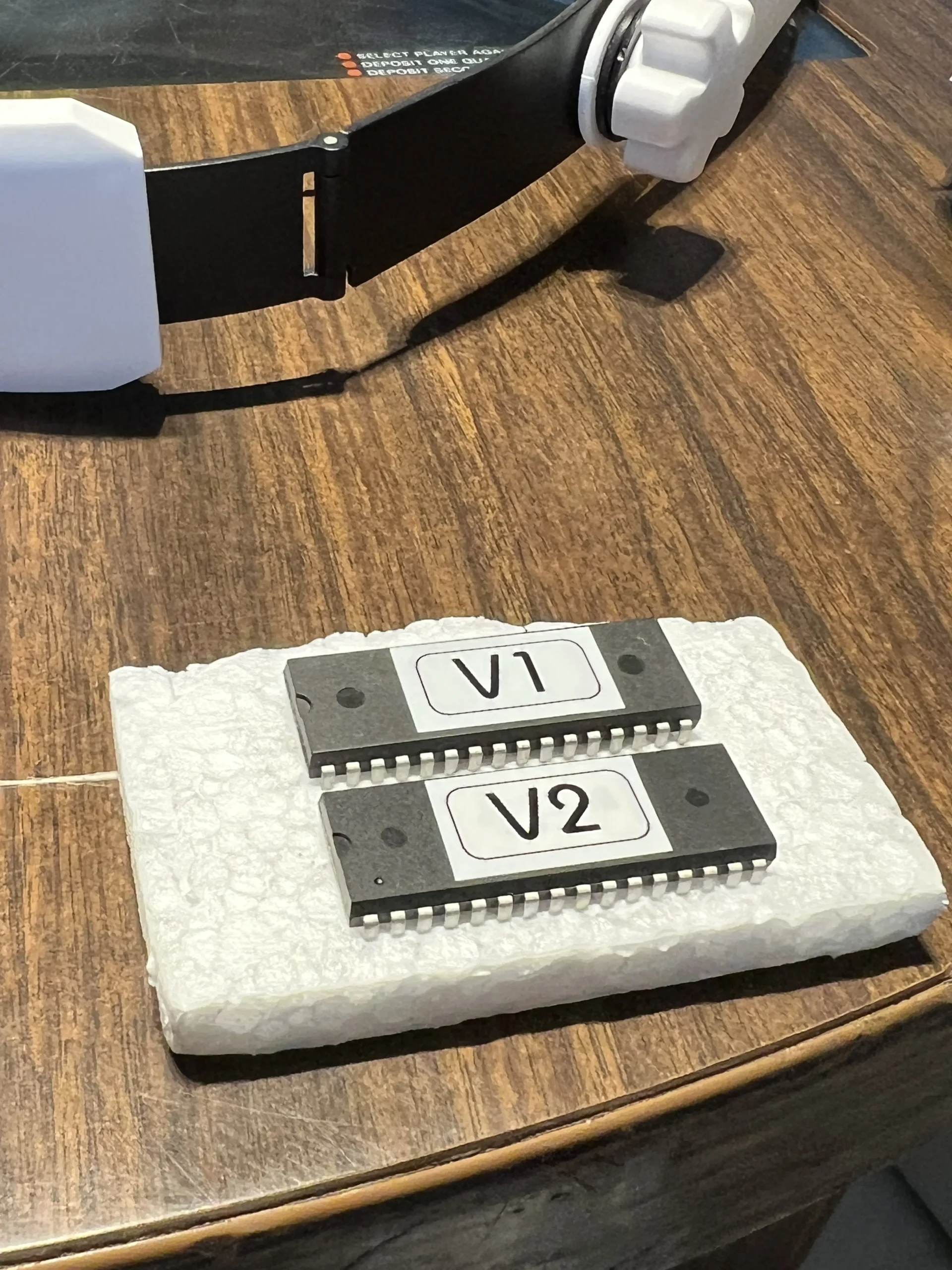

Substituí novamente o chip e guardei as versões anteriores.

Mais um problema resolvido e agora, finalmente, o software estava perfeito para muitas horas de diversão:
