Track & Field Cocktail #7: Ventoinha, Cabo de Força e Fixações

Após fazer os reparos mais básicos no arcade Track & Field Cocktail (base e placa-mãe), comecei a me debruçar na parte elétrica de forma geral. Um fato curioso é que, durante o transporte internacional dessa máquina, inúmeros parafusos e botões se soltaram. Apesar da proteção em caixa de madeira, esse foi o gabinete que recebi com o maior número de peças soltas.

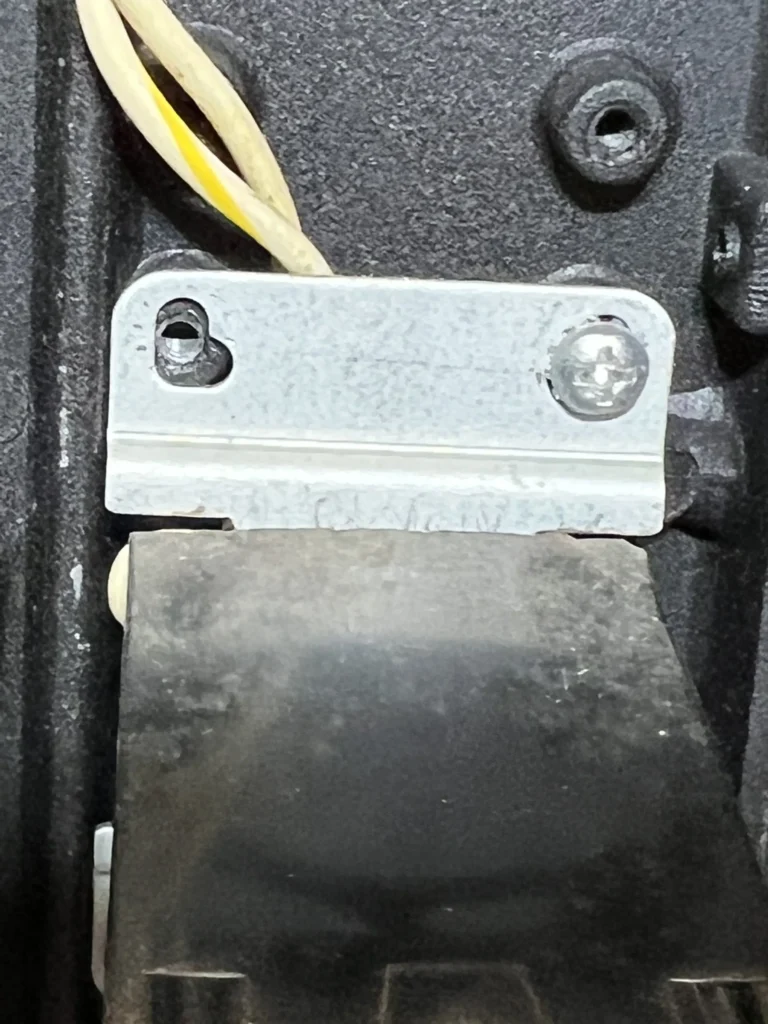

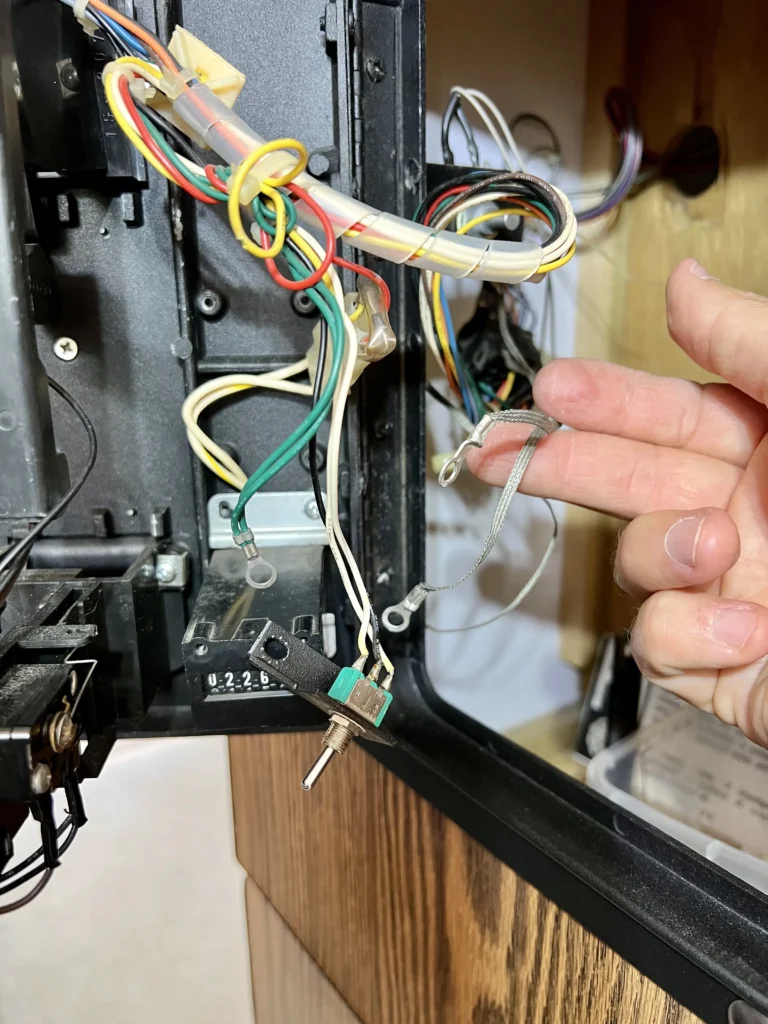

As fotos acima são apenas um exemplo, mostrando o test switch e alguns cabos de aterramento soltos, sem indicação alguma de onde poderiam ser fixados.

A Troca da Ventoinha

Uma característica que percebi também no meu arcade Joust Cocktail é a utilização de ventoinhas excessivamente barulhentas. Aparentemente, essa era a opção de muitos operadores e inclusive de colecionadores para manter a melhor refrigeração dentro do gabinete. Isso pode funcionar muito bem para ambientes barulhentos com várias máquinas, mas prejudica muito a experiência dentro do contexto doméstico.

Além disso, com a utilização de ar-condicionado e controle de temperatura, podemos ser mais flexíveis e priorizar uma operação mais silenciosa.

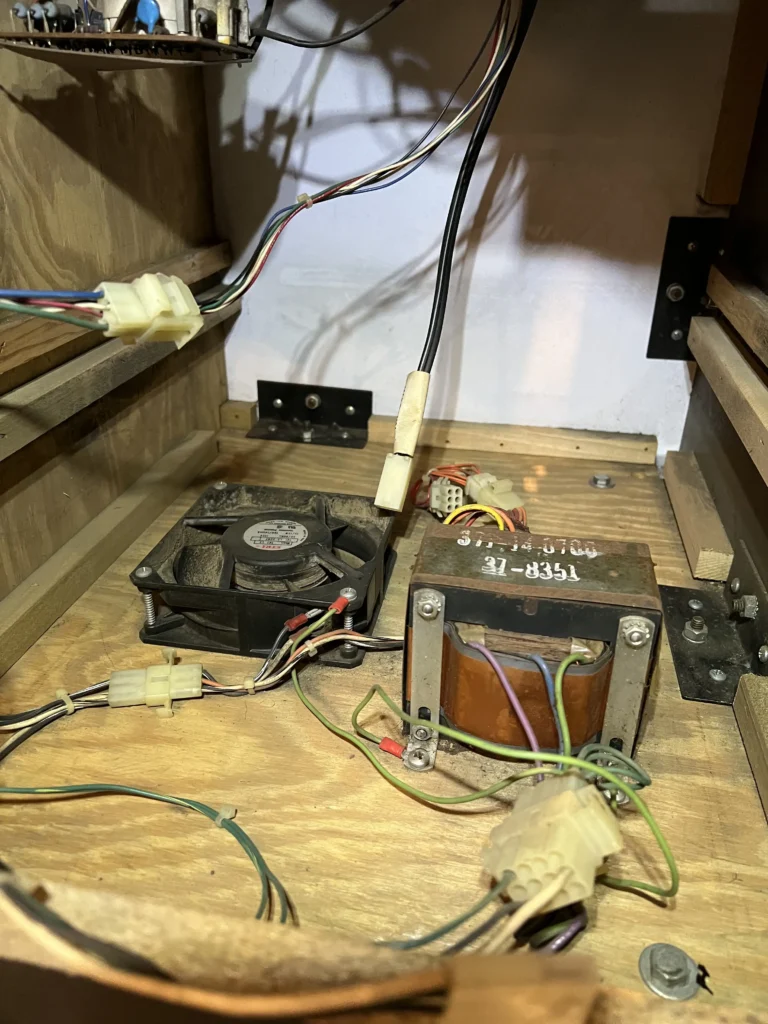

Para acessar a ventoinha do Track & Field, é preciso primeiro retirar a placa de madeira com a gaiola da PCB:

Em seguida, localizei no mercado uma ventoinha com o mesmo tamanho. Ela não é de metal, como a original americana, nem tão potente, porém tem operação muito mais silenciosa:

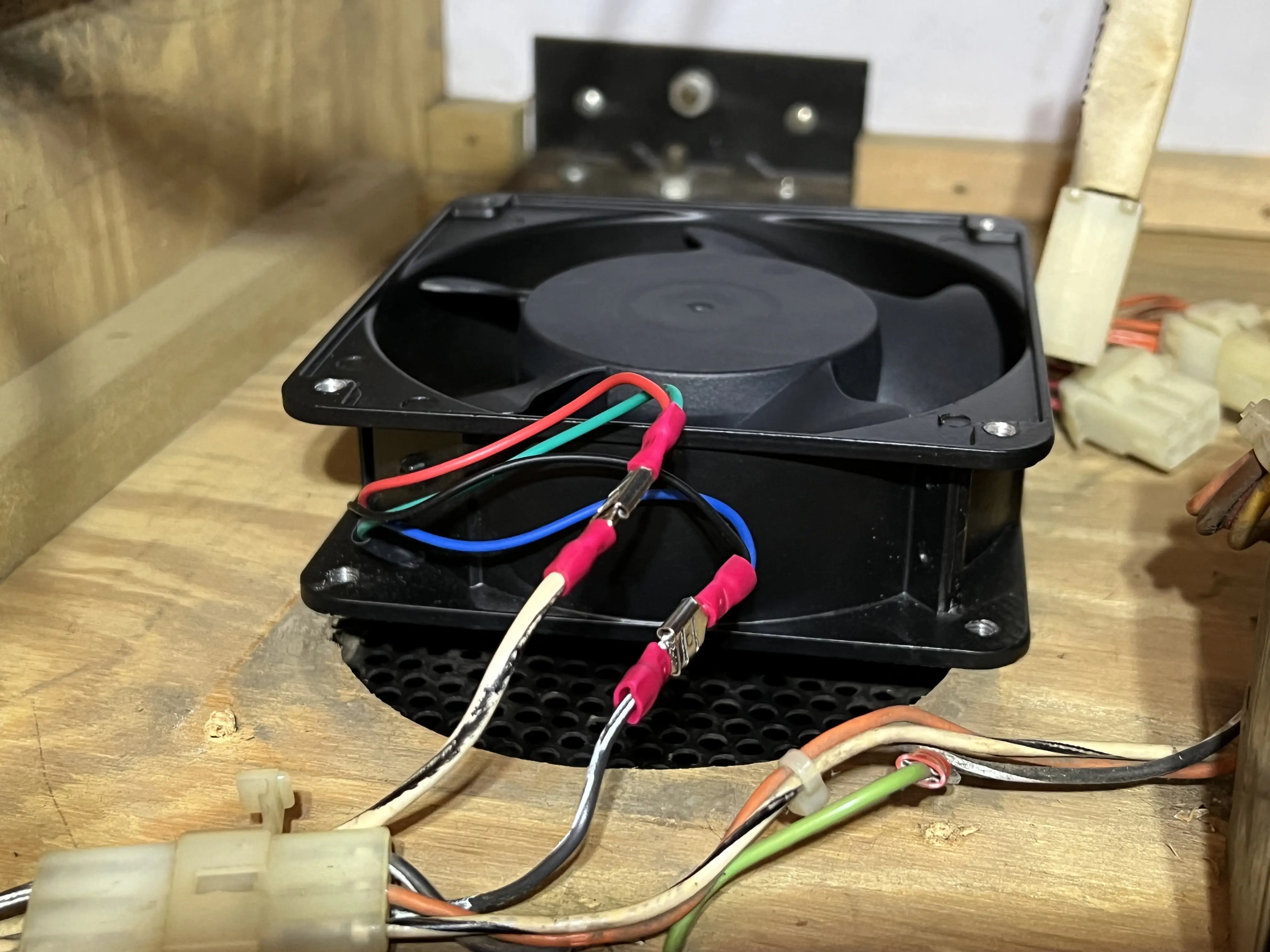

Optei por manter a ligação da ventoinha ao chicote original através de conectores elétricos:

Para comparar, segue novamente o vídeo de teste assim que recebi o arcade:

Como ficou após a troca:

Após conclusão, o acabamento ficou desta forma:

O Cabo de Força

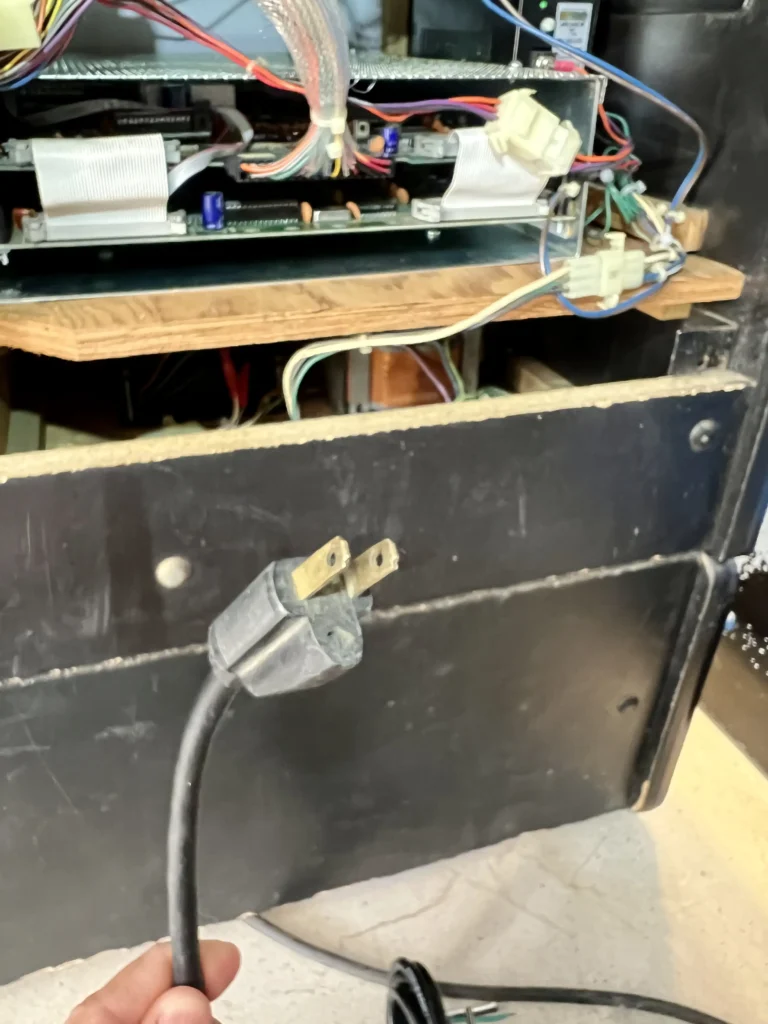

Se tem um item que quase sempre me incomoda, a cada arcade que adquiro, é o cabo de força com o pino neutro faltando. Isso é tão clássico quanto a porta traseira fechada com parafuso. É basicamente esperado que aconteça.

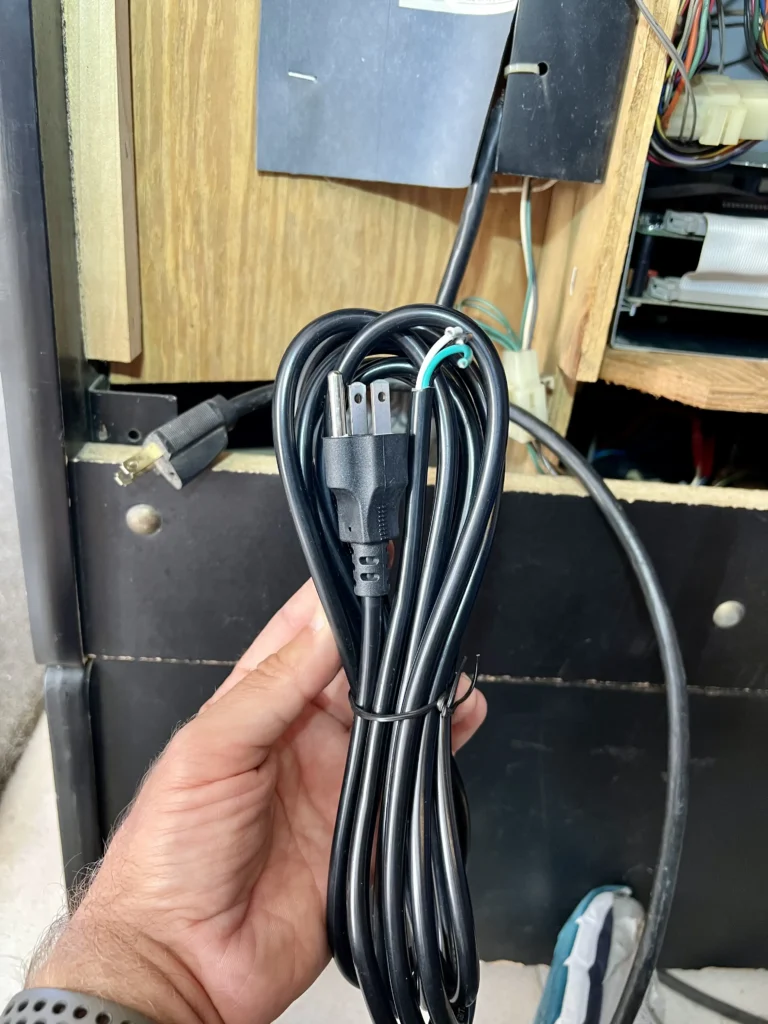

Nada como um cabo de força novinho:

A ligação do cabo de força no Track & Field Cocktail não é tão simples quanto nas máquinas Upright da Atari, por exemplo, que são basicamente plug & play. No Cocktail, é necessário acessar o regulador de entrada do cabo de força, desconectar e refazer as conexões:

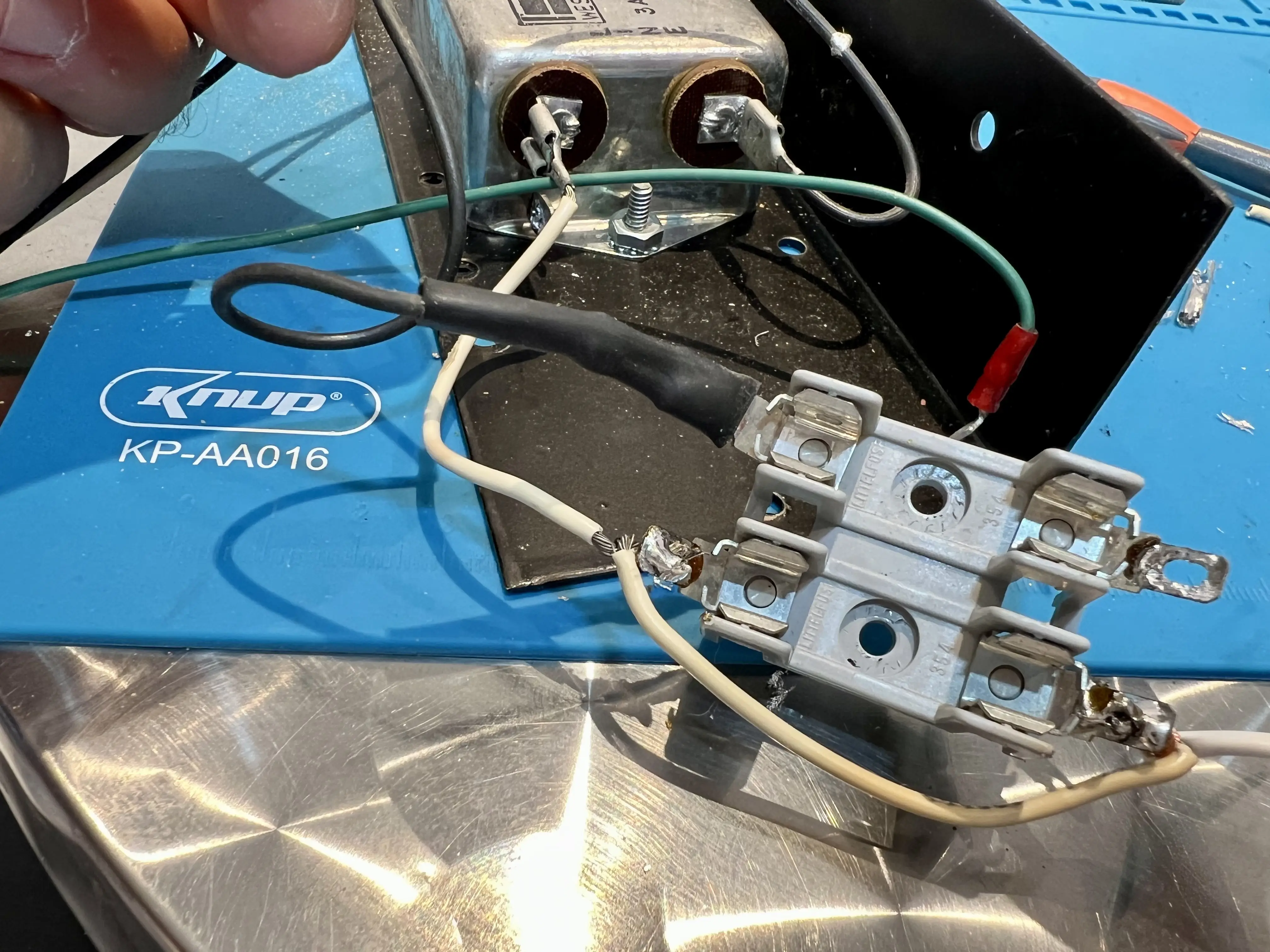

Basicamente, eu refiz todas as ligações e soldas, especialmente no porta-fusíveis, para ter certeza da qualidade da ligação. Entretanto, pela espessura dos cabos, não foi possível utilizar um conector elétrico nesta ligação:

Segue o antes e depois, considerando o cabo de força original e o novo:

A seguir, a reinserção no local original do regulador:

Fixando Peças Soltas

Por fim, outro trabalho que fiz foi revisar e fixar inúmeras peças soltas dentro do arcade, entre botões, aterramentos e outras.

A parte que deu mais trabalho foi a fixação do switch de teste junto à coin door, pois não havia indicação do local correto no manual do arcade. Tive que pedir ajuda a amigos colecionadores e obter fotos do local original.

A fixação também exigiu a compra de parafusos especiais, curtos:

O local correto é nesta parte específica da porta, com o interruptor do switch voltado para cima:

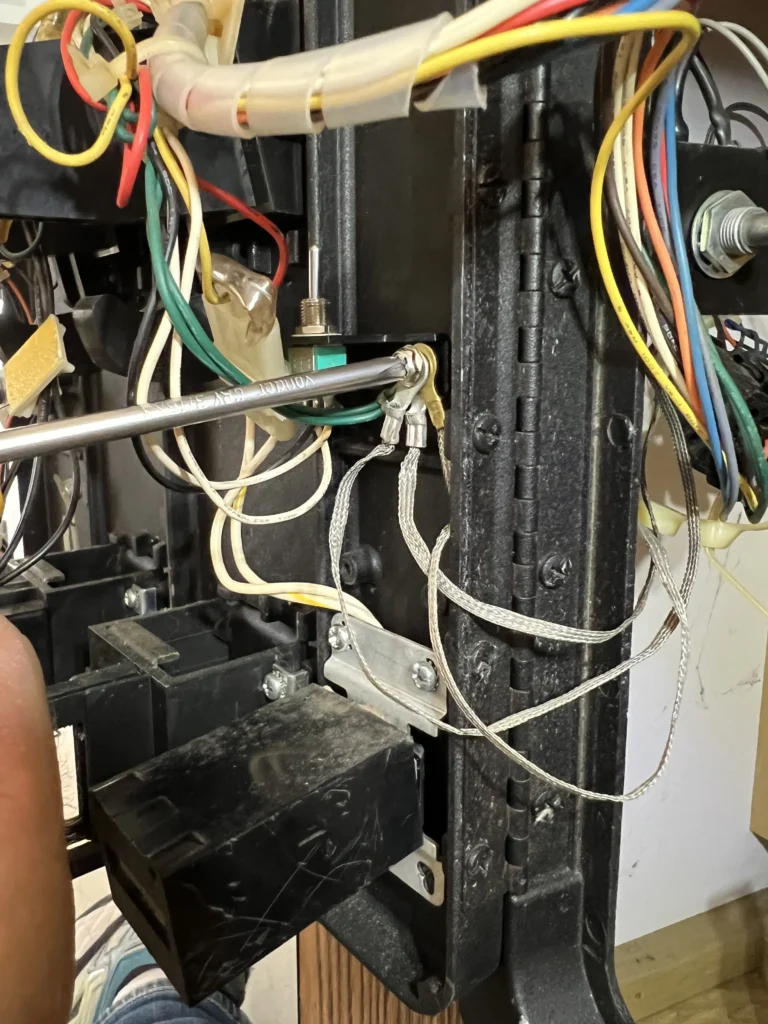

Além disso, é preciso conectar todos os cabos de aterramento neste parafuso:

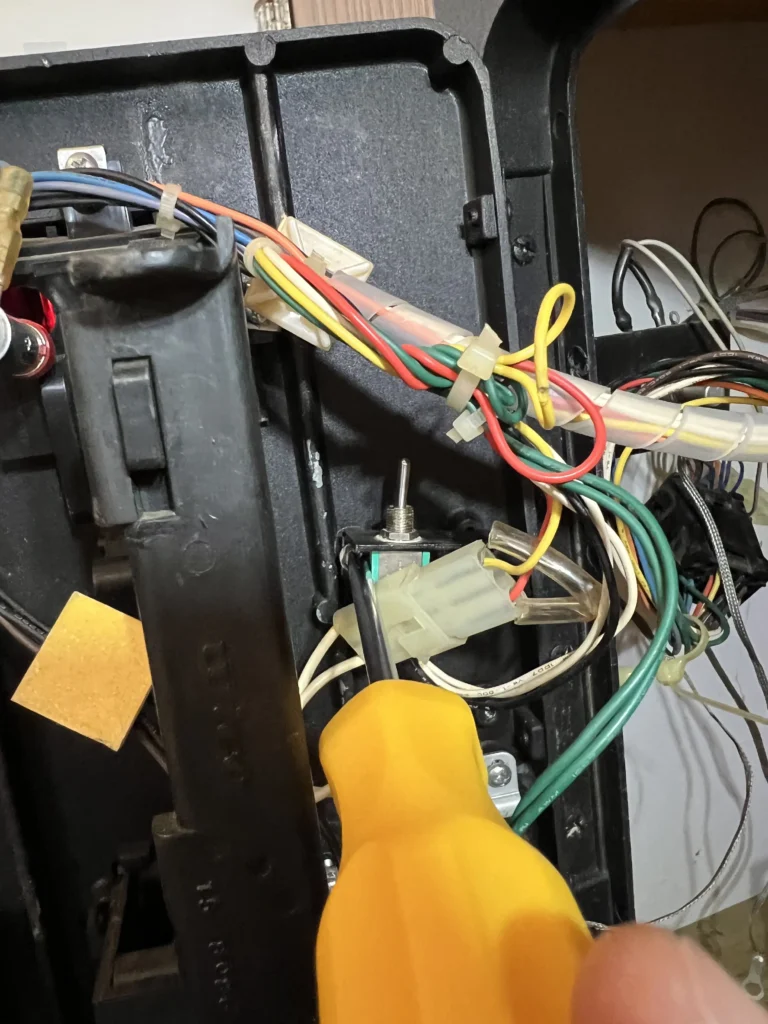

Finalmente, o switch em seu local correto, basicamente escondido atrás do emaranhado de cabos do chicote. Demais parafusos faltantes em componentes da porta foram todos repostos:
