Super Breakout #12: Suporte do Painel e Volume Pot

Durante o processo de remontagem do arcade Super Breakout, da Atari, simplesmente não consegui achar um dos braços metálicos em “L” utilizados para suporte e fixação do painel de controle que foram enviados para zincagem.

Na foto abaixo, é possível ver que o suporte do lado direito estava faltando, e não o achei em local algum.

Como solução, retirei um dos suportes e enviei a um fornecedor local para a fabricação de uma peça idêntica e um novo banho de zinco.

O resultado foi inacreditável! Ficou perfeito. Olhando estas duas peças, tenho dúvidas de qual é a original e qual é a cópia. Existem sutis diferenças entre elas, mas não é possível dizer qual possui a melhor qualidade:

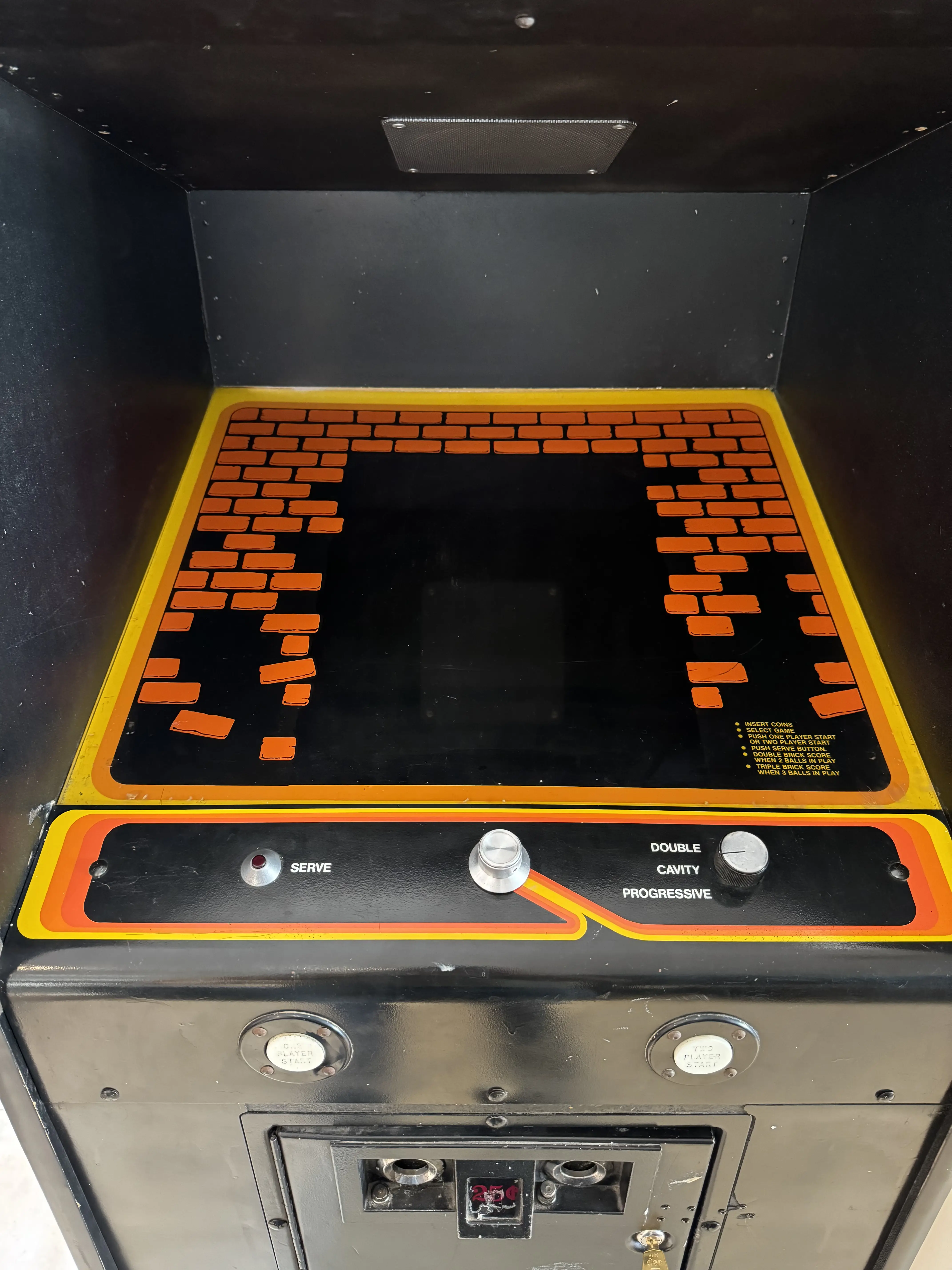

Problema resolvido, o painel foi corretamente fixado novamente.

O “Problema” do Volume

A esta altura, eu estava com o gabinete totalmente reformado e o jogo funcionando, porém ainda não havia conseguido resolver o problema do volume. O jogo simplesmente estava mudo.

Comecei a fazer o diagnóstico. Inicialmente, acessei os alto-falantes para a realização do teste mais simples:

Este é um teste básico bem interessante no qual, através de uma simples pilha, é possível obter som nos falantes e verificar se eles funcionam.

Também fiz o teste no circuito de energia do arcade, e não detectei nada de errado.

Em seguida, a suspeita foi o “tal” do potenciômetro de volume da Atari, o famoso “Atari Volume Pot”. Esse componente eletrônico é lendário, pois possui como características 50 ohms de impedância e 12,5W de potência, uma combinação que não é encontrada em nenhuma peça do mercado. Falo mais a respeito desse potenciômetro e da quase impossibilidade de encontrá-lo no mercado, além da lenda Bob Roberts, neste post a respeito da restauração do meu arcade Asteroids.

Esse potenciômetro, em todos os arcade games da Atari que o utilizam, costuma ficar do lado esquerdo da abertura da porta, junto com o test switch, e ele realmente apresenta problemas com o passar do tempo.

Como eu não tinha nenhum potenciômetro de reserva, entrei novamente em contato com a Alice, do Bob Roberts, da mesma forma que explicado no post do Asteroids. Ela me relatou que, surpreendentemente, ainda tinha nada menos do que 2 potenciômetros novos da época da Atari, ou seja, peças novas com 50 anos de fabricação a US$ 32 cada.

Ela acrescentou, ainda, que seria bom eu ficar com os 2, pois, para comprar novamente, ela iria pagar cerca de US$ 100 em cada peça no atacado, inviabilizando a revenda.

Enfim, após, mais uma vez, pedir a um amigo americano que enviasse um cheque por correio para a Alice e fazer toda a triangulação da peça, finalmente, cerca de 30 dias depois, recebi os potenciômetros no Brasil.

Uma coisa de que eu não gosto é que os potenciômetros que vi até agora em arcades originais sempre estão ligados com solda. Geralmente, opto por ligá-los através de conectores metálicos.

Após realizar a substituição, fica o registro da suavidade que deve ter um potenciômetro novo:

Com todo o cuidado, procurei cortar o mínimo possível do chicote original do arcade para poder desencapar os fios e crimpar conectores fêmea compatíveis com os diminutos plugs do potenciômetro.

O resultado: um acabamento bem diferente – confira o antes e depois.

O problema é que, mesmo após a substituição do potenciômetro, eu ainda não estava obtendo volume. Cheguei a instalar um bypass pra jogar o controle full do volume para o falante, e, mesmo assim, nada.

Neste momento, já imaginando que a única alternativa seria um problema na placa-mãe, resolvi retirá-la para avaliação. E foi aí que, subitamente, vi algo em que não acreditei.

Observe, na foto abaixo, que o edge connector estava instalado levemente torto, com a parte de baixo esbarrando no suporte plástico da PCB. Poderia ser esse o problema?

Antes de mais nada, recoloquei o conector da forma correta:

E lá fomos nós para mais um teste. Então…

Apesar de contente, de certa forma esse pequeno problema tomou uma proporção enorme. Não deixei de sentir certo constrangimento. Foram cerca de 2 meses entre perceber o problema de falta de som, fazer inúmeros testes, comprar um potenciômetro através de um tortuoso caminho, recebê-lo no Brasil e instalá-lo para descobrir que o problema era somente um conector mal encaixado.

Certamente, esta vai ser mais uma daquelas histórias de restauração…
