Super Breakout #10: Remontagem 3 – PCB e Cage

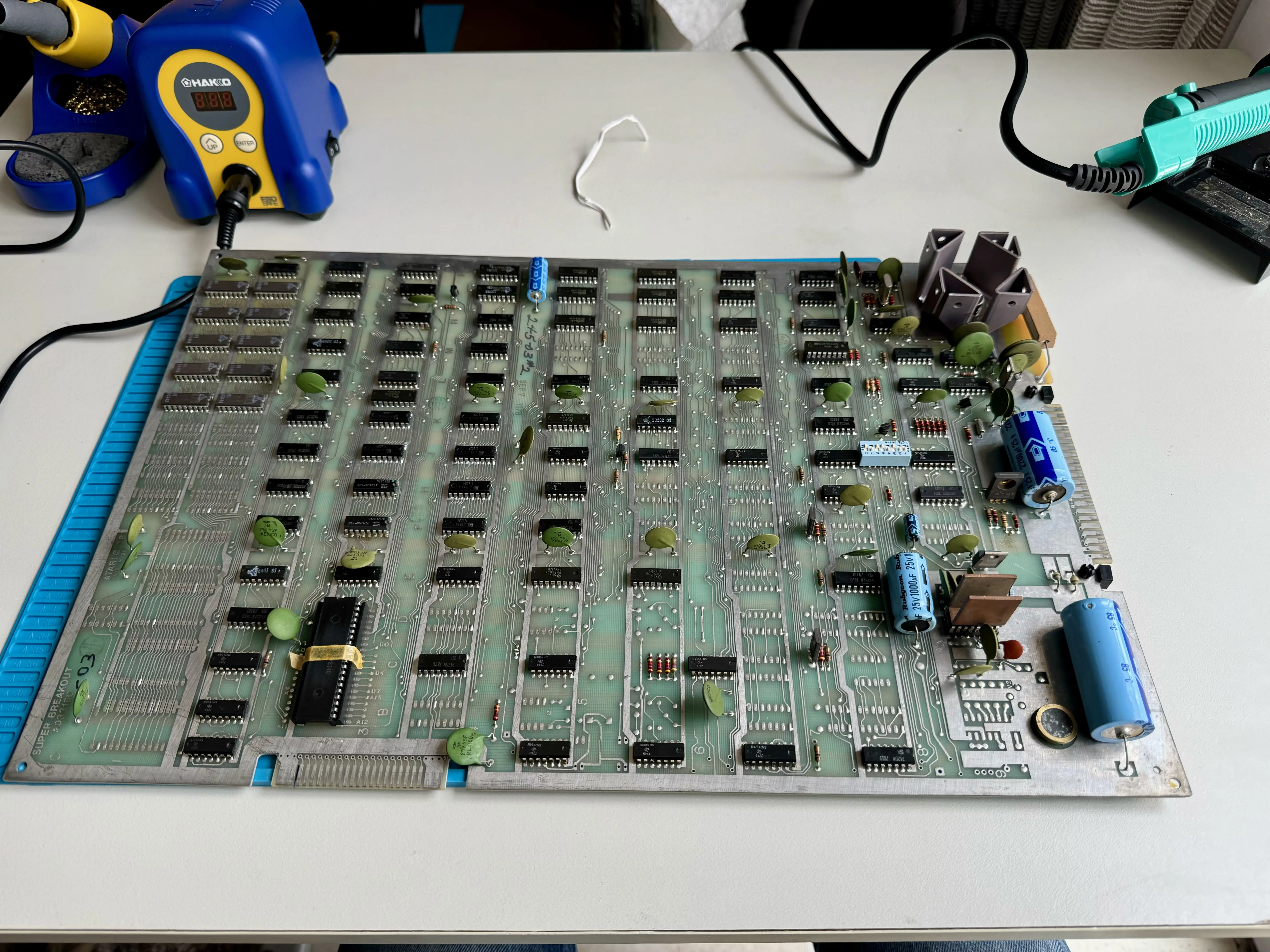

Com a parte elétrica do arcade Super Breakout, da Atari, funcionando, eu estava tranquilo para proceder à instalação da gaiola, ou cage, e da placa-mãe, ou PCB. Porém, a placa ainda necessitava de um reparo definitivo, pois eu havia improvisado uma solda em um dos braços quebrados do resistor de 4 ohms.

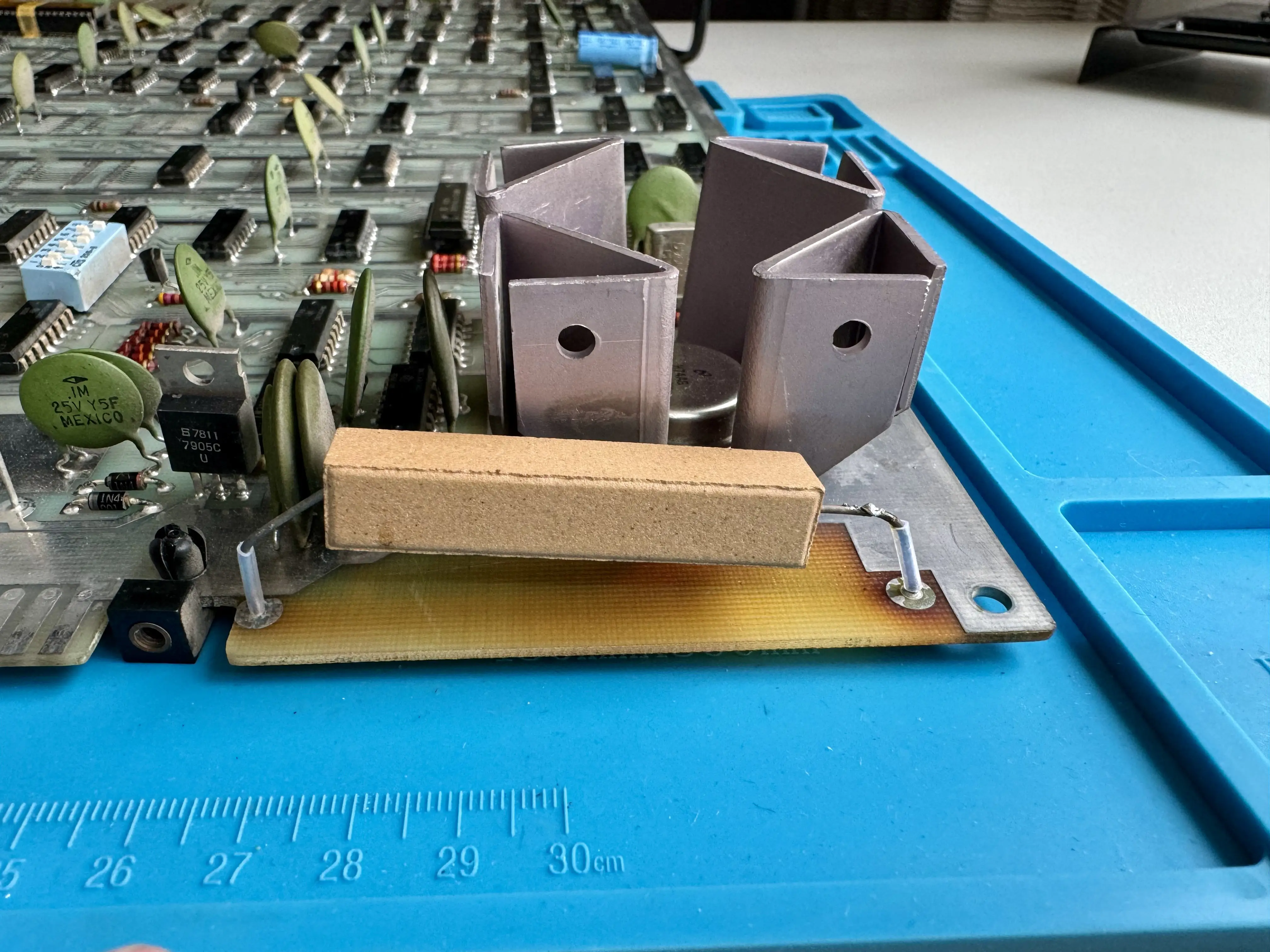

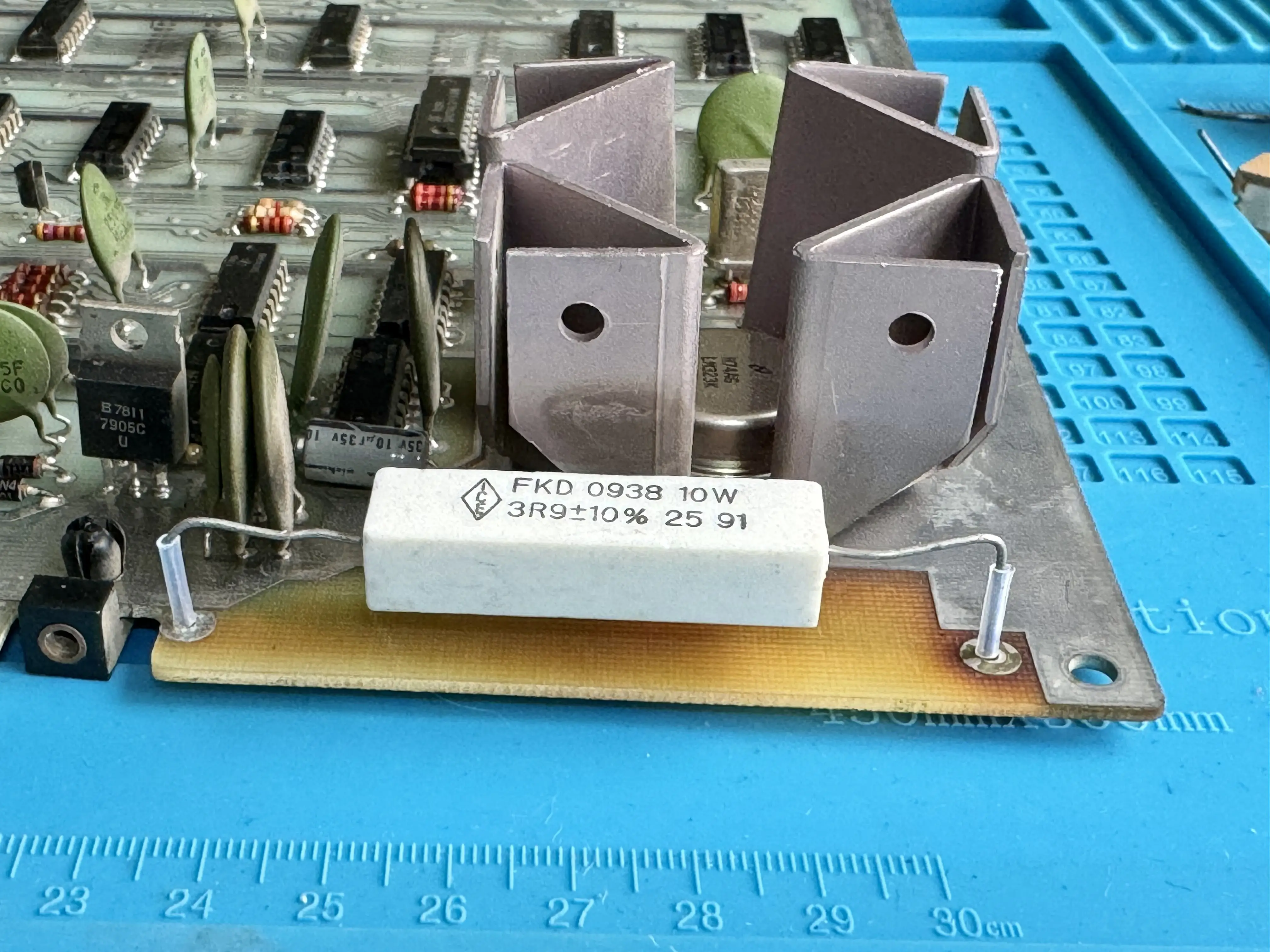

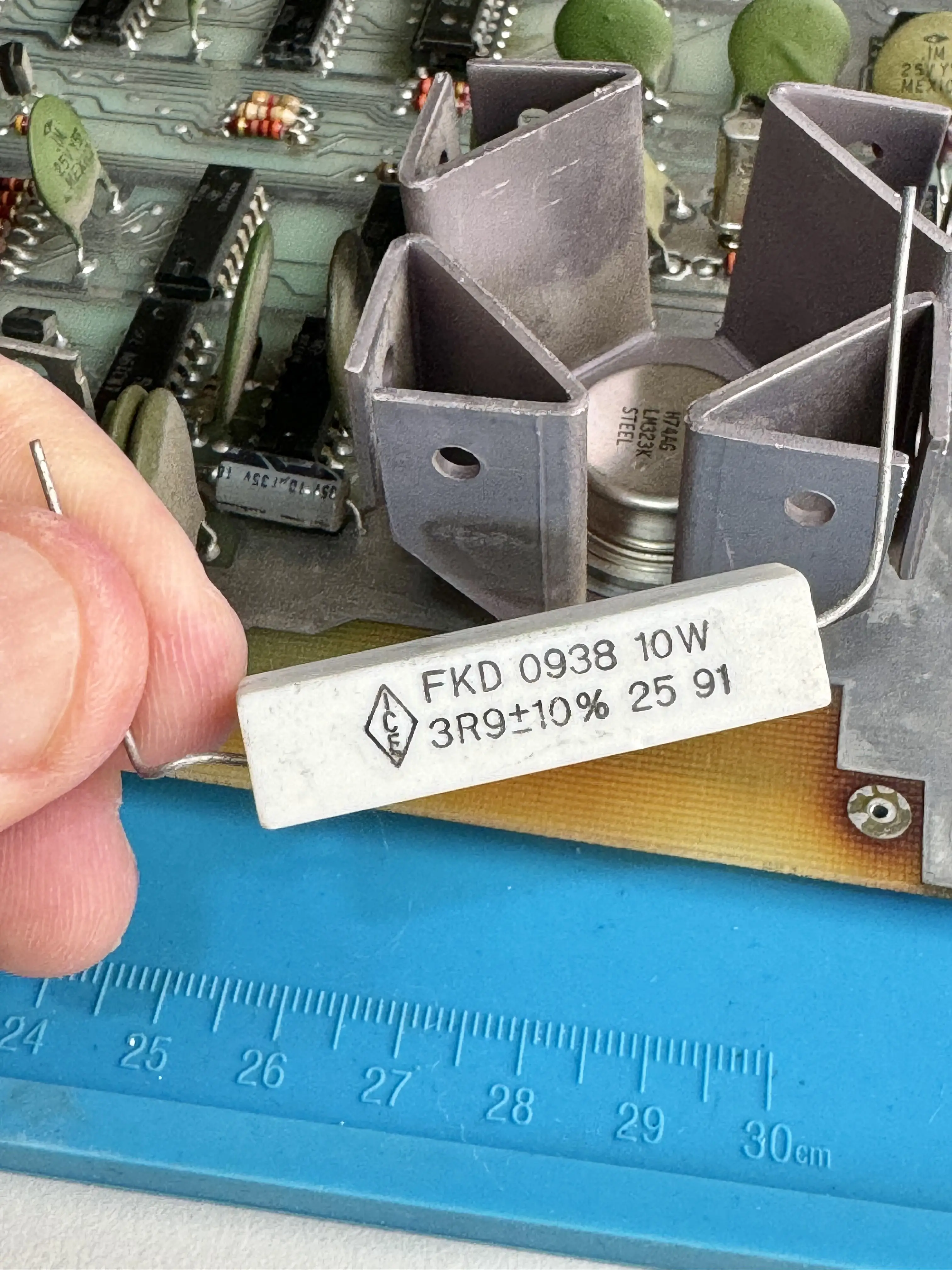

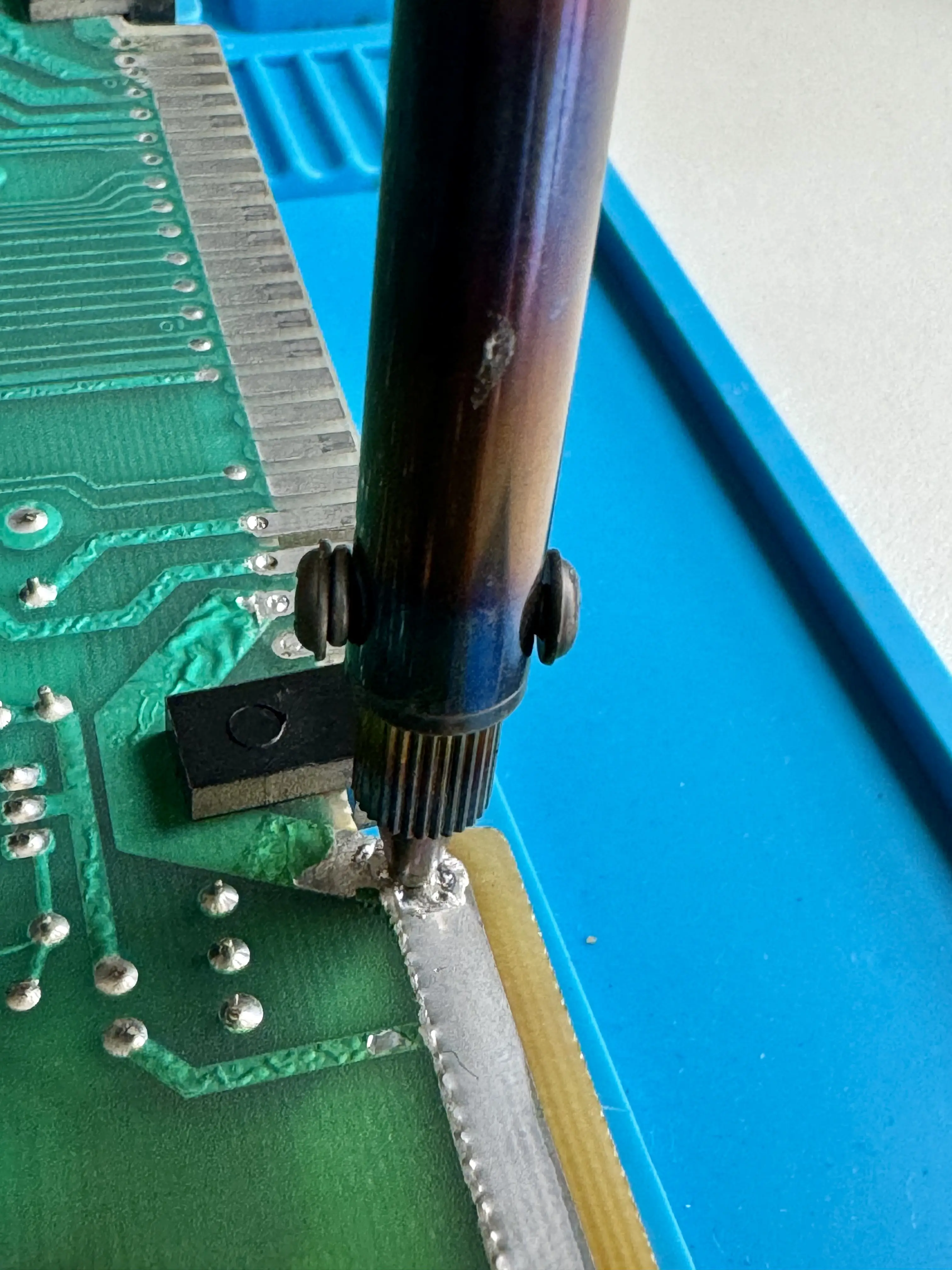

Retirei a solda, descartei a peça antiga e coloquei um resistor novo com medida nominal de 3,9 ohms e variação de 10%, ou seja, basicamente a mesma resistência. Caprichei e coloquei até os tubinhos plásticos:

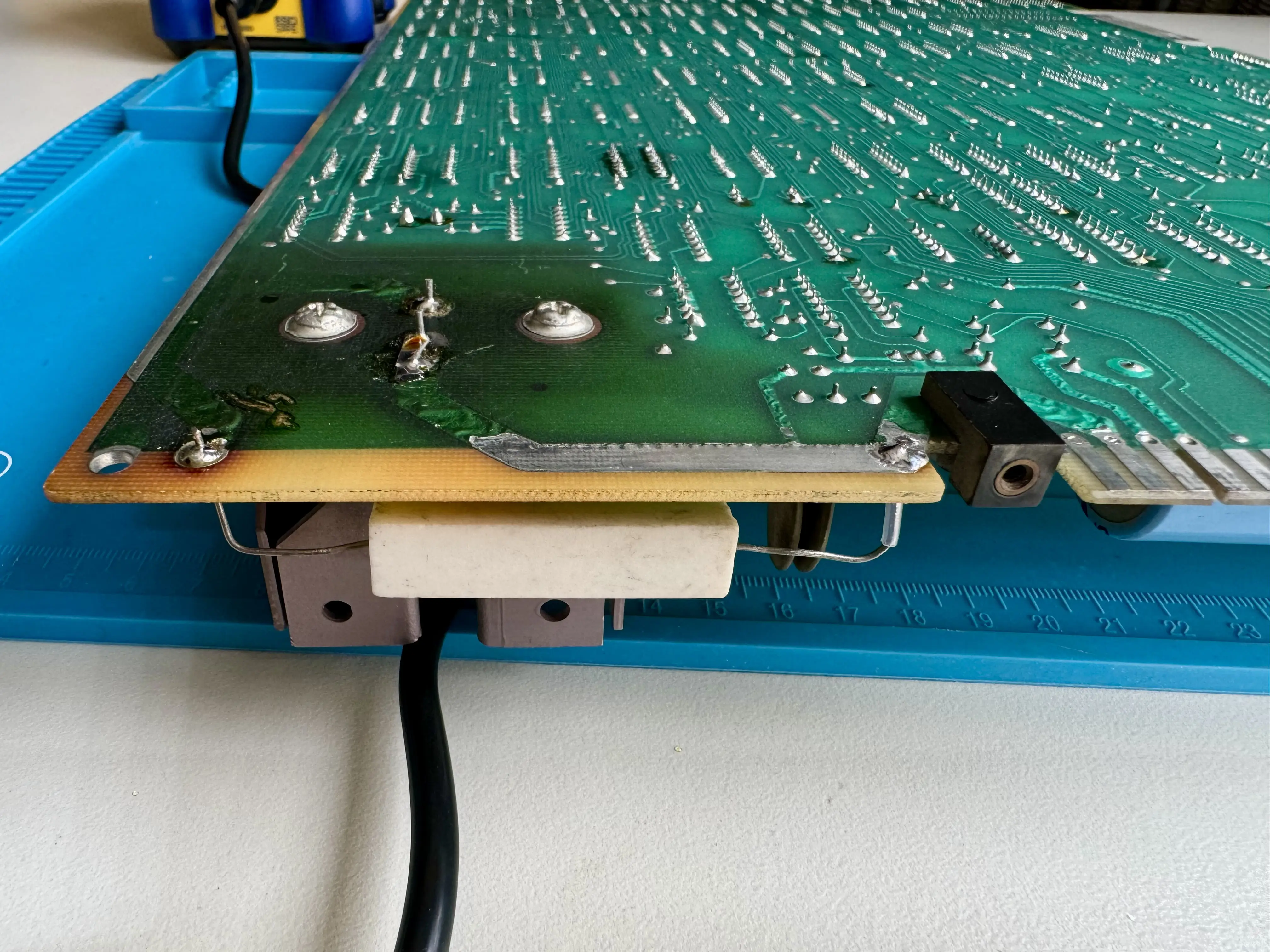

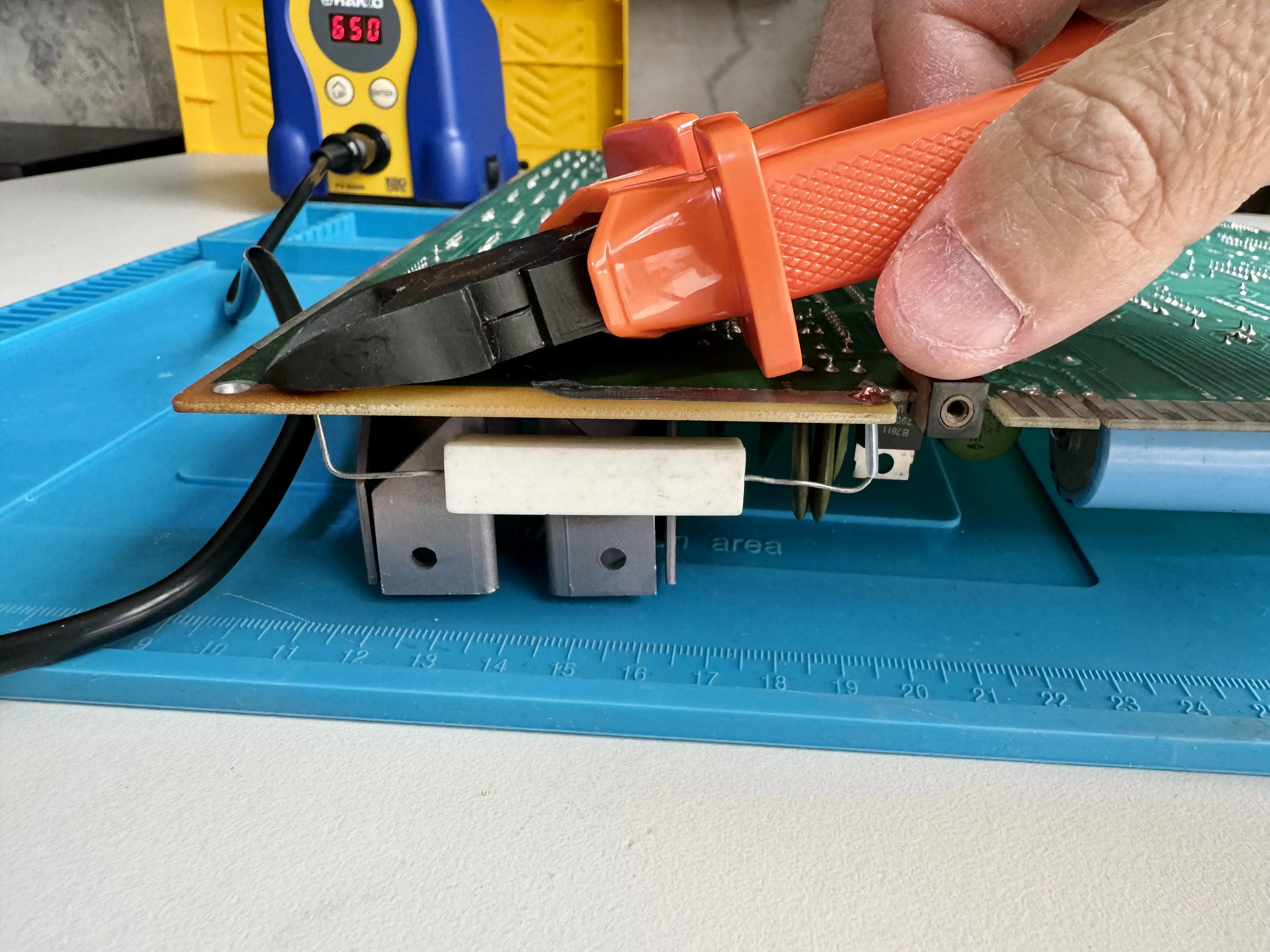

Acabei perdendo um dos tubinhos (rs). Fiz o acabamento no verso da placa, e serviço concluído.

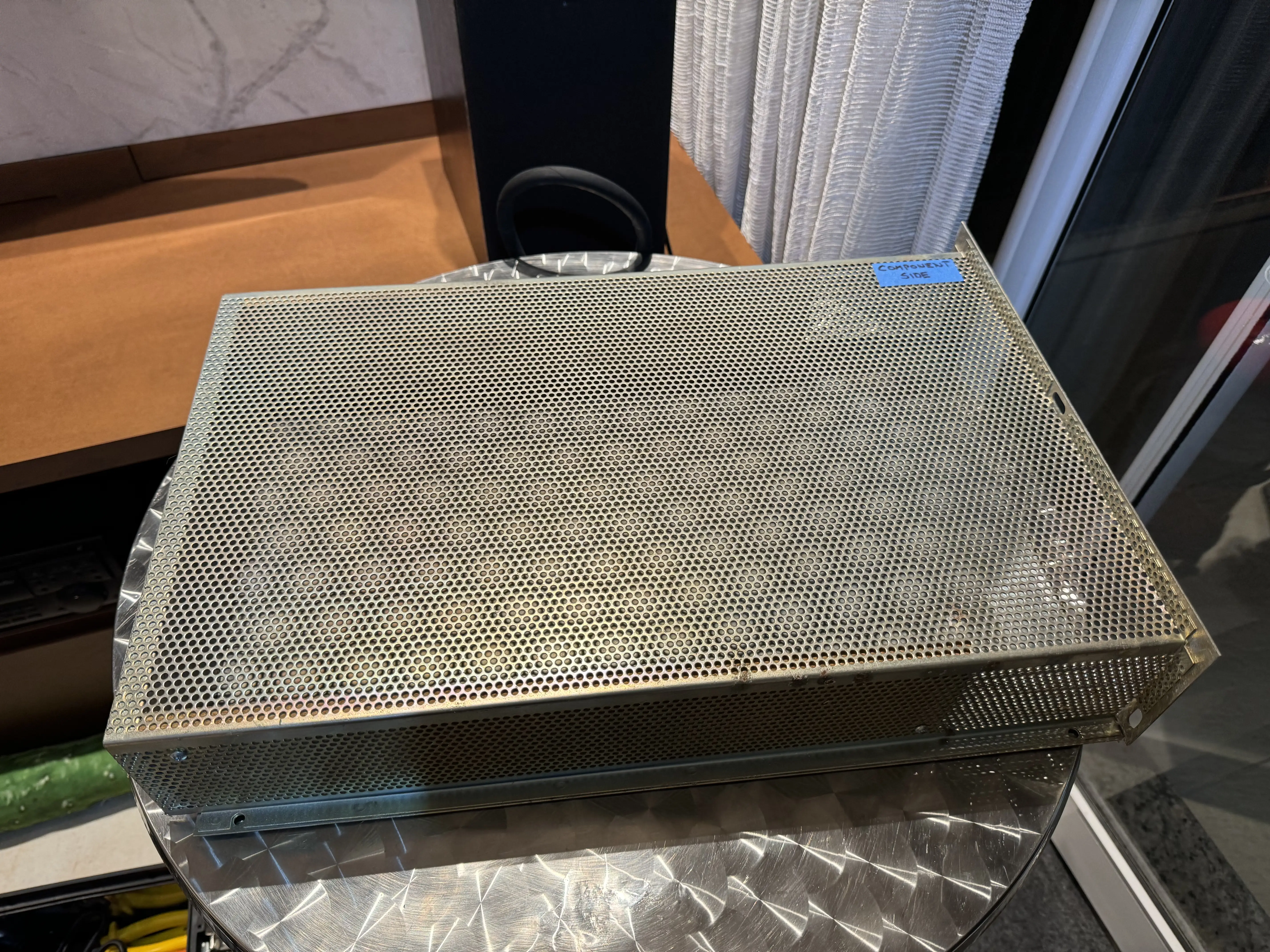

Um Belo Trabalho de Zincagem

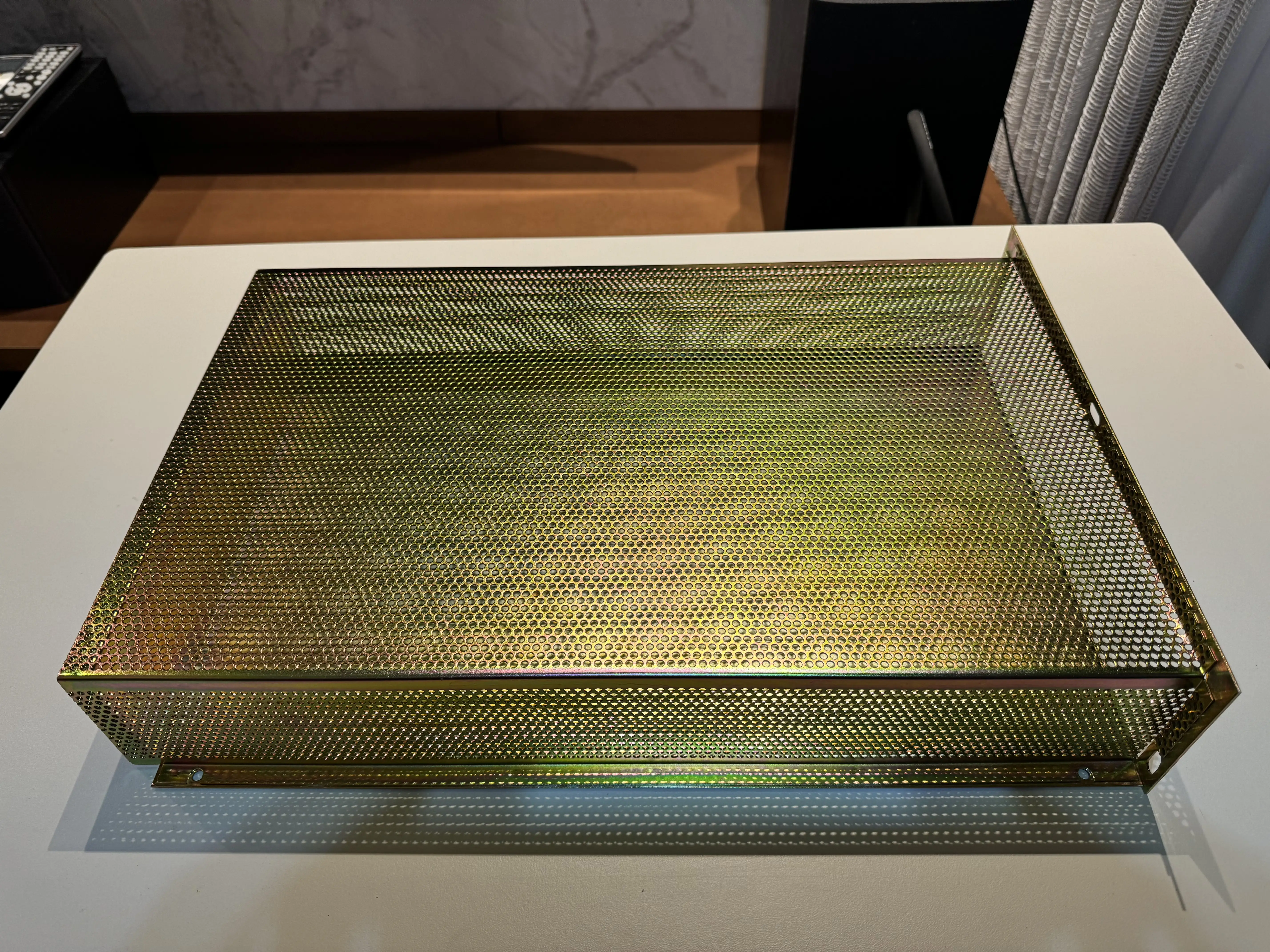

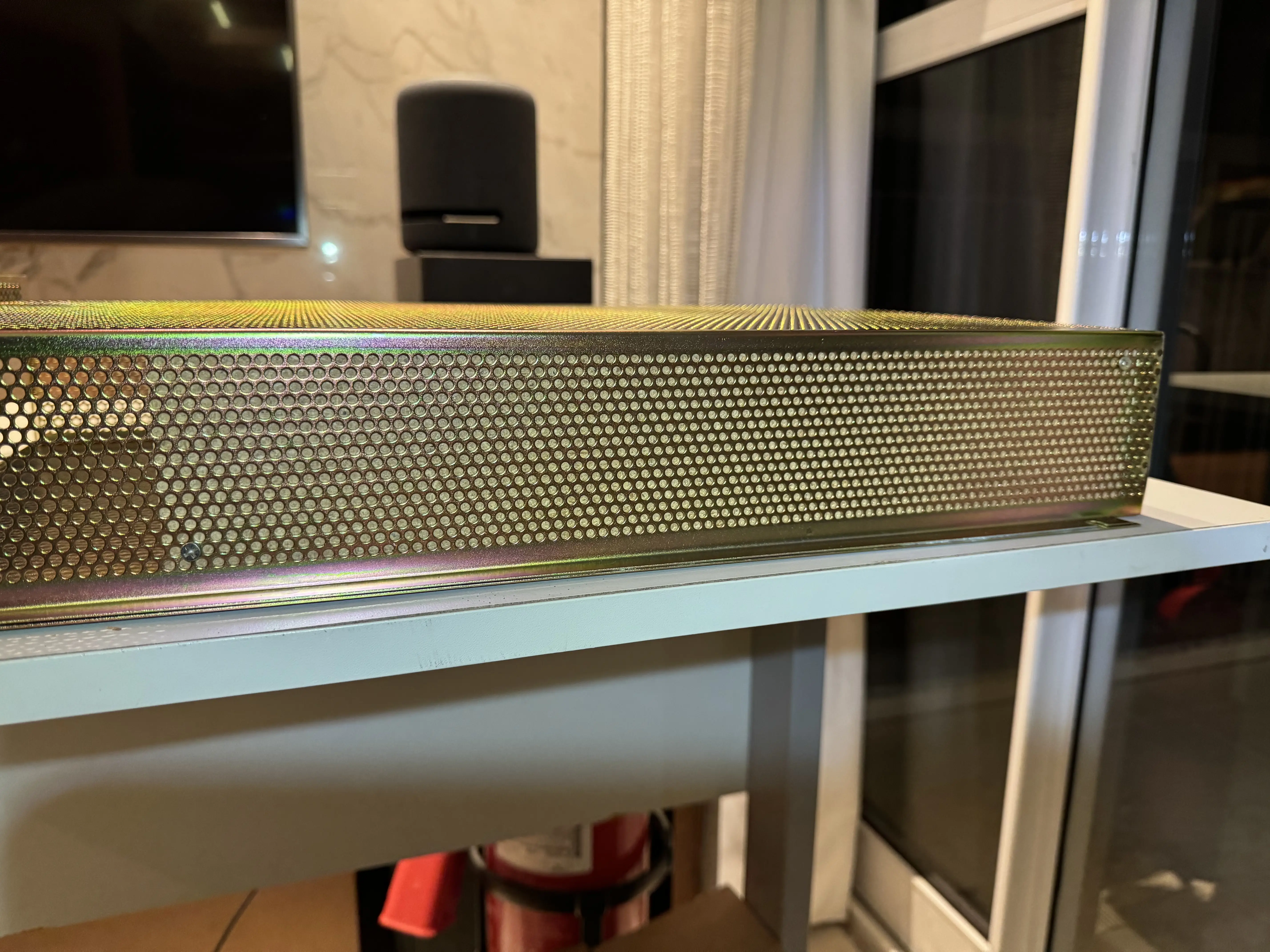

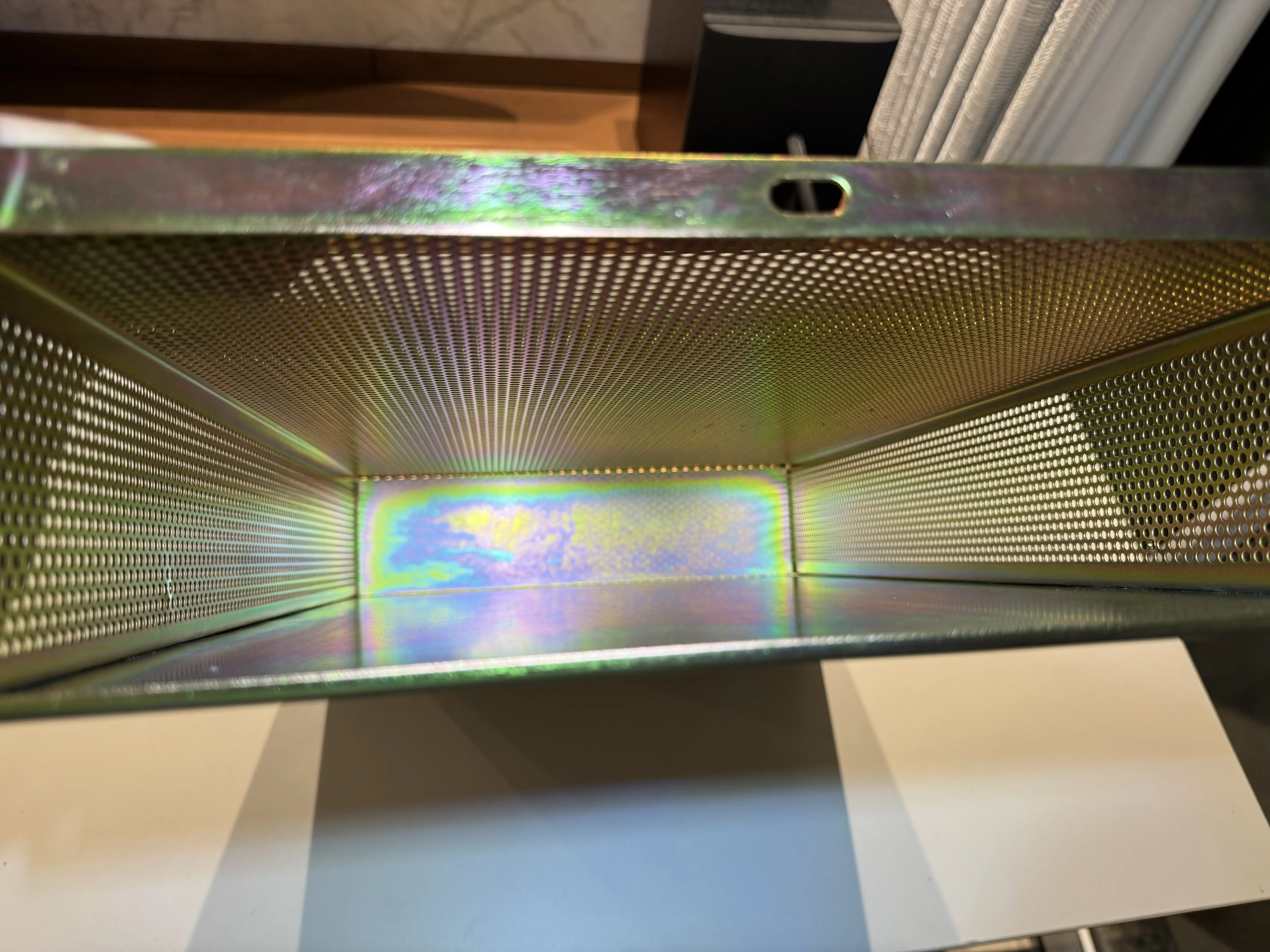

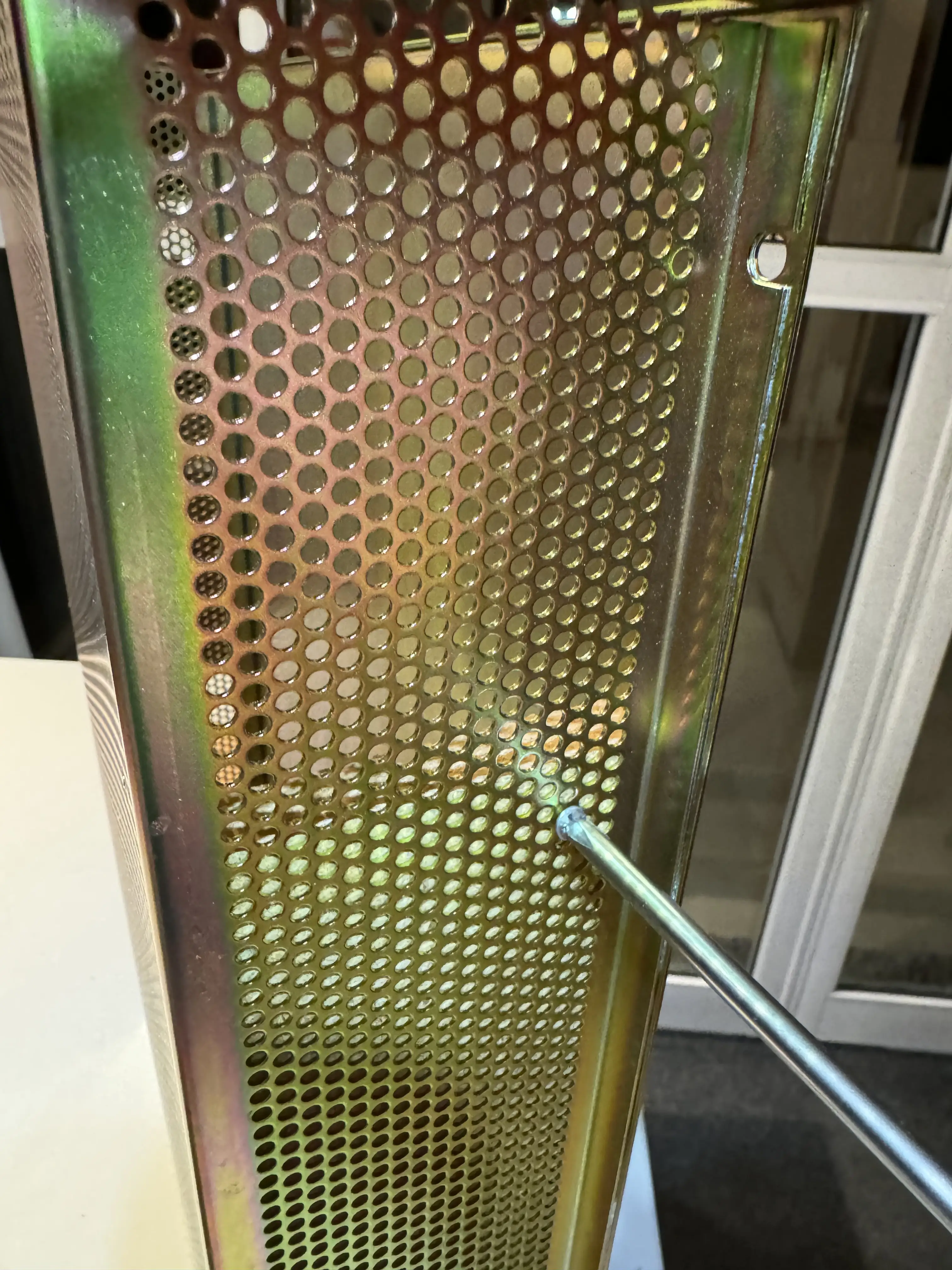

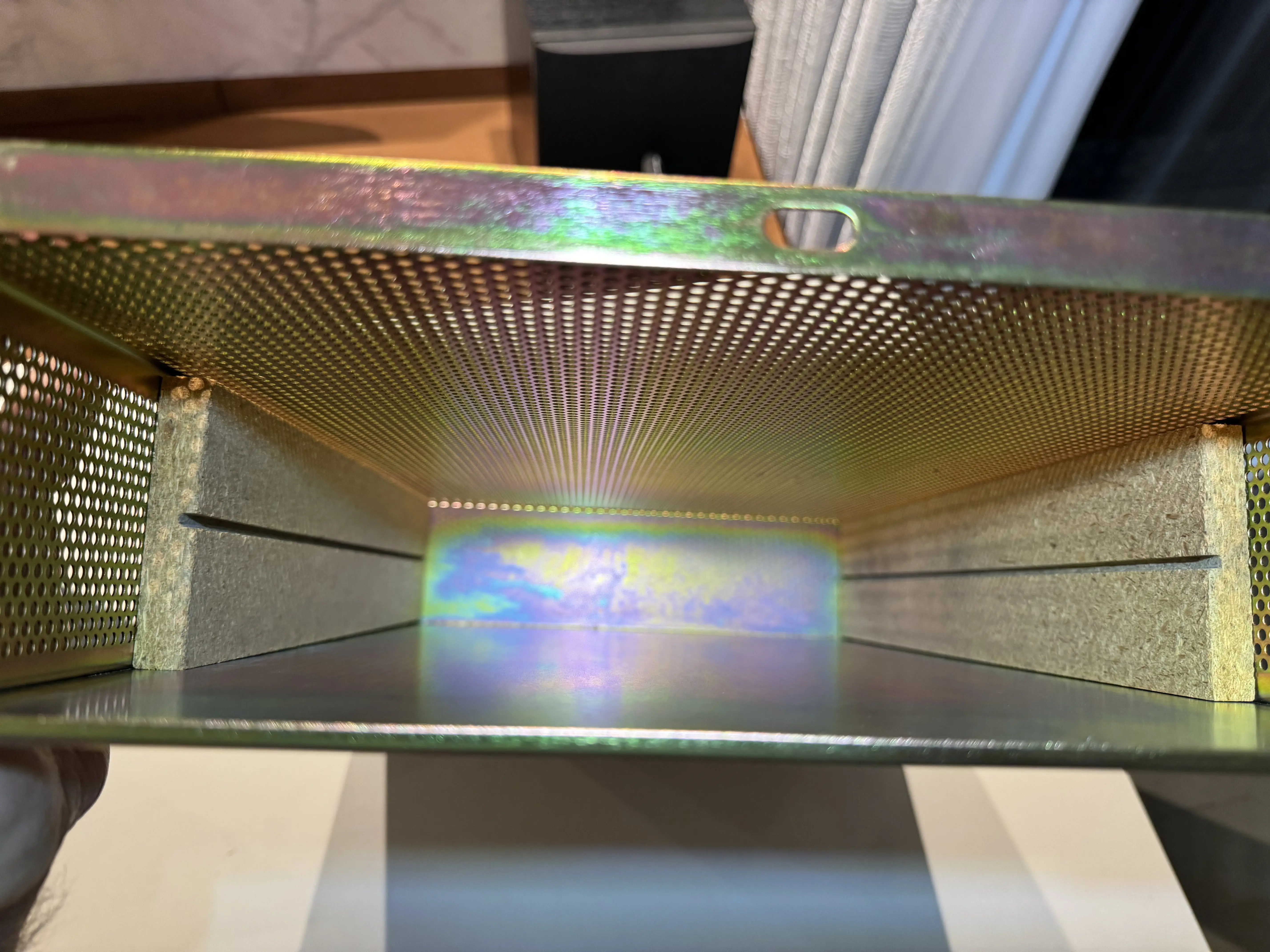

Vale a pena conferir de perto o excepcional trabalho de zincagem que foi realizado na cage do Super Breakout. A diferença é incrível.

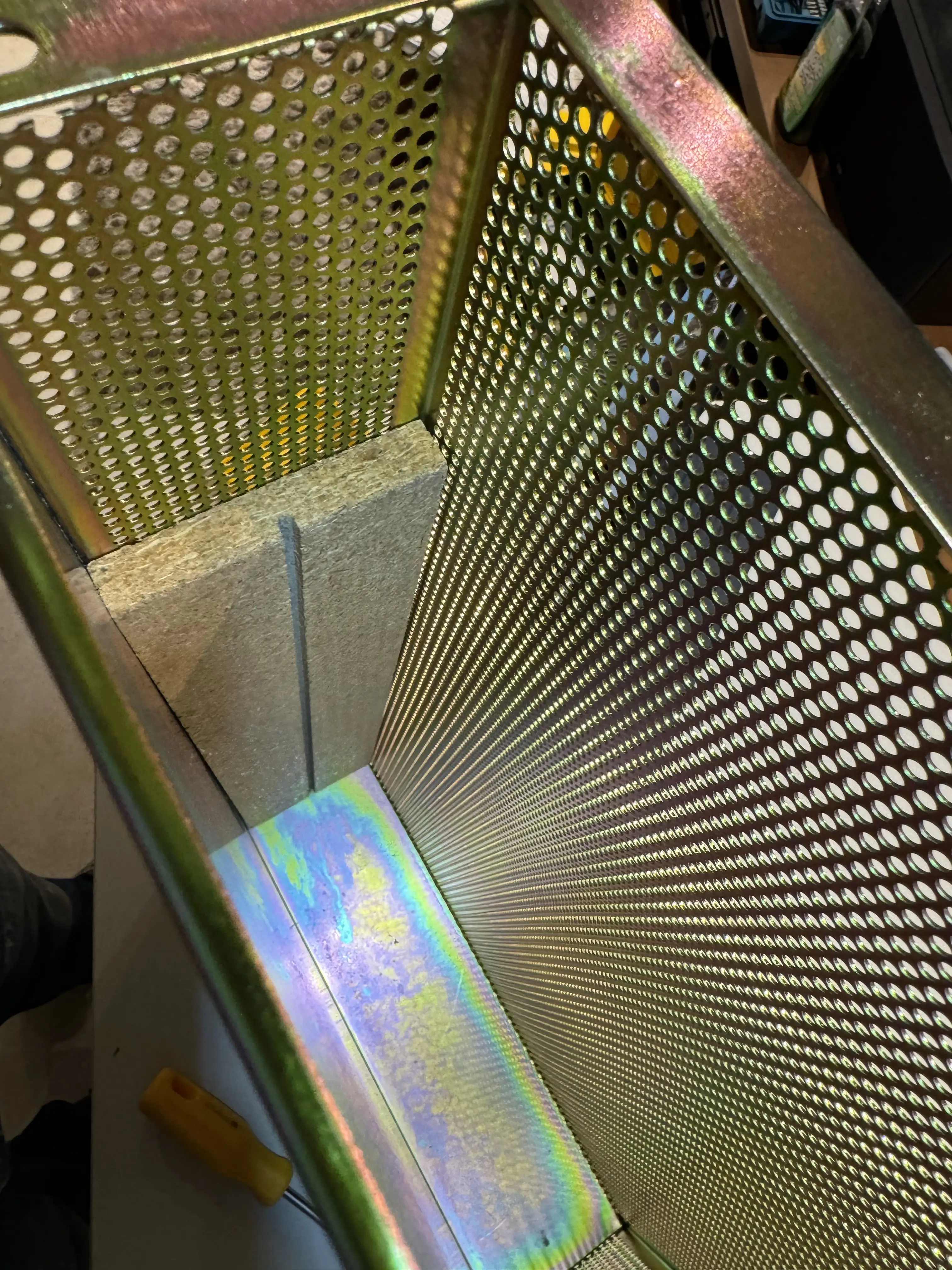

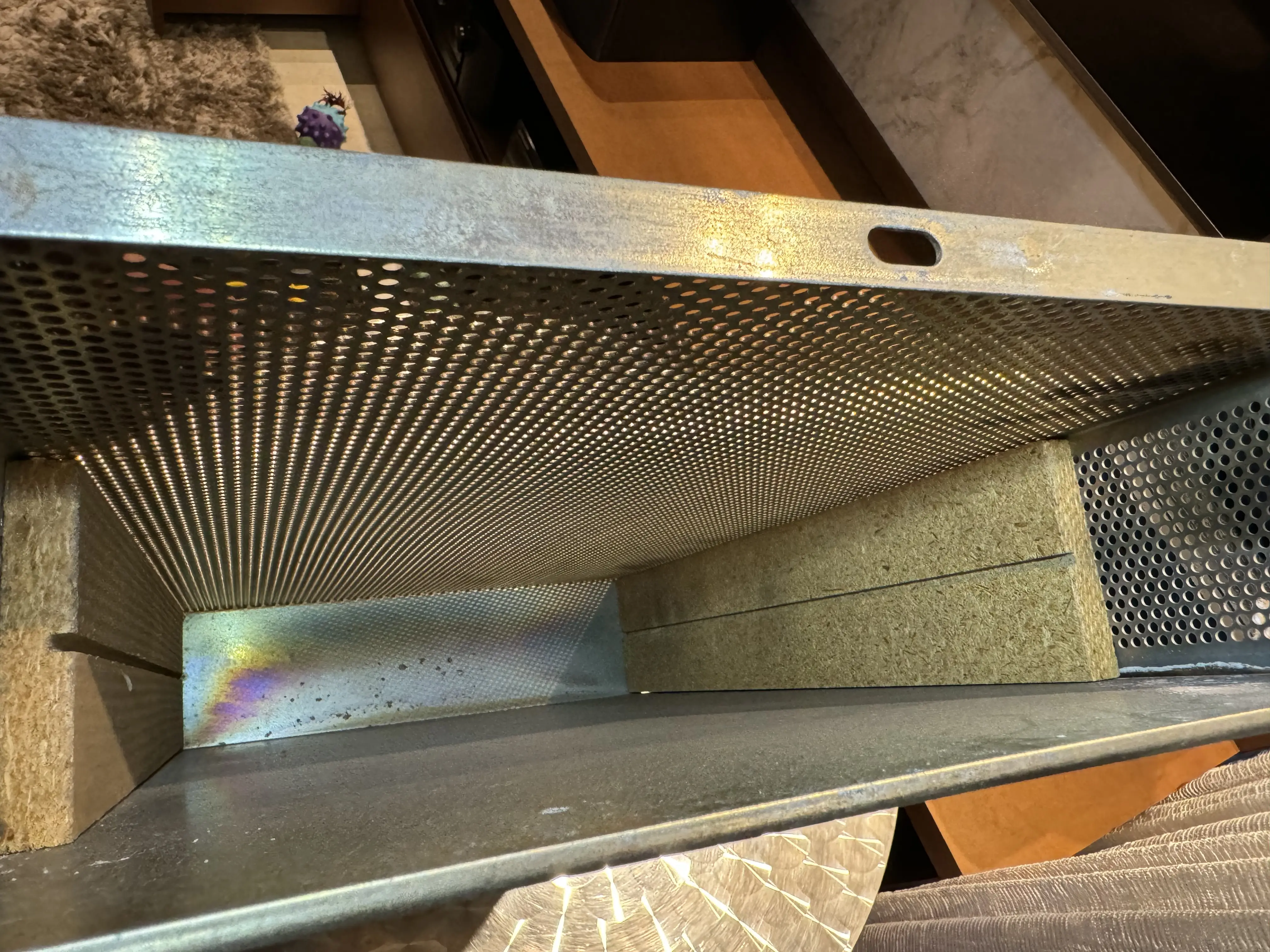

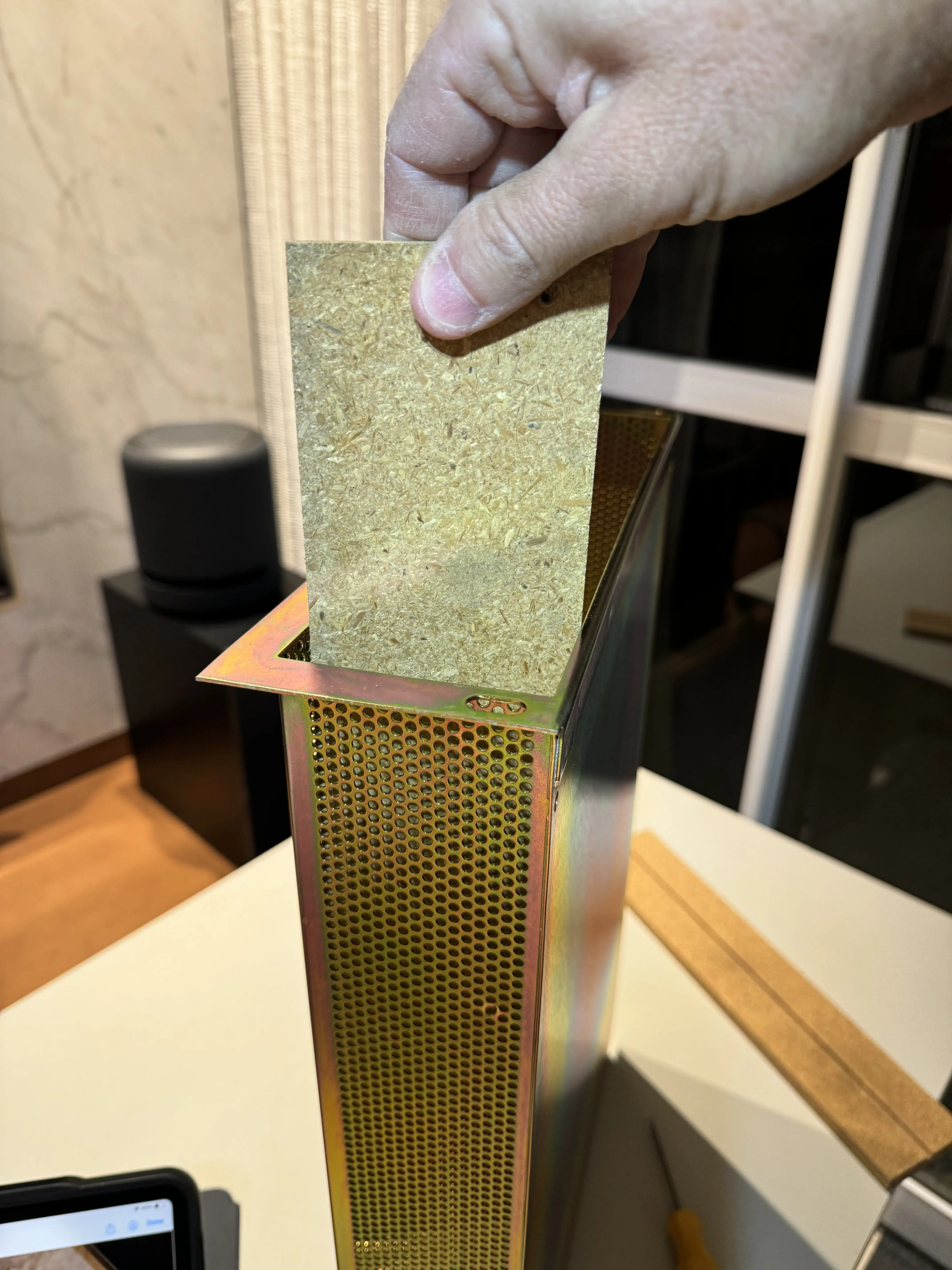

O primeiro passo, antes de fixar a gaiola no gabinete, é prender os pedaços de madeira que sustentarão a placa lógica.

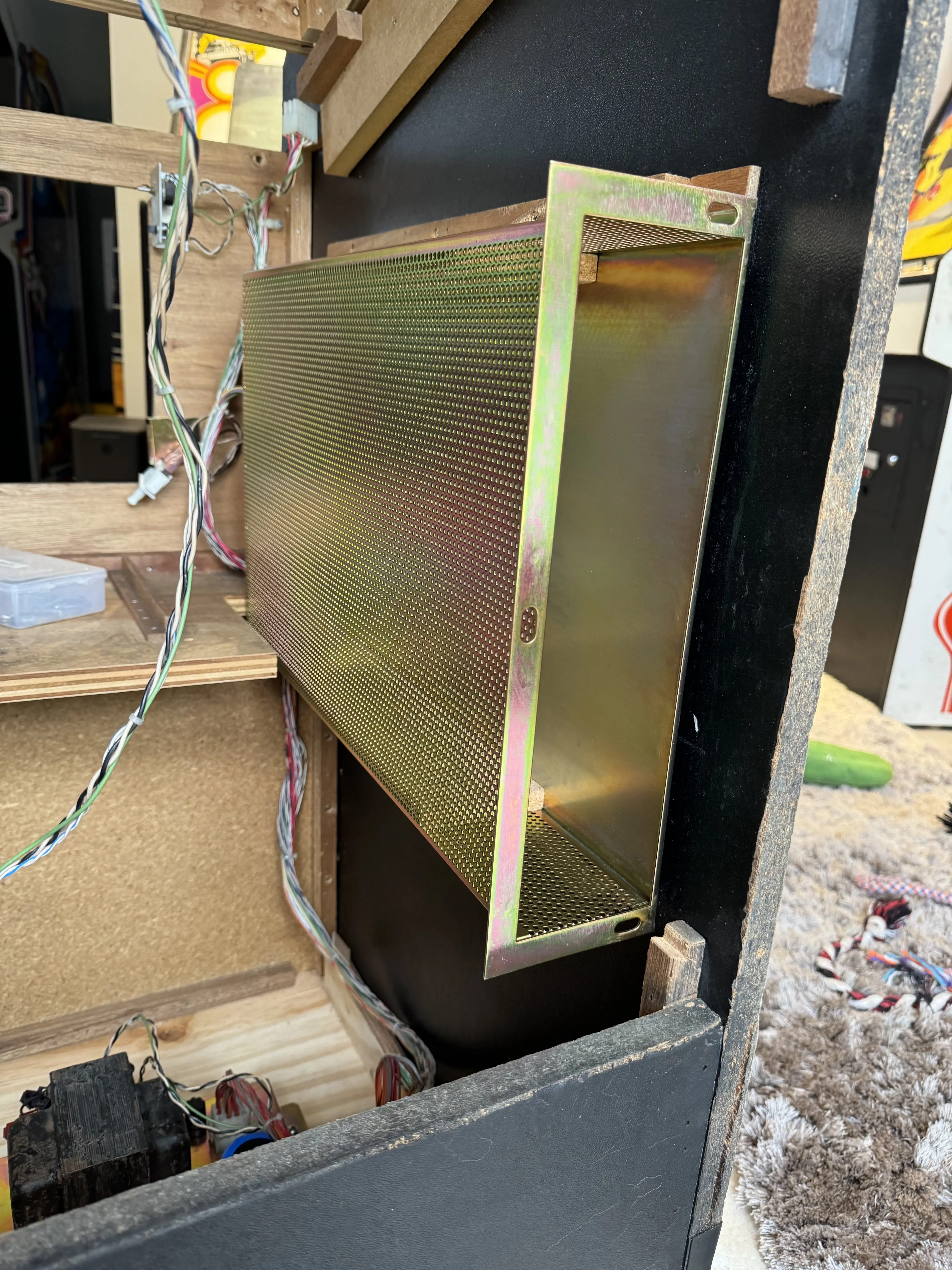

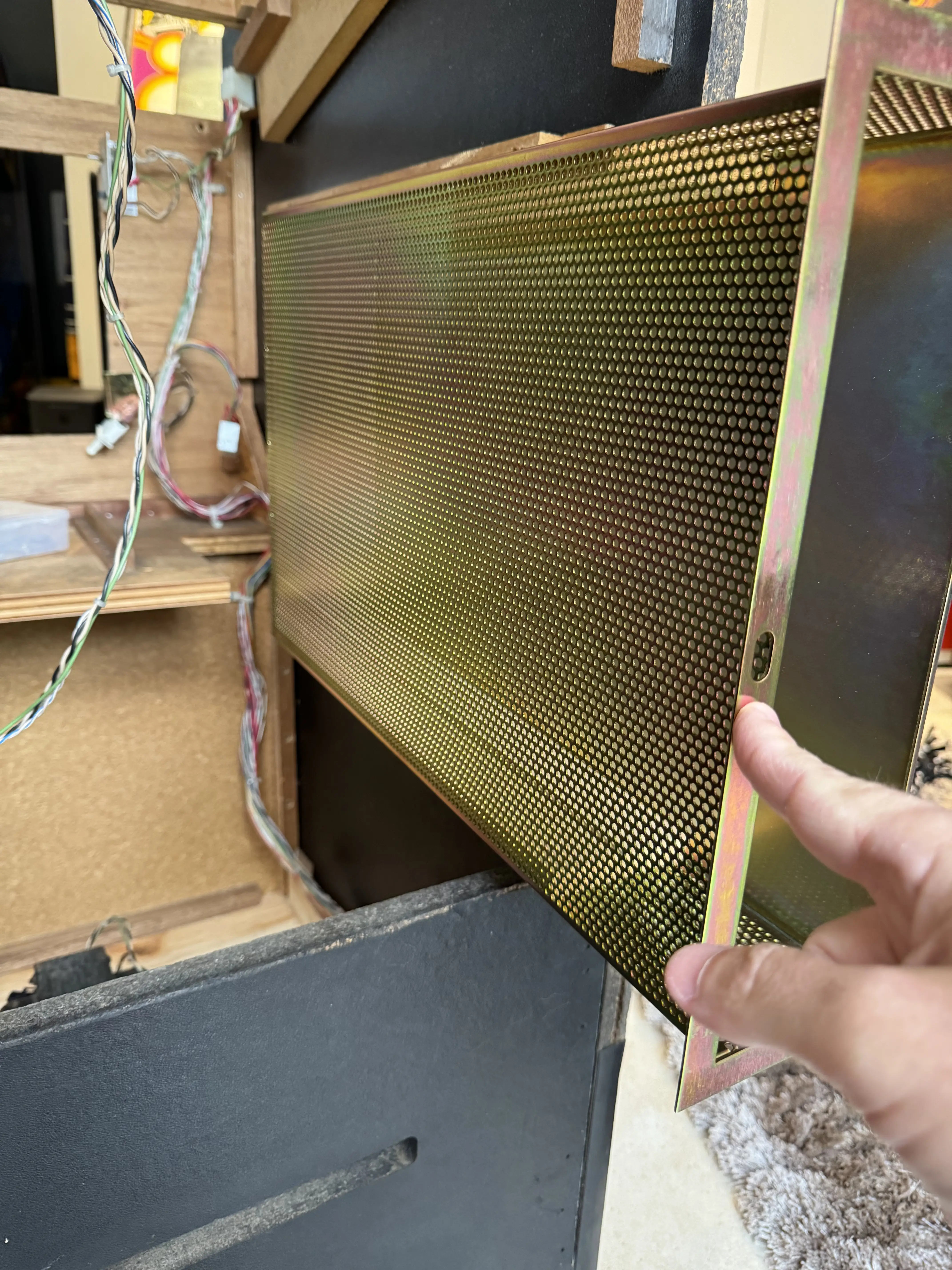

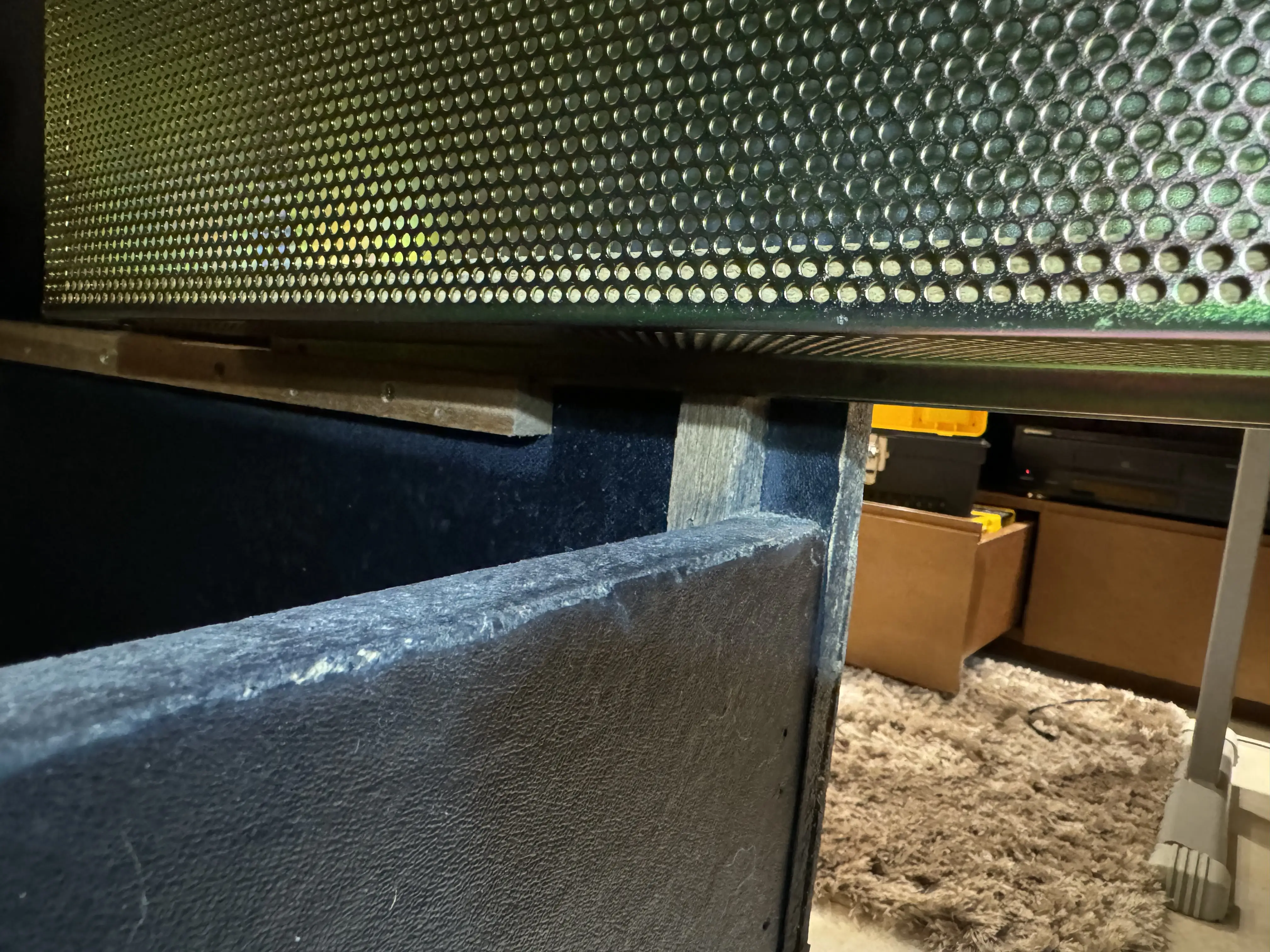

Eis que, para minha surpresa, não consegui colocar a cage no local por alguns milímetros de diferença. Os gabinetes dos arcades, muitas vezes, são construídos com enorme precisão para que os componentes entrem na medida certa. Ao reformar a parte traseira, uma ripa de madeira ficou um pouco mais alta, o suficiente para a gaiola não entrar.

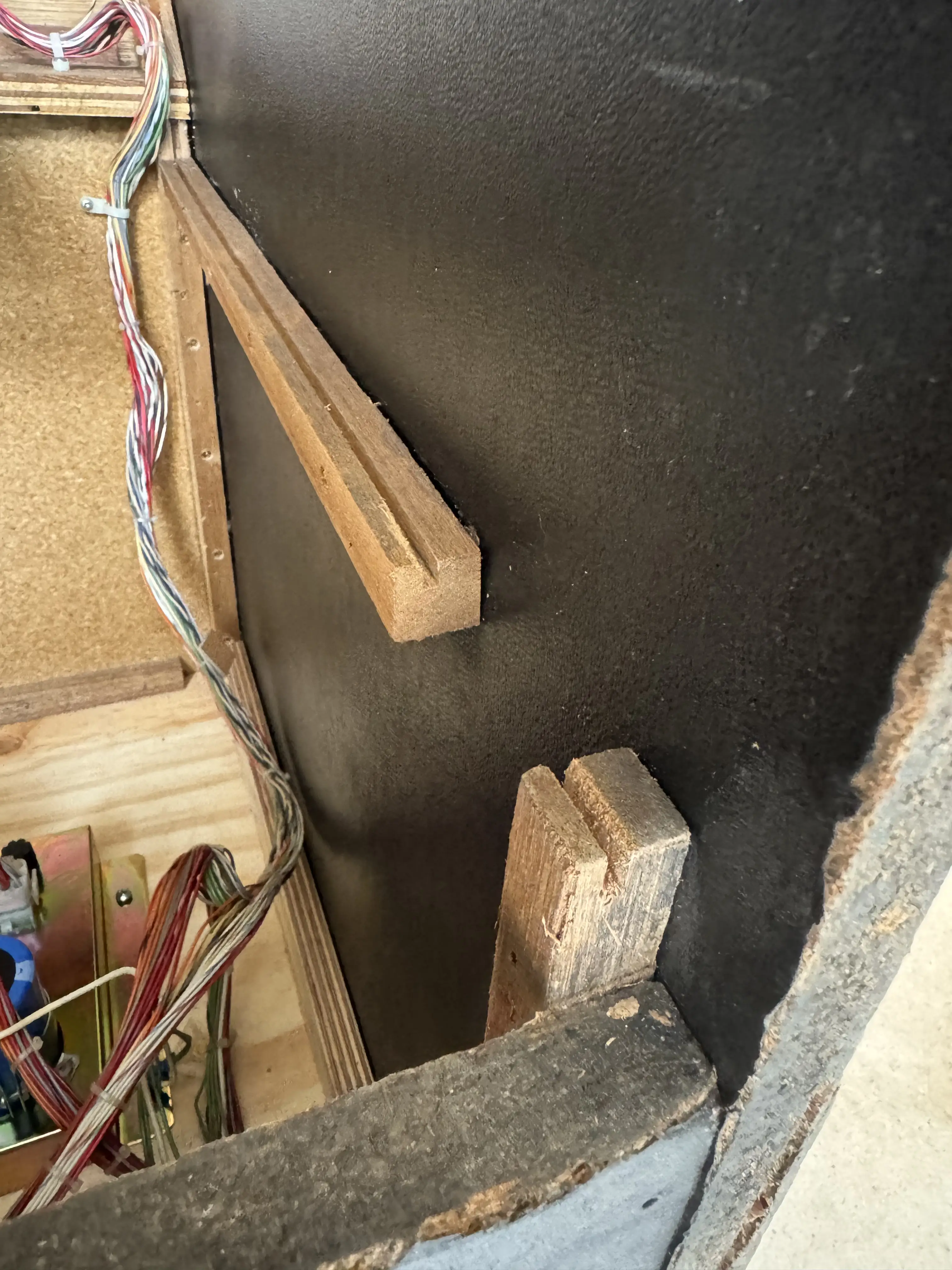

O ajuste foi muito simples. Porém, o objetivo era mexer o mínimo possível no gabinete, e para isso optamos por serrar uma ranhura na ripa de madeira:
Porém…

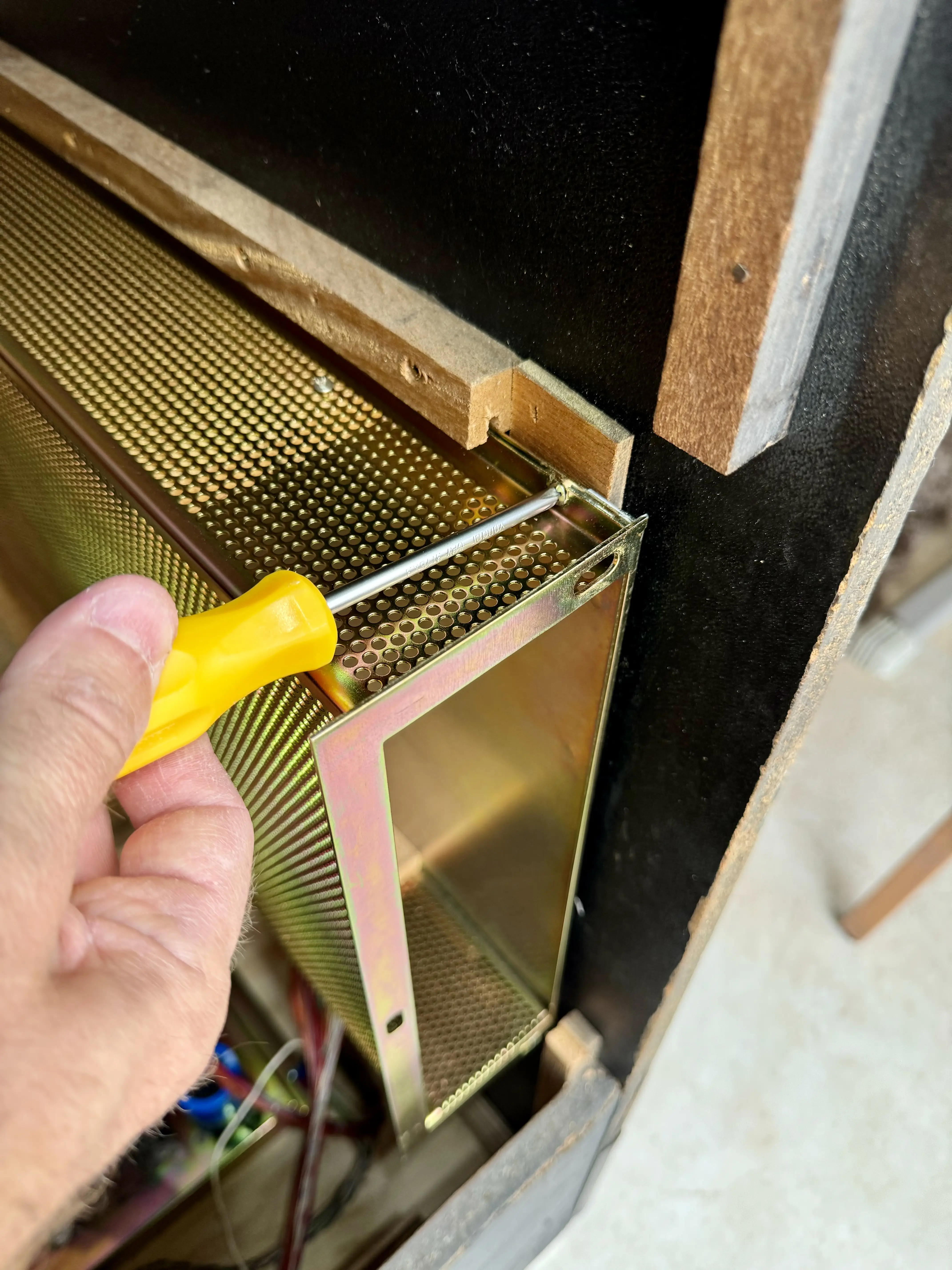

Mais um ajuste foi realizado.
E, finalmente, funcionou.

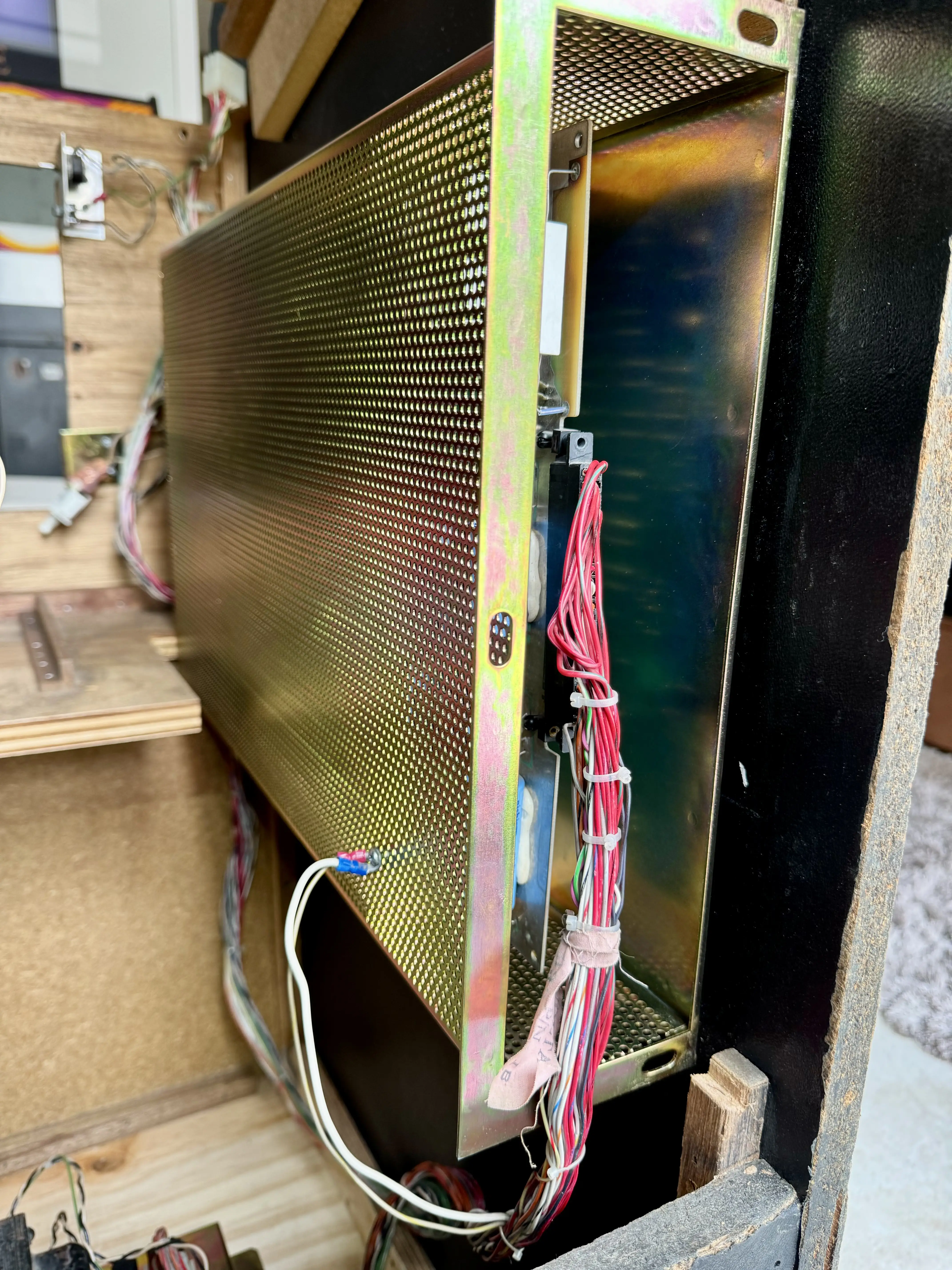

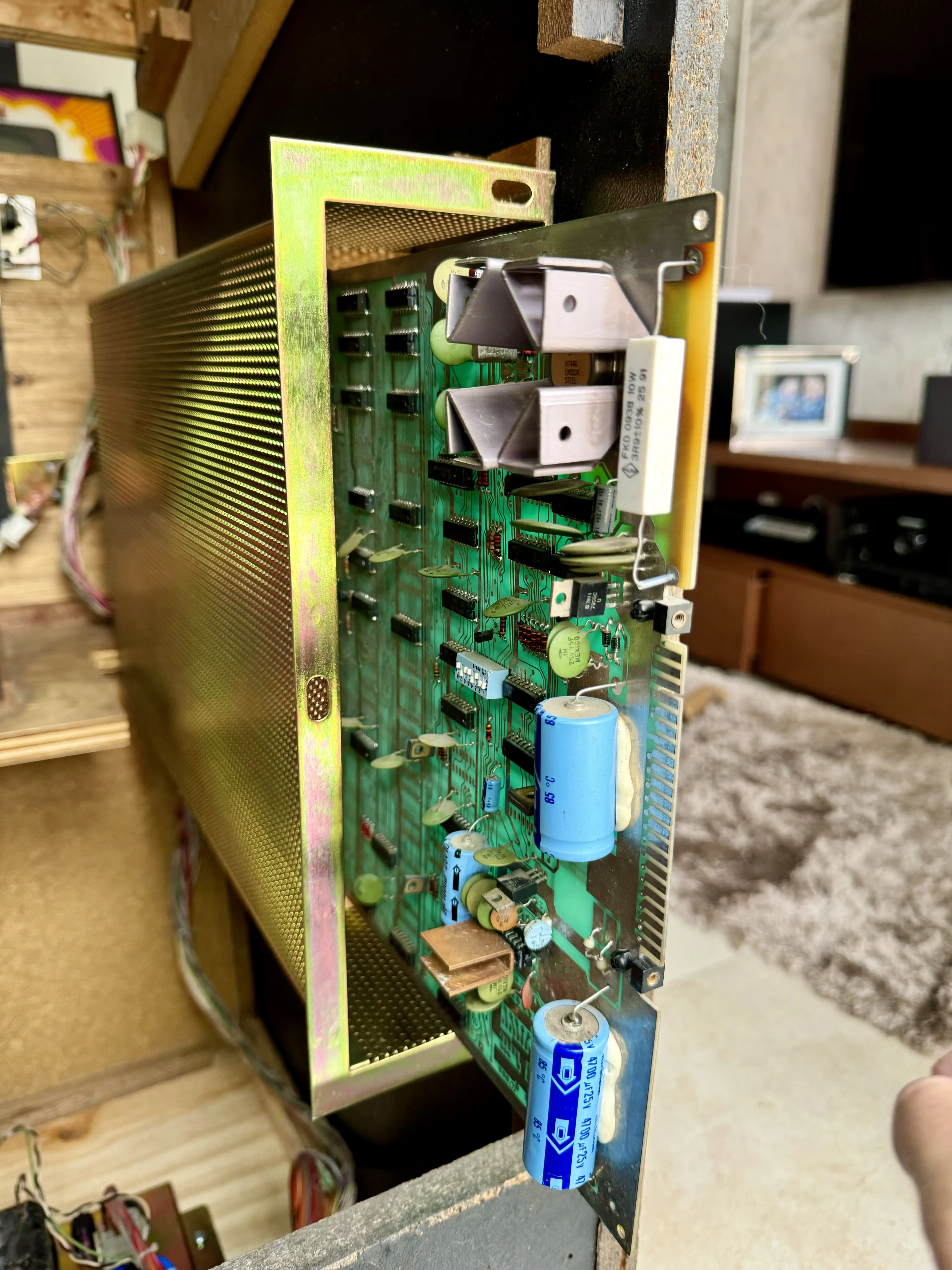

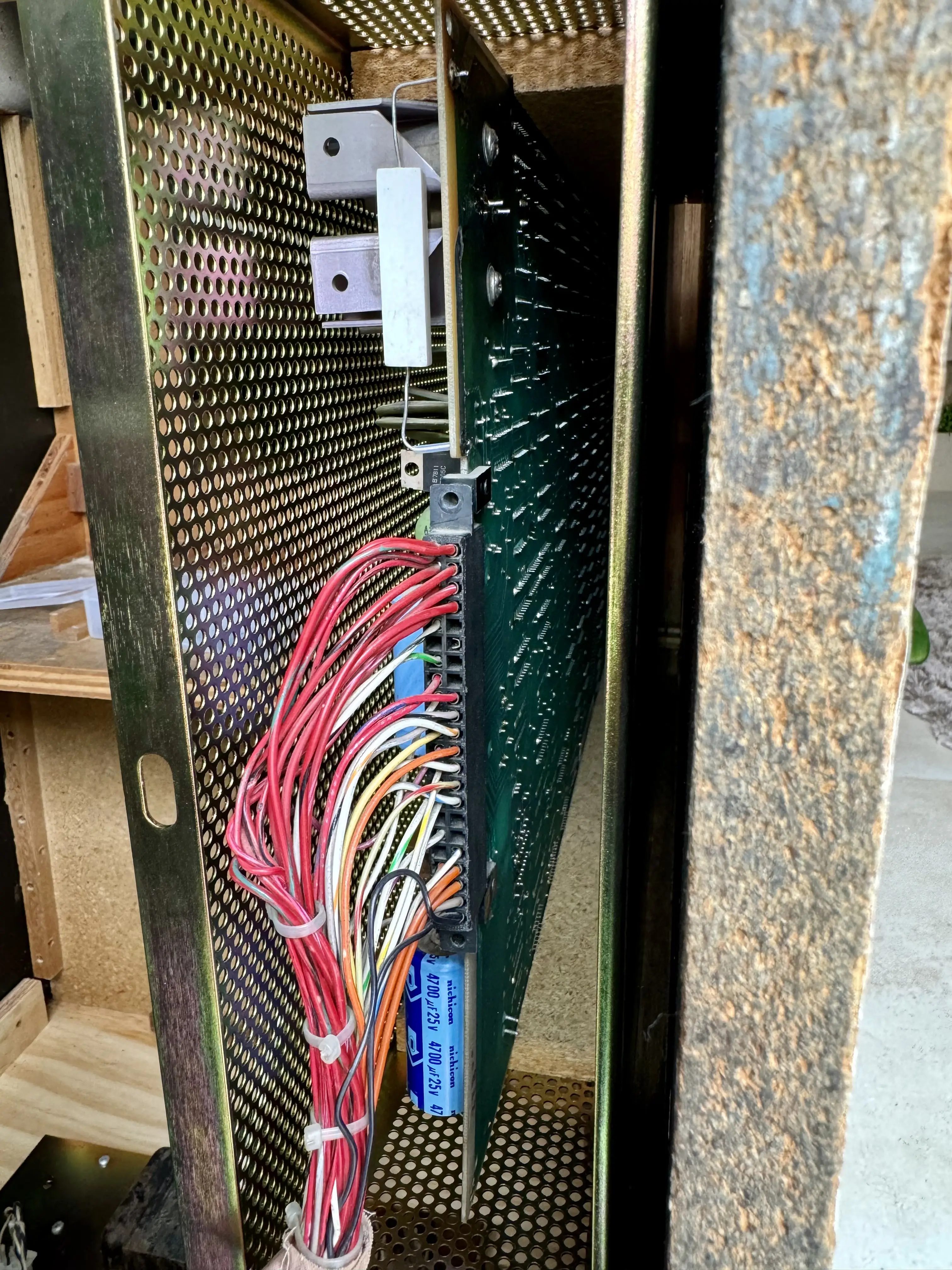

Cage no lugar, PCB instalada.
Este post é parte de uma série. Os capítulos anteriores são Post Introdutório: A Dinastia dos Pongs, 01 – Um Achado e o Início de uma Amizade, 02 – Chegada: Mais um Gabinete Quebrado, 03 – Testes e Comparativo com o Atari 2600, 04 – Desmontagem do Gabinete: Parte 1, 05 – Desmontagem do Gabinete: Parte 2, 06 – Restauração e Limpeza do Gabinete, 07 – Flybacks Antigos e Vazamento de Alta Tensão, 08 – Remontagem 1: O Desafio de Reconstruir o Power Brick e 09 – Remontagem 2: Polimento do Marquee e Parte Elétrica.
O próximo post é o 11 – Remontagem 4: Monitor e Portas.
