Super Breakout #08: Remontagem 1 – O Desafio de Reconstruir o Power Brick

Quando desmontei o gabinete do arcade Super Breakout, da Atari, para restauração, eu também havia desmontado o conjunto de força, ou power brick, para dar um novo banho de zinco na chapa metálica e substituir as peças velhas.

Acompanhe o antes e depois do novo banho de zinco que a chapa metálica recebeu:

O aspecto ficou completamente diferente, dando um outro acabamento ao coração do arcade.

O meu guia para montagem era esta foto tirada da parte de baixo do power brick antes de começar a desmontá-lo:

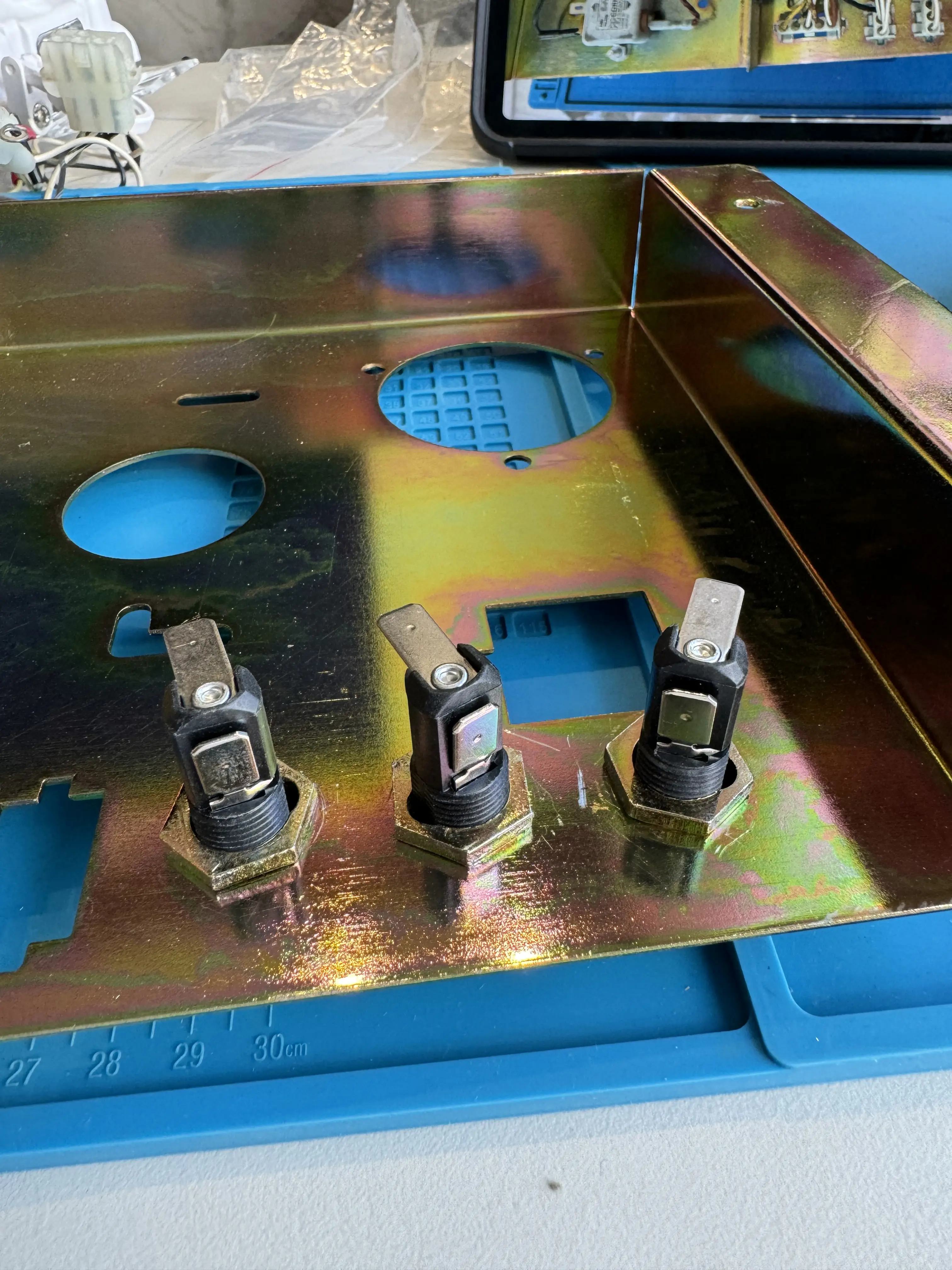

O primeiro passo do rebuild foi substituir todos os porta-fusíveis quebradiços do painel:

Ao iniciar a instalação dos plugs que se conectavam aos porta-fusíveis, pude perceber que o antigo plug fêmea não iria encaixar, pois as peças mais novas apresentam uma aleta mais larga do que as antigas.

A solução foi substituir todos os conectores por modelos novos, devidamente crimpados com todo o cuidado para evitar qualquer mau contato.

Primeira parte finalizada:

A fixação do transformador foi a etapa mais tensa, pois são muitos cabos diferentes, e havia o receio de trocar uma conexão de lugar e causar um curto-circuito.

Em seguida, chegou a vez de substituir o antigo capacitor (que estava amassado e seria melhor nem colocar em uso) por um novo big blue e uma nova cinta de fixação em alumínio.

A primeira parte da instalação transcorreu sem problemas, incluindo a fixação da placa de força.

Em seguida, veio a parte que exigiu maior cuidado: a recolocação da solda para fixar os cabos do transformador na placa de força. A dificuldade é pela grande quantidade de solda utilizada na placa original, e que procurei manter nesta reinstalação.

A instalação dos fusíveis é uma etapa que exige atenção para não trocar nenhum deles. Foram todos reconferidos conforme o manual.

A ligação do circuito seletor de voltagem também requer o máximo cuidado. Alguns transformadores exigiam a soldagem dos cabos de força diretamente nas conexões de saída, como eu tive que fazer no meu arcade Star Trek, da Sega.

Porém, a Atari lançou mão de mais uma invenção genial: a utilização de adaptadores coloridos para determinar a voltagem da rede. Dessa forma, todas as saídas do transformador se ligam a um plug no qual, ao inserir um conector seletor de voltagem, muda-se a linha de entrada.

As ligações são:

• Preto: 95V (se aproxima dos 100V do Japão, por exemplo)
• Laranja: 110V
• Verde: 210V
• Vermelho: 220V

Segunda parte finalizada:

Como o gabinete estava com novo fundo, foi necessário refurar a madeira para fixar o conjunto de força.

A etapa mais difícil havia sido concluída.
