Super Breakout #05: Desmontagem do Gabinete – Parte 2

Após desmontar a cage com a placa lógica, ou PCB, e o chassis completo do monitor TM-600 do arcade Super Breakout, da Atari, ainda havia componentes a serem retirados. O passo seguinte foi a coin door:

A aparente complexidade do mecanismo dessa porta não me deixou à vontade para pensar em uma restauração completa, que seria muito necessária. Em vez disso, optei por retirar a porta toda para limpá-la posteriormente:

Em seguida, removi o cabo de força para poder soltar a chapa traseira do gabinete.

Com isso, pudemos finalmente retirar as madeiras soltas e ter um melhor espaço para trabalho:

O próximo passo foi desmontar o marquee para poder liberar o chicote que atravessa o gabinete de uma ponta à outra, começando pela lâmpada e passando pelo switch on/off, que, nesta máquina, fica na parte de cima.

Uma das chapas metálicas de fixação do marque apresentava estas manchas que pareciam ser de tinta respingada. Mais tarde, comecei a desconfiar de que este acabamento poderia fazer parte de um “céu estrelado”, já que também se apresentava na parte de fora do teto do gabinete.

Em seguida, a fixação da lâmpada do marquee foi solta para liberar o alto-falante. Esta parte estava com muita poeira!

Acompanhe um pouco do trabalho de limpeza do suporte:

A remoção do conjunto marquee + alto-falante revelou uma triste cena: uma enorme família de aranhas, todas mortas e penduradas no teto do gabinete (rs). Devo confessar que prefiro aranhas mortas a vivas.

A remoção foi feita com um aspirador:

Somente então foi possível ter acesso ao switch on/off, que, fixado em um canto com espaço de trabalho restrito, tornou difícil a sua retirada.

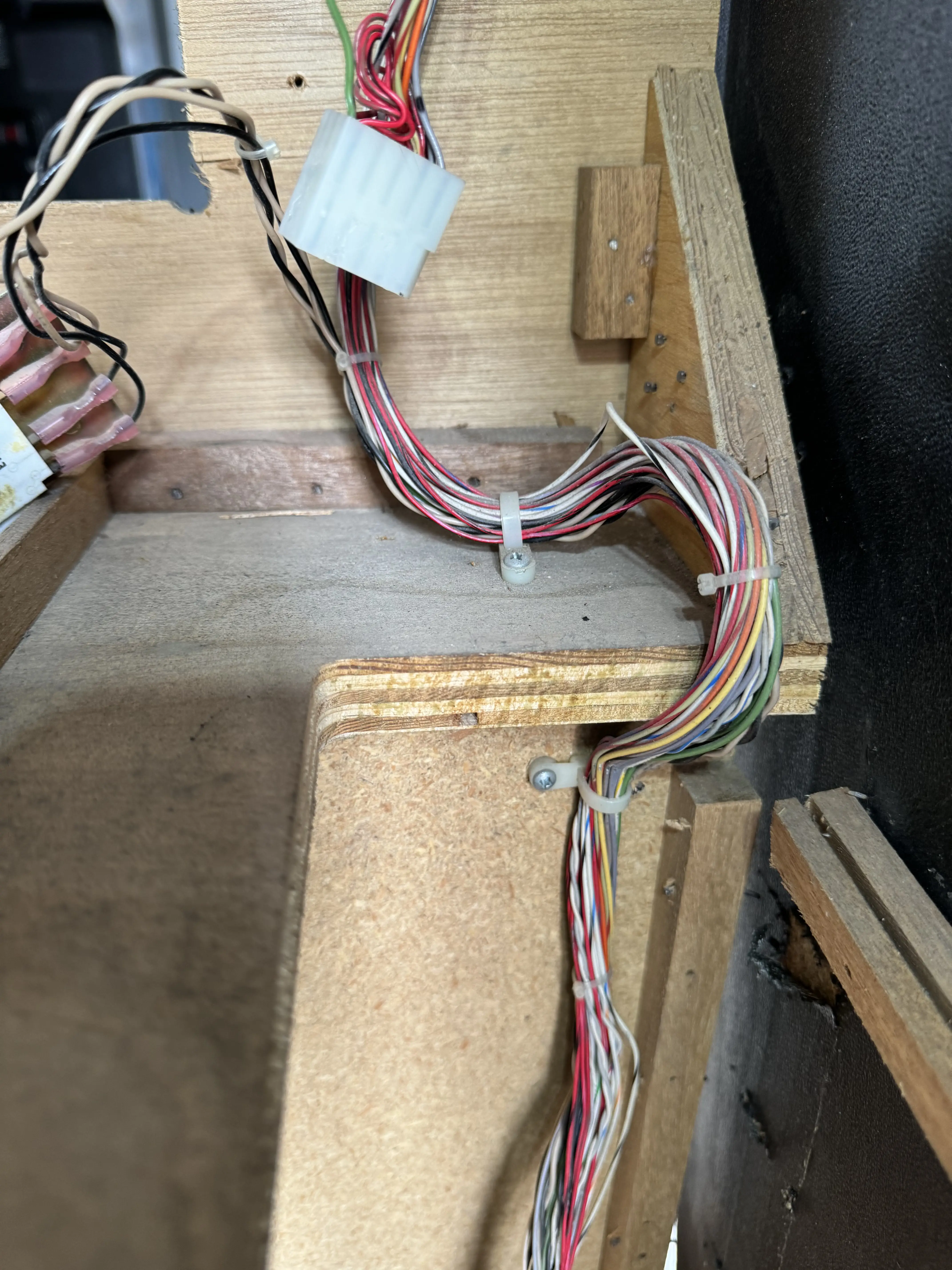

O registro fotográfico de todos os pontos de conexão e fixação do chicote é essencial para saber como conectá-lo novamente após a reforma do gabinete. É muito fácil se perder nesta parte, e o objetivo é manter o máximo possível o mesmo aspecto original.

Em seguida, a dura missão de retirar e desmontar o power brick, ou seja, o mecanismo completo de alimentação incluindo transformador, fusíveis, capacitores e conectores. O estado de oxidação do zinco indicava que seria absolutamente necessário restaurar a chapa metálica:

A desmontagem do power brick também exige retirar fotografias detalhadas de cada ligação do chicote do transformador e suas ramificações:

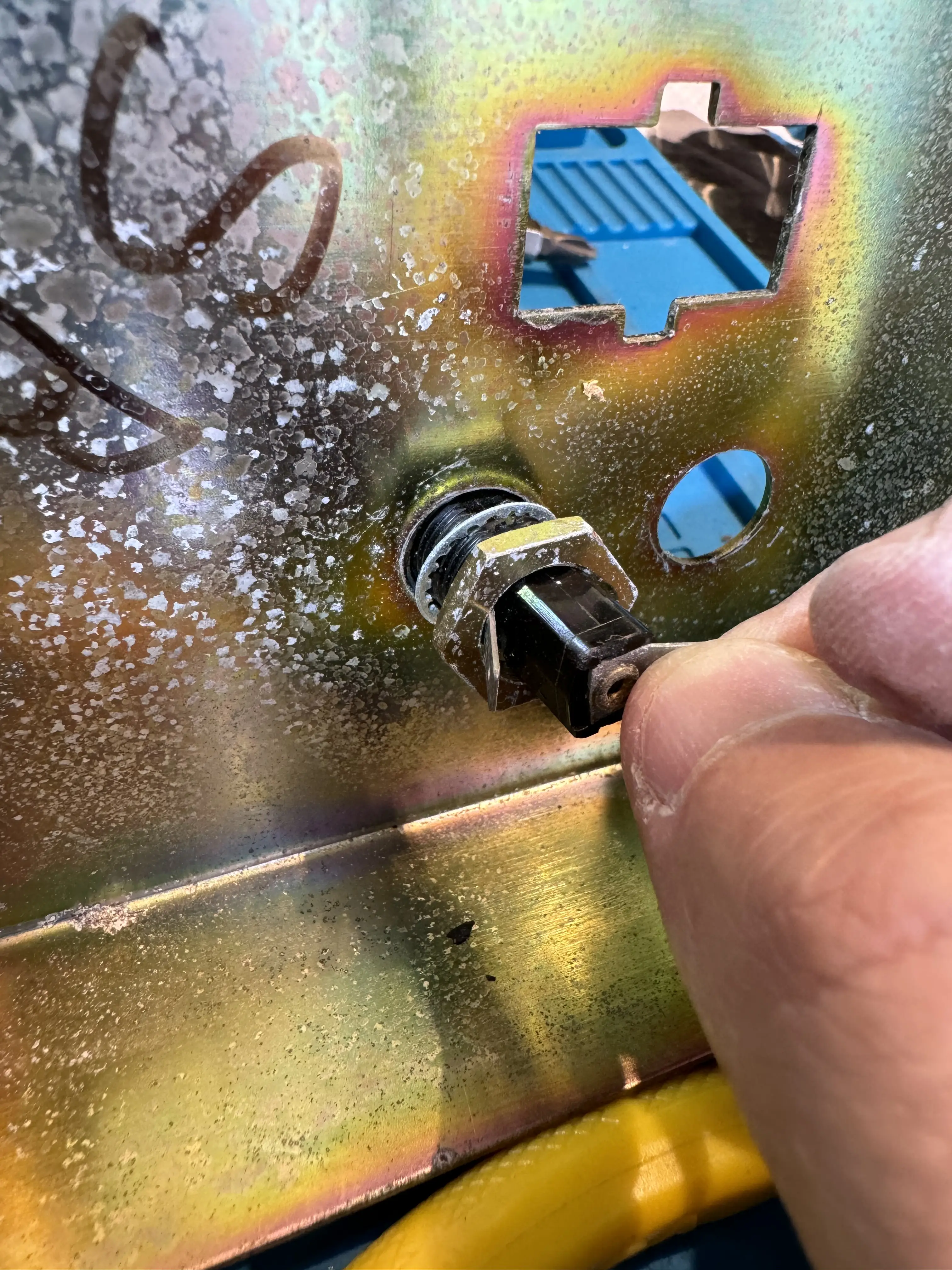

Especial atenção é necessária aos porta-fusíveis de painel: estes modelos antigos são fabricados em componente de plástico rígido, que com o tempo resseca e quebra. A Atari posteriormente evoluiu este formato e o substituiu por porta-fusíveis expostos. Porém, na época da fabricação dos primeiros arcades, este era o modelo que existia. É recomendável a substituição de todos!

Outro método defasado é a ligação desta antiga placa de fixação do capacitor, que utiliza solda para se conectar à fiação do transformador. O volume de solda era tão grande que, mesmo utilizando minha estação de solda Hakko, encontrei enorme dificuldade para desmanchar a liga.

Após concluir a desmontagem e liberar o transformador, confesso que fiquei com medo de não conseguir montar o power brick novamente!

A chapa metálica de fixação do mecanismo de força foi liberada para o processo de nova zincagem:

Além disso, outros componentes metálicos de diversas partes do gabinete também foram desmontados para aproveitar o mesmo trabalho:
