Star Trek #13: Monitor Vetorial G08 – Finalmente, Funcionando
Diário de bordo do arcade Star Trek: 2 envios ida e volta ao exterior do boardset completo, sendo um deles com a cage, e 3 envios das placas do monitor. Apesar disso, até o momento, o arcade não estava funcionando!
A palavra “frustração”, até então, dominava todas as etapas desta difícil restauração. Além disso, o verbo “desistir” começava a fazer parte dos meus pensamentos com relação a este arcade game.
Retirei, mais uma vez, o chassis completo do monitor com o tubo e instalei a sonda de alta tensão (High Voltage Probe) para iniciar mais um teste do EHT Supply, ou gaiola de alta tensão:
Nesse teste, é possível perceber que a voltagem subia muito lentamente a partir de 15.000V (a tensão nominal dos monitores vetoriais é entre 19.000V a 20.000V). Mostrei esse vídeo novamente ao Matt como evidência de que o módulo EHT não estava bom!
O processo completo de descarga do tubo através da sonda de alta tensão pode ser muito bem observado neste outro vídeo:
Instalando o Monitor pela Quarta Vez
Com o monitor G08 ainda sem funcionar e não tendo nada a perder, resolvi recorrer ao conjunto de Deflection Board + EHT Supply que eu havia comprado do Matt como reserva. Eles estavam no meu almoxarifado para um momento futuro, porém resolvi colocá-los à prova:
Iniciei, pela quarta vez, o processo de montagem do monitor, no qual eu já estava ficando muito bom!
No conjunto de placas originais de monitor do meu Star Trek, a Deflection Board se conectava ao EHT Supply através de um conector fêmea. Já no kit reserva do Matt, o cabo estava preparado para receber solda, e ele já havia me relatado que era seu método preferencial de fazer a conexão, por garantir uma melhor estabilidade:

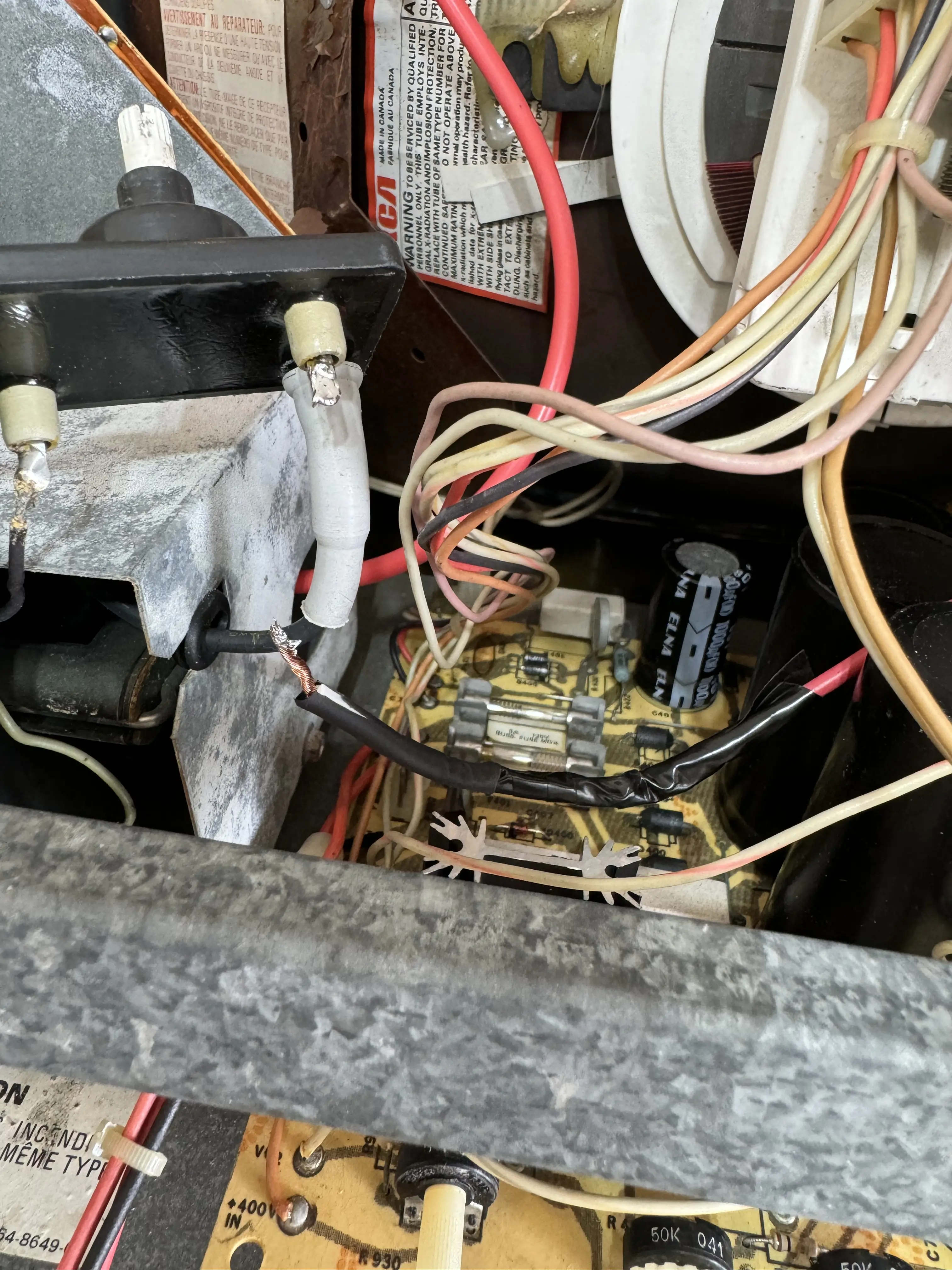

Desse modo, na medida do possível, não sendo solda a minha melhor habilidade, eu fiz a conexão:
Beam Me Up, Scotty
O novo conjunto de placas de monitor fornecido pelo Matt como extra apresentou comportamento muito diferente do meu original! Ao ligar o monitor, o EHT Supply jogou diretamente 21.500V no tubo, sem qualquer delay!
Foi a maior tensão que já consegui medir em qualquer arcade até o momento, estando, inclusive, acima da recomendada! Porém, para minha surpresa:
Sim, o jogo Star Trek, finalmente, funcionando!!! Após muitos meses de decepção e tentativas, a conclusão não poderia ser outra – a culpa realmente era do monitor original, que não estava conseguindo gerar a alta tensão necessária ao seu funcionamento!

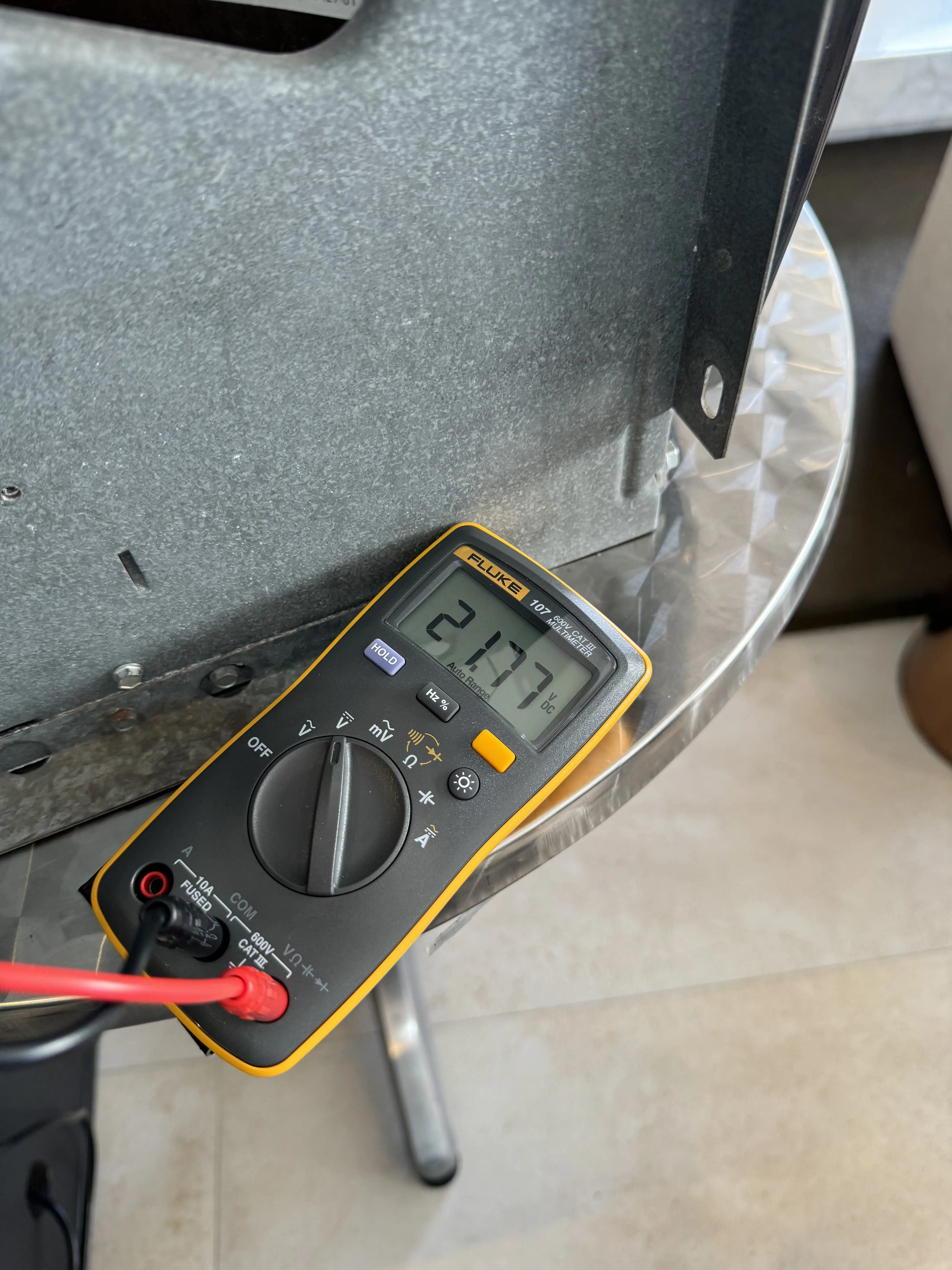

E temos um novo recorde de alta tensão: 21.770V!
No entanto, eu ainda não estava satisfeito com a ligação da Deflection Board ao EHT Supply com solda, particularmente pelo fato de que o cabo estava muito curto e eu não conseguia encaixar bem os componentes do monitor. Além disso, é importante dizer que o cabo de alta tensão não pode ser substituído por qualquer fiação comercial. Esses são cabos específicos, geralmente da cor vermelha, com alta densidade de malha de cobre e preparados para receber alta tensão sem esquentar demais.
Instalando o Monitor pela Quinta Vez
Com o problema do cabo de alta tensão muito curto, optei por retirar a Deflection Board do monitor Electrohome G08. Para isso, eu retirei e limpei a solda que conectava o cabo de alta tensão. A outra Deflection Board, original do meu arcade Star Trek, possuía um cabo com conector fêmea, como utilizado originalmente.
Com o monitor devidamente montado, o teste foi excelente! A alta voltagem, novamente, passou de 21.000V. Embora o recomendado seja 20.000V, segundo o Matt nos monitores G08-003 não há uma forma simples de fazer esta regulagem, ao contrário do que ocorre com os WG6100, como fiz no meu arcade Black Widow.
Em seguida, eu fiz o ajuste de intensidade ou brilho do vetor. Neste vídeo, é possível ver o efeito no tubo quando torno a intensidade dos raios (mostrando as retrace lines dos vetores) mais forte ou mais fraca. O objetivo da regulagem de brilho de qualquer monitor vetorial é fazer desaparecer o ponto central:
O ponto central dos vetores, ao aparecer na tela, indica que a regulagem está muito forte. O melhor uso é, portanto, com o maior ganho de brilho possível desde que o ponto central não apareça. É tentador levantar um pouco mais o brilho, sem dúvida os vetores ficam fantásticos, mas aí o problema passa a ser o comprometimento da vida útil do monitor e o dano ao tubo. O ponto central seria o primeiro a queimar o fósforo por permanecer o tempo todo ligado no mesmo local.
Por fim, a alta tensão, após estabilizada, ficou em torno de 20.600V. Após esse teste e percebendo que ambas as Deflection Boards estavam funcionando com o EHT Supply reserva, o defeito ficou claro: durante todo o tempo, o módulo EHT original do Star Trek estava apresentando problema.
Um detalhe que notei de imediato: como todos os demais monitores vetoriais que eu tenho, incluindo o Wells-Gardner WG6100 do meu Space Duel, o G08 do Star Trek apresentava problemas de convergência em uma parte da tela.
Ajustar convergência é um demônio por si só e muitos técnicos experientes evitam fazê-lo. Esse é um procedimento que, até hoje, eu evitei com todas as minhas forças e não estava disposto a tentar justamente neste arcade, que havia apresentado tantas dificuldades.
Por fim, monitor funcionando, restauração eletrônica finalmente concluída, e assim ficou o gabinete:
