Star Trek #05: Monitor G08 – Primeira Tentativa de Reparo

O título deste post, infelizmente, já é um spoiler de um conserto que não deu certo. Porém, as pessoas envolvidas fizeram tudo corretamente, apesar da enorme complicação da primeira desmontagem do monitor Electrohome G08-003 do meu arcade vetorial Star Trek, da Sega.

Primeiro, eu consegui executar a tarefa com 90% de precisão (você vai descobrir o porquê ao ler este post). Depois, o Matt, da Vector Vault Arcade Repair, fez todos os reparos, tendo descoberto algumas trilhas quebradas e componentes defeituosos. Por fim, após cerca de 45 dias, eu recebi o monitor de volta ao Brasil e iniciei o maior desafio até então: montar o desengonçado mecanismo fabricado pela Electrohome.

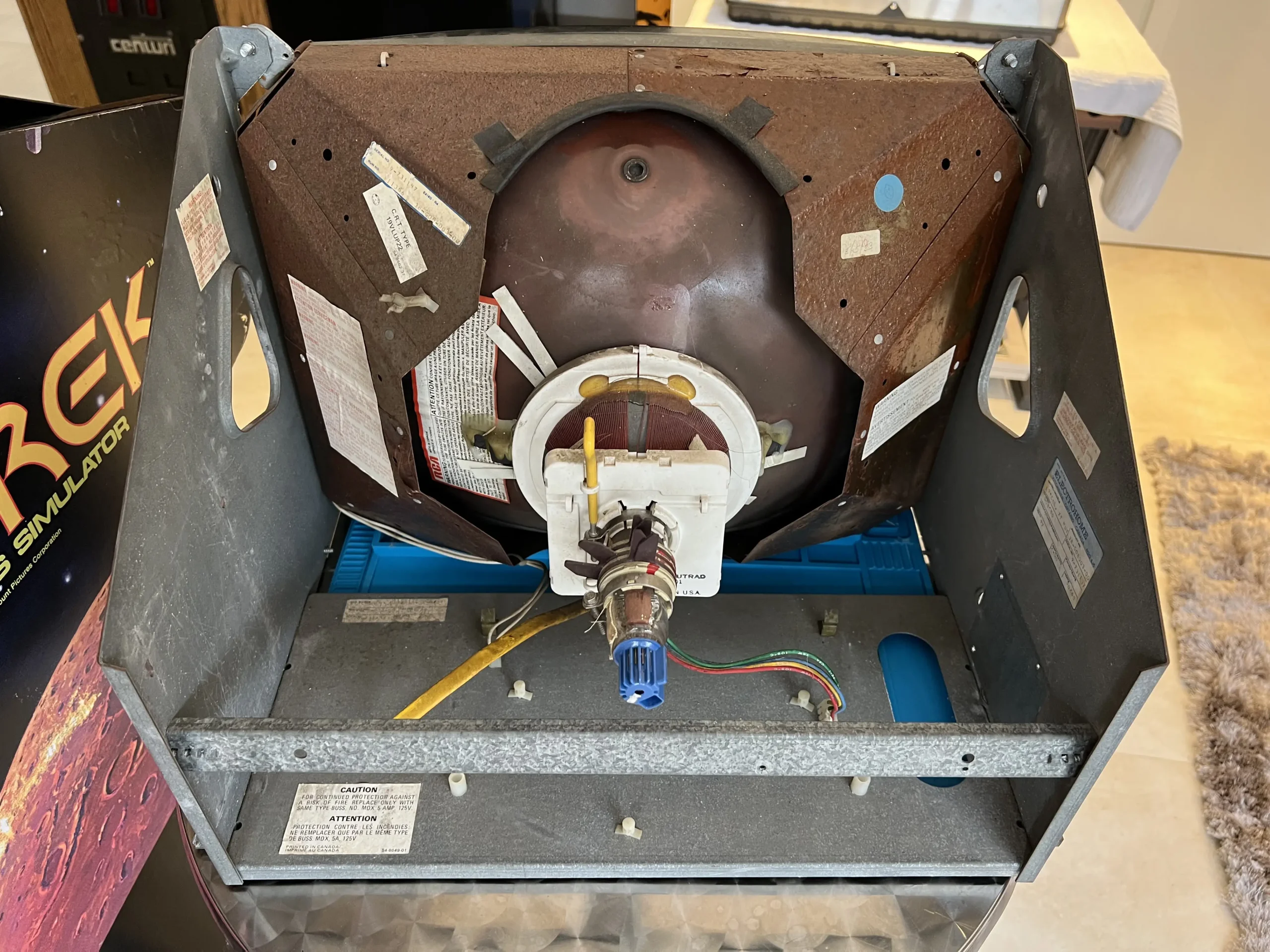

Tudo começa com o chassis vazio:

O primeiro componente que montei foi o mais fácil, o EHT Supply, ou, genericamente, a HV cage:

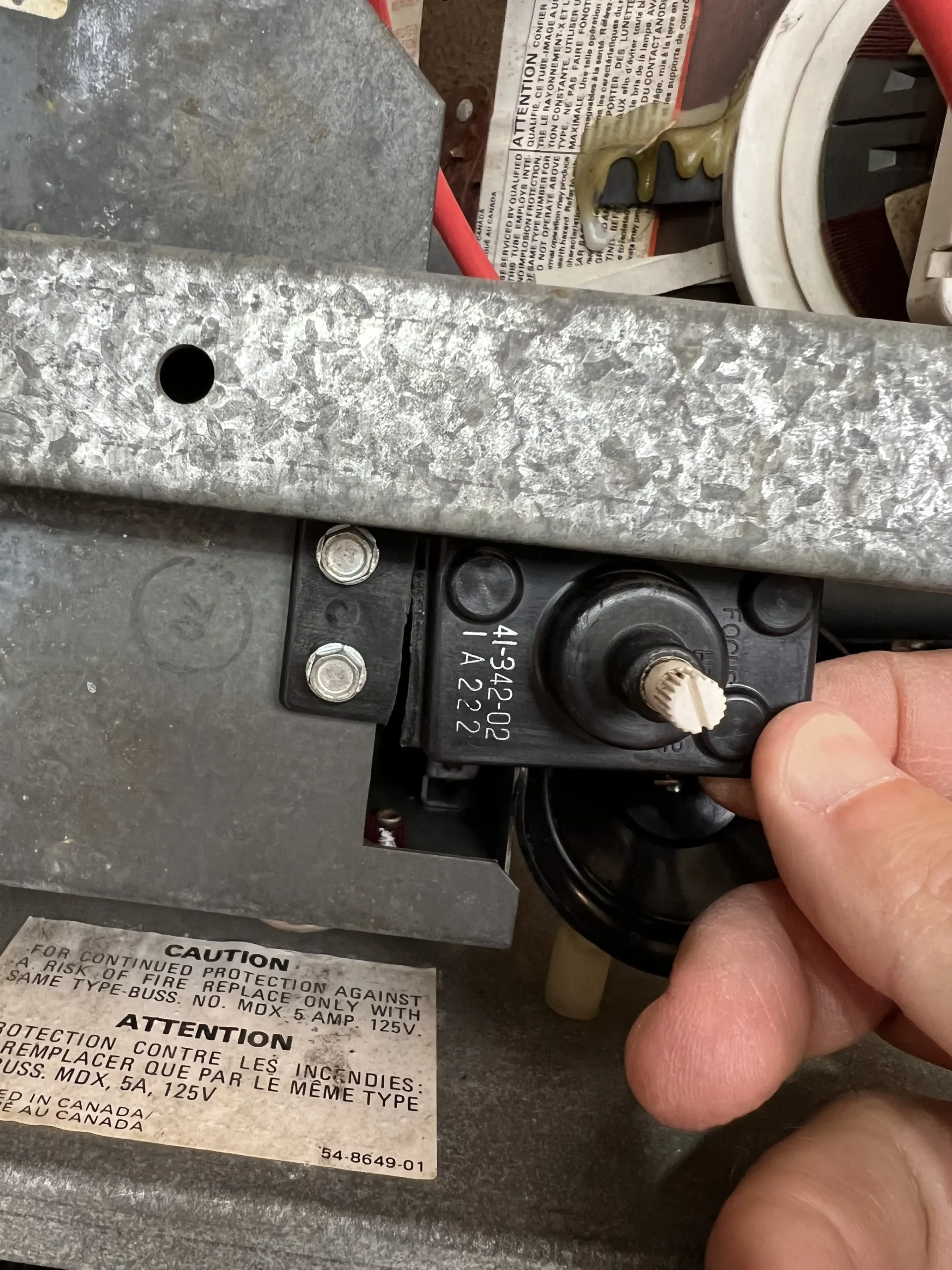

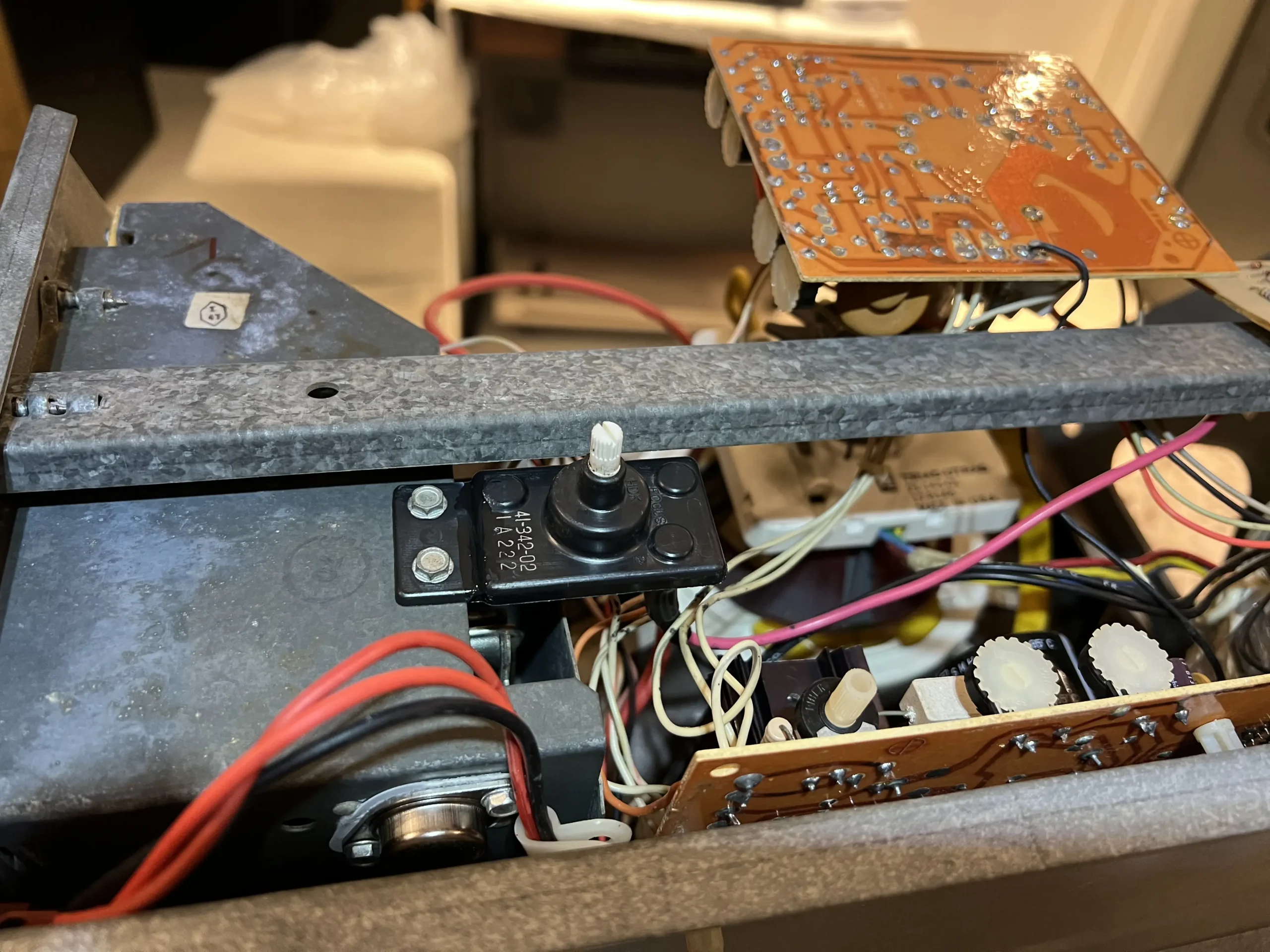

No entanto, cabe apontar aqui para os 10% que eu não executei corretamente durante a desmontagem. Apesar de ter recebido orientação do Matt, falhei em não desparafusar o suporte plástico da regulagem de foco do flyback, e, como apontava a probabilidade, o plástico se quebrou:

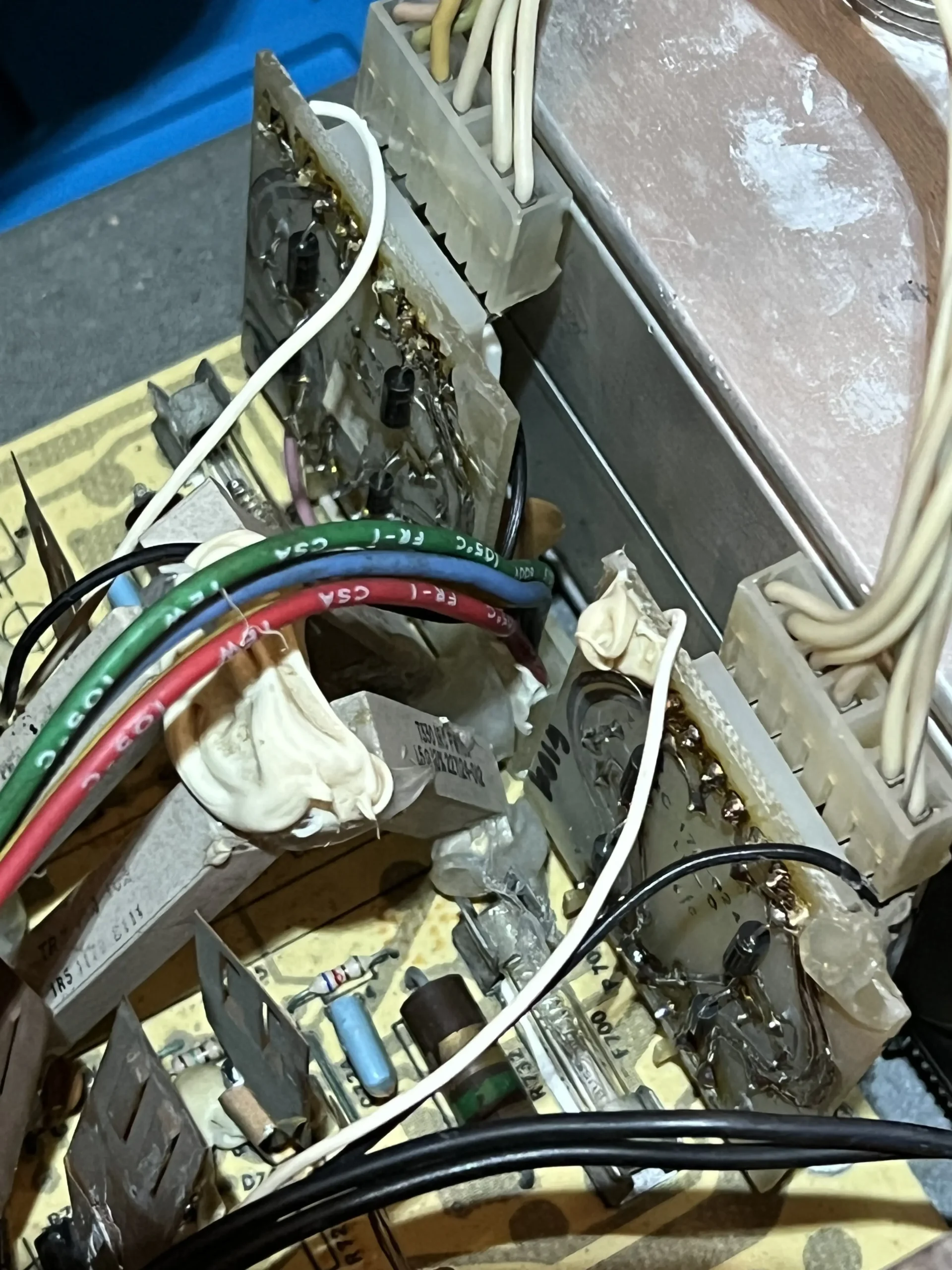

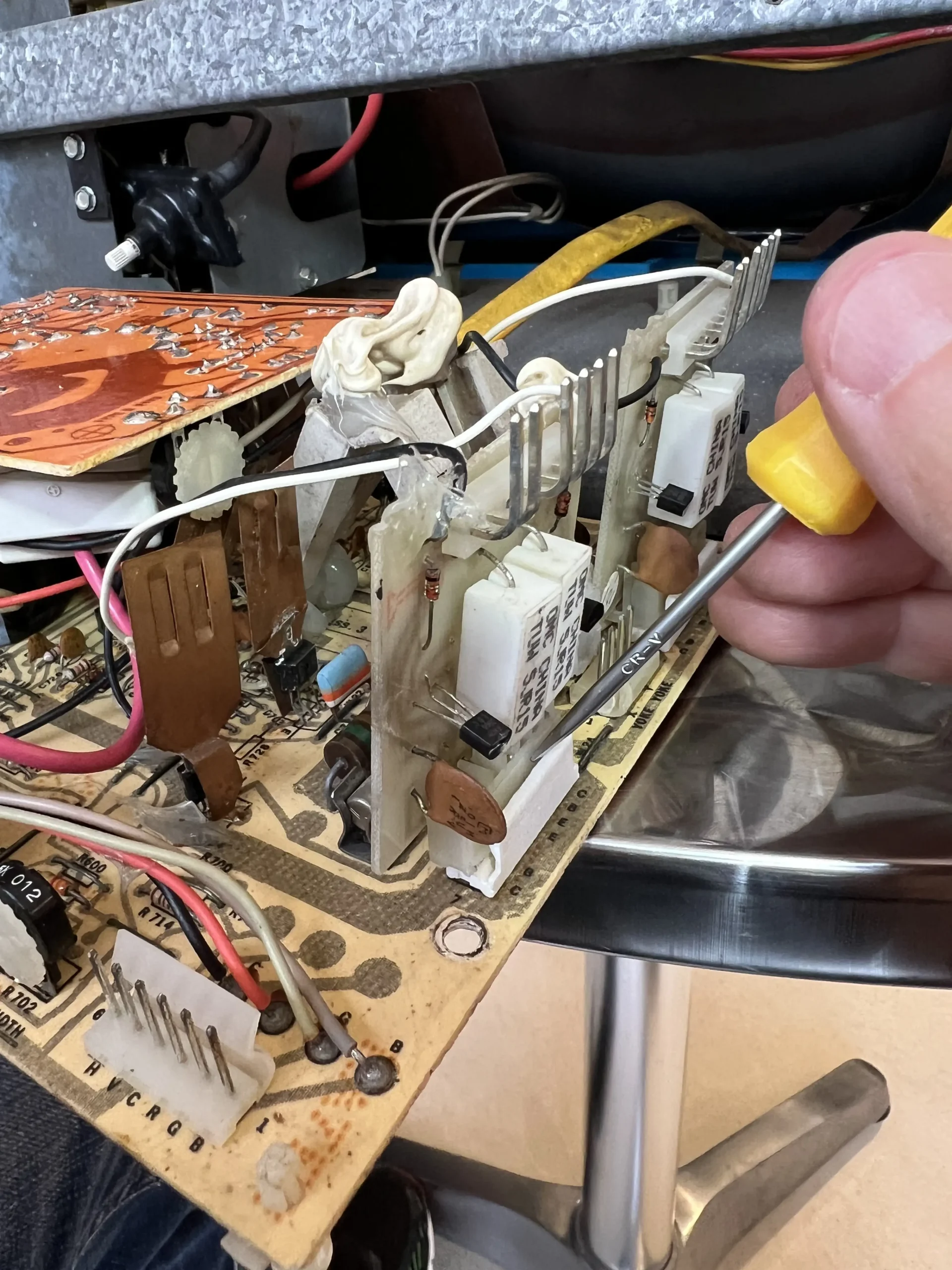

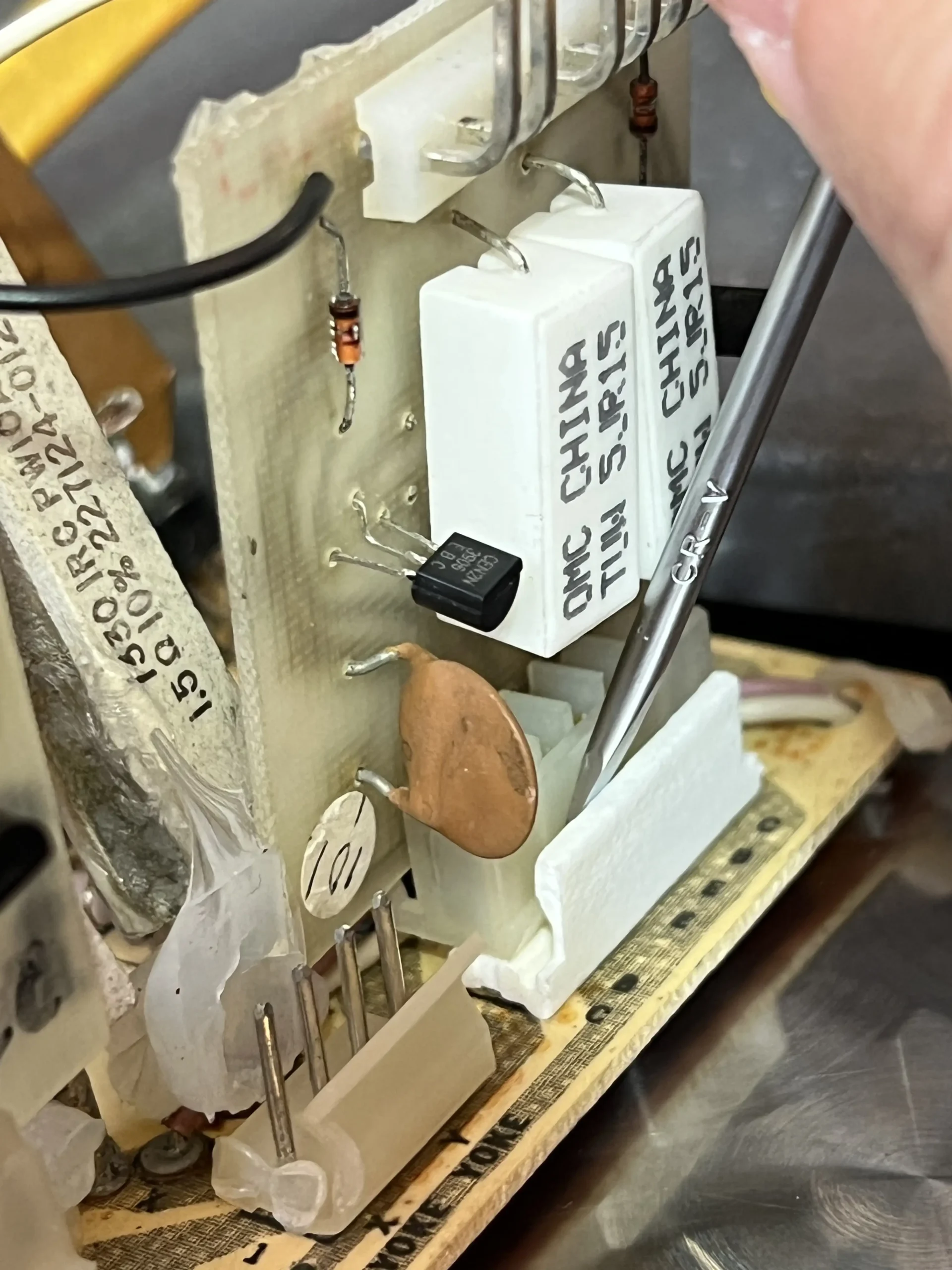

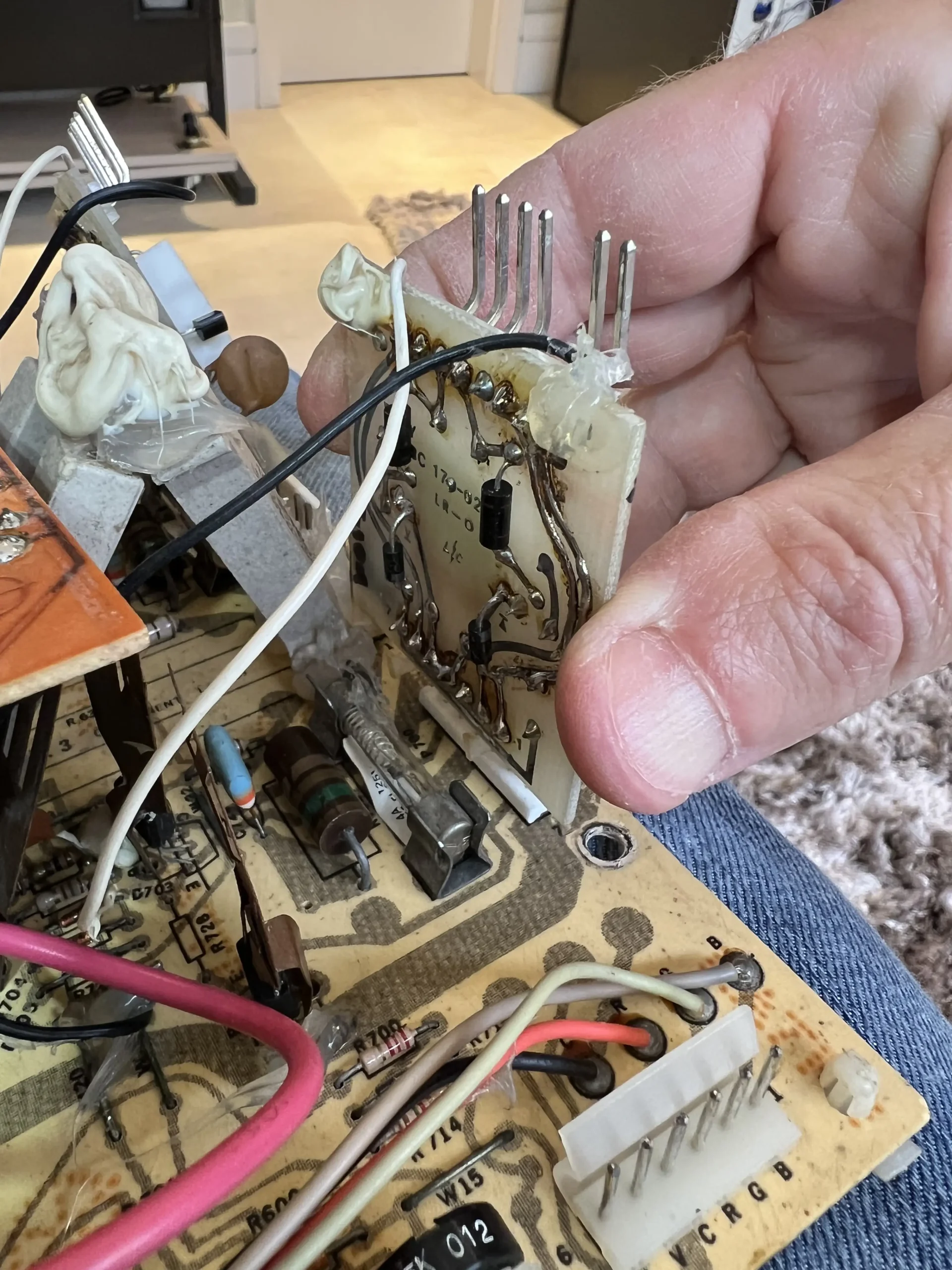

O segundo componente foi a complicada placa defletora, com as bizarras placas de conexão aos transistores que encaixam por 2 lados. A fixação dessas placas auxiliares na Deflection Board é muito apertada, e, ao forçar, sempre existe o risco de estragar algum componente. Por esse motivo, eu recomendo utilizar uma pequena chave de fenda desta forma:

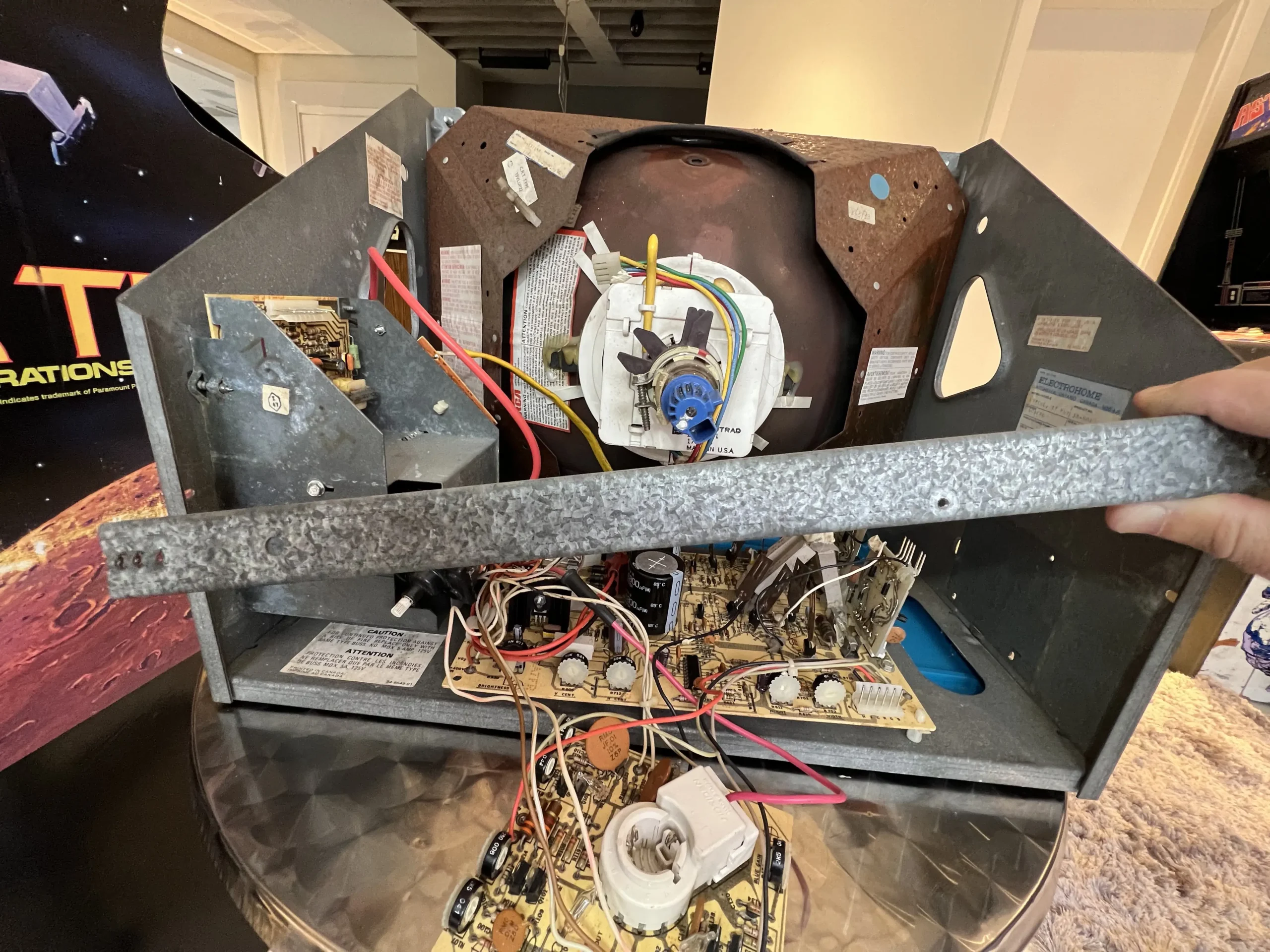

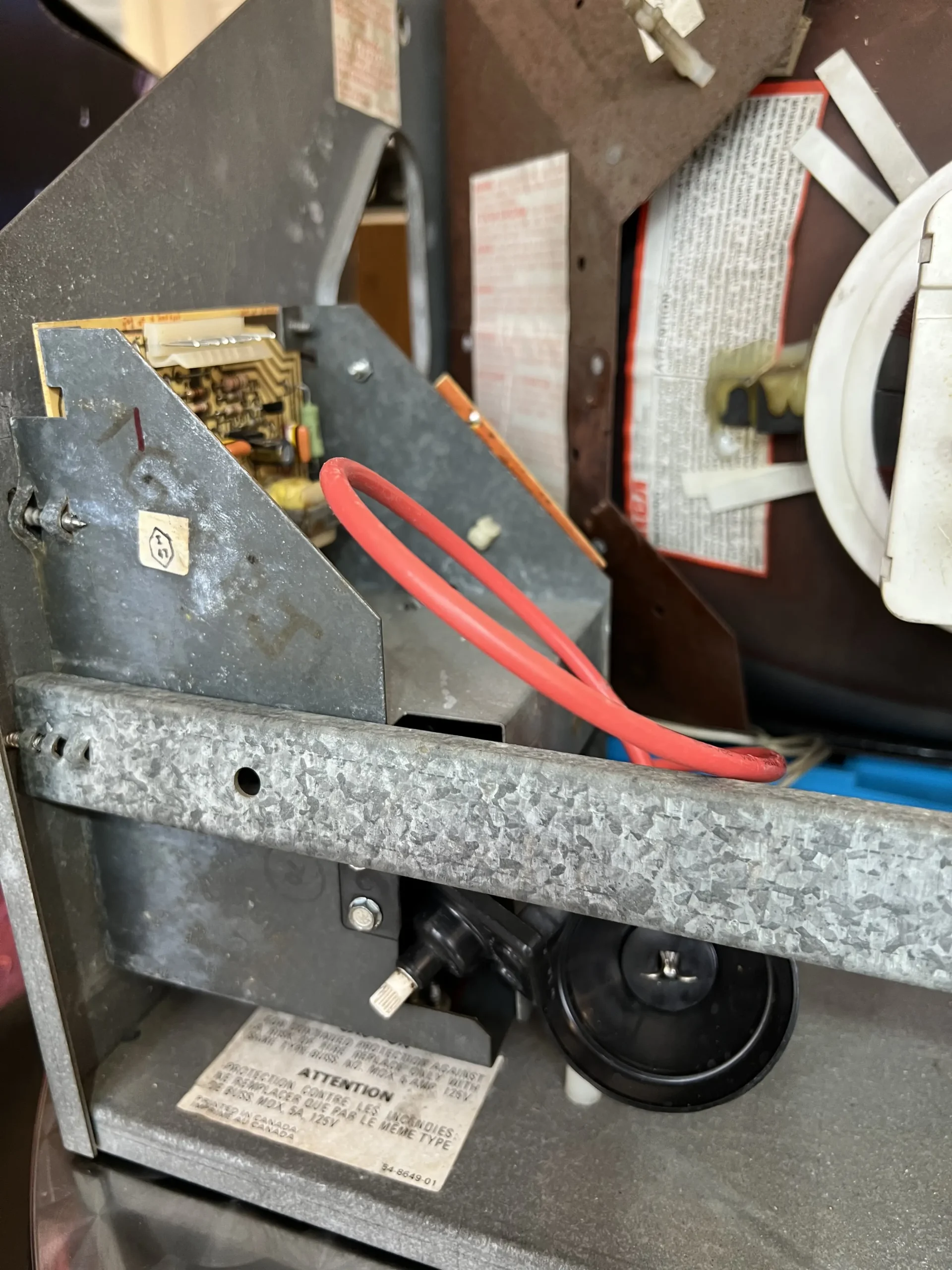

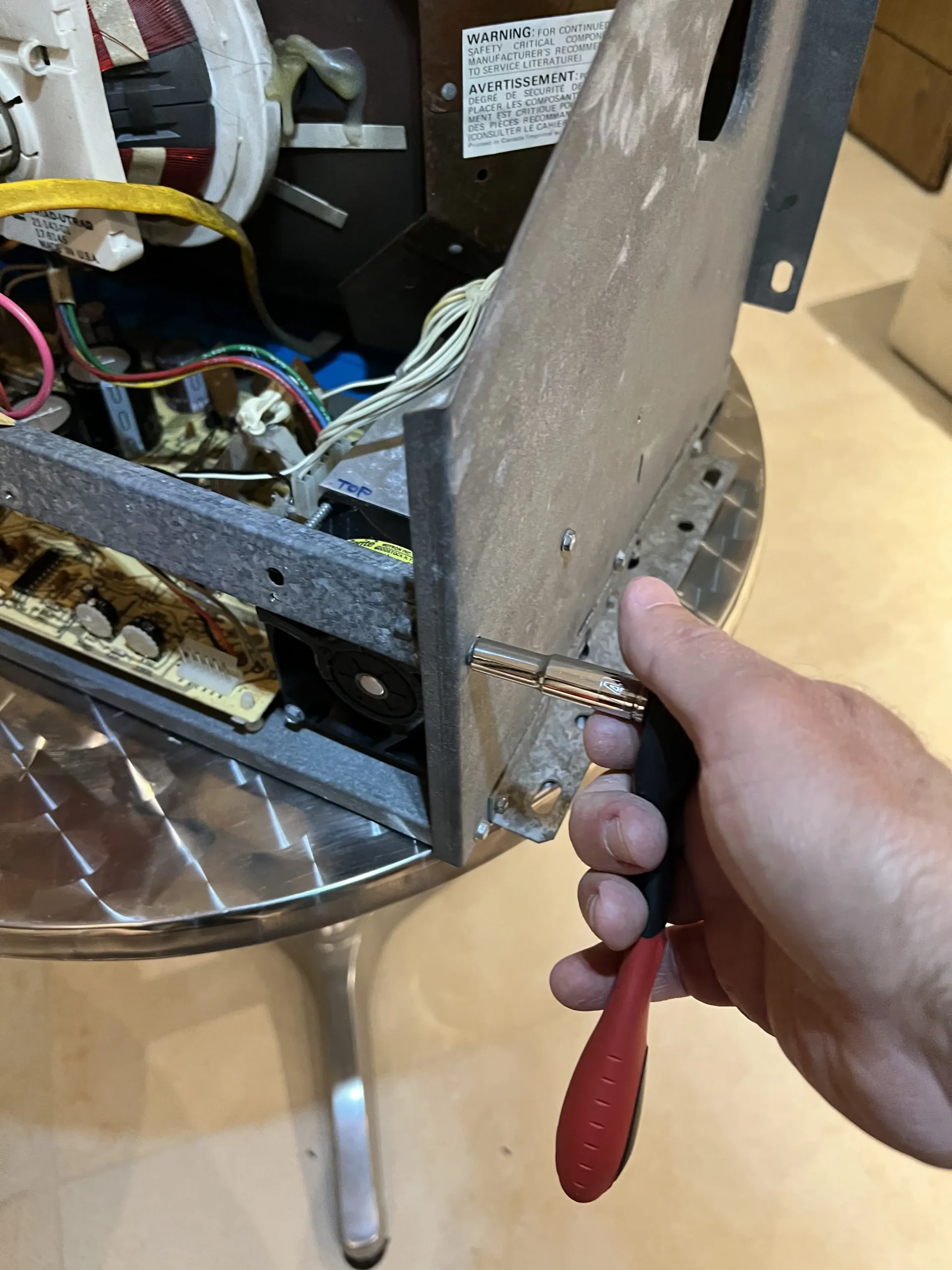

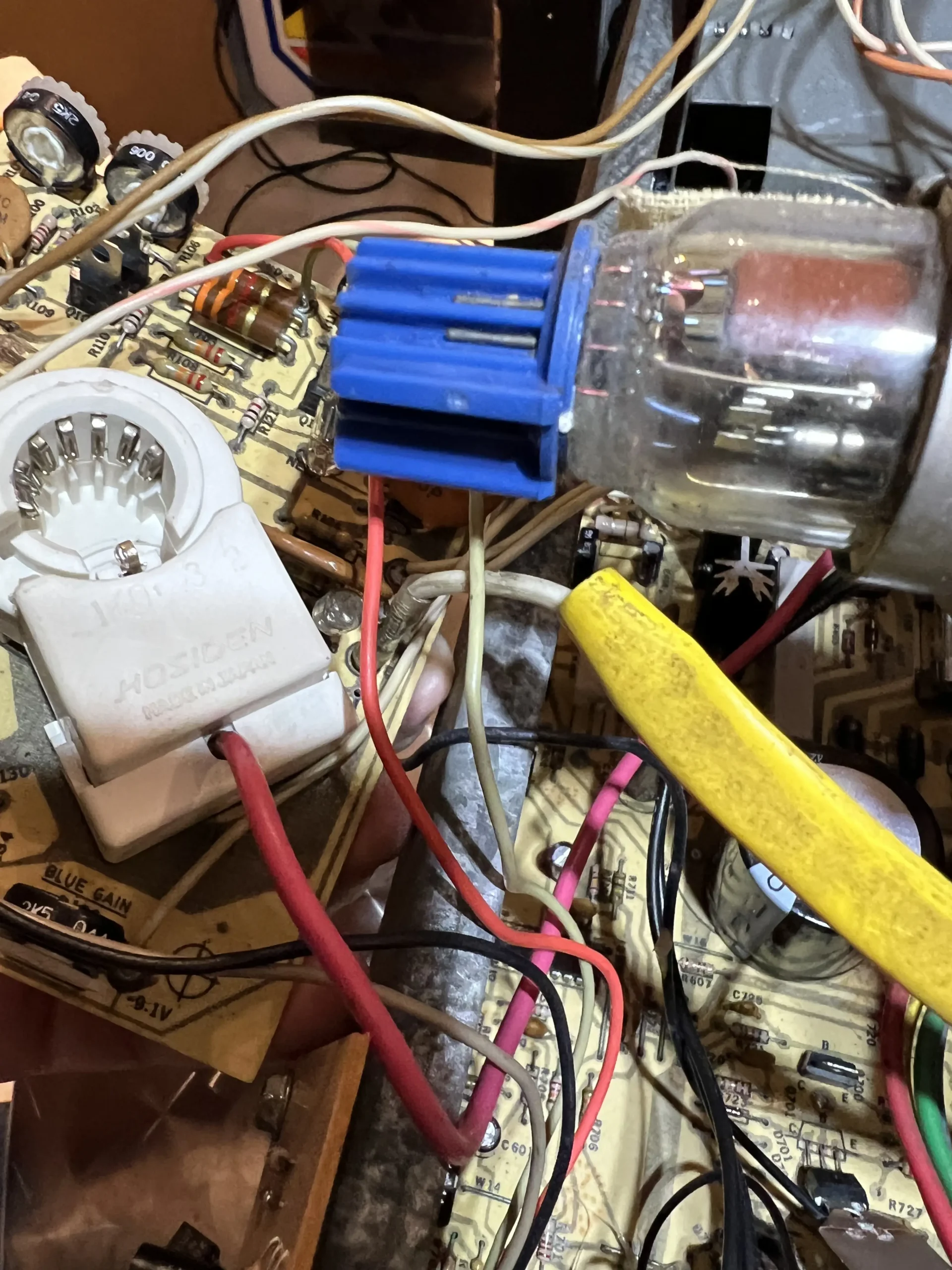

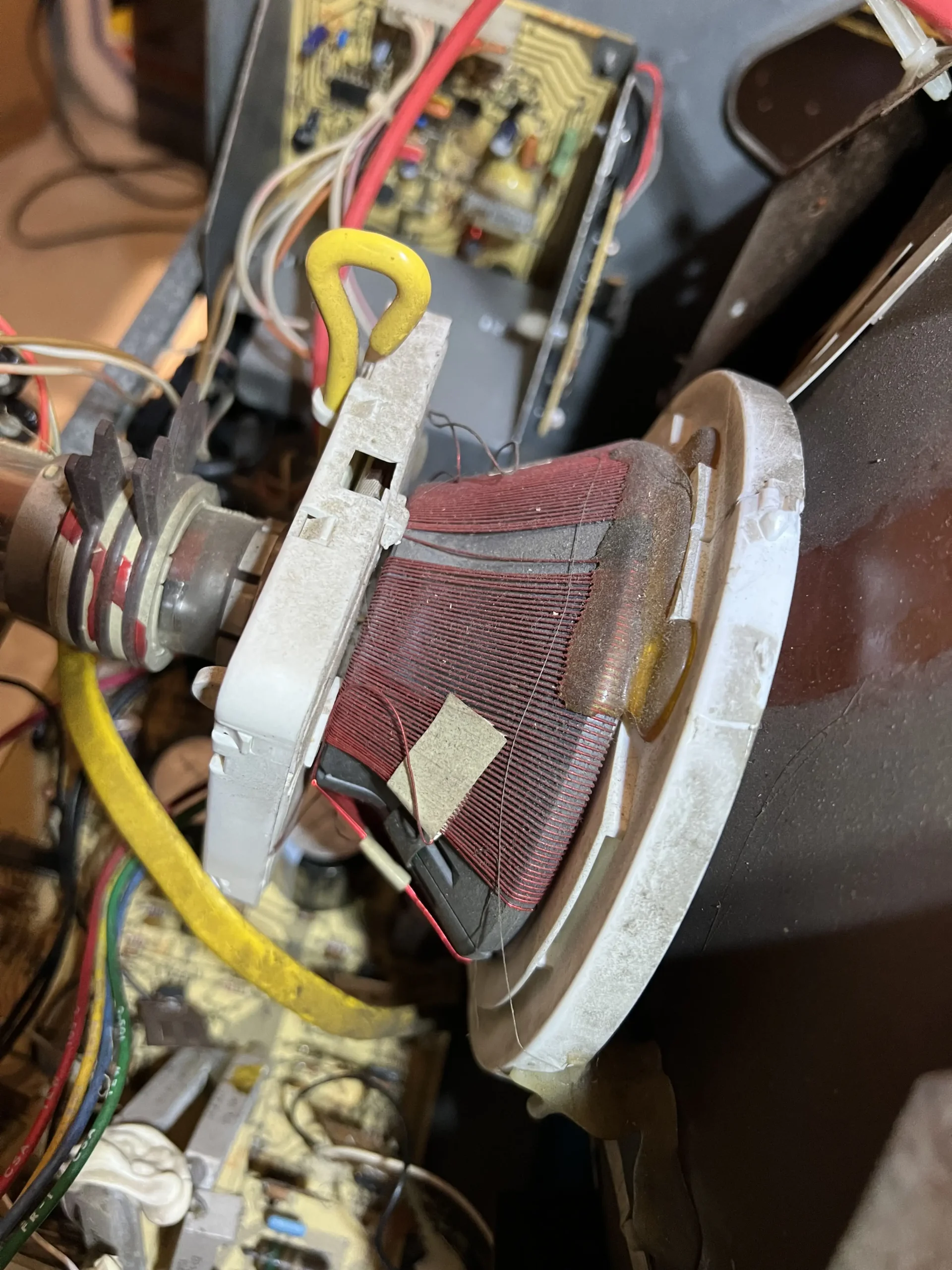

Em seguida, para facilitar o encaixe da Neck Board, eu desmontei esta barra que atravessa o chassis:

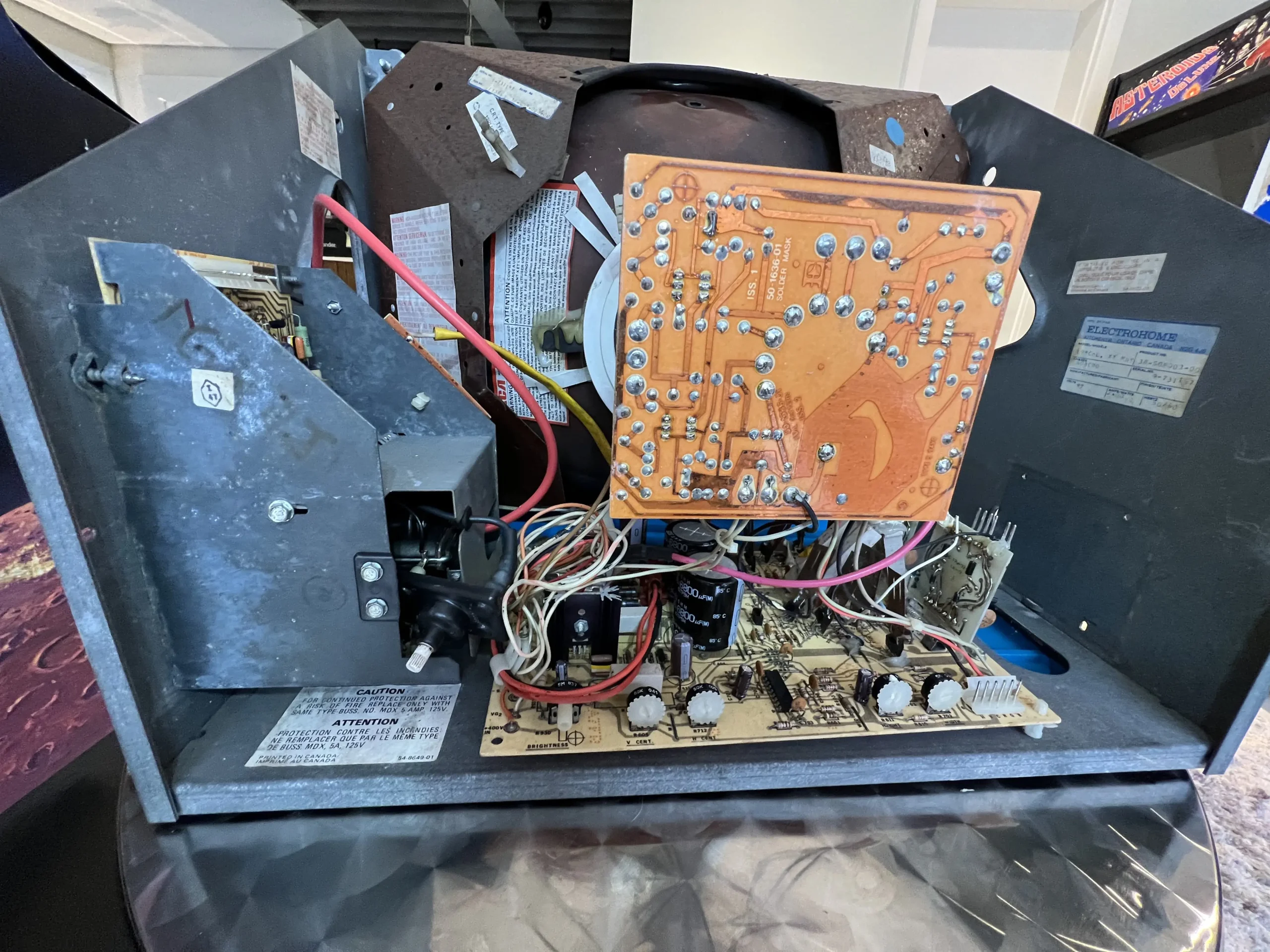

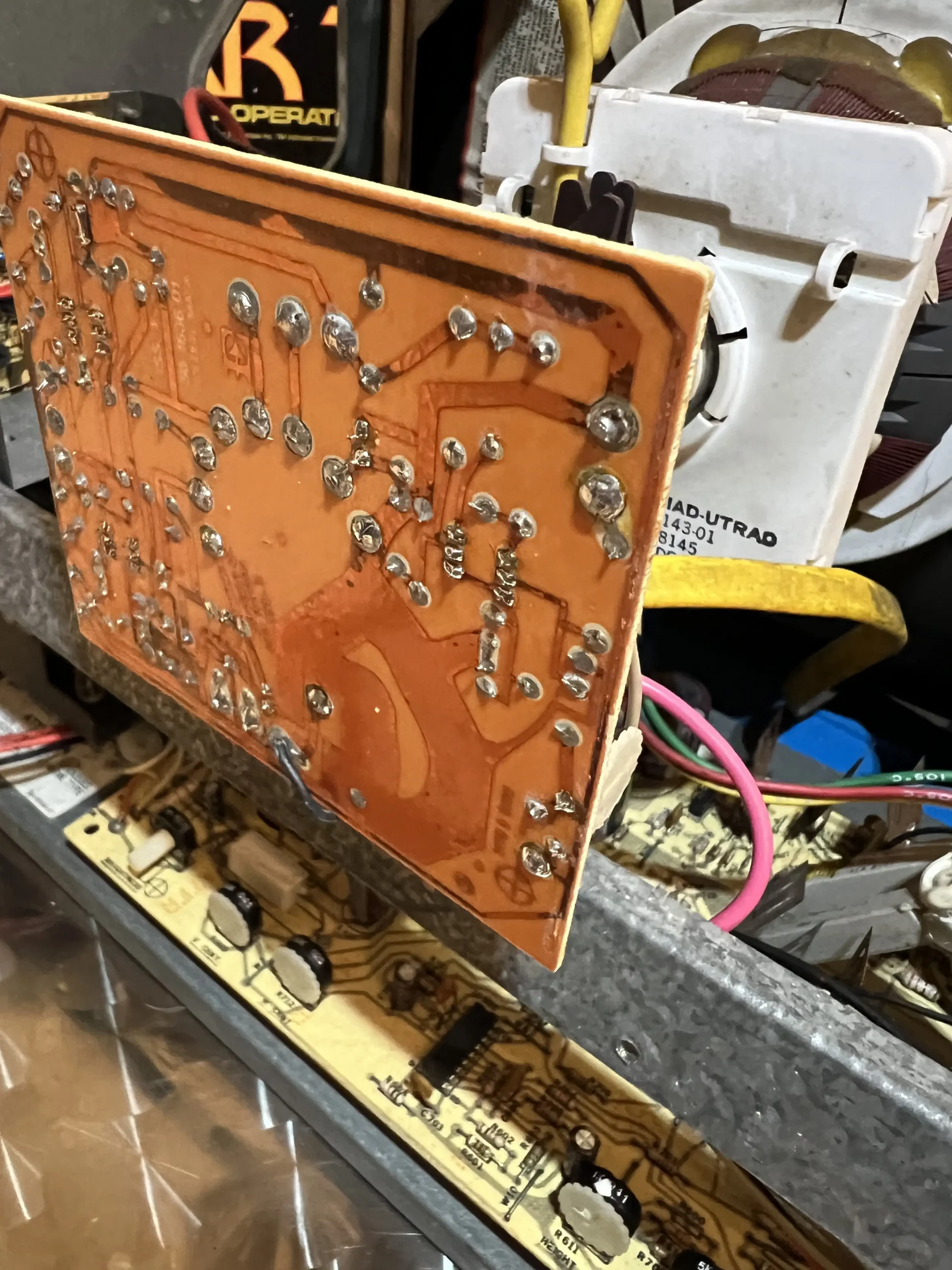

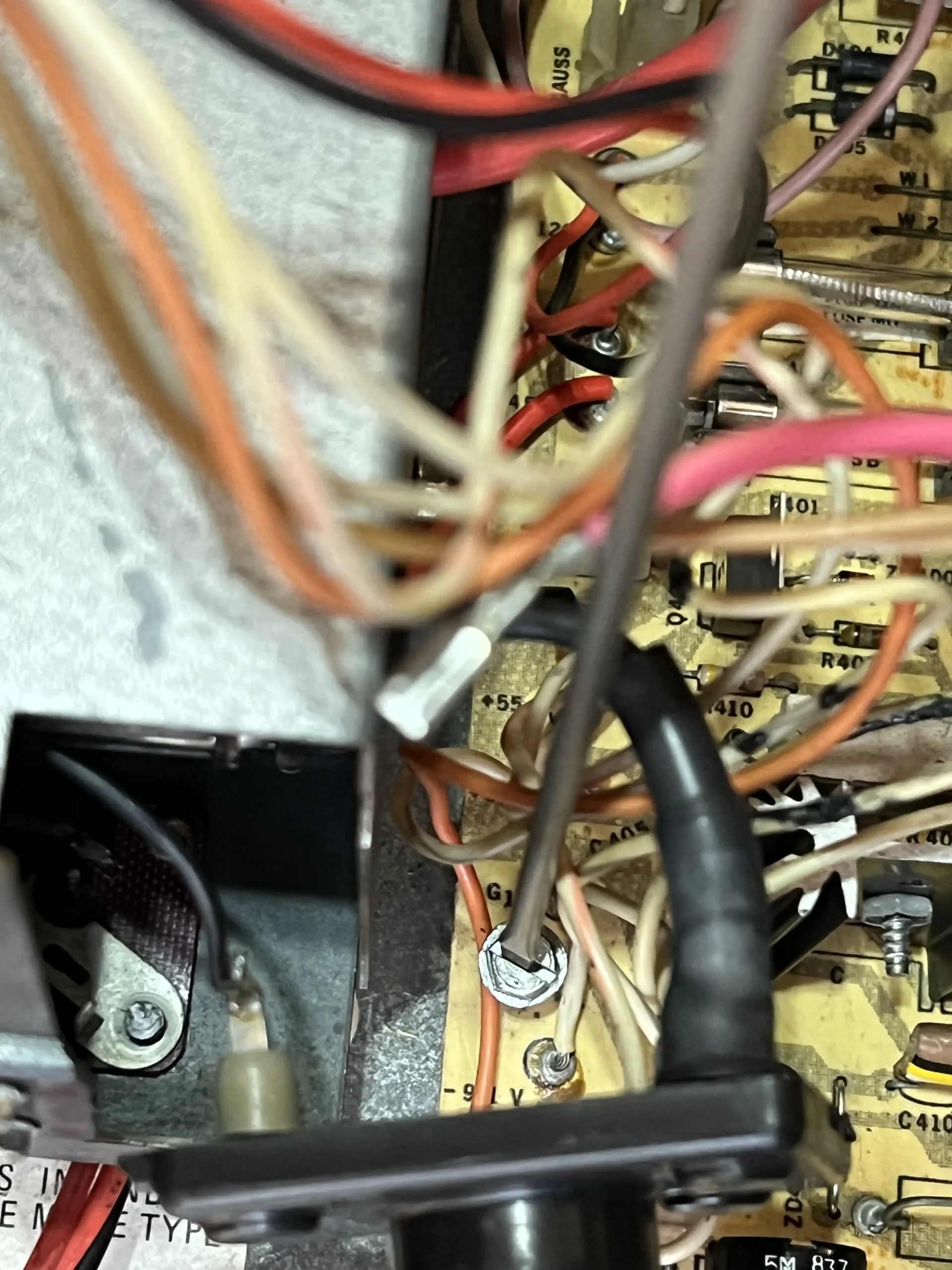

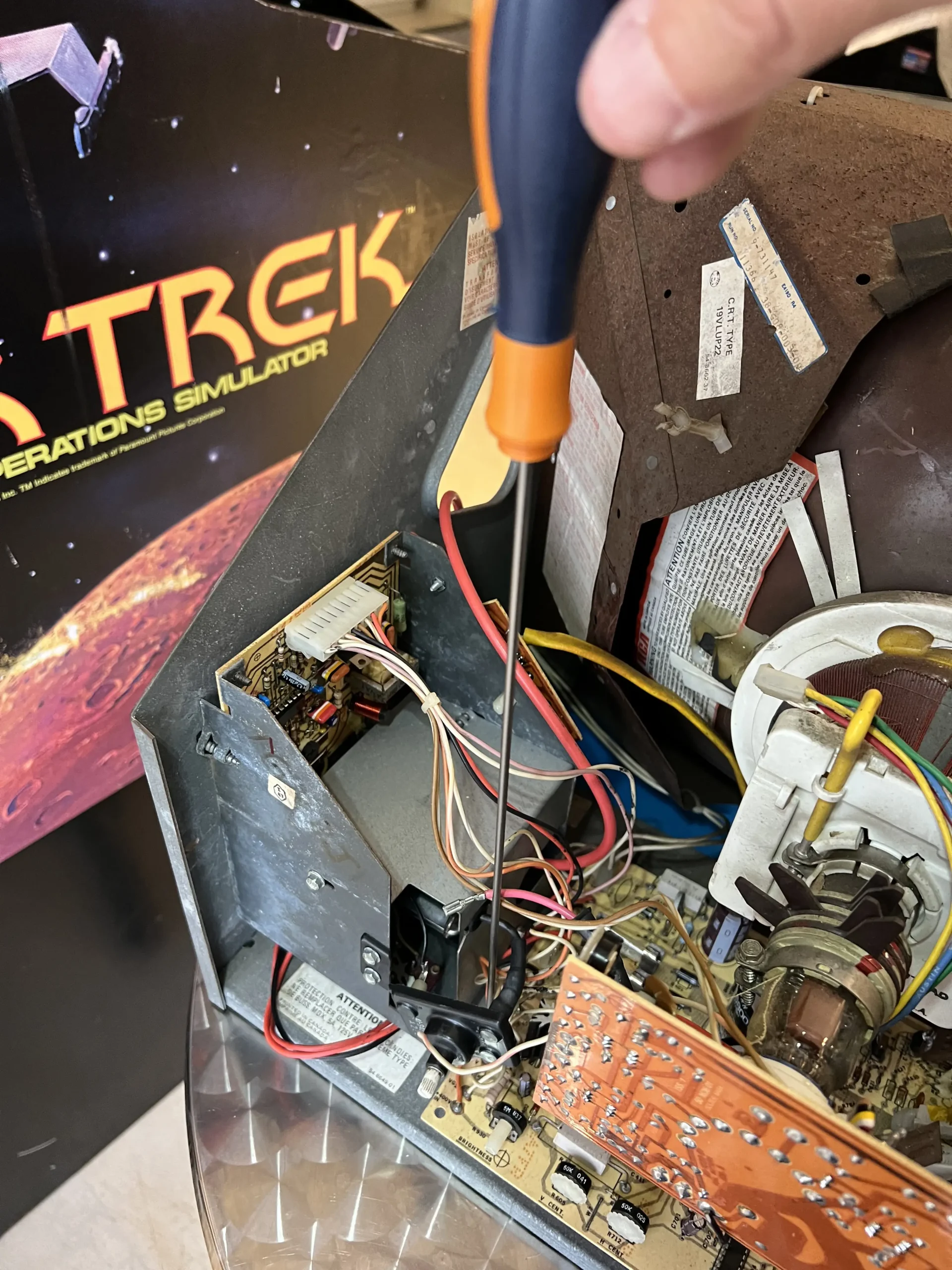

Em seguida, foi a vez de parafusar a Deflection Board no apertado espaço disponível:

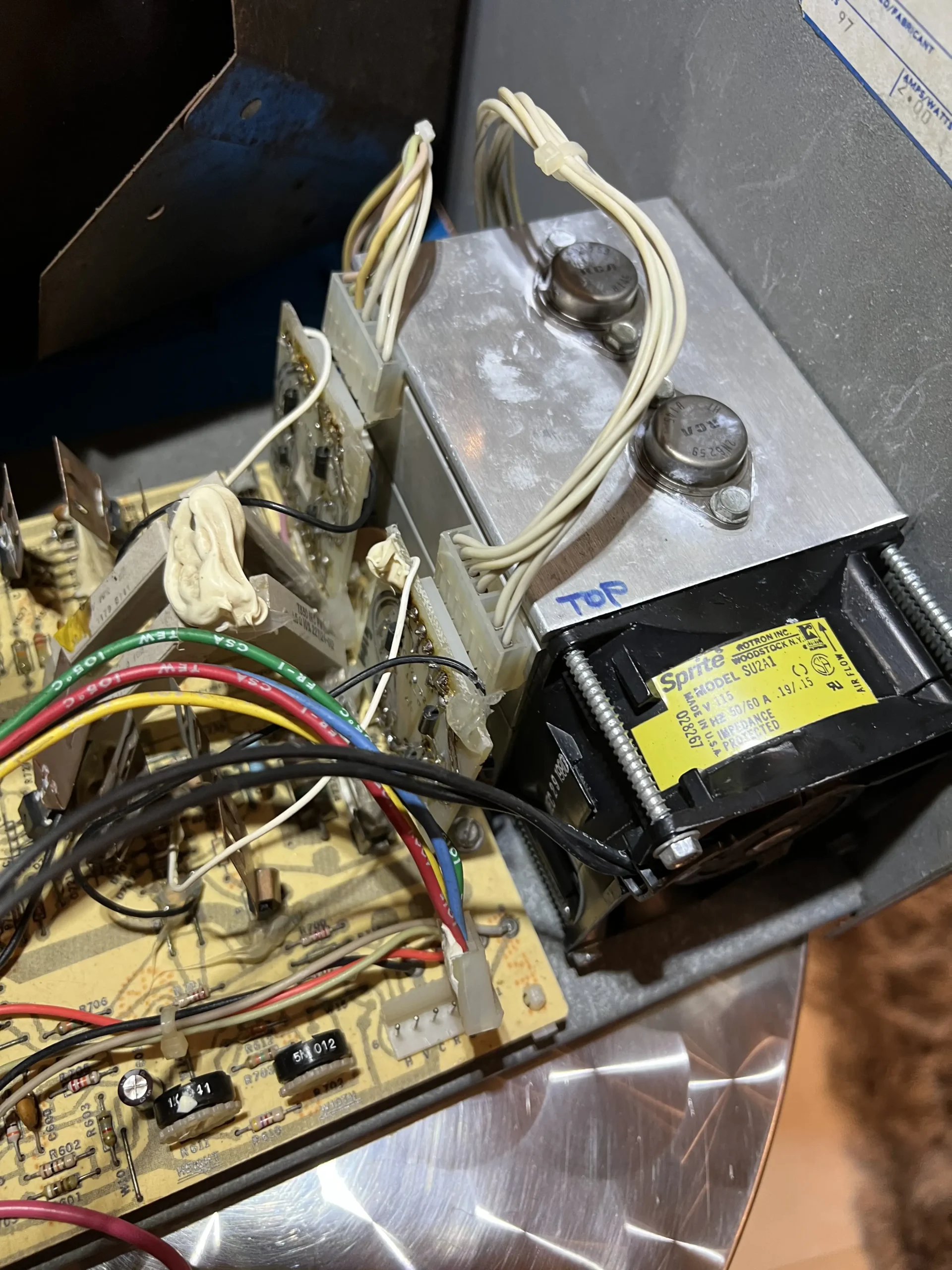

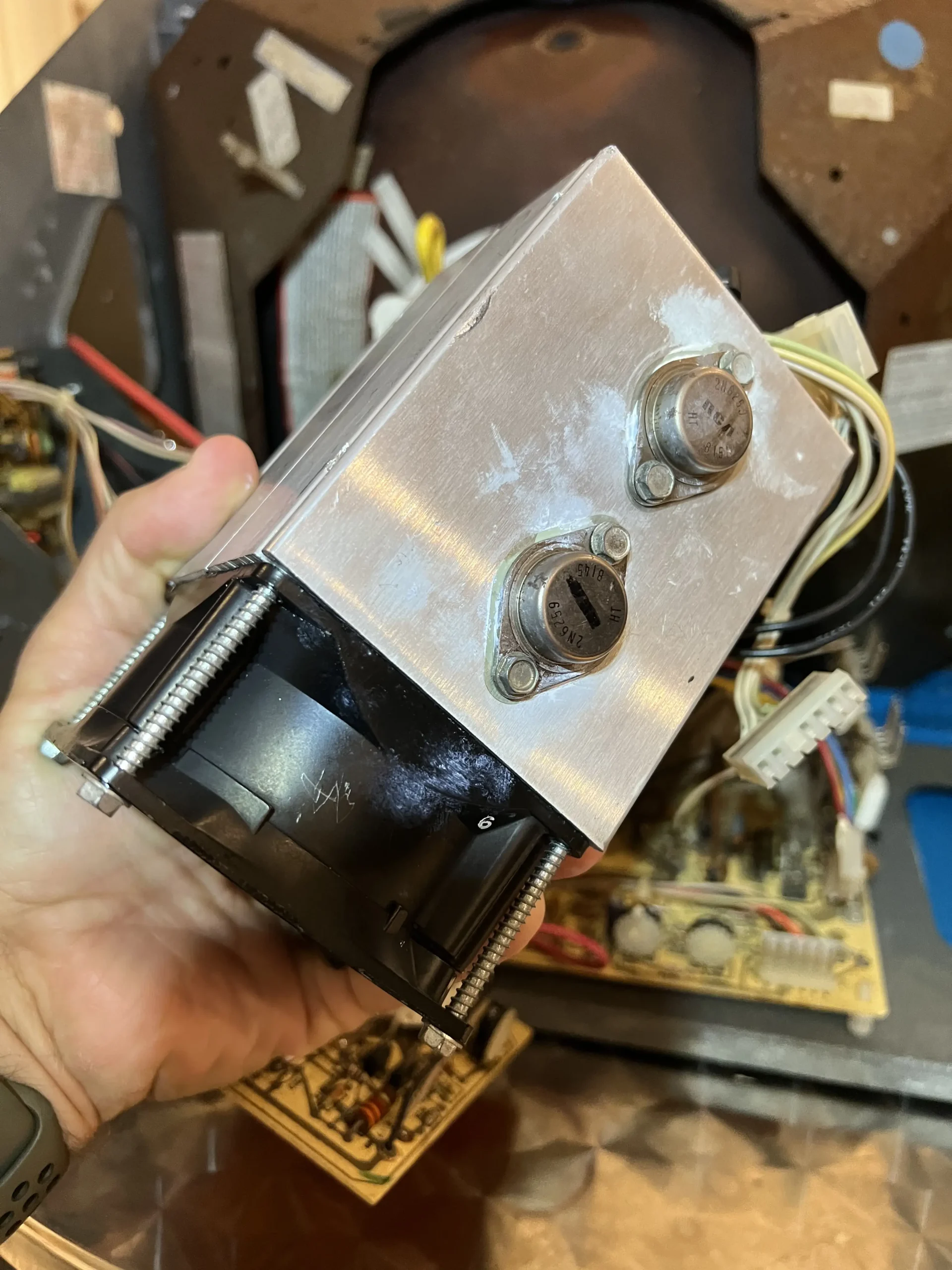

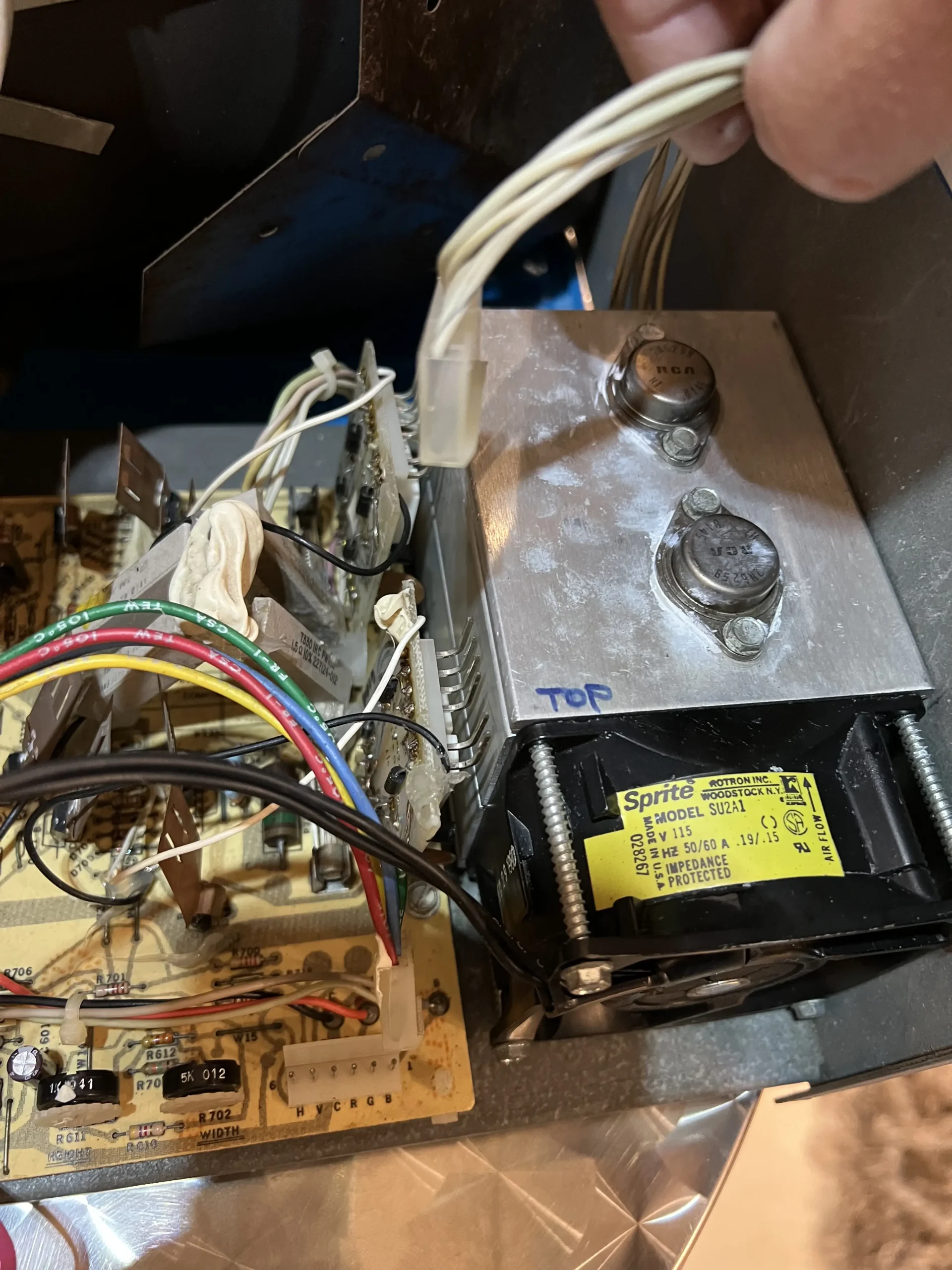

Finalmente, o encaixe do último componente principal, o módulo de transistores, ou Transistor Heat Sink:

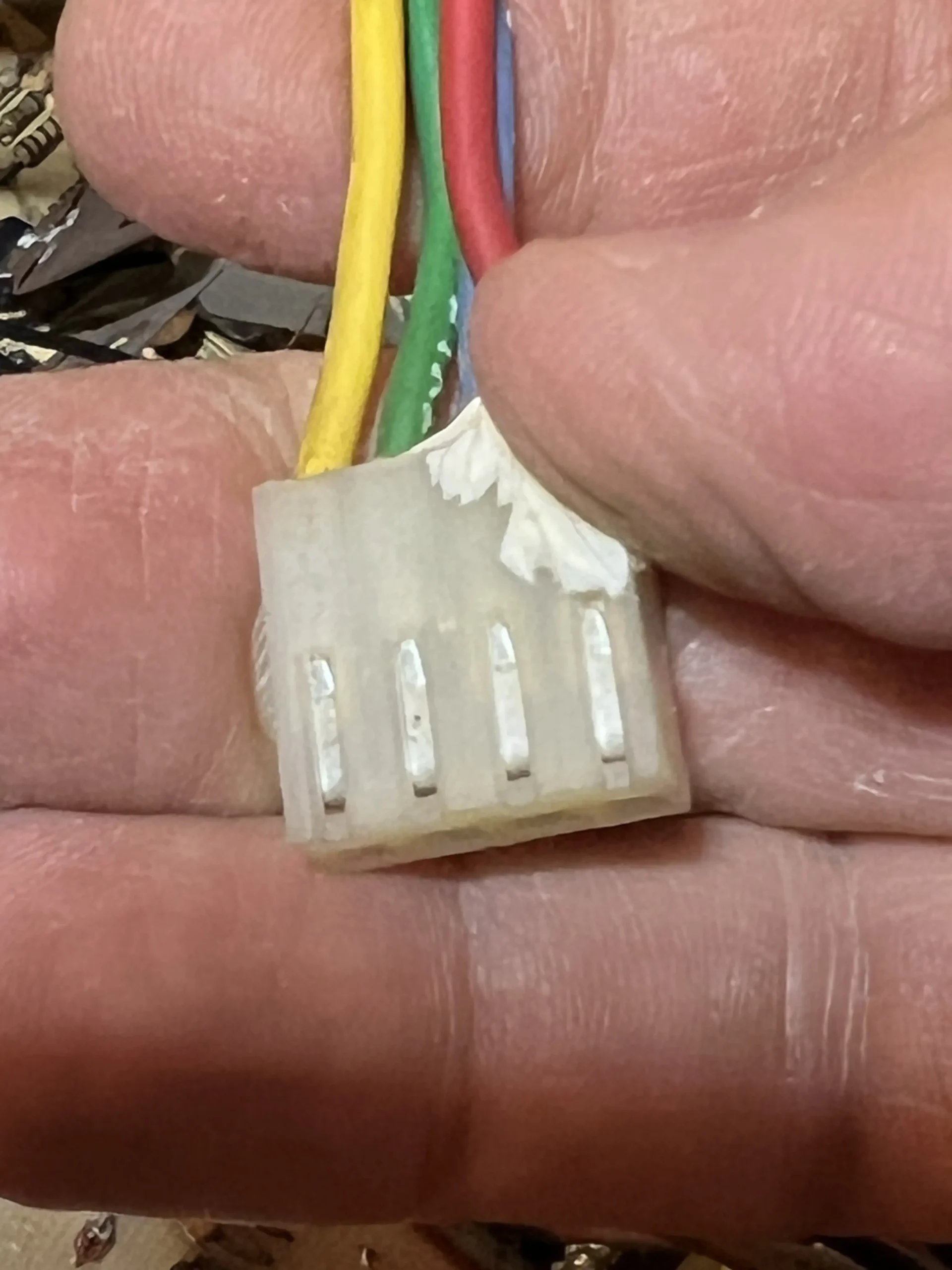

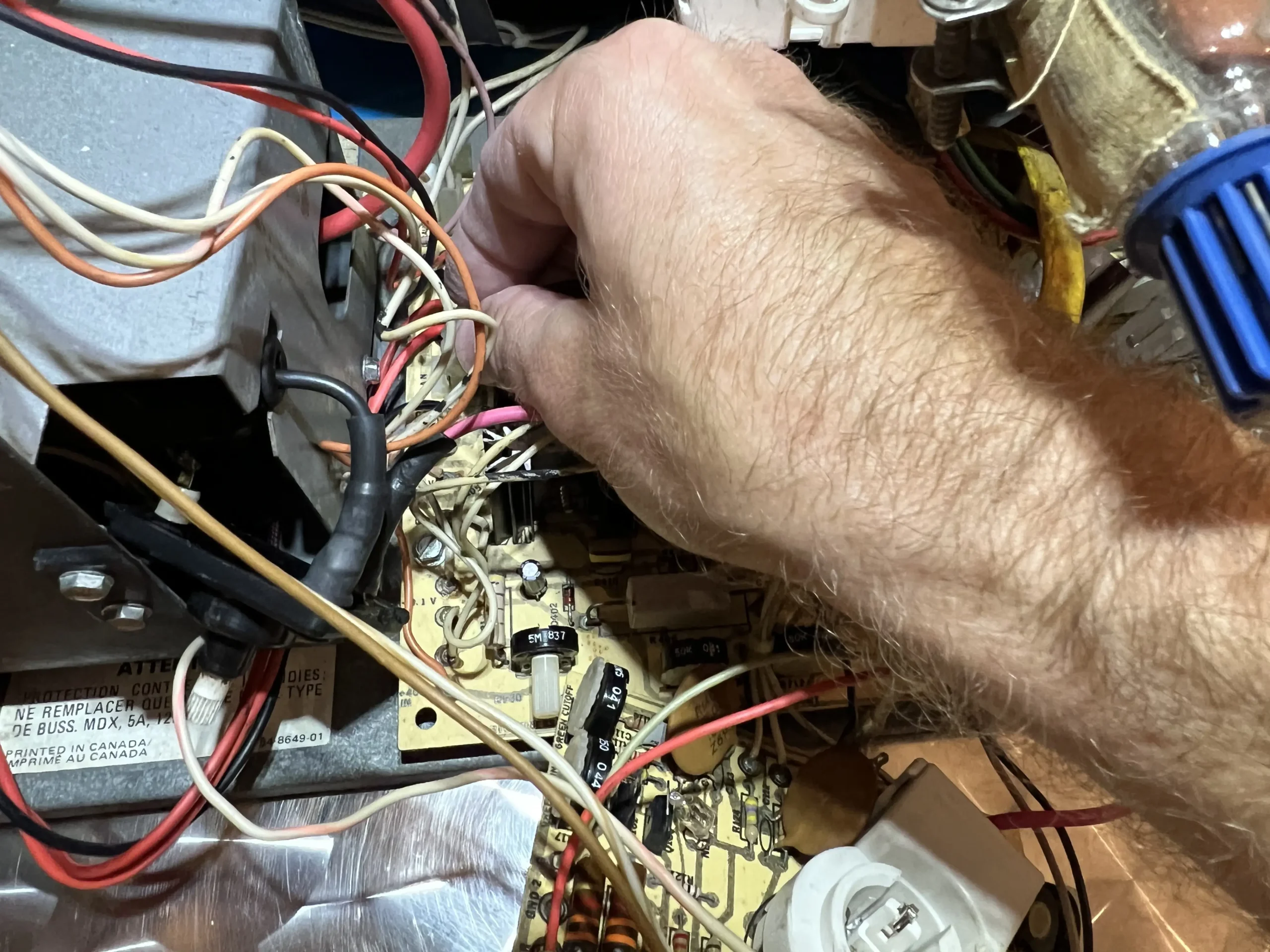

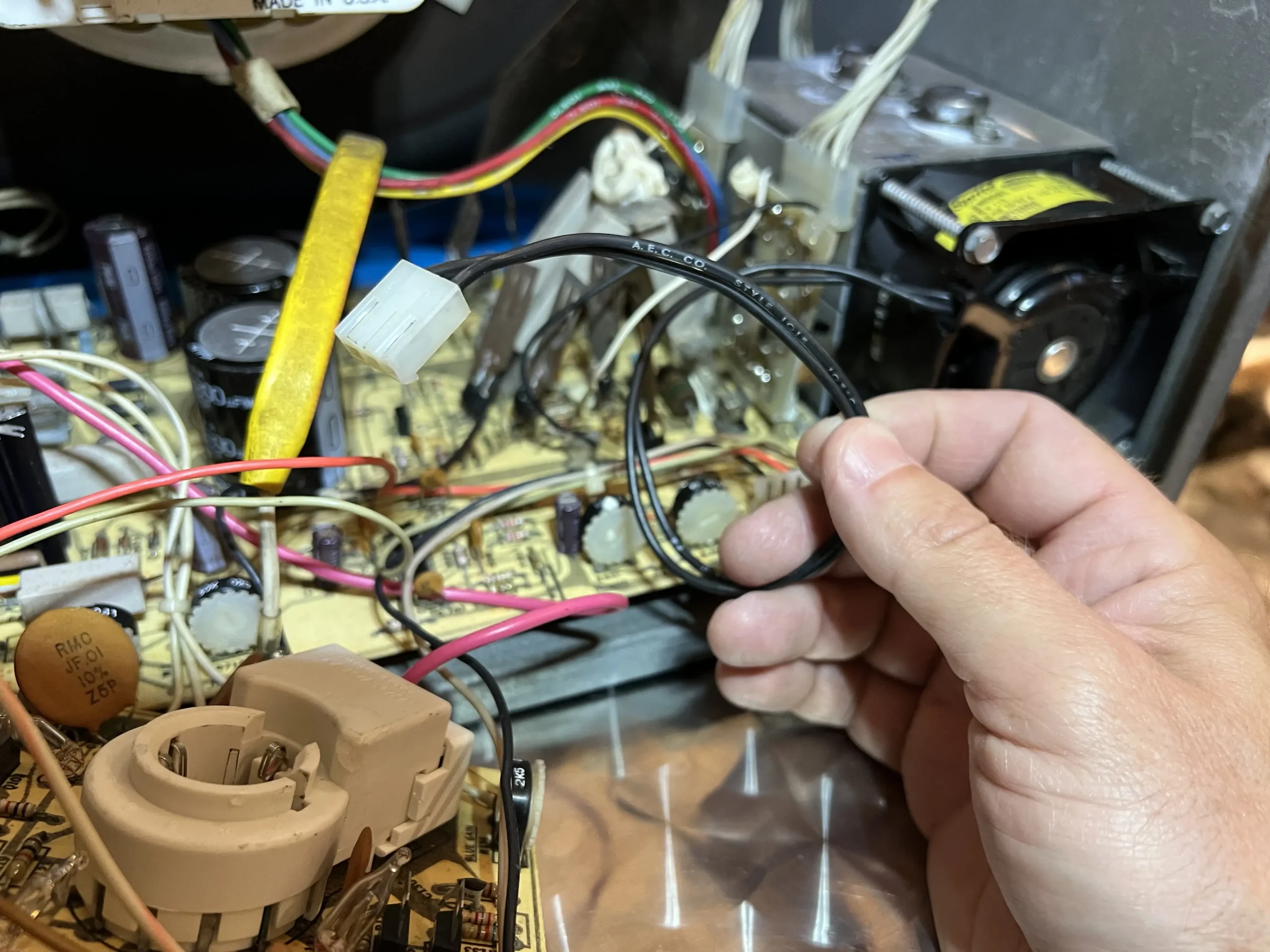

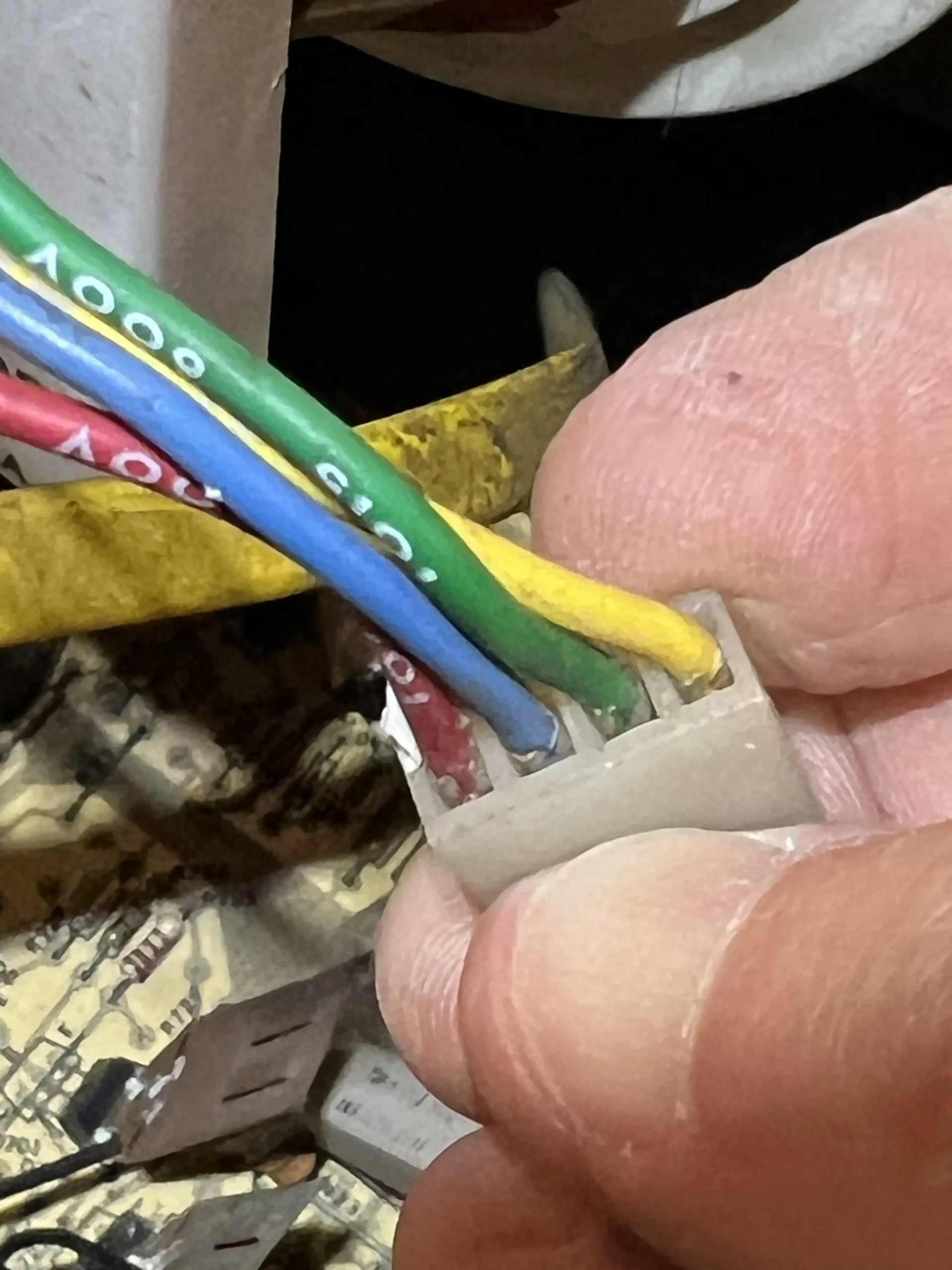

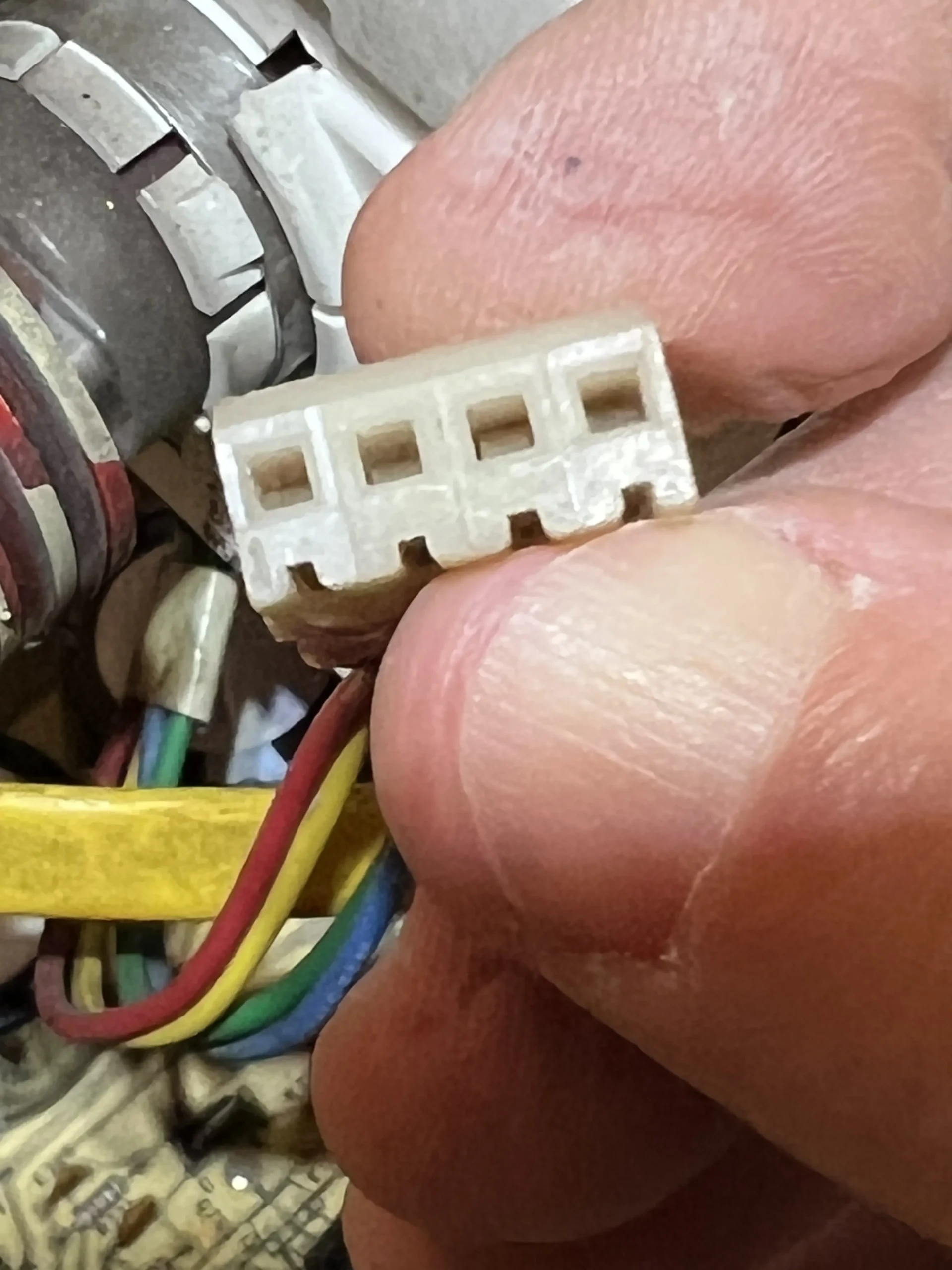

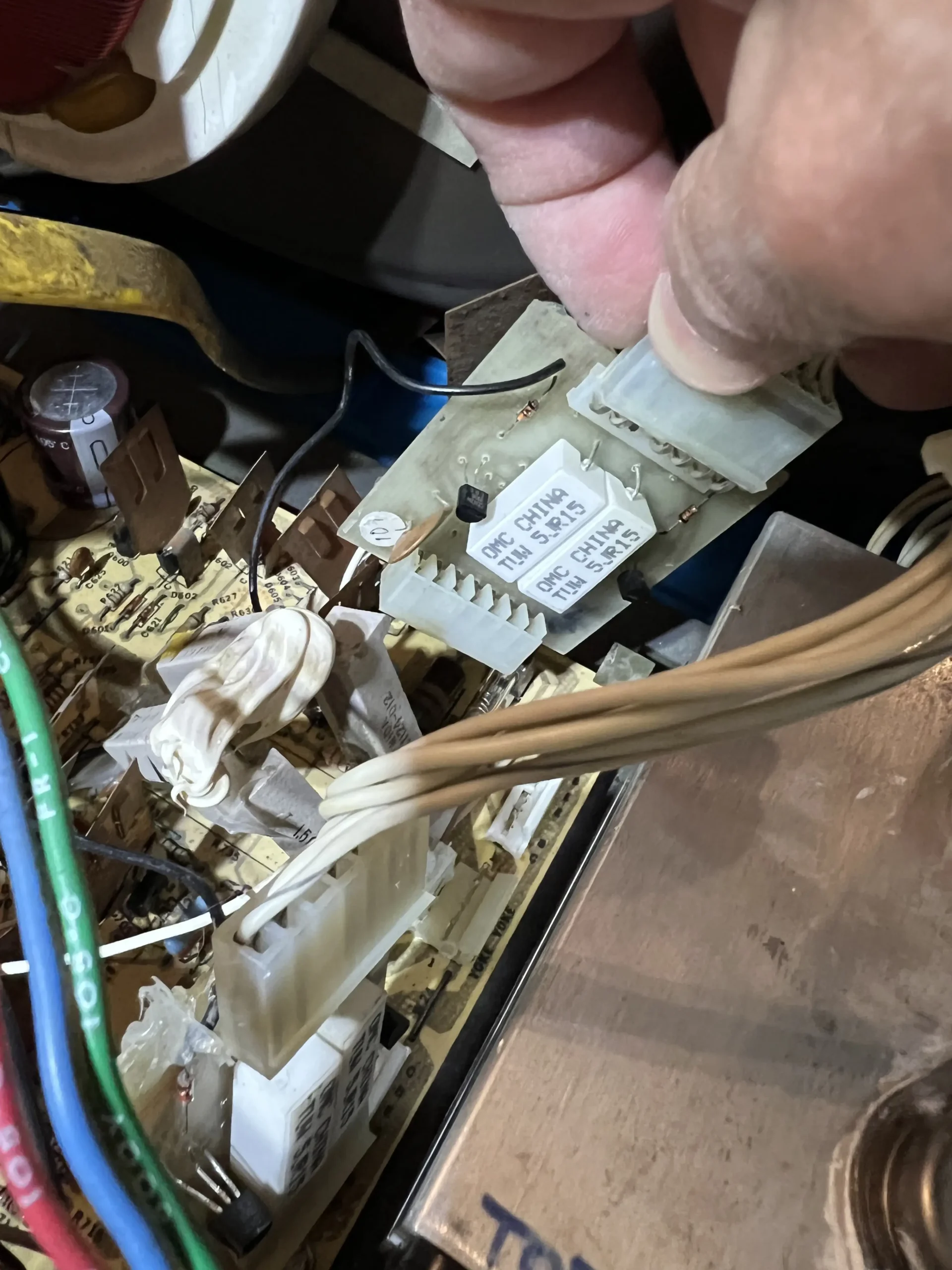

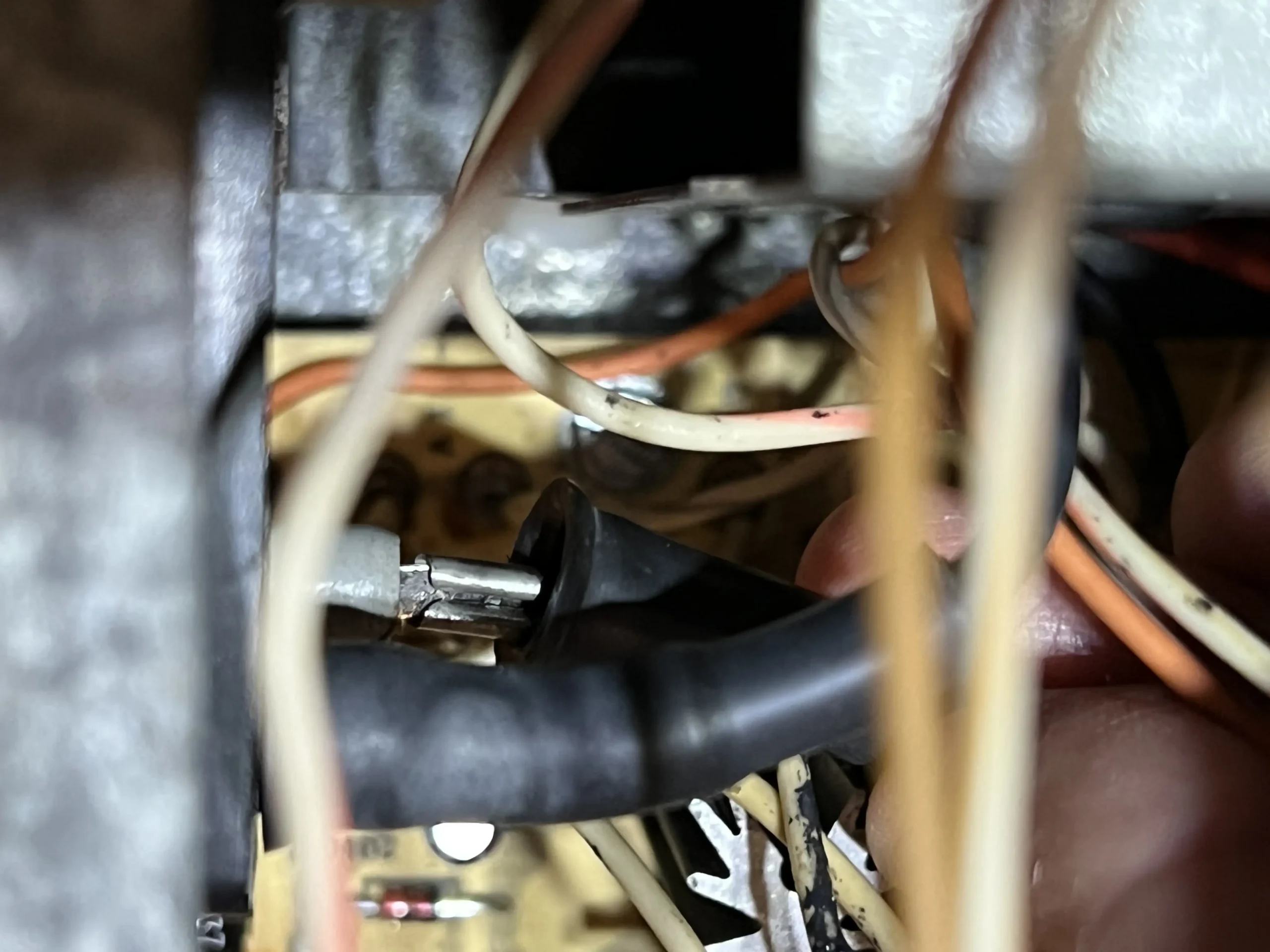

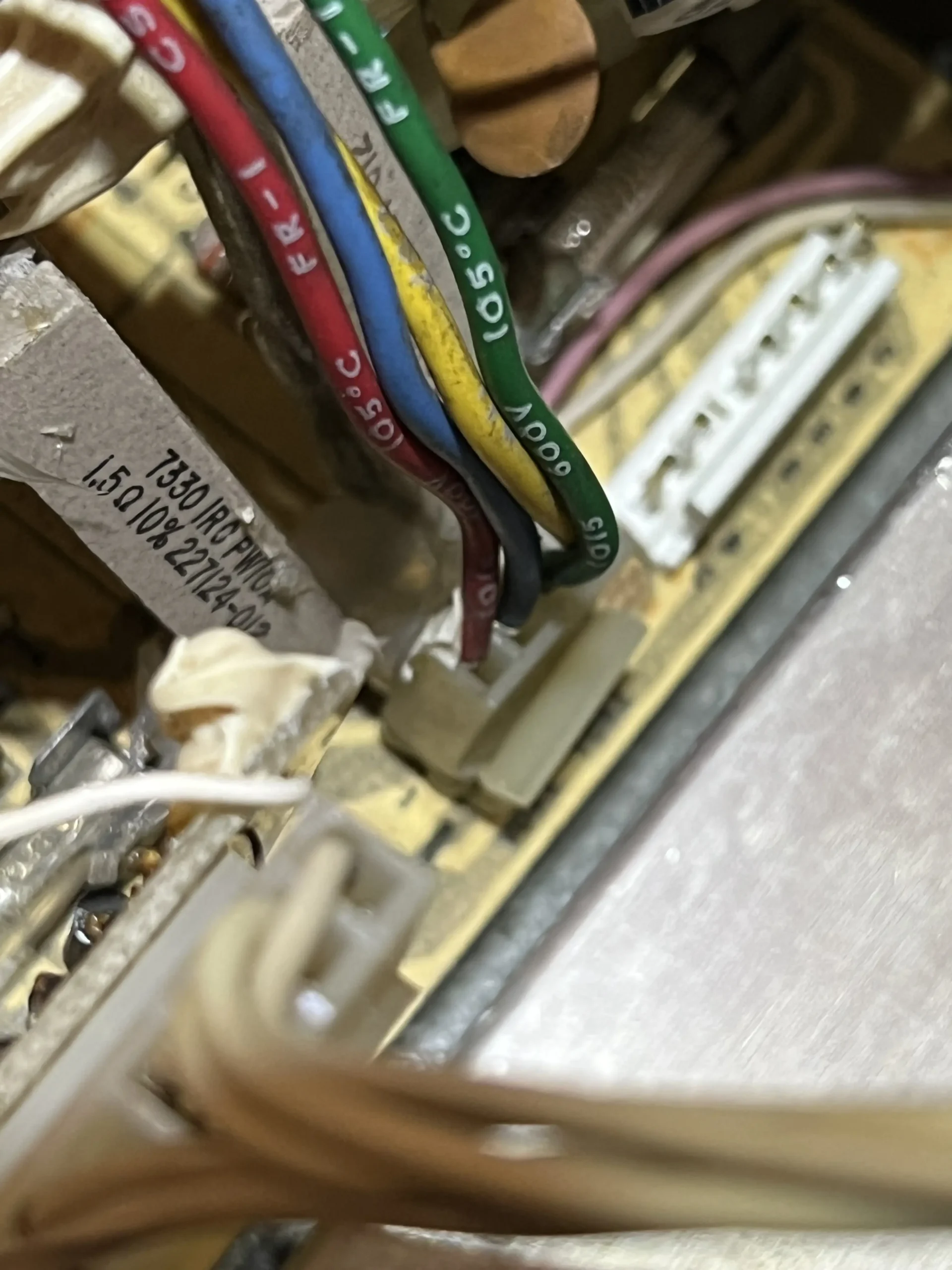

É importantíssimo não se esquecer de conectar o cabo da ventoinha dos transistores, senão é certo que haverá estrago provocado pelo superaquecimento. Aliás, a conexão dos plugs é um ponto delicado da instalação devido ao apertadíssimo espaço disponível entre as malhas de fios:

Agora, a barra do chassis já pode ser devolvida ao seu lugar:

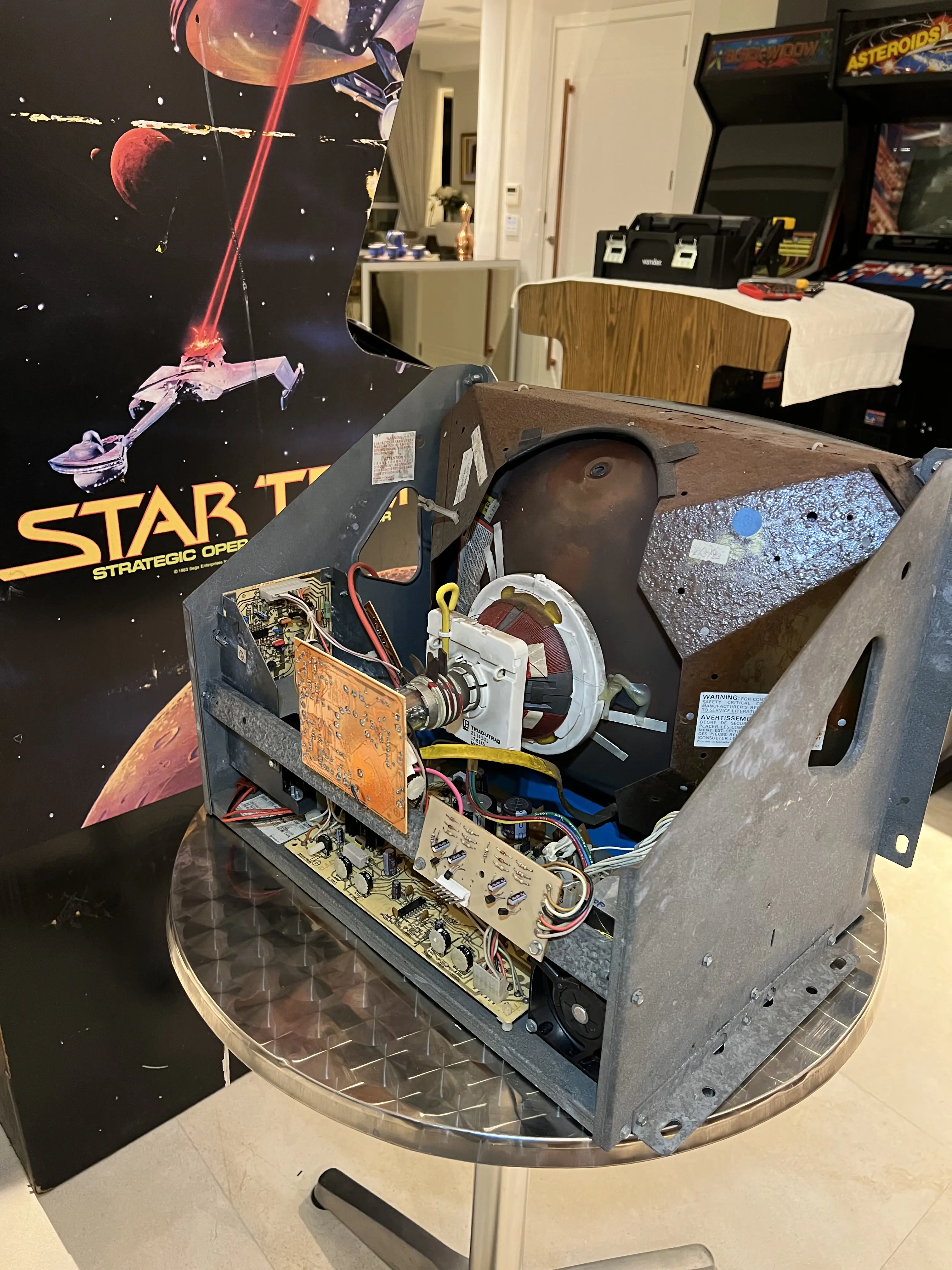

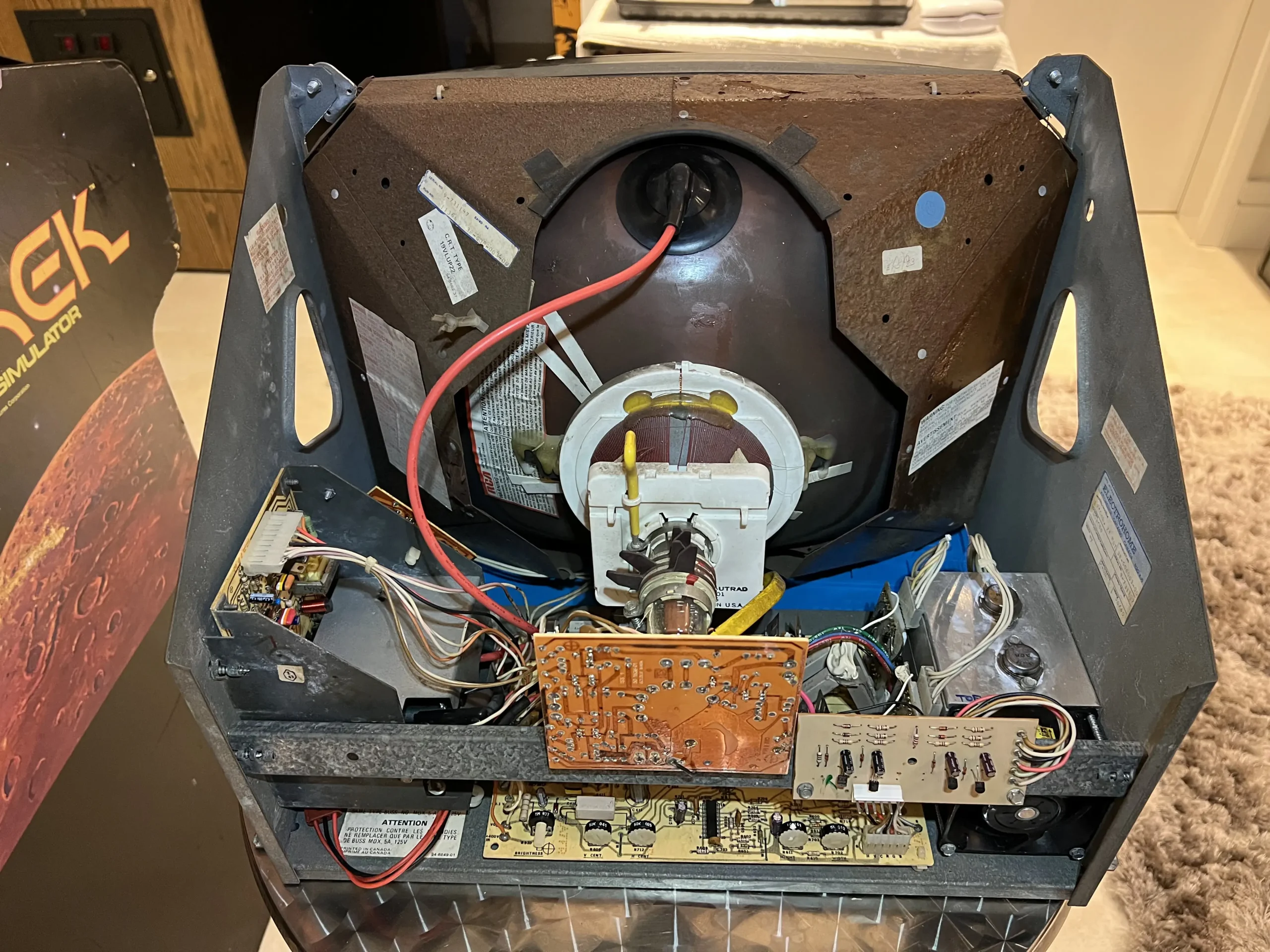

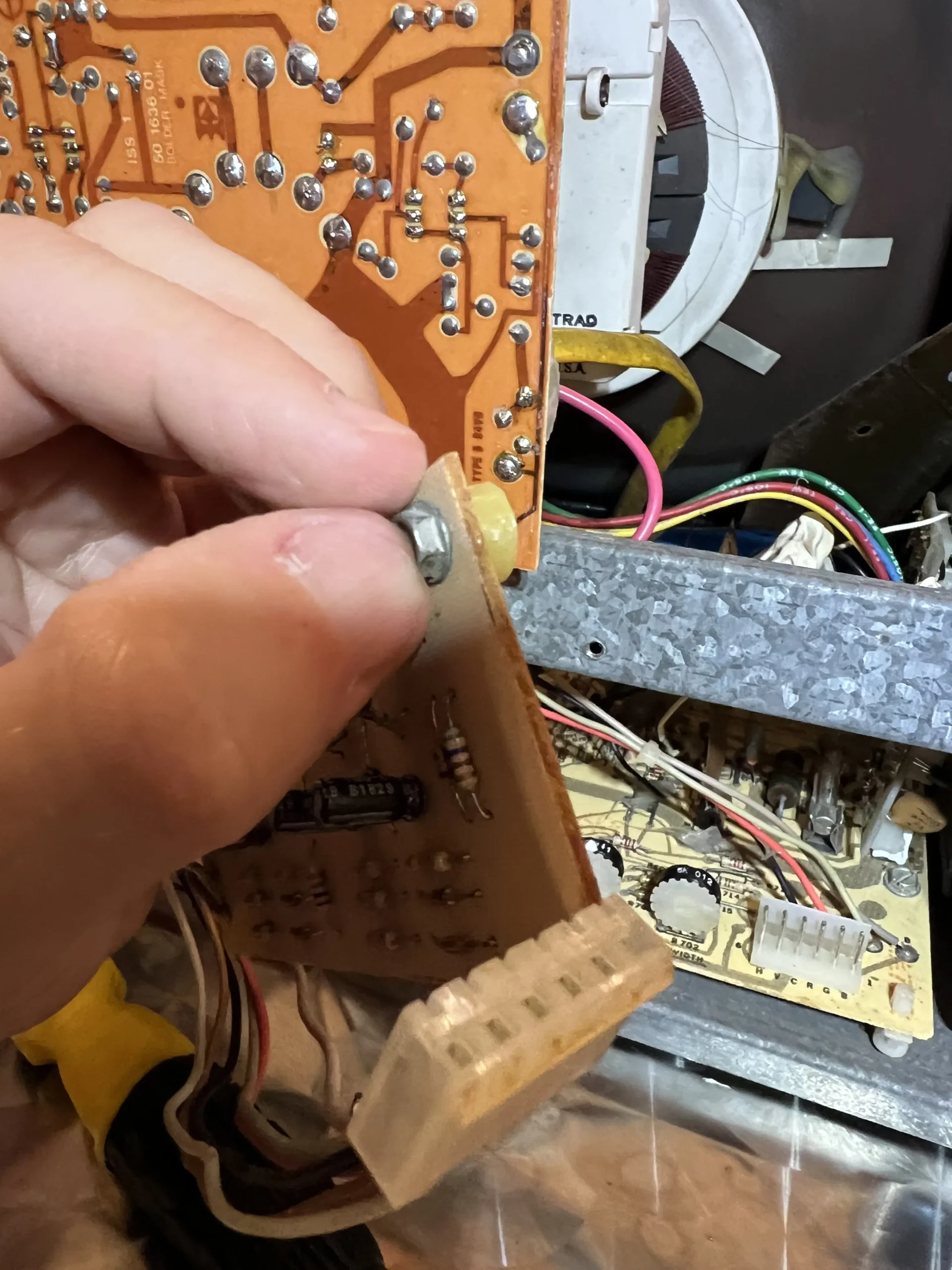

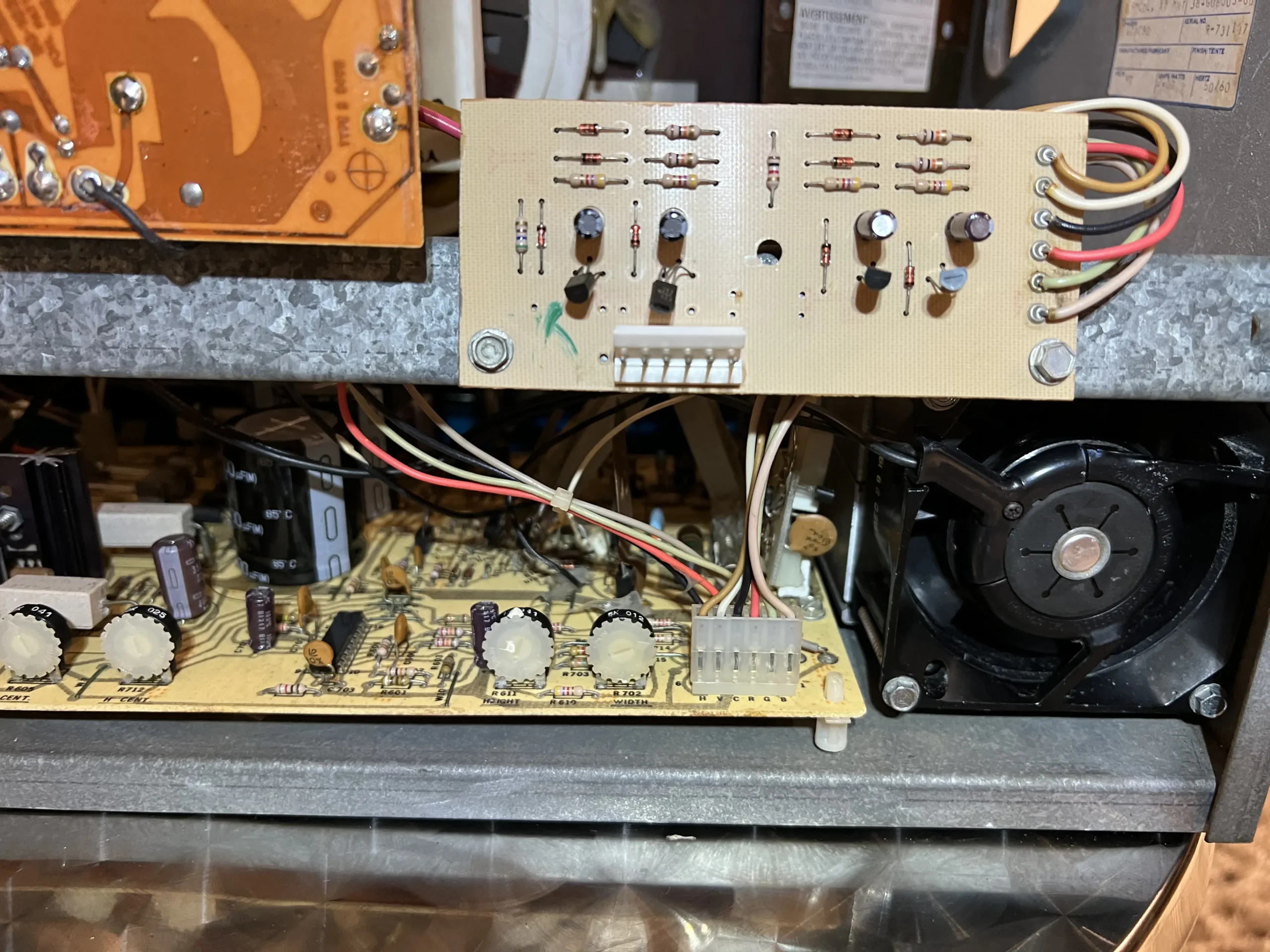

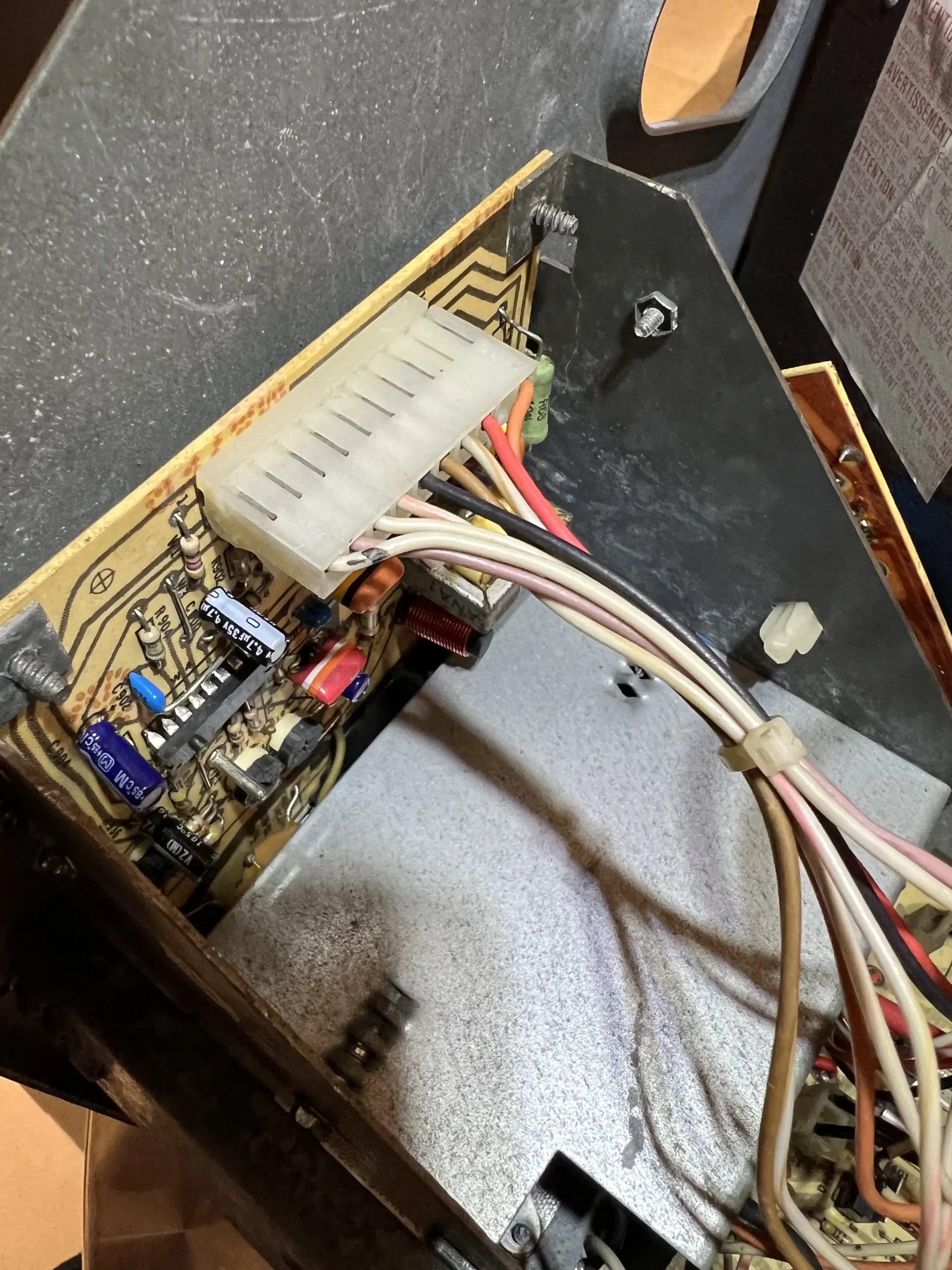

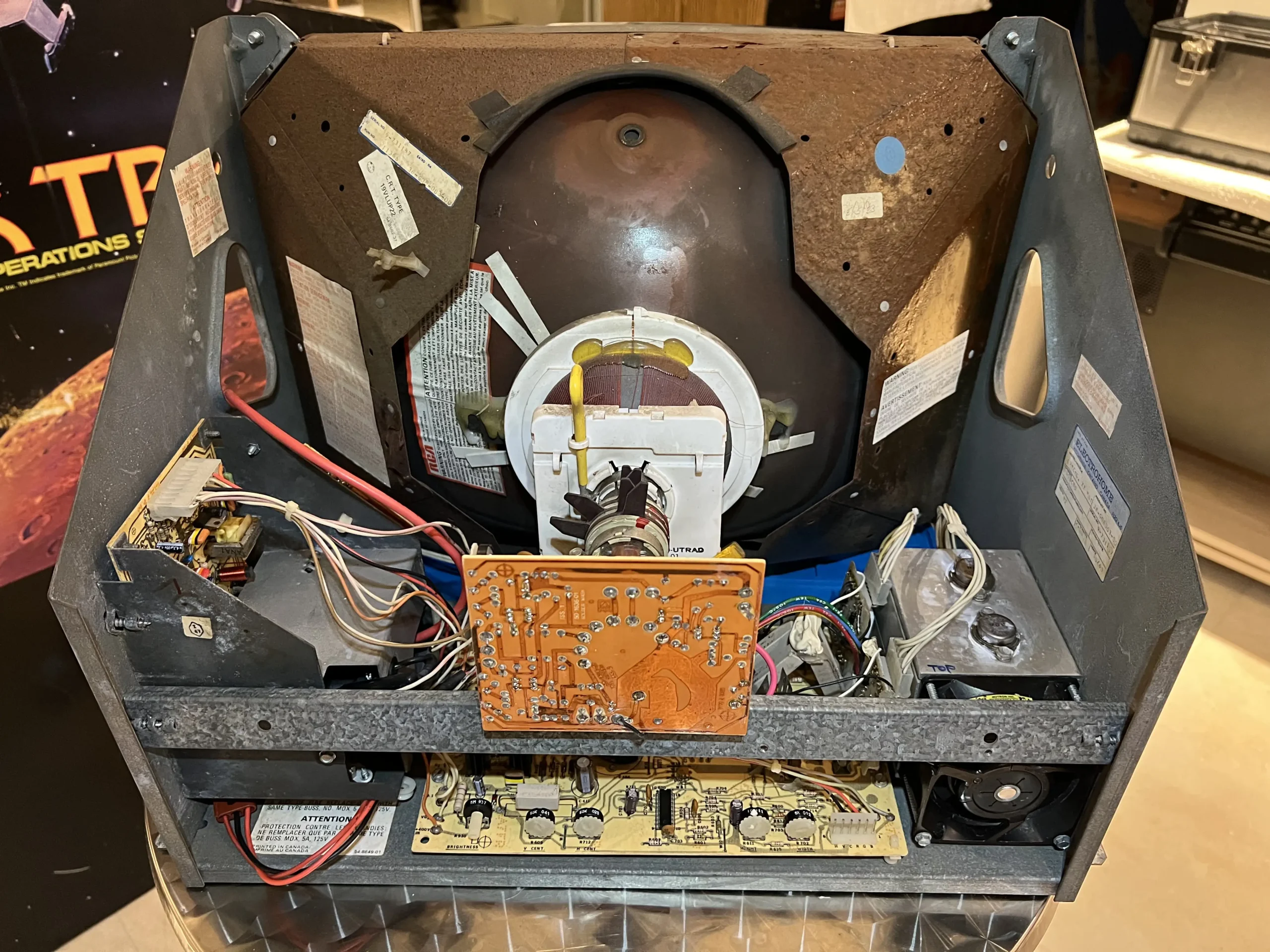

Neste momento, o monitor estava ficando bonito e a esperança já crescia junto com a ansiedade de ver o Star Trek funcionando pela primeira vez em solo brasileiro. Era hora de fixar a Input Clamp Board:

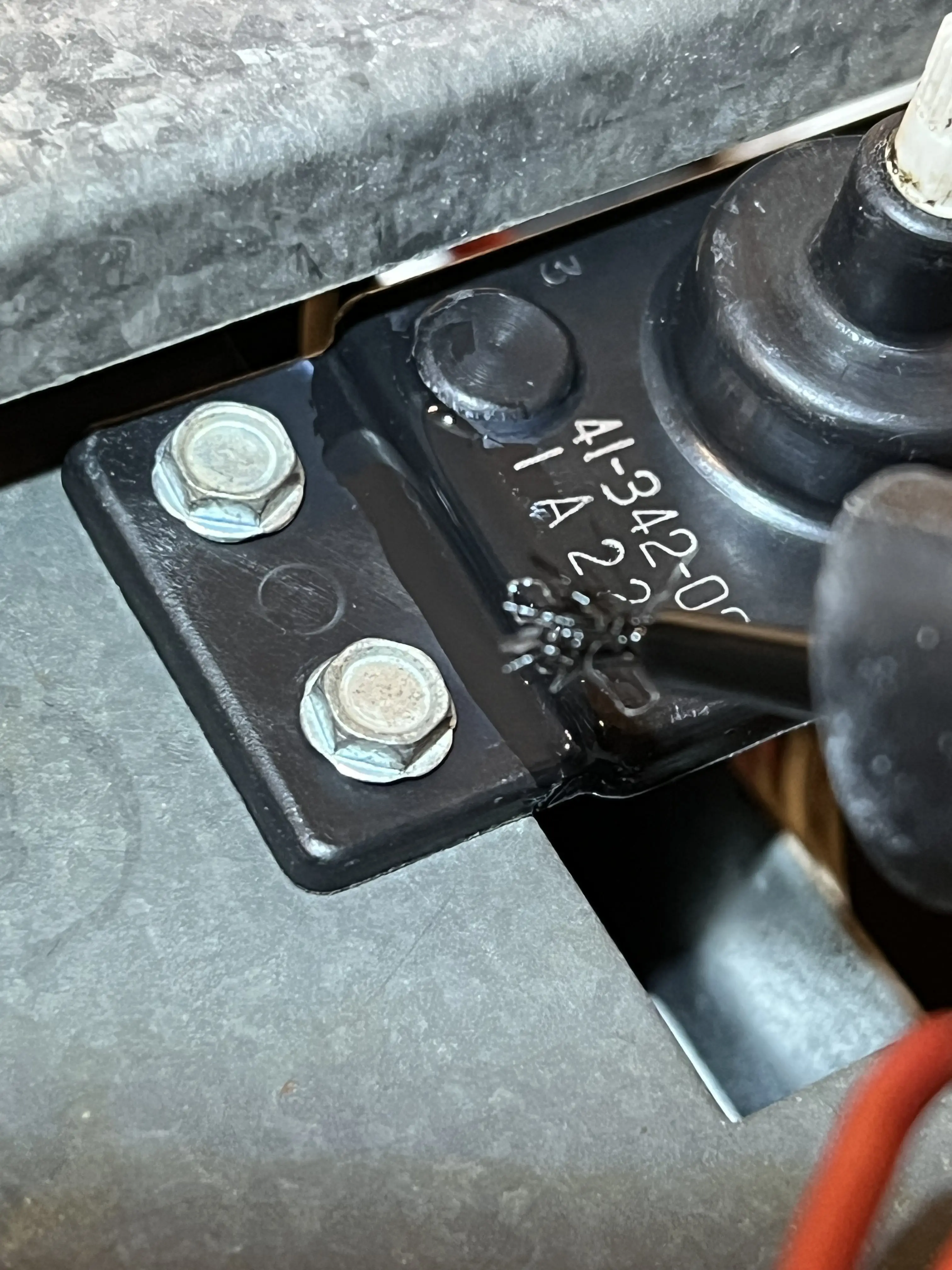

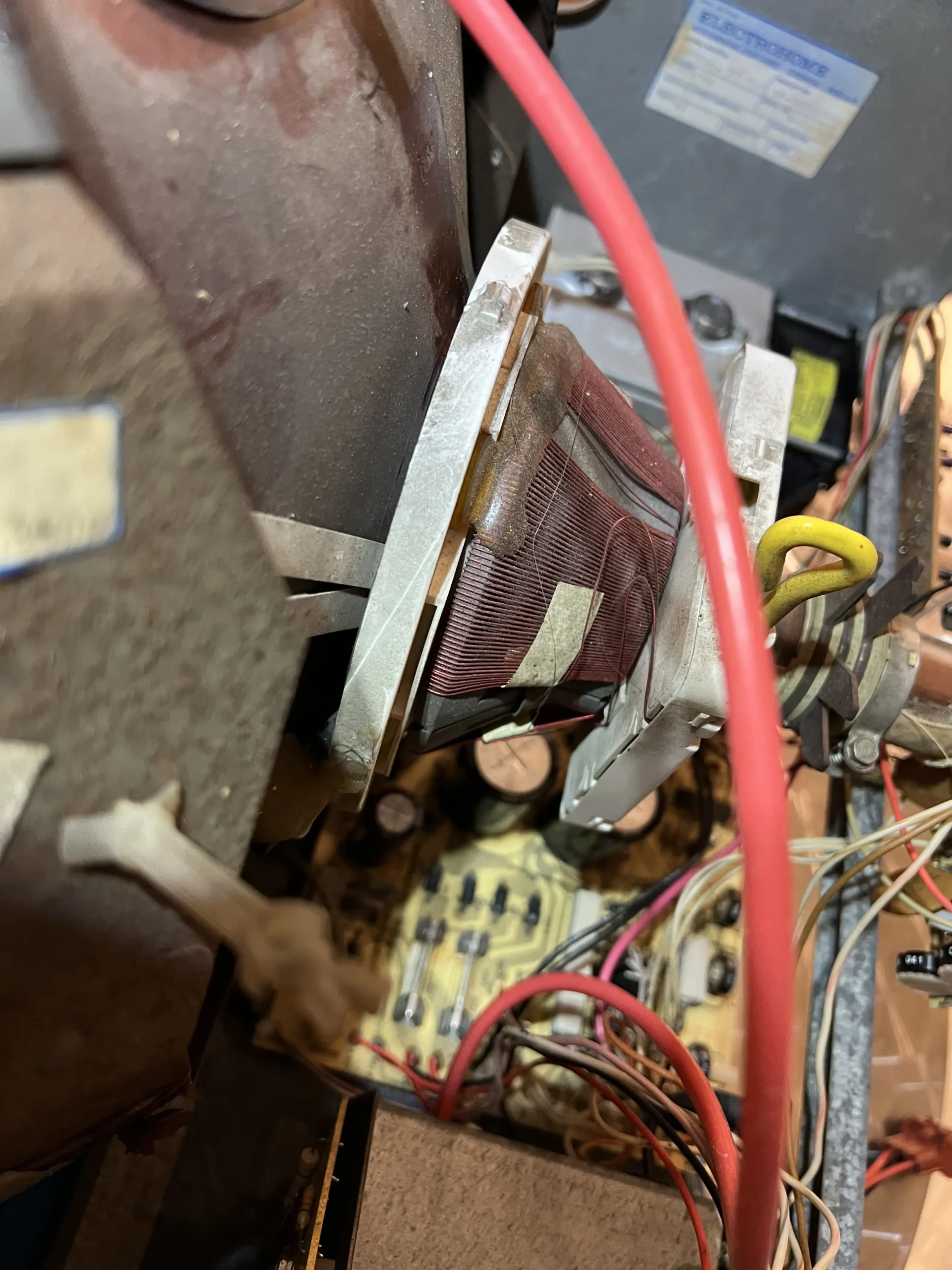

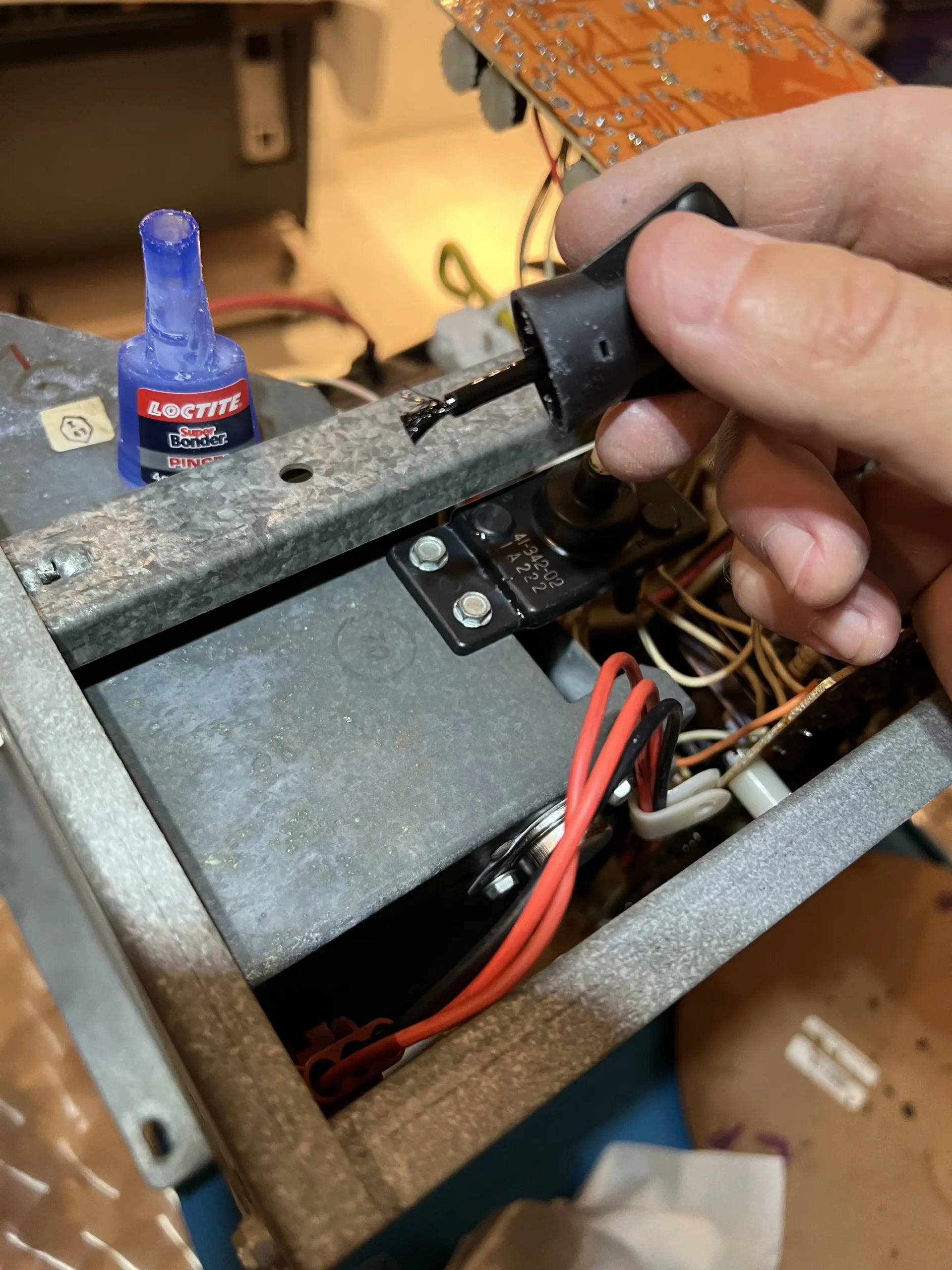

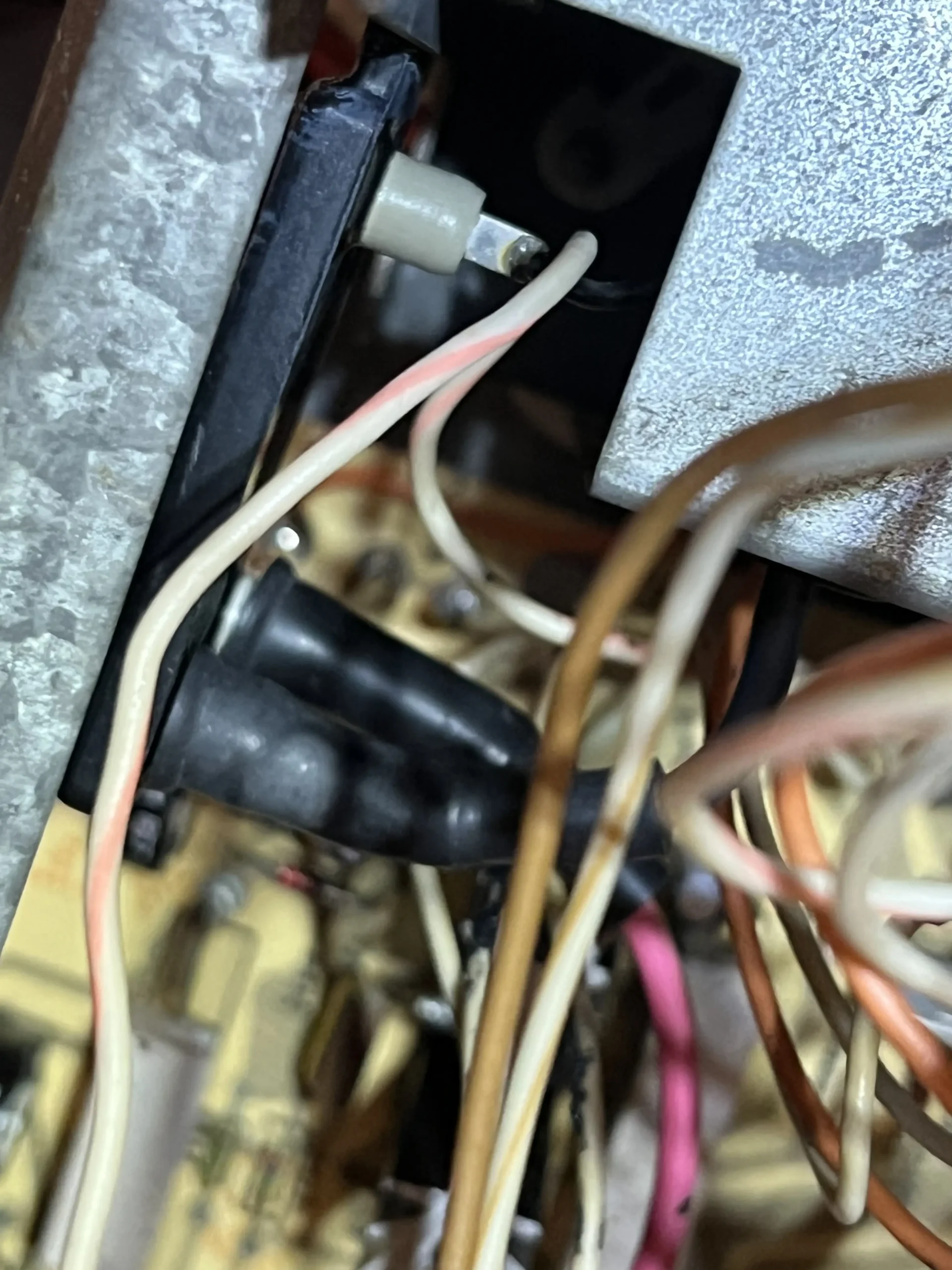

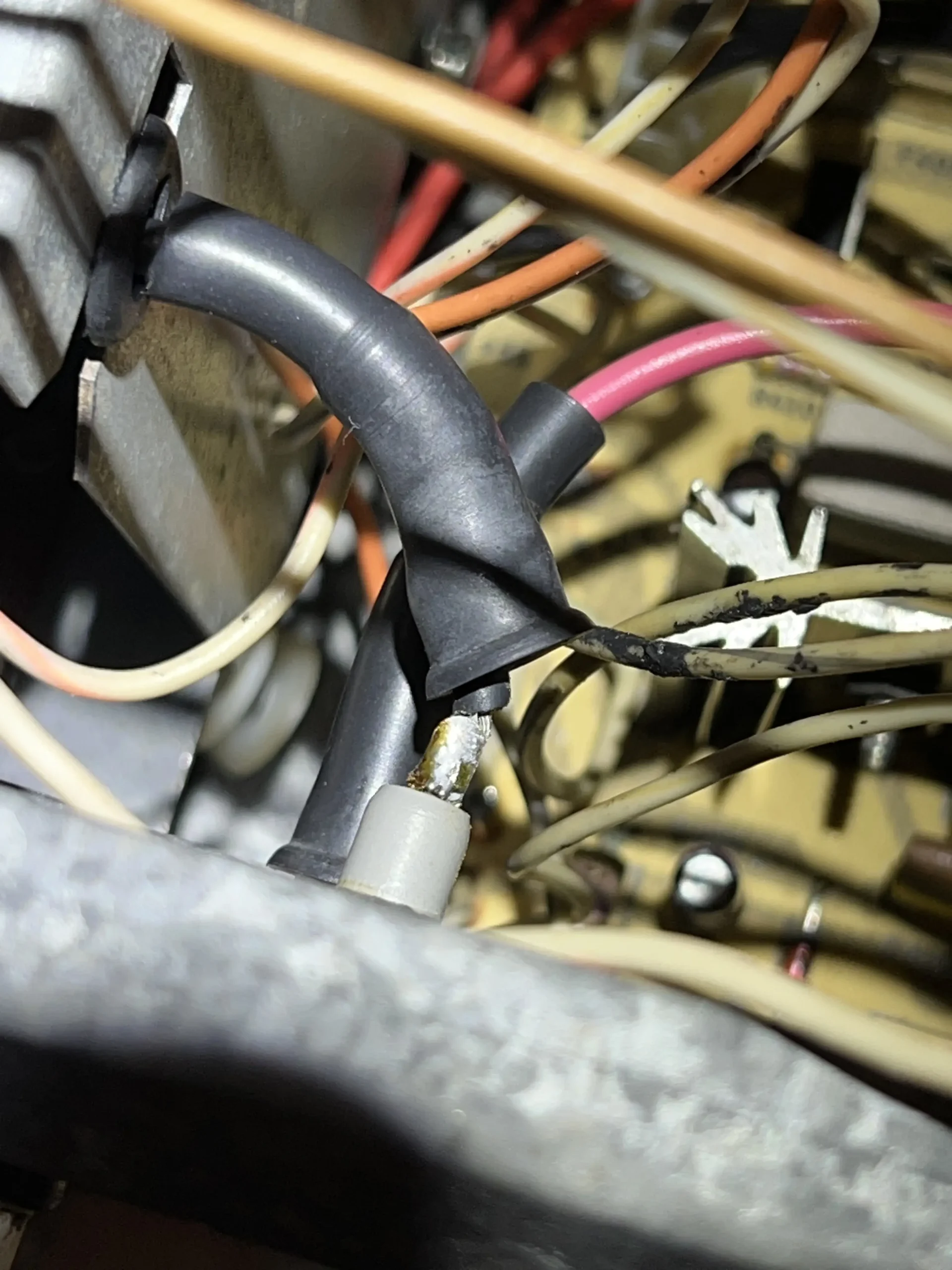

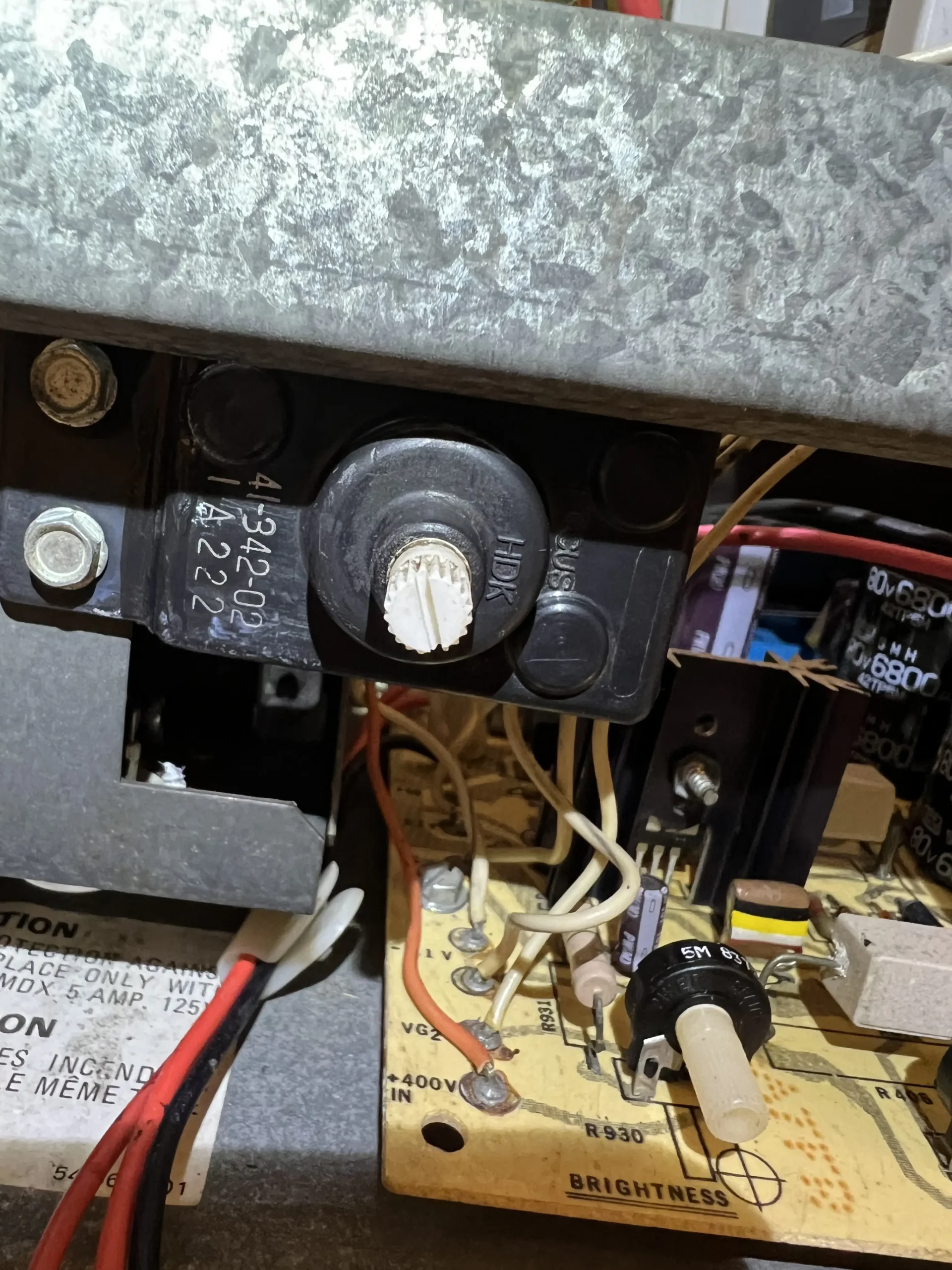

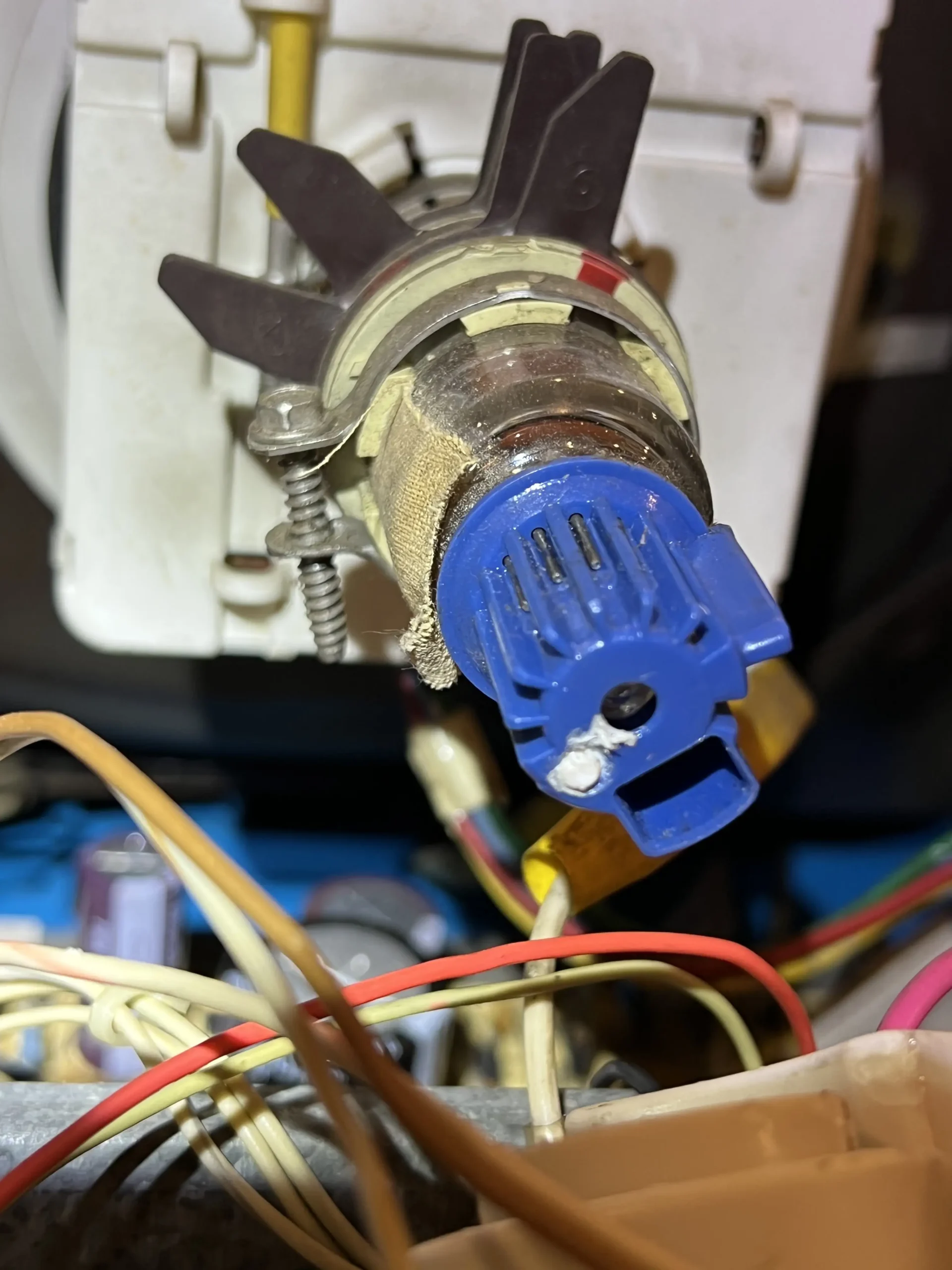

Em seguida, eu resolvi com total maestria o problema por mim ocasionado da quebra do suporte de foco – julgue você mesmo (rs):

Monitor Consertado? Longa Bateria de Testes

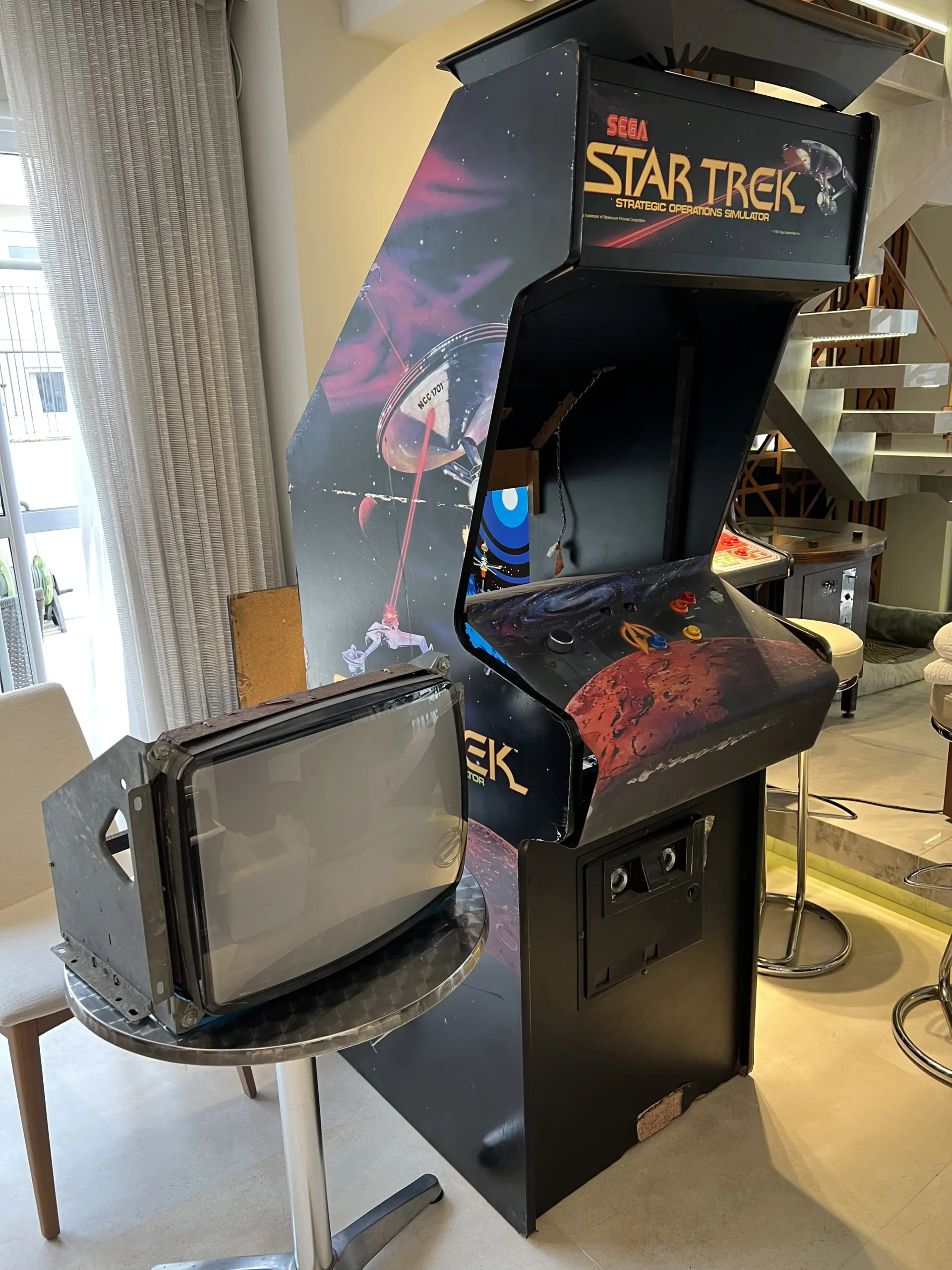

Eu achava que a parte difícil já havia passado e agora seria apenas ligar o monitor e partir pro jogo! Porém, estava enganado, pois a etapa complicada se iniciava agora. O primeiro teste foi frustrante:

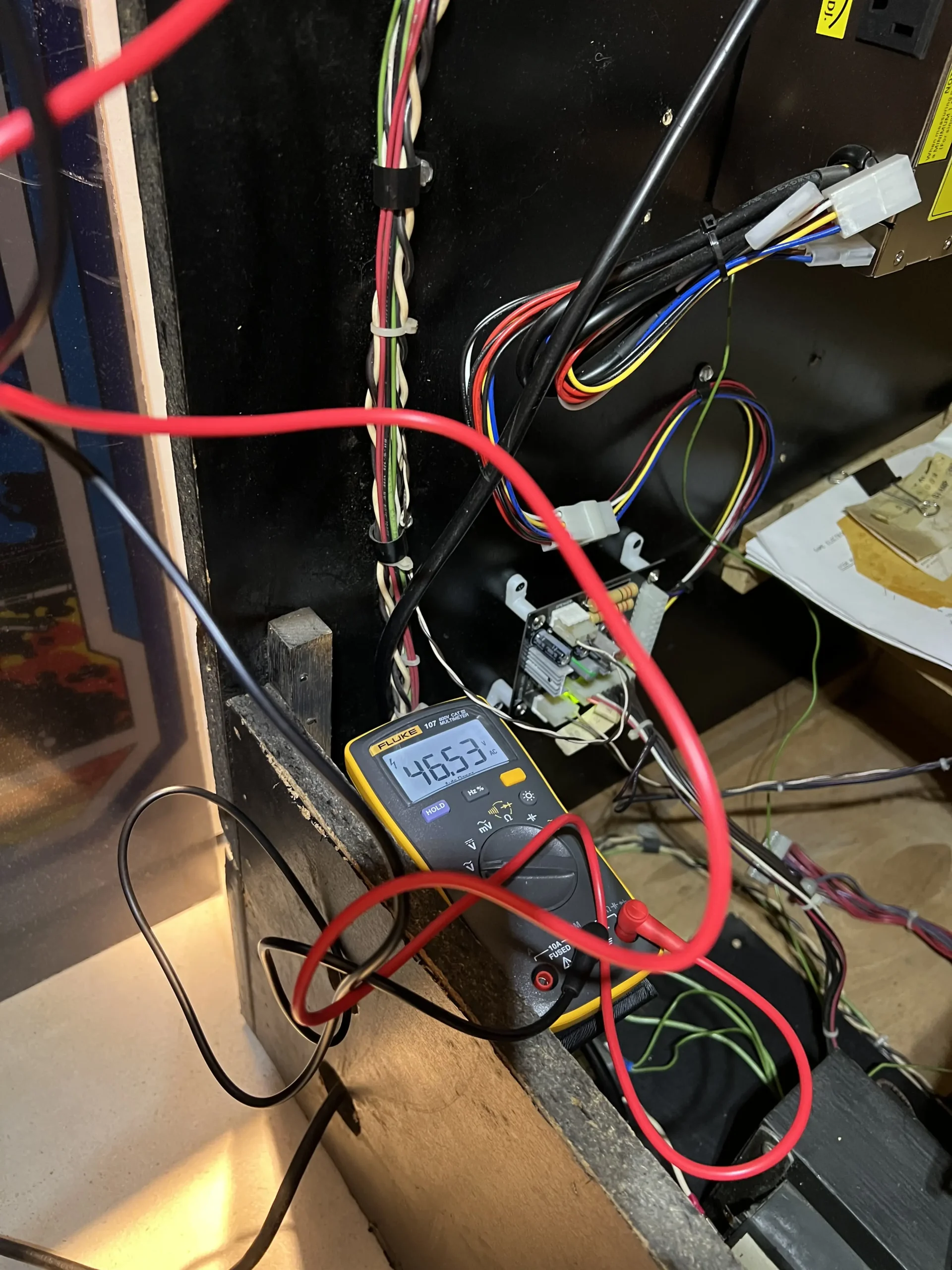

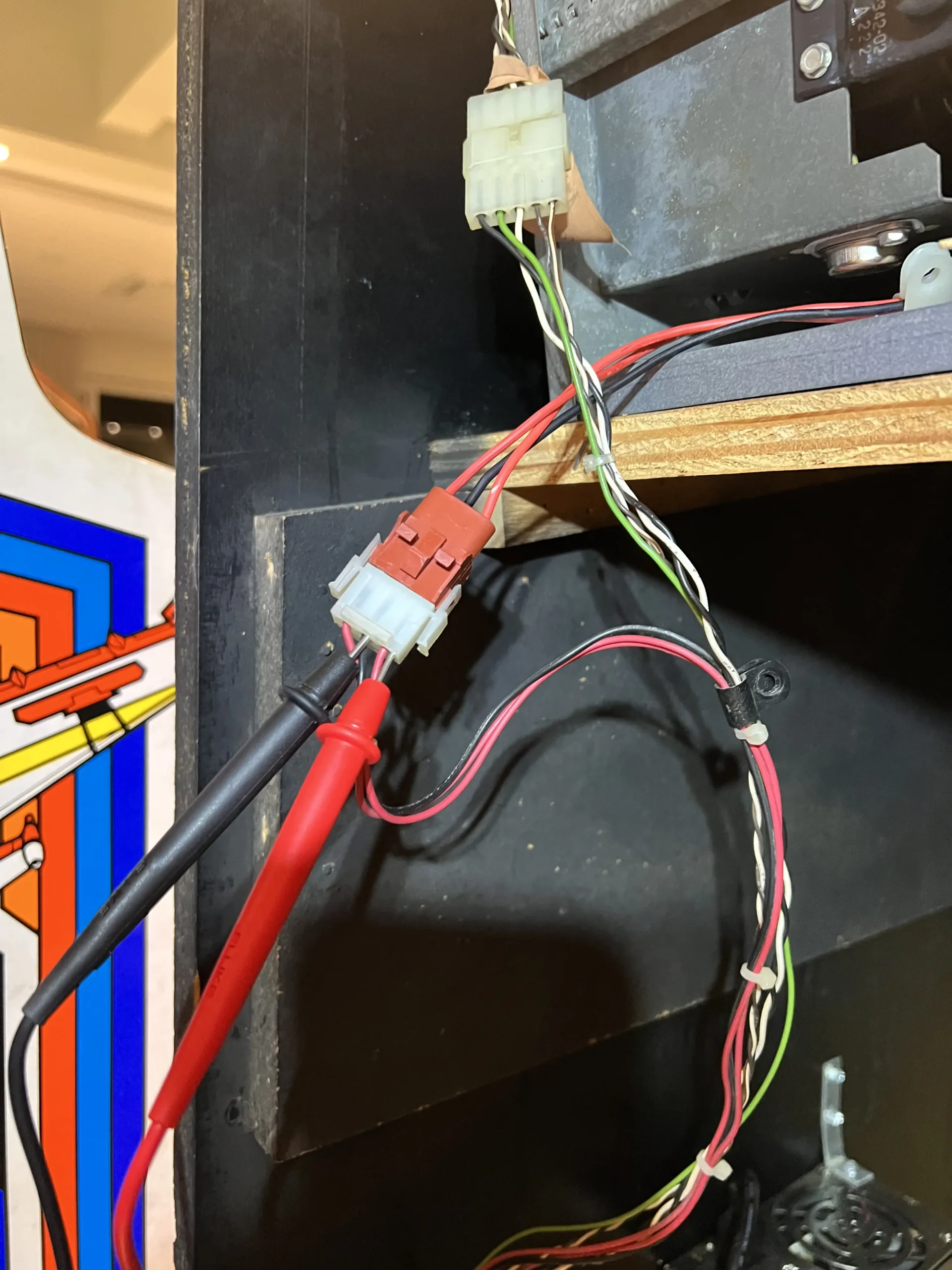

Iniciando o troubleshooting do G08, primeiro confirmei se a voltagem estava dentro dos 47V esperados:

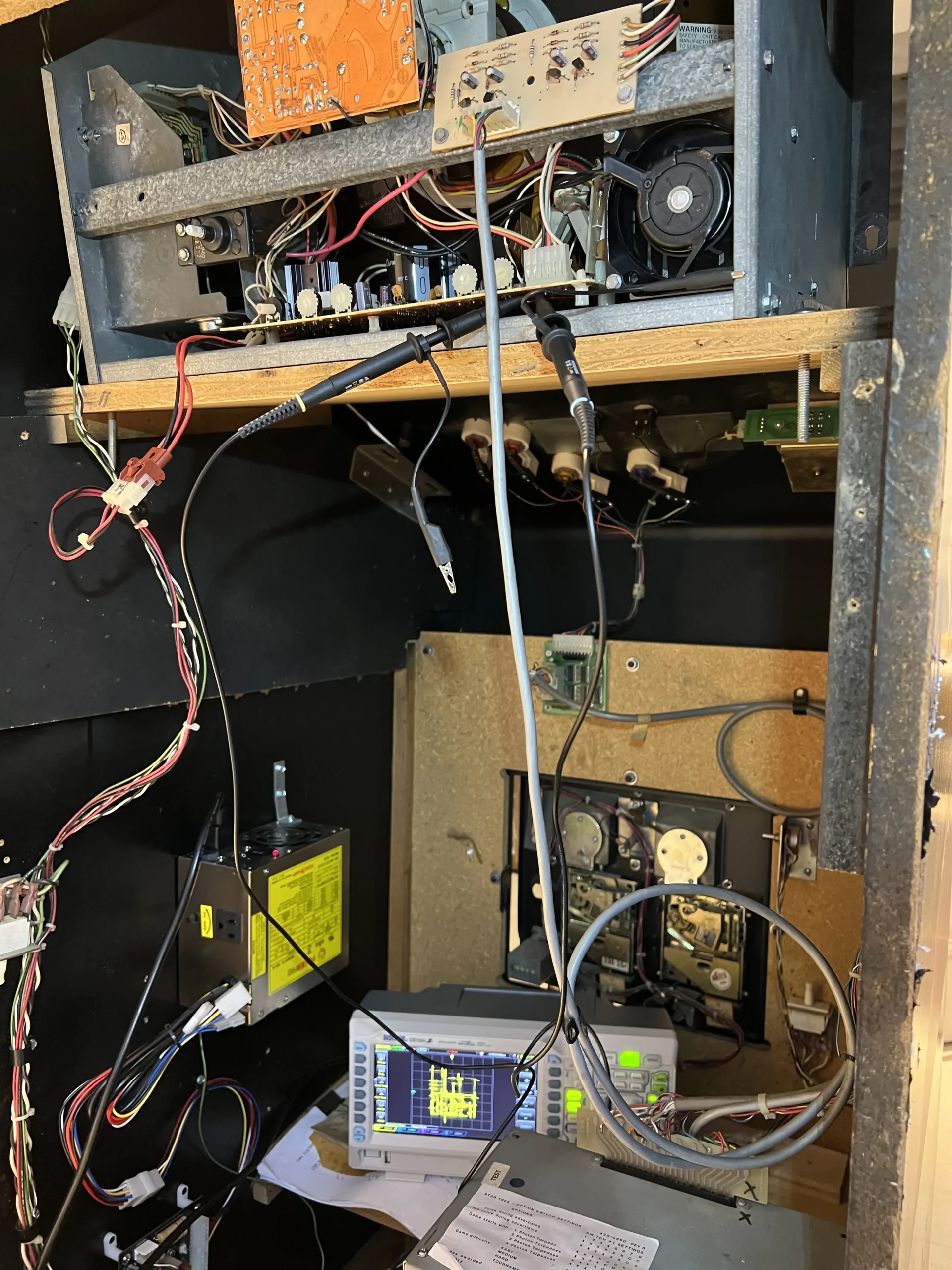

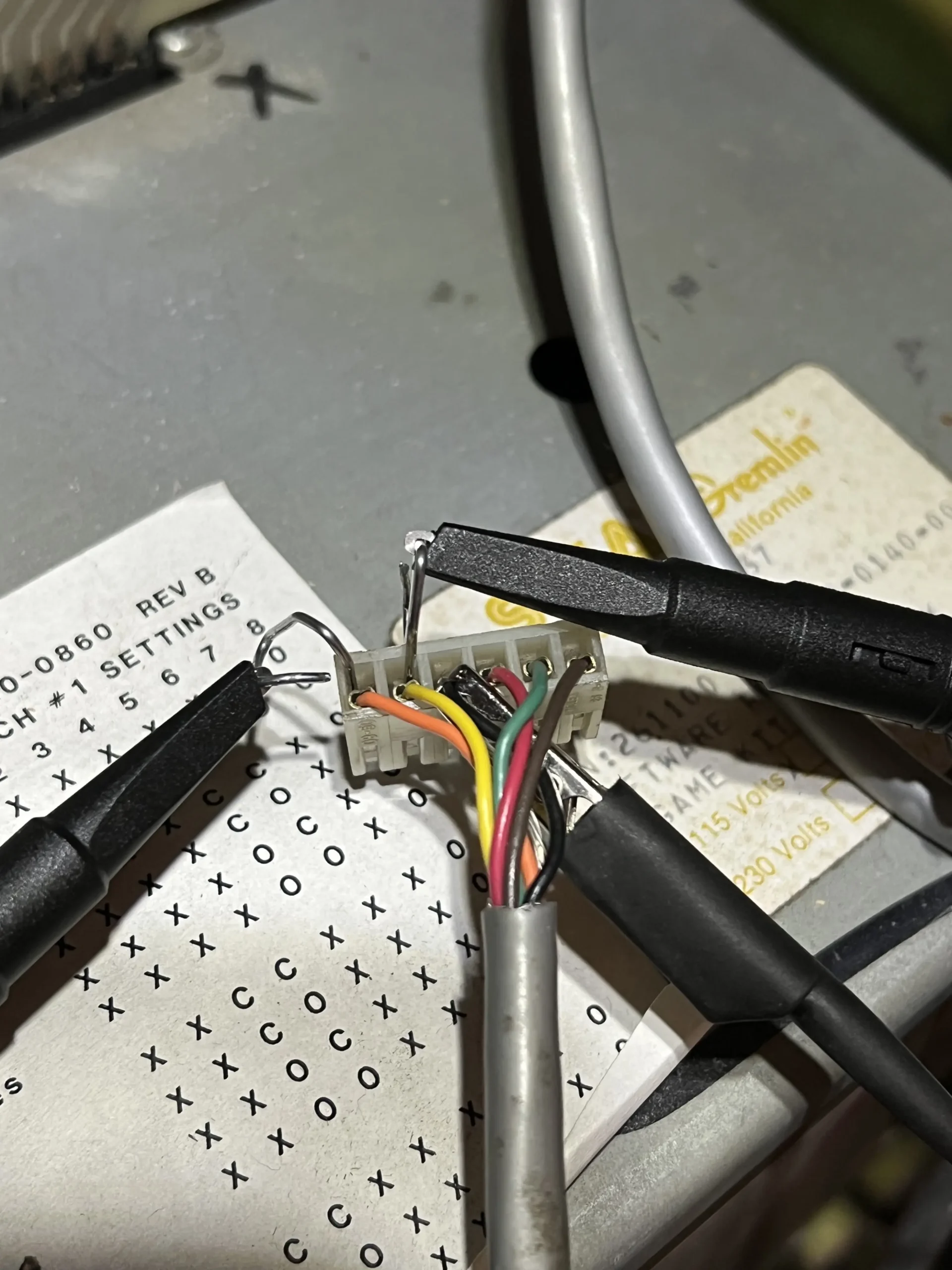

Em seguida, realizei o teste de saída de sinal vetorial da cage diretamente no plug de conexão da Clamp Board:

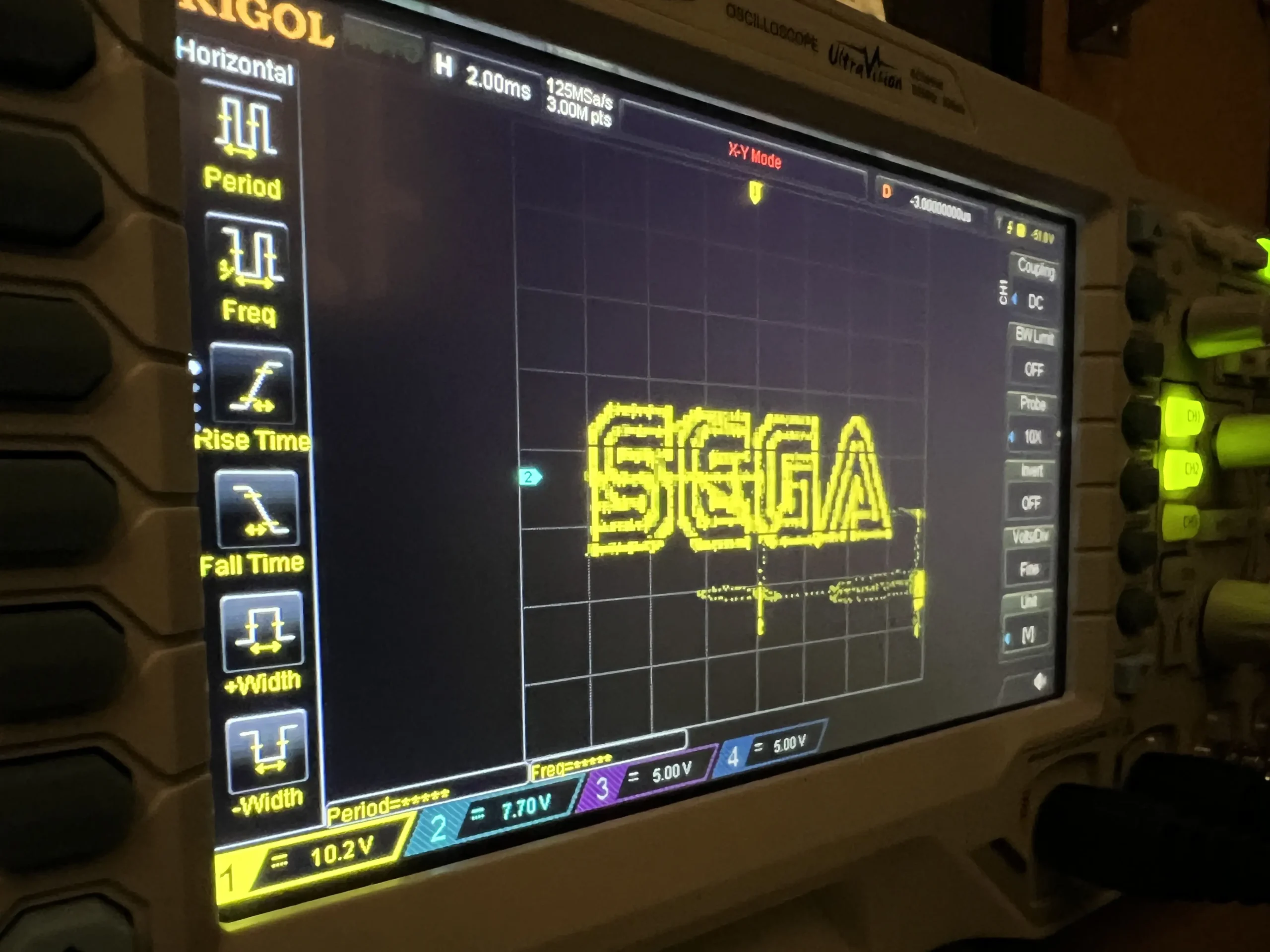

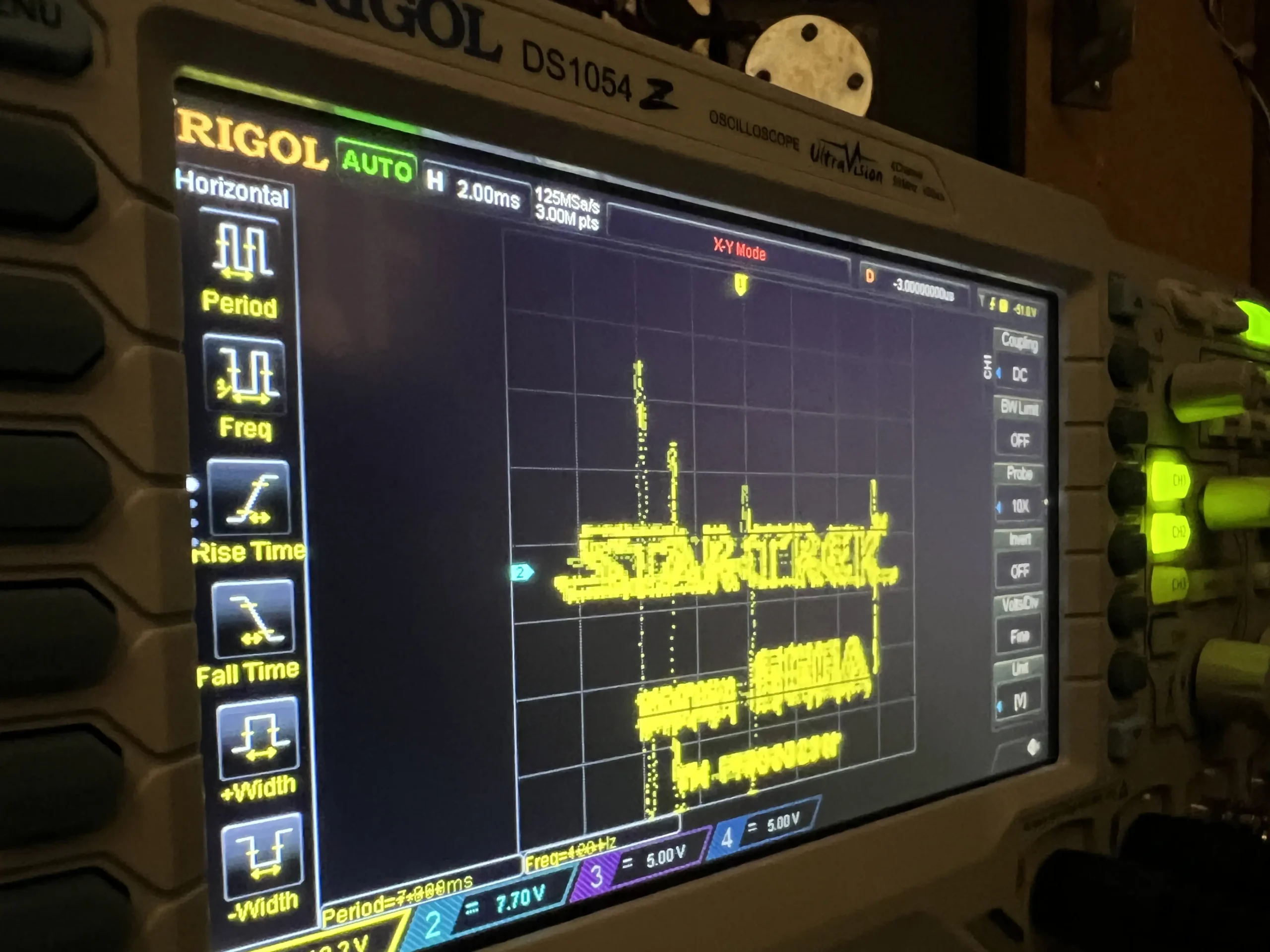

Após regular bem o osciloscópio, para ter certeza do seu funcionamento, detectei que a imagem vetorial estava perfeita:

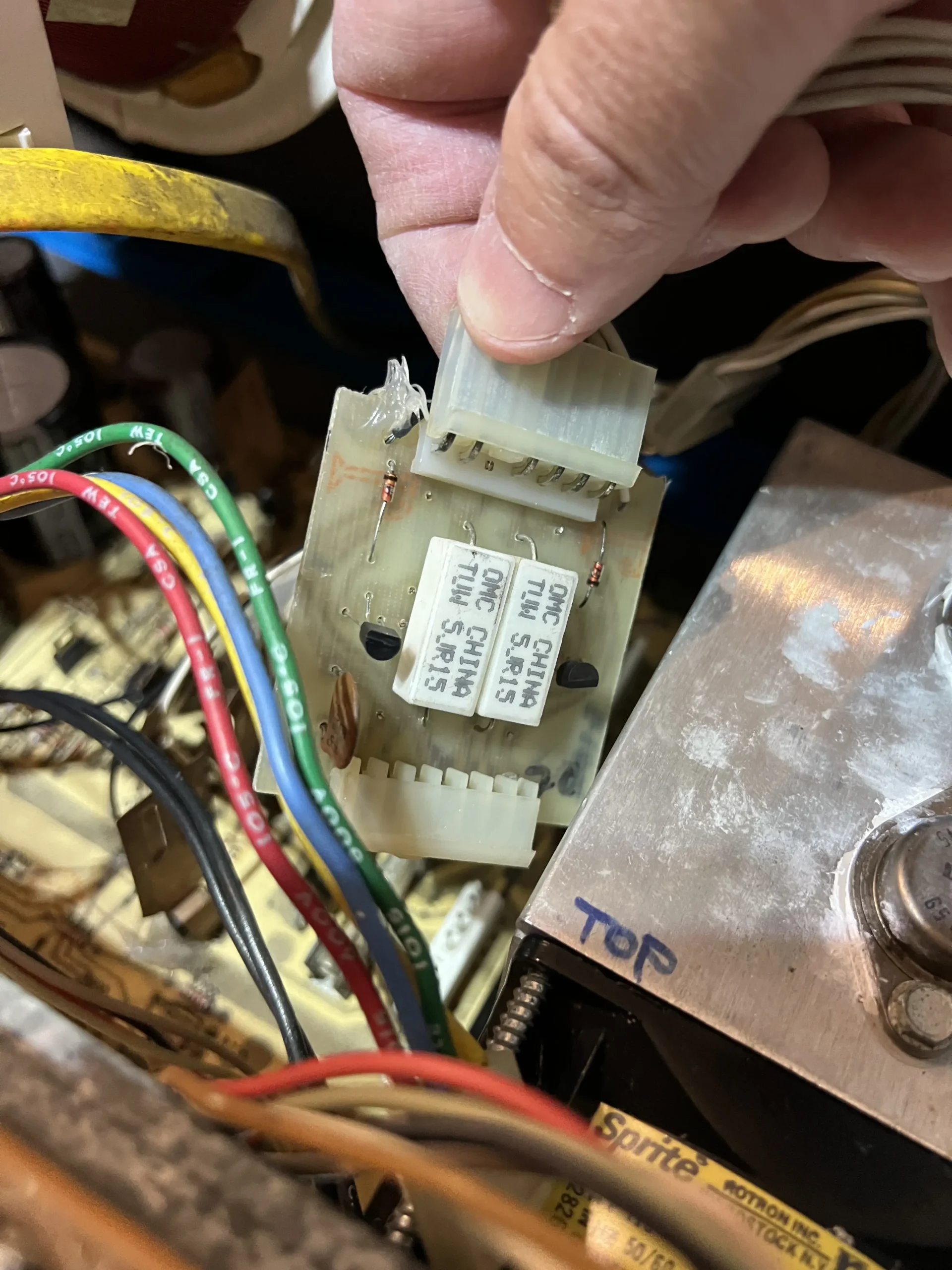

Diante do funcionamento, e mediante conversas remotas que eu seguia tendo com o Matt a cada etapa dos testes, resolvemos reconferir todas as conexões e encaixes, inclusive procedendo com o reseat das placas mais problemáticas:

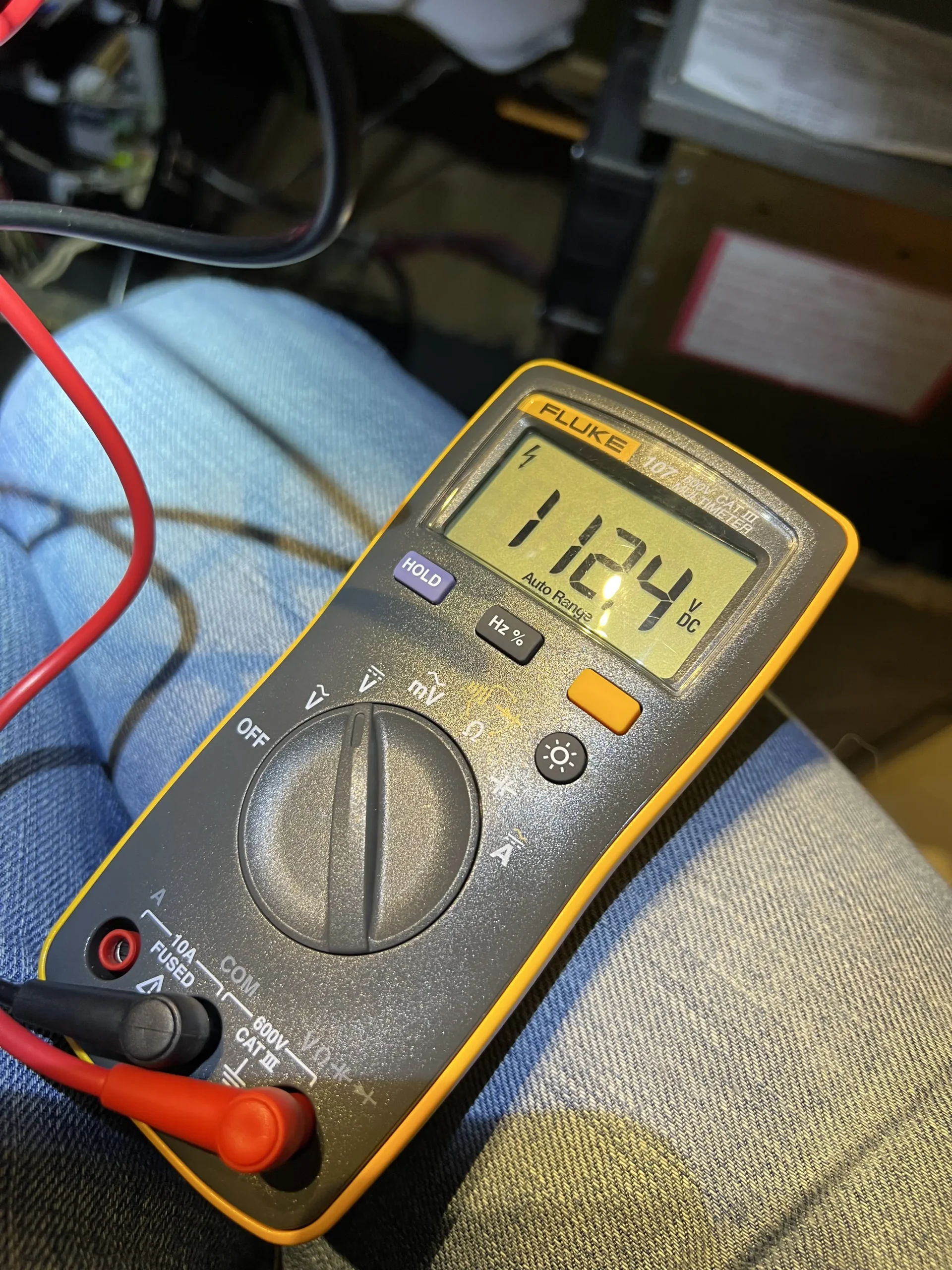

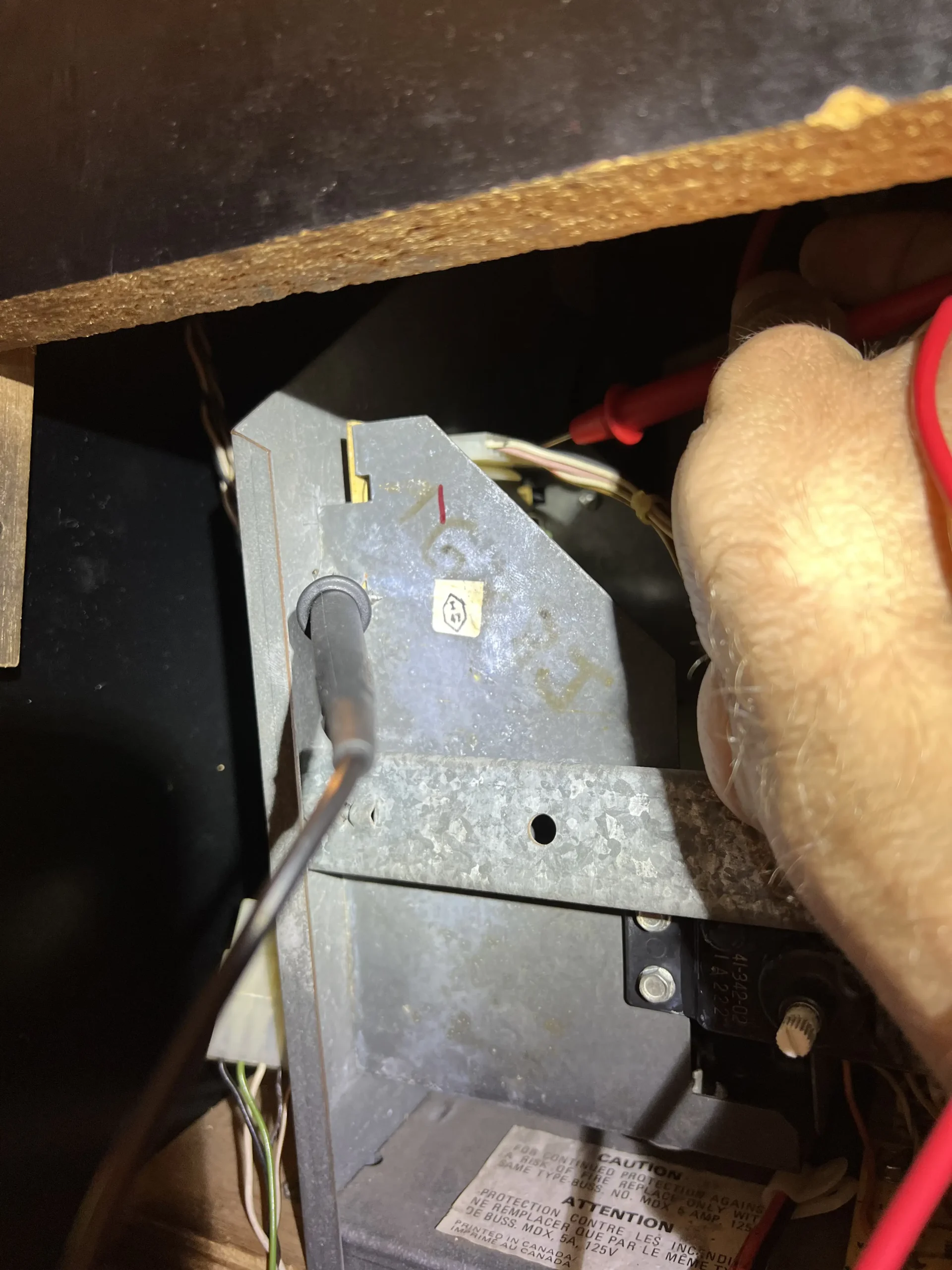

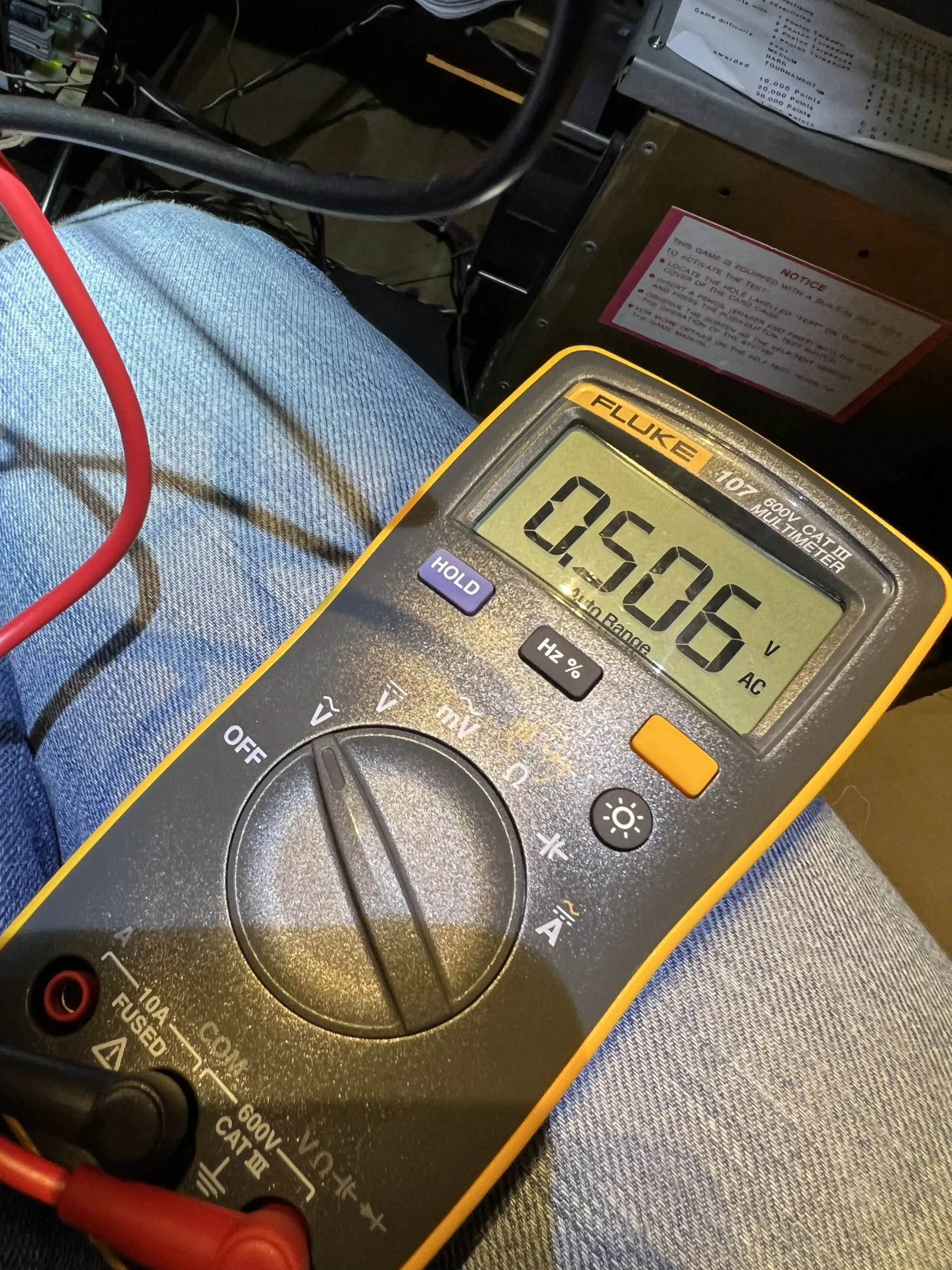

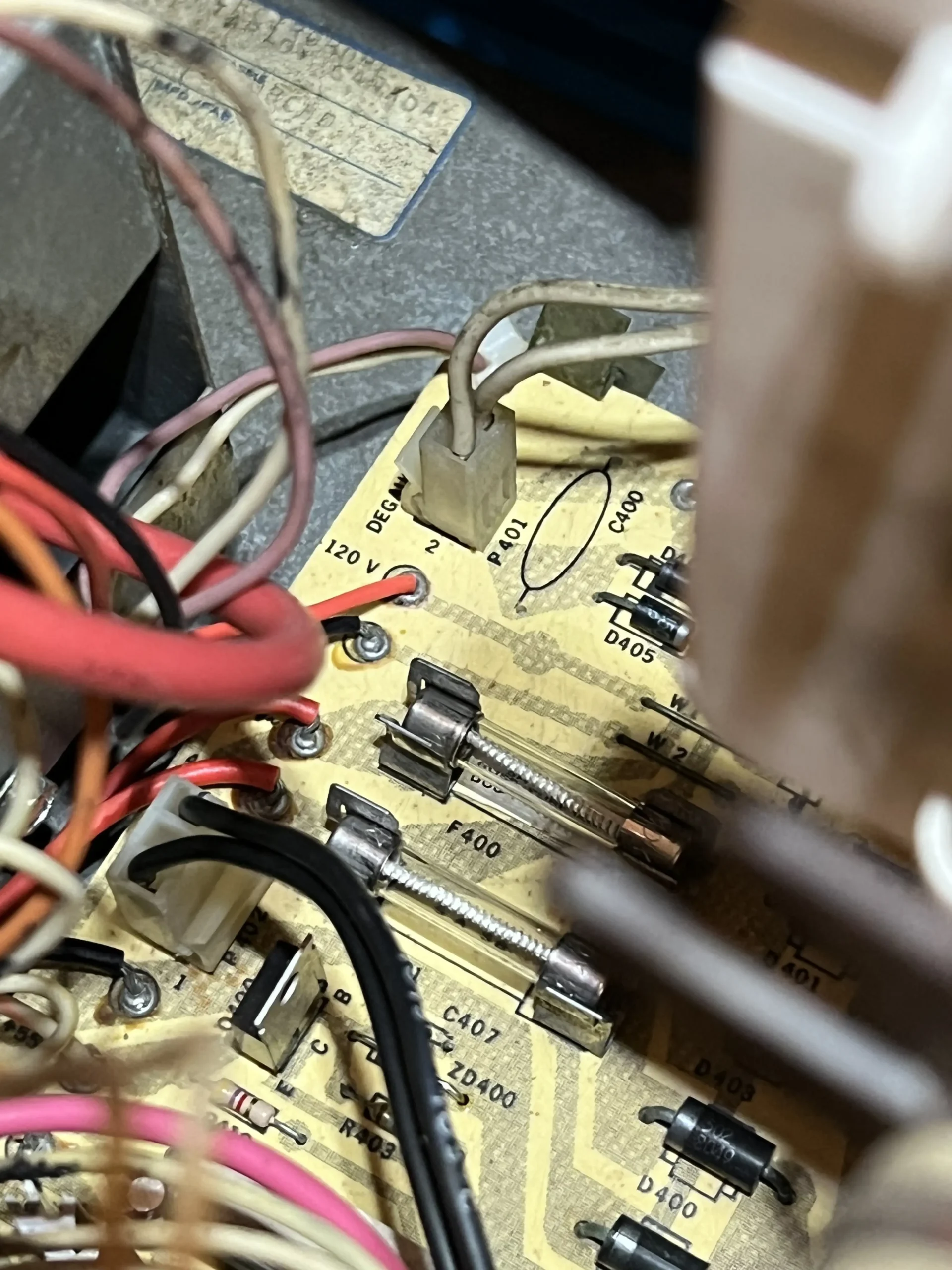

Por fim, o Matt pediu um teste inusitado: a validação das voltagens em correntes alternada e contínua diretamente na chegada da conexão no EHT Supply, previamente à geração da alta tensão:

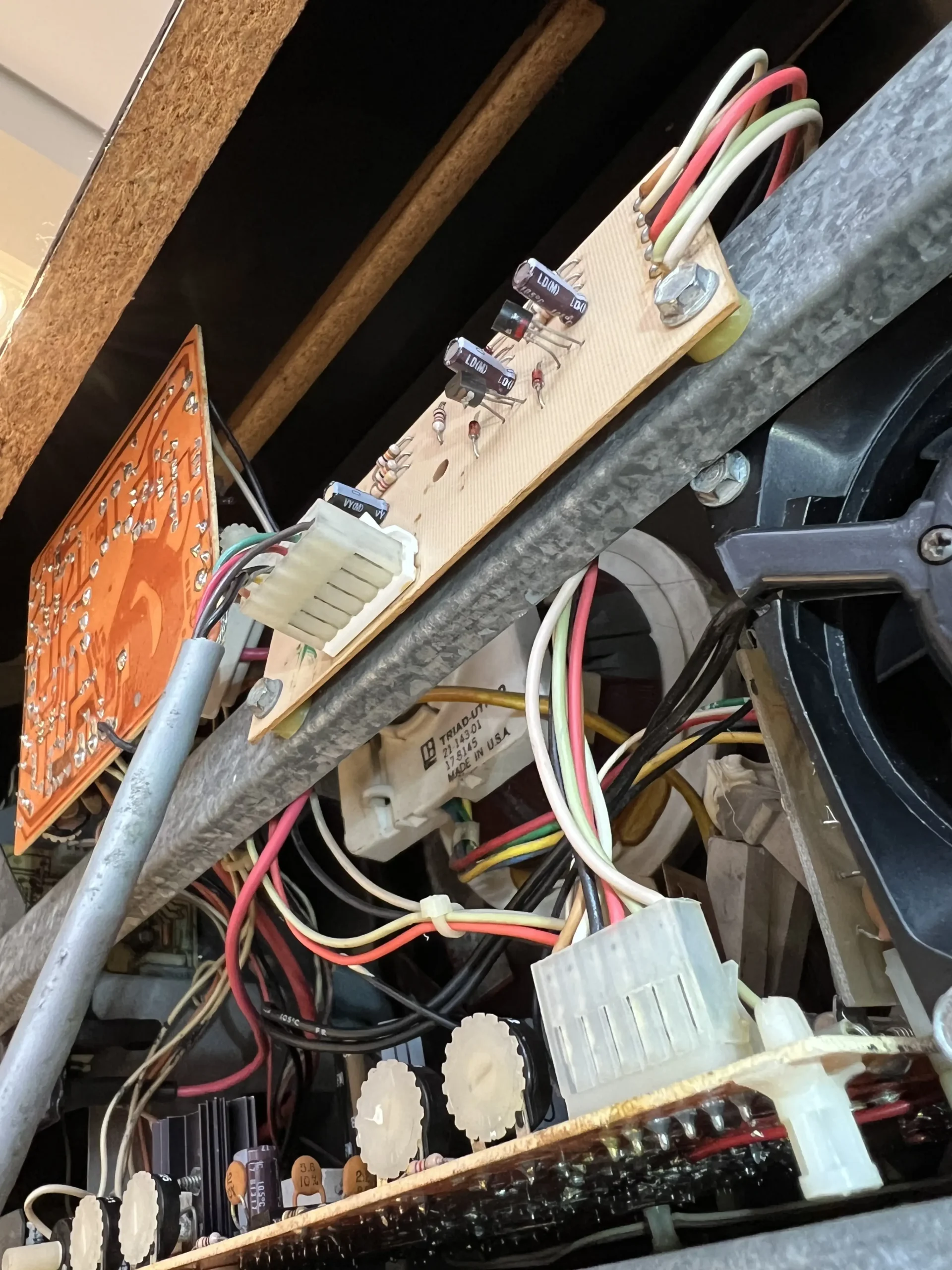

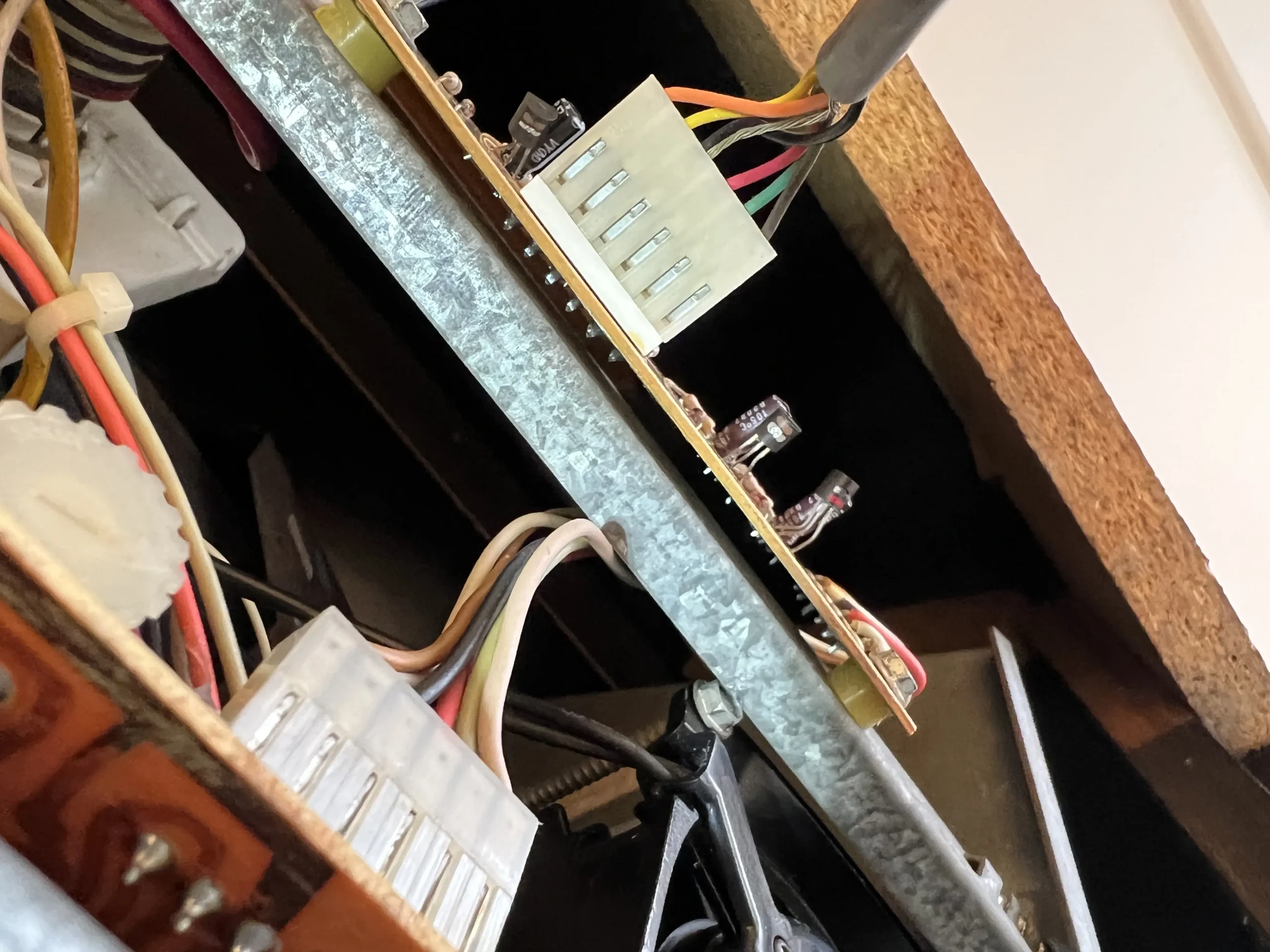

Outra observação importante que fizemos foi conferir se havia algum contato de componente no verso da Input Clamp Board com o chassis do monitor, o que poderia ocasionar um curto-circuito que inviabilizaria o funcionamento:

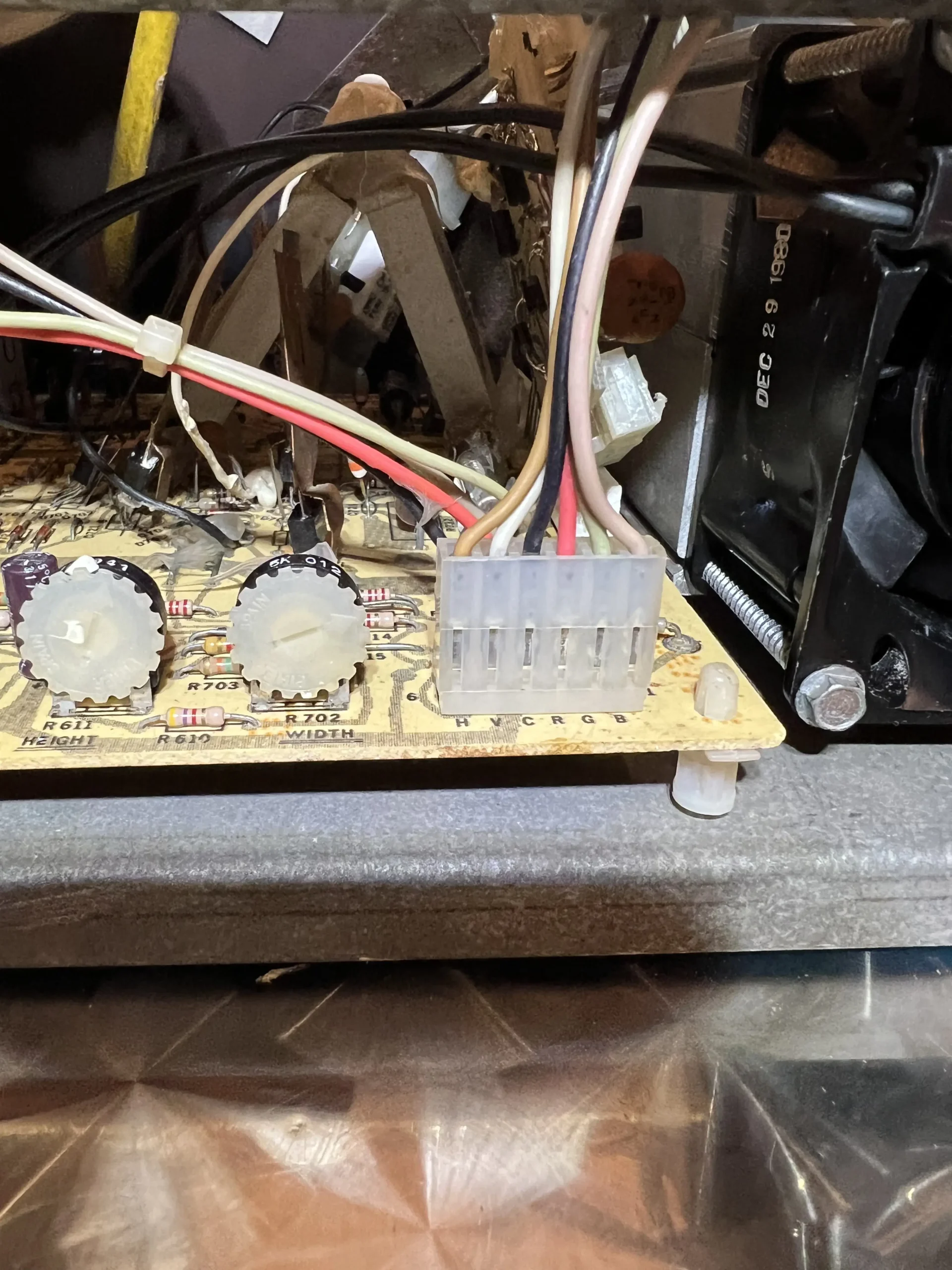

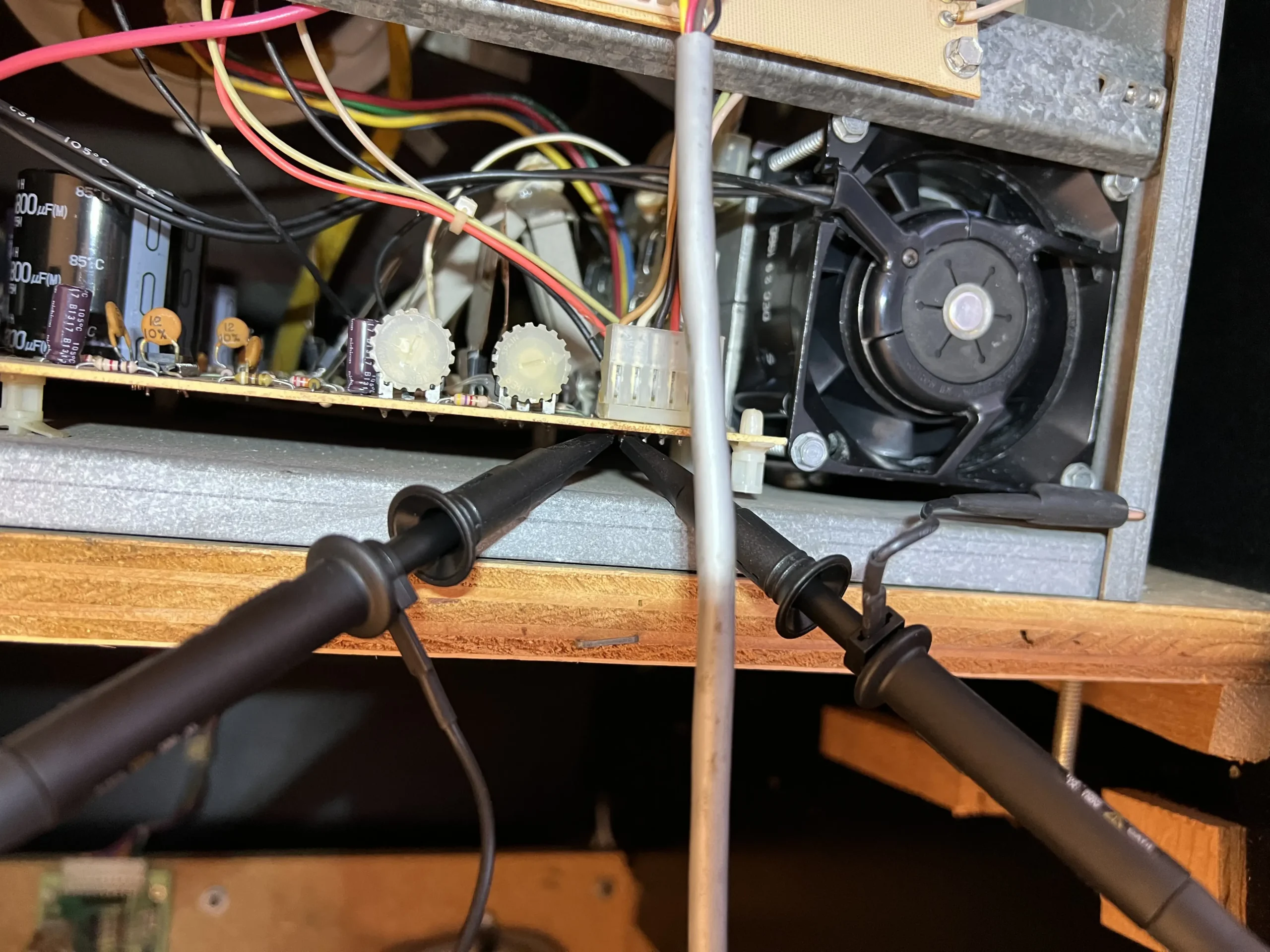

Com todos os testes corretamente realizados, por fim fomos para a comprovação de chegada do sinal vetorial na Deflection Board, medindo-o diretamente no verso da placa, que é a próxima parada após a saída da Clamp Board:

Com esse teste bem-sucedido, deixamos qualquer suspeita de problema da Input Clamp Board para trás, o que indicaria um defeito mais sério diretamente na Deflection Board, ou ainda no EHT Supply, apesar de todos os testes realizados pelo Matt nos Estados Unidos.

Hora de desmontar tudo de novo! 😀
