Star Trek #04: Monitor G08 – Desmontando e Entendendo o Demônio
Após os diagnósticos e tentativas infrutíferas de fazer funcionar o monitor Electrohome G08-003 do arcade Star Trek, da Sega, não restou alternativa a não ser enviá-lo para reparos no exterior através da Vector Vault Arcade Repair.
O primeiro passo antes de lidar com qualquer monitor é verificar a voltagem no anodo de conexão no tubo, procedendo com a descarga da corrente residual. Quem já leu a respeito desse procedimento antes sabe que o uso da sonda de alta tensão é fundamental para a proteção do operador e das placas do monitor:
O procedimento de desmontagem do chassis me ajudou a compreender o funcionamento de cada componente. O conjunto é complexo e se encaixa bastante apertado na estrutura metálica, sobrando pouco espaço para movimentação e exigindo um manuseio cuidadoso.

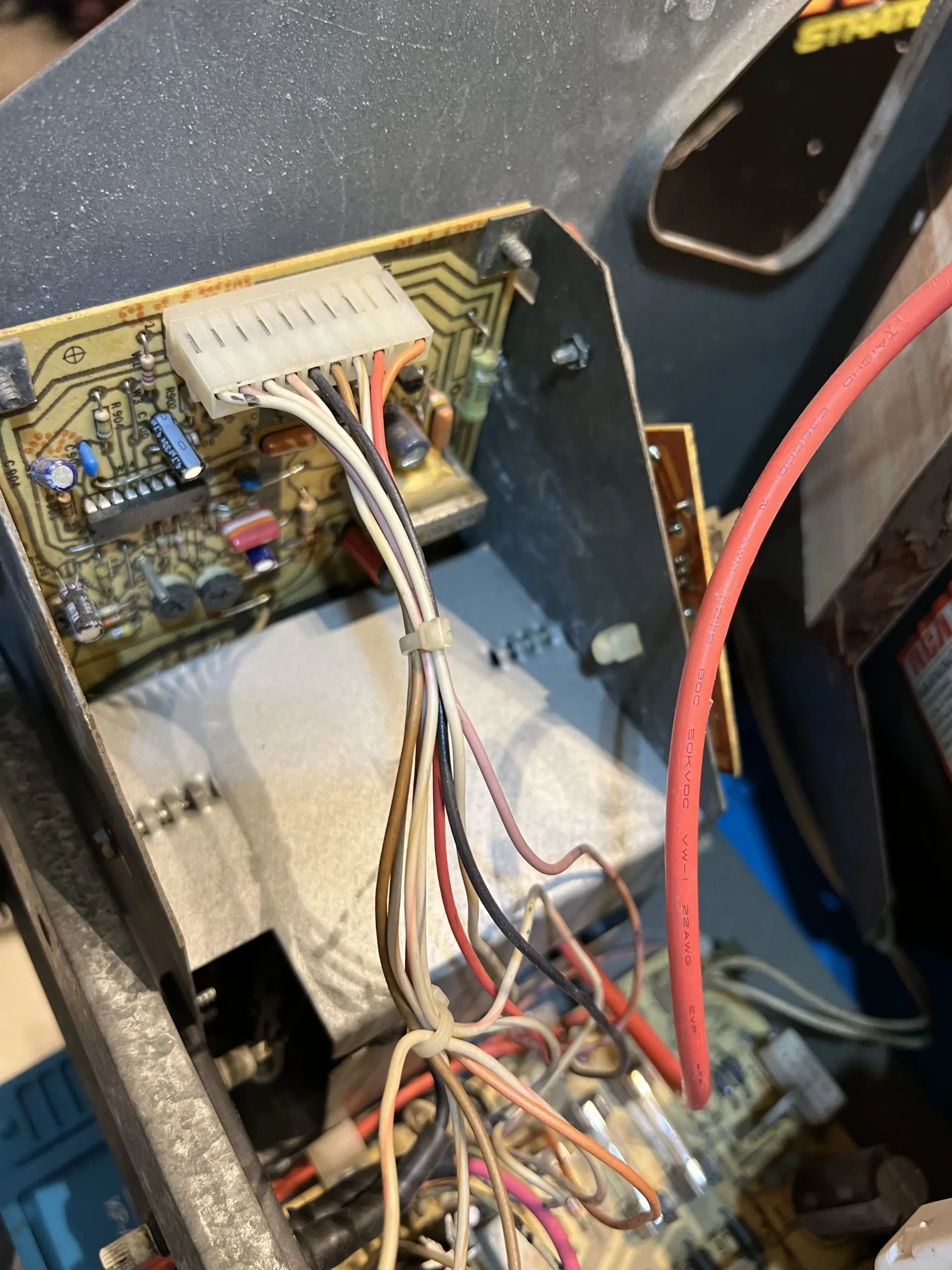

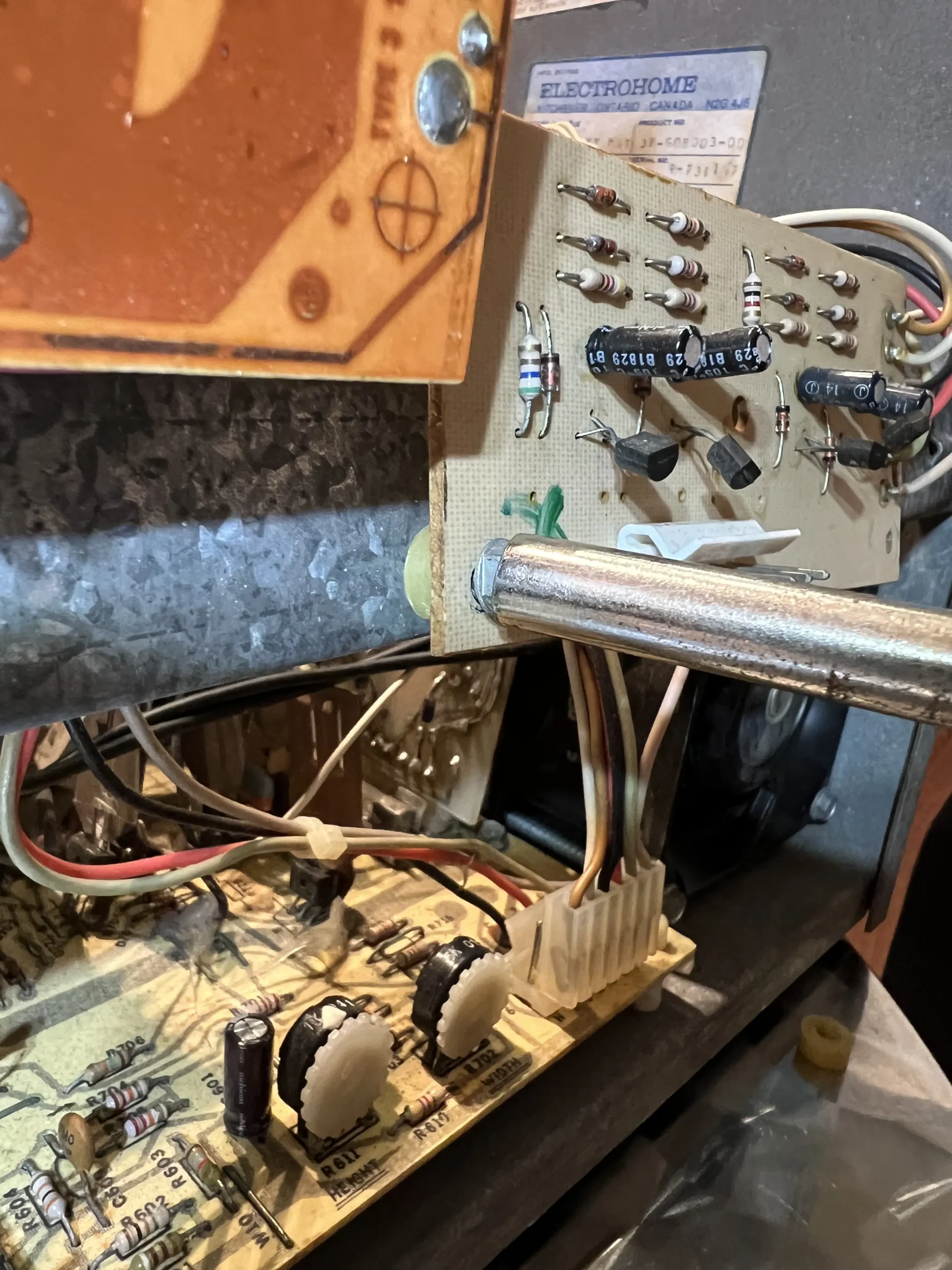

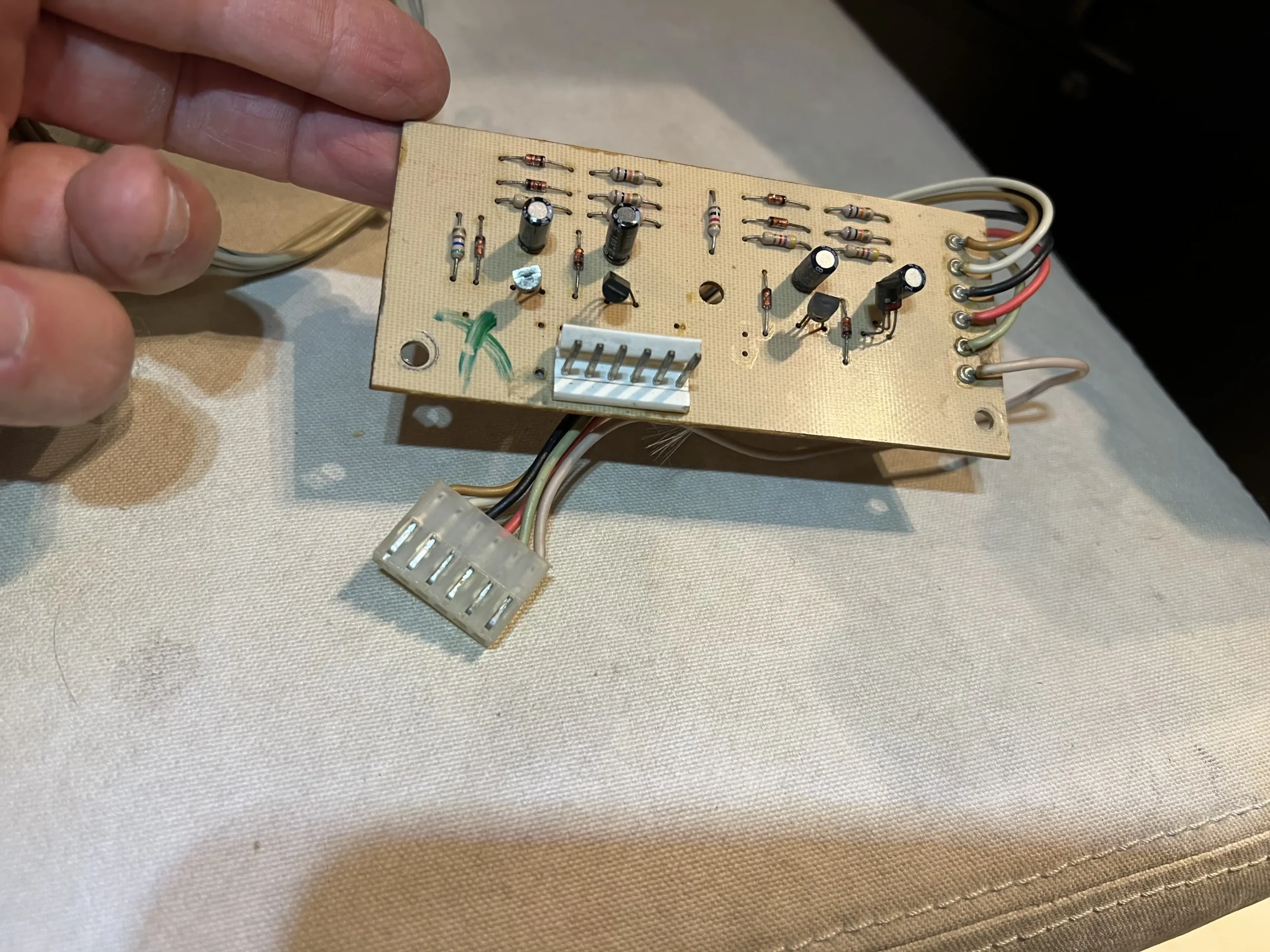

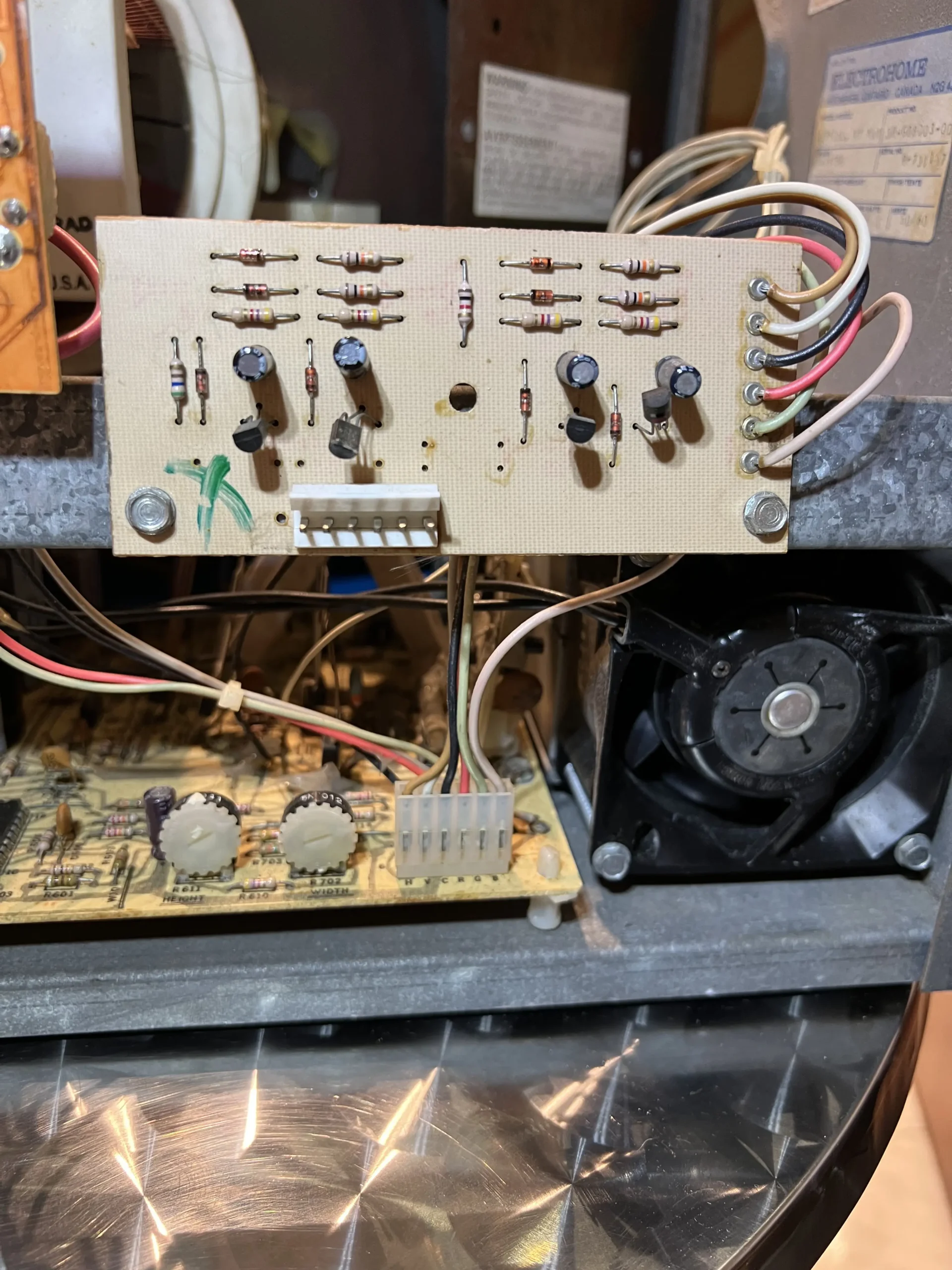

O primeiro componente é a placa de entrada do sinal do monitor, chamada de Input Clamp Board (ICB). Esse é um componente que até então eu não havia visto em outros monitores. Ela foi projetada para servir de intermediária entre o sinal de vídeo que chega do boardset e a placa defletora.
Em teoria, durante o processo de ligação do arcade e o reset das placas, algum vetor anômalo poderia ser enviado para o monitor e sobrecarregar os transistores. É aí que entra a ICB, promovendo um pequeno intervalo através de seus capacitores e diodos, como uma espécie de buffer intermediário de proteção.

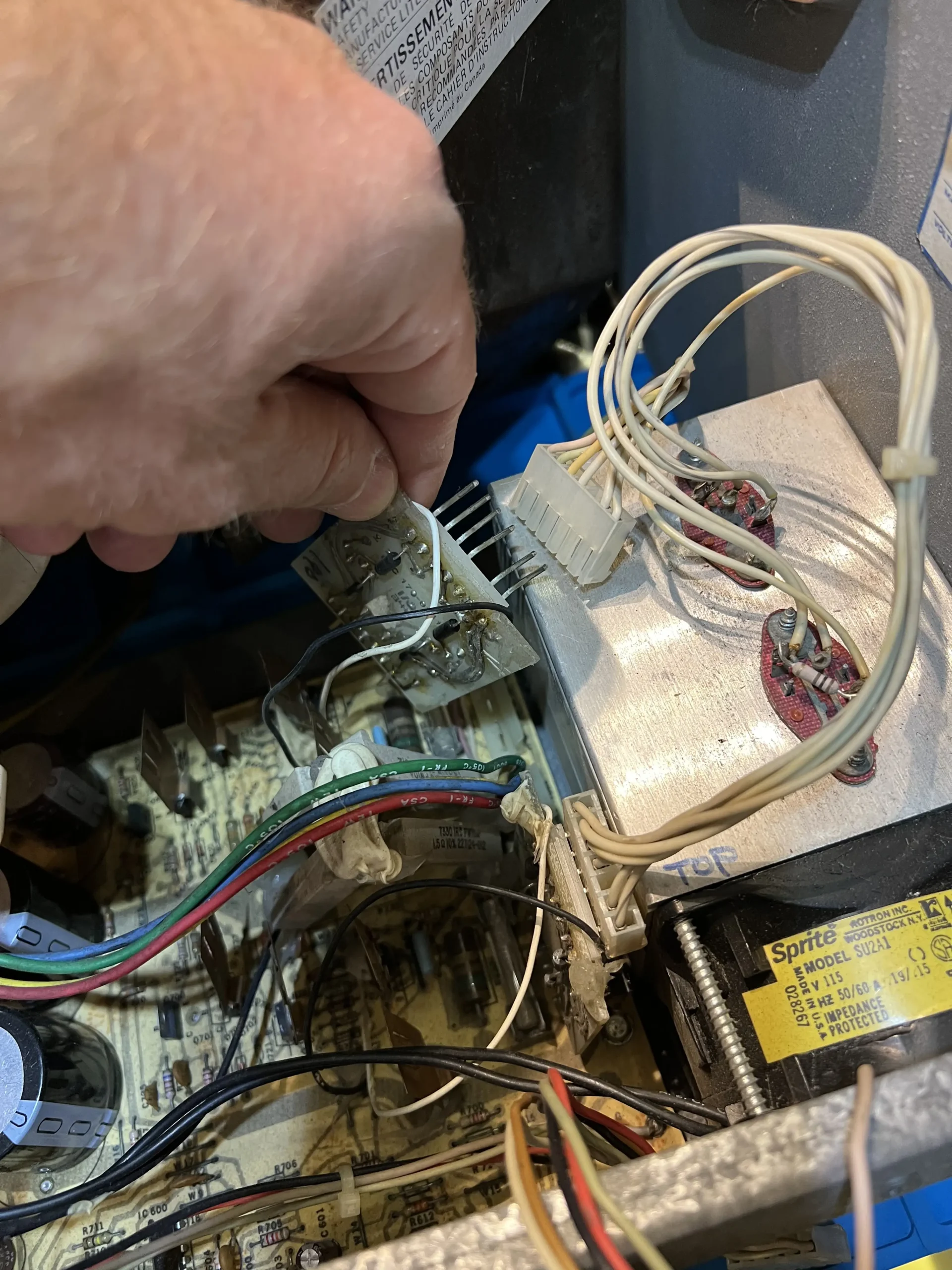

Em seguida, visando soltar o mecanismo de dissipação de calor dos transistores – Transistor Heat Sink –, primeiro é necessário soltar com cuidado estas placas auxiliares bastante esquisitas. Elas são conectadas pelos dois lados – embaixo, fixam-se na placa defletora através de conectores fêmea, ao passo que, acima, conectam-se ao heat sink através de conectores macho.
O processo de montagem ou desmontagem dessas pequenas placas exige muita força, e todo cuidado é pouco para evitar qualquer dano, sem contar que, além dos dois conectores, essas placas também são presas por fios soldados entre elas e a placa defletora.

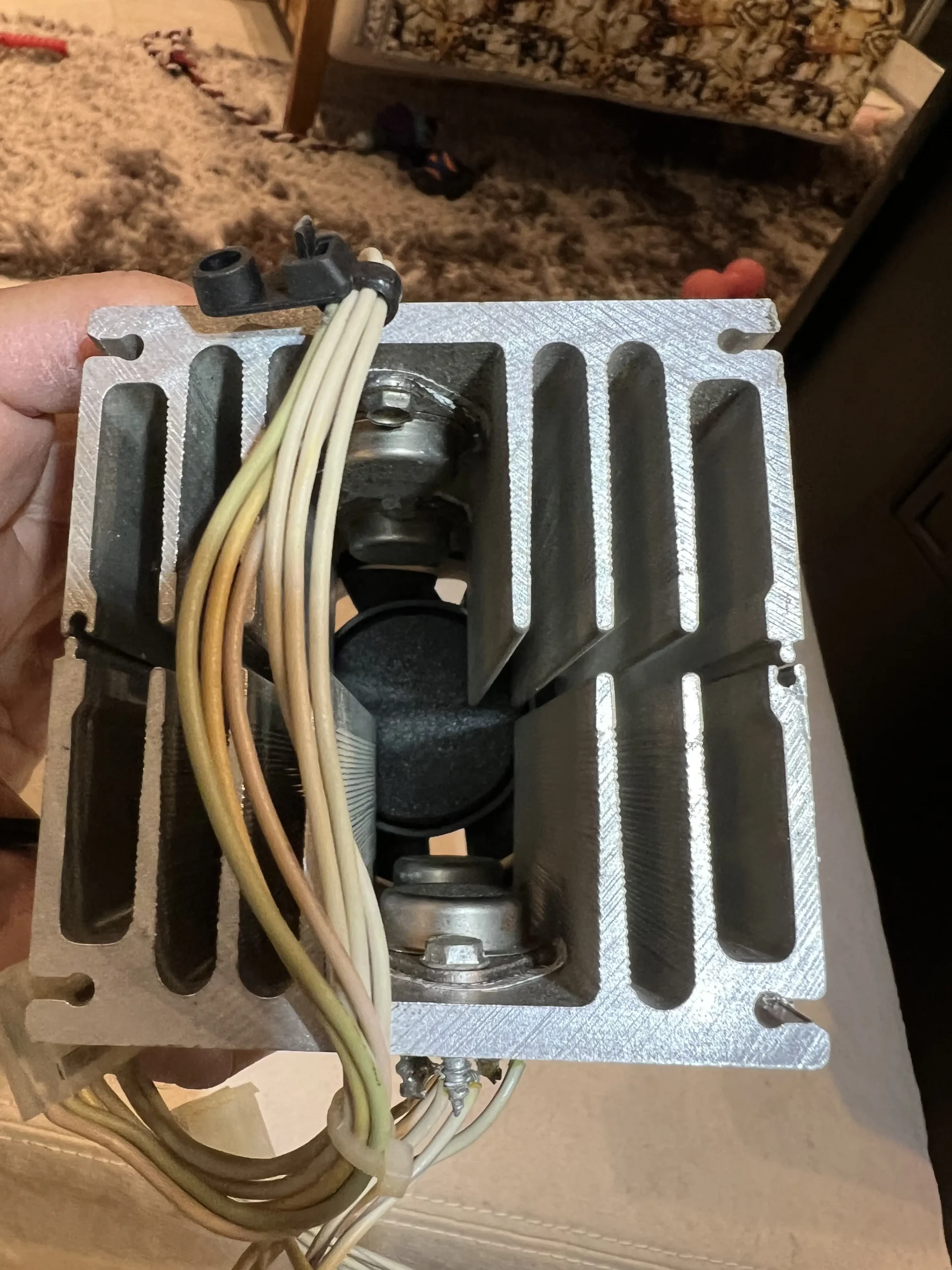

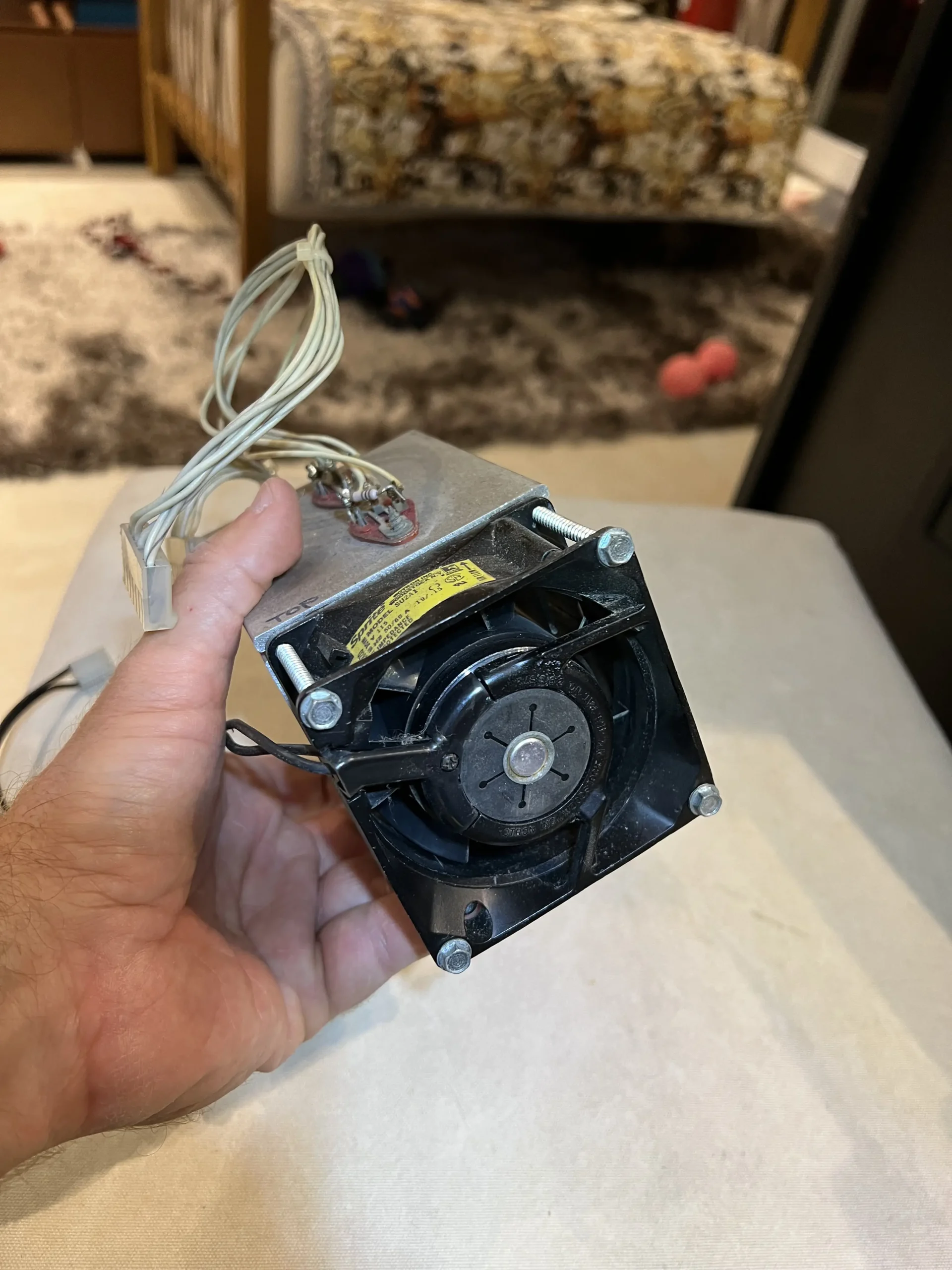

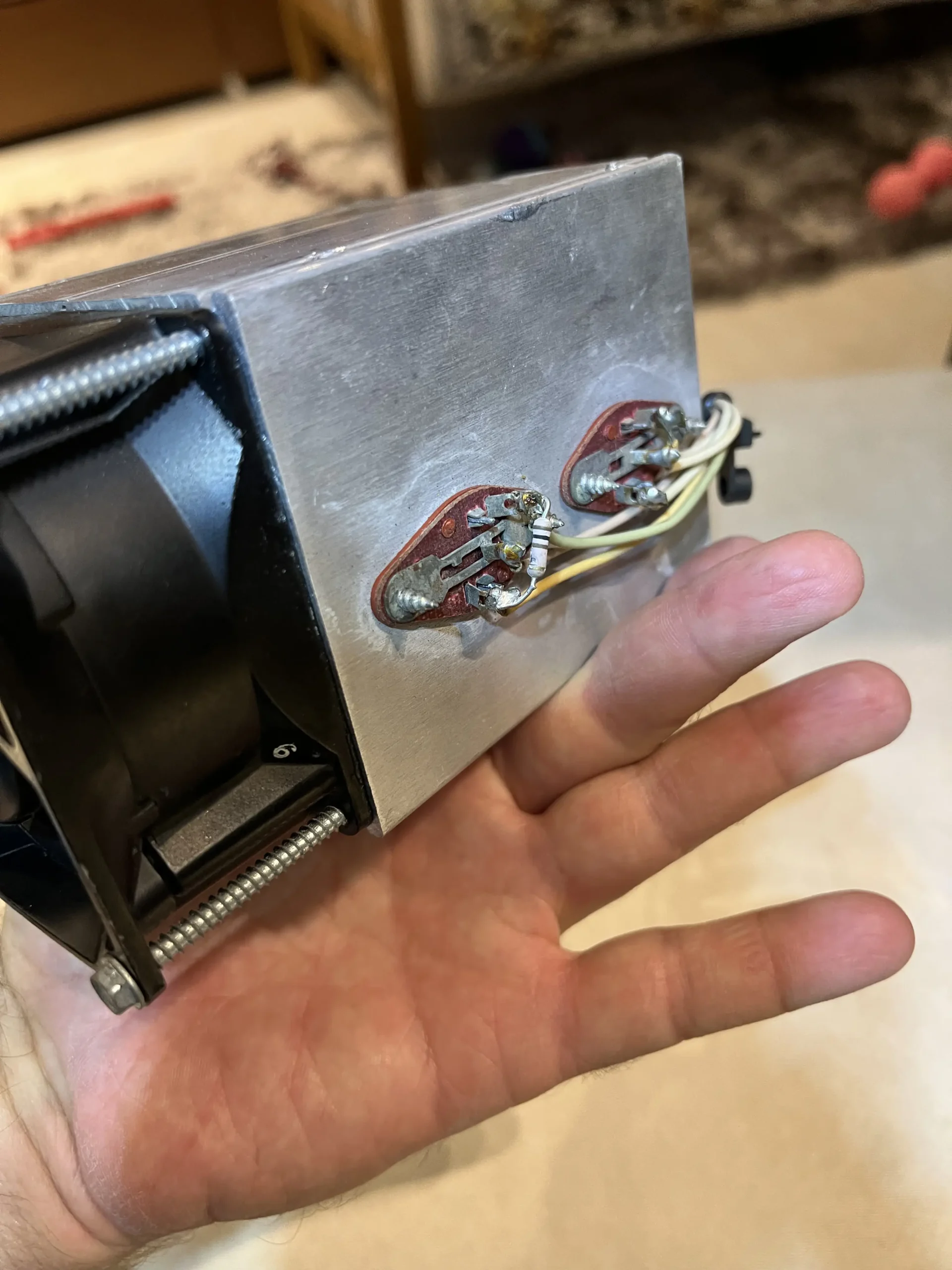

Após soltar também a alimentação da ventoinha que fica ao lado esquerdo da placa defletora, o heat sink pode ser desparafusado do chassis. Curiosamente, foi possível perceber que, neste conjunto, os transistores foram instalados ao contrário, em uma possível tentativa de melhorar o acesso ao chicote. Segundo Matt, esse procedimento é desnecessário e não recomendado.

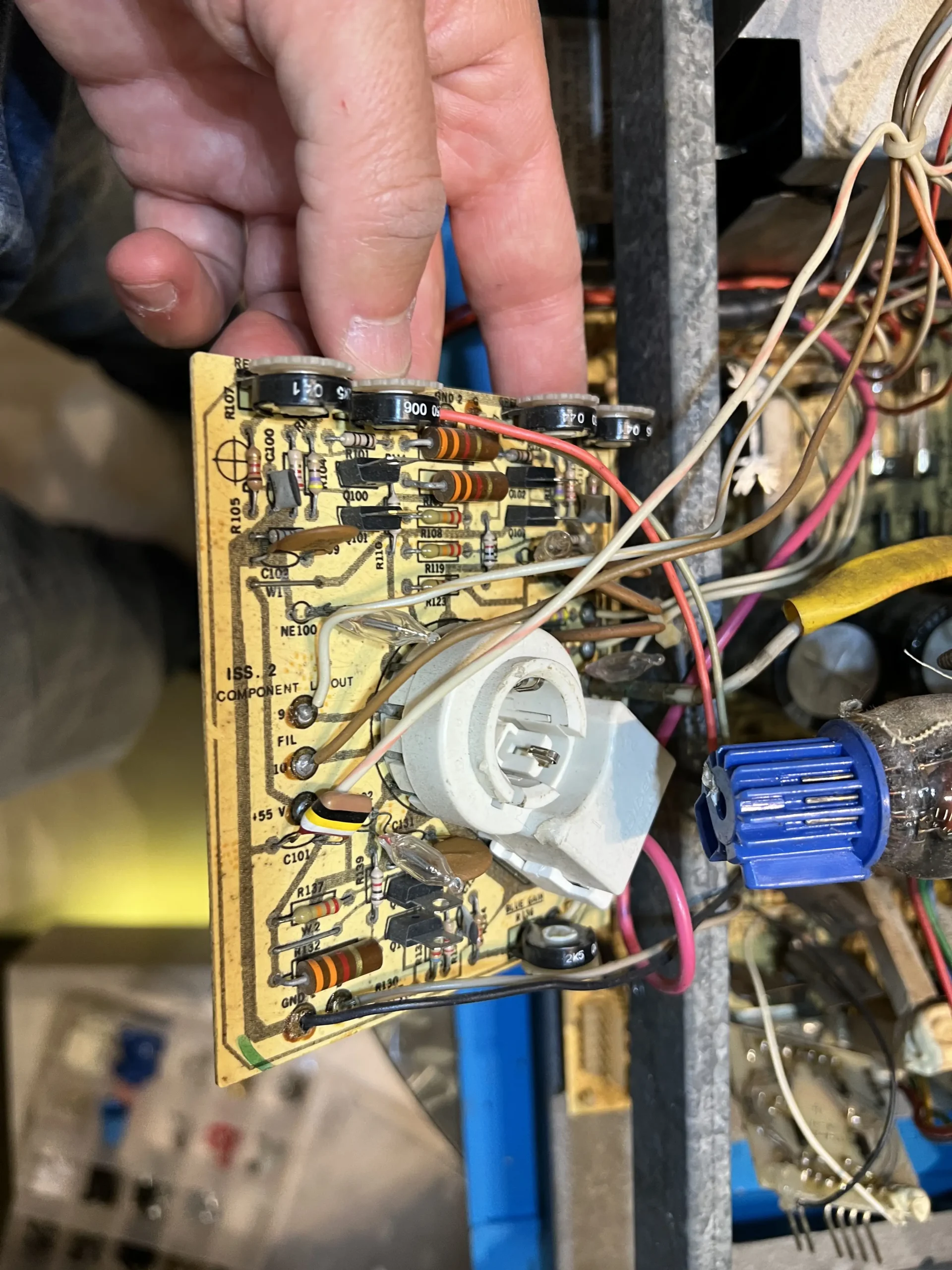

A Neck Board, ao ser retirada, fica solta na parte de cima desta barra metálica que corre de um lado ao outro do chassis. Essa barra precisa também ser desmontada para possibilitar a retirada completa, pois, neste modelo de monitor, a Neck Board possui cabos fixos soldados à placa defletora, o que é uma complicação a mais.

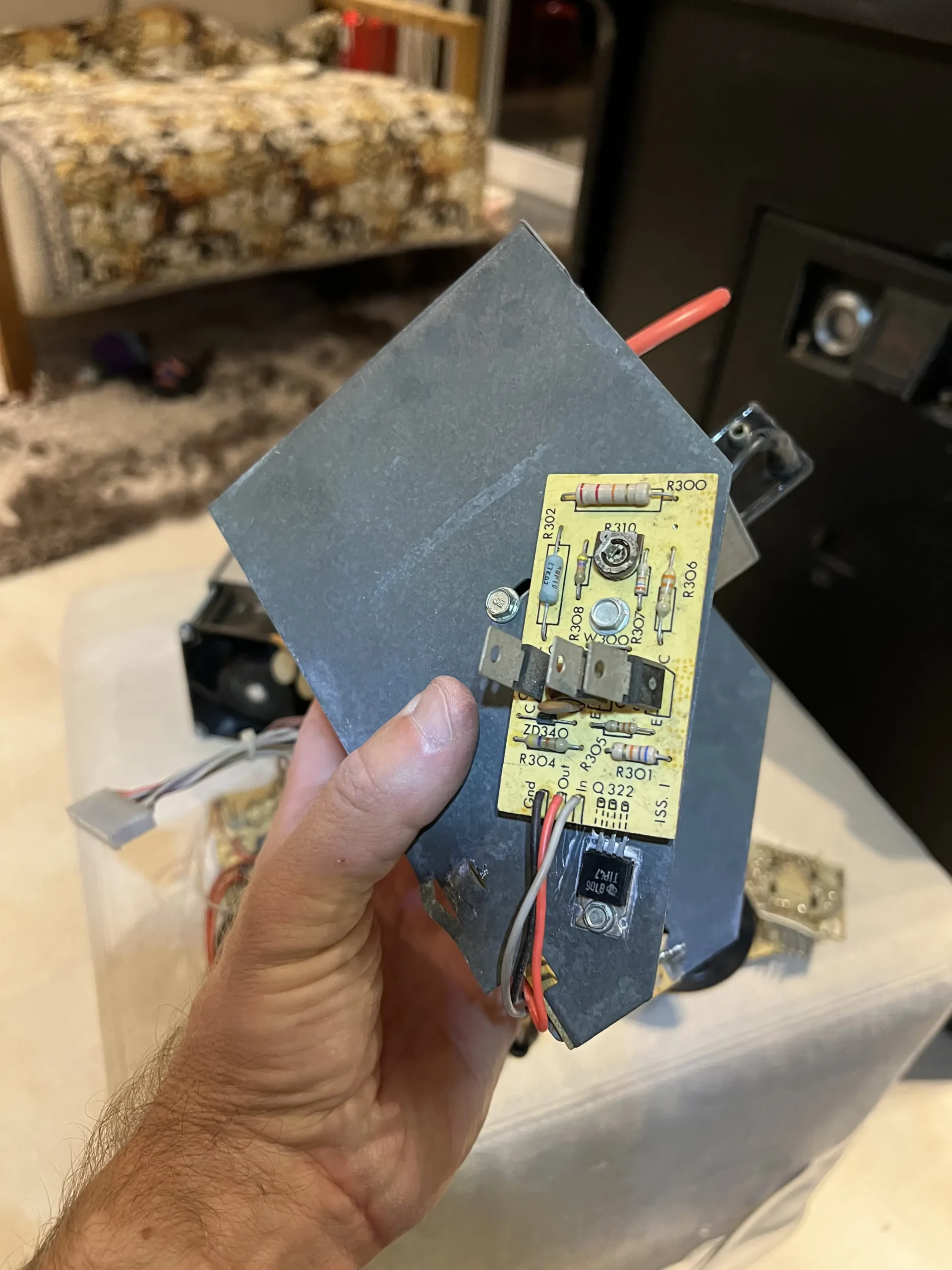

O módulo de alta tensão, em outros monitores chamado comumente de gaiola de alta tensão, ou HV cage, no G08 é chamado de EHT Supply. EHT significa Electrostatic High Tension, um nome também utilizado no componente do Asteroids Deluxe.

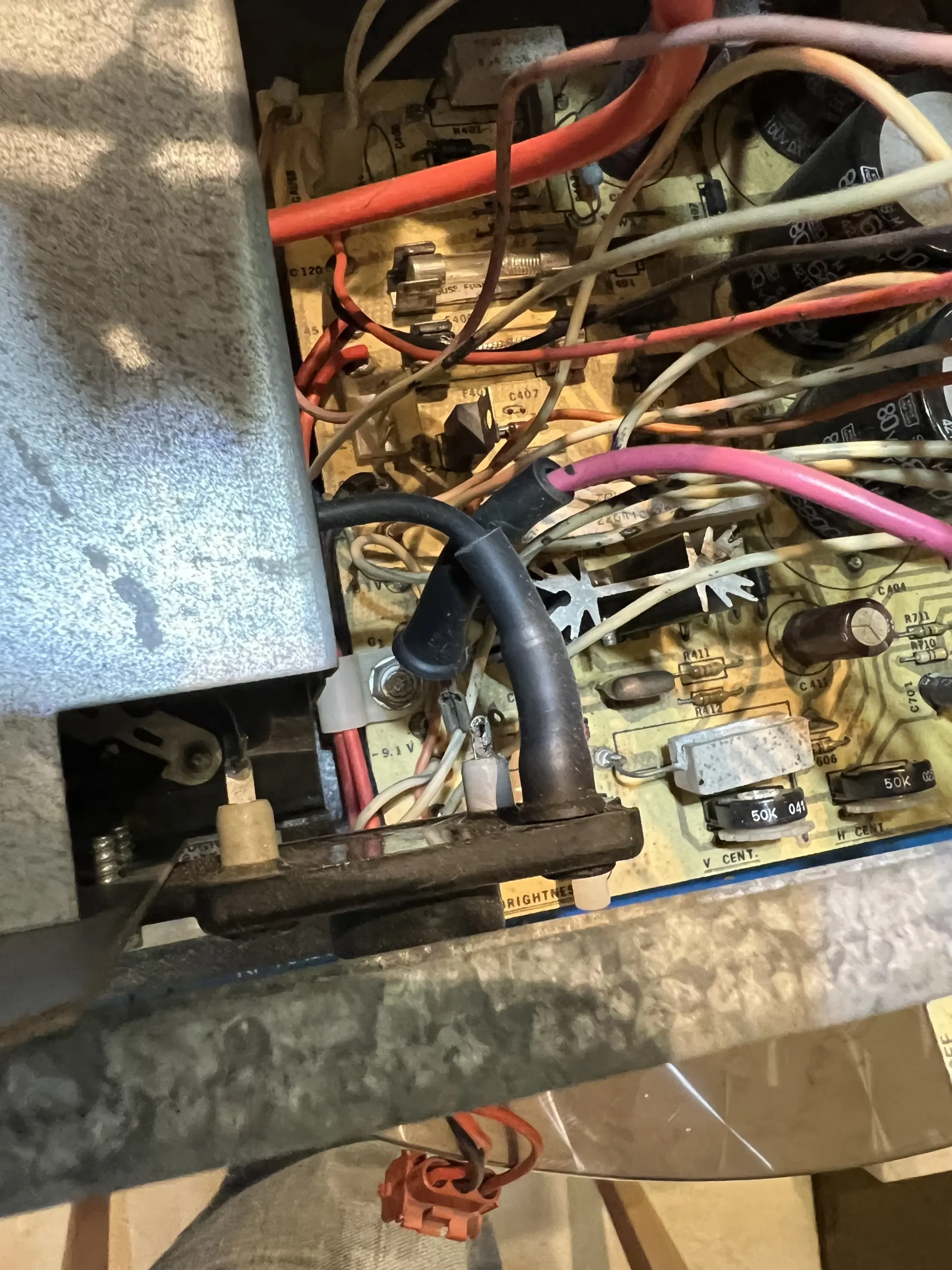

Para desconectar esse módulo, é necessário retirar um dos protetores de borracha da conexão de alta tensão – por baixo, muitas vezes este cabo é soldado diretamente a este suporte plástico que serve para controlar o foco. Matt recomenda manter a conexão com solda, mas a minha preferência é pelo conector metálico, como estava neste monitor.

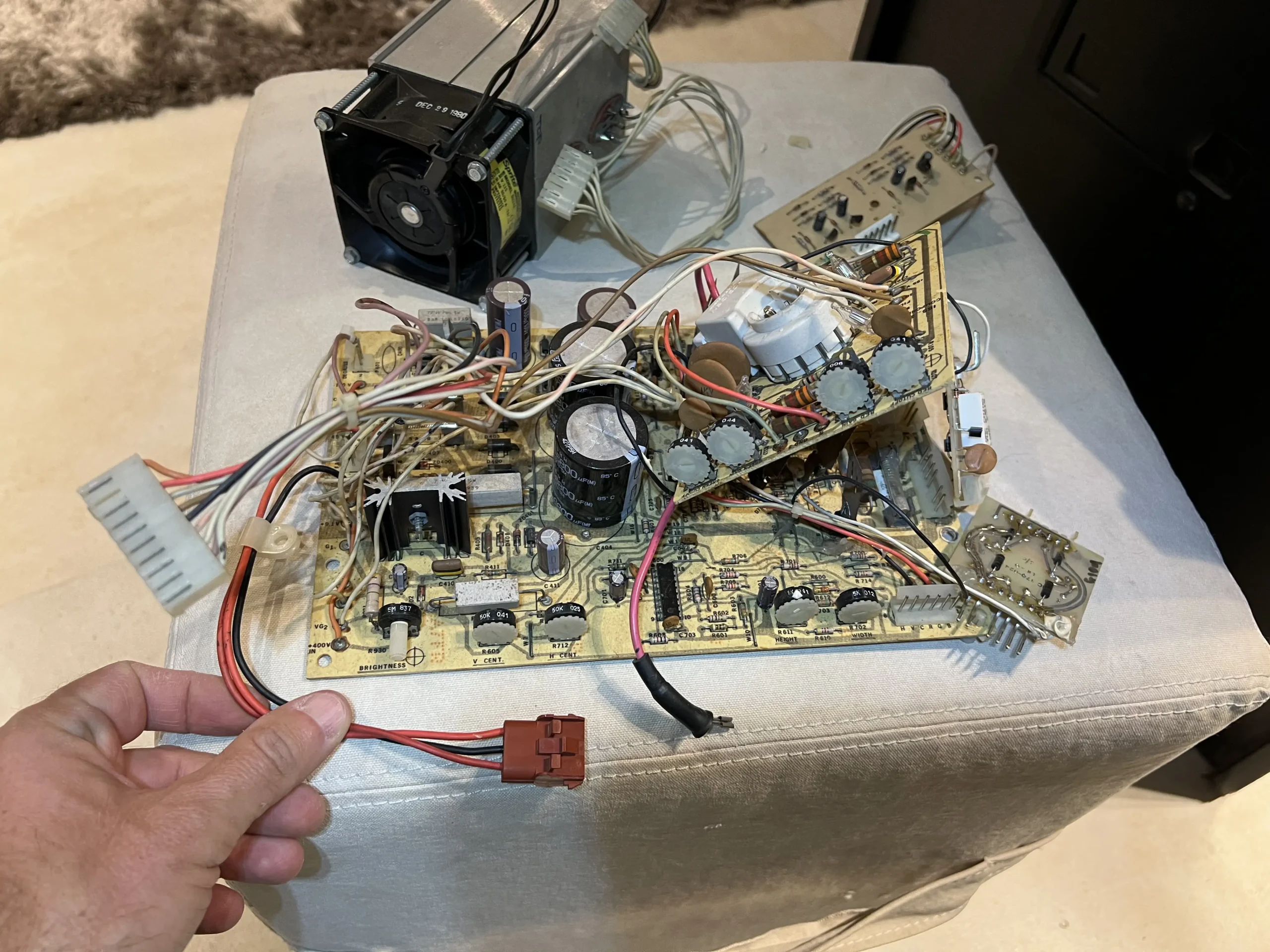

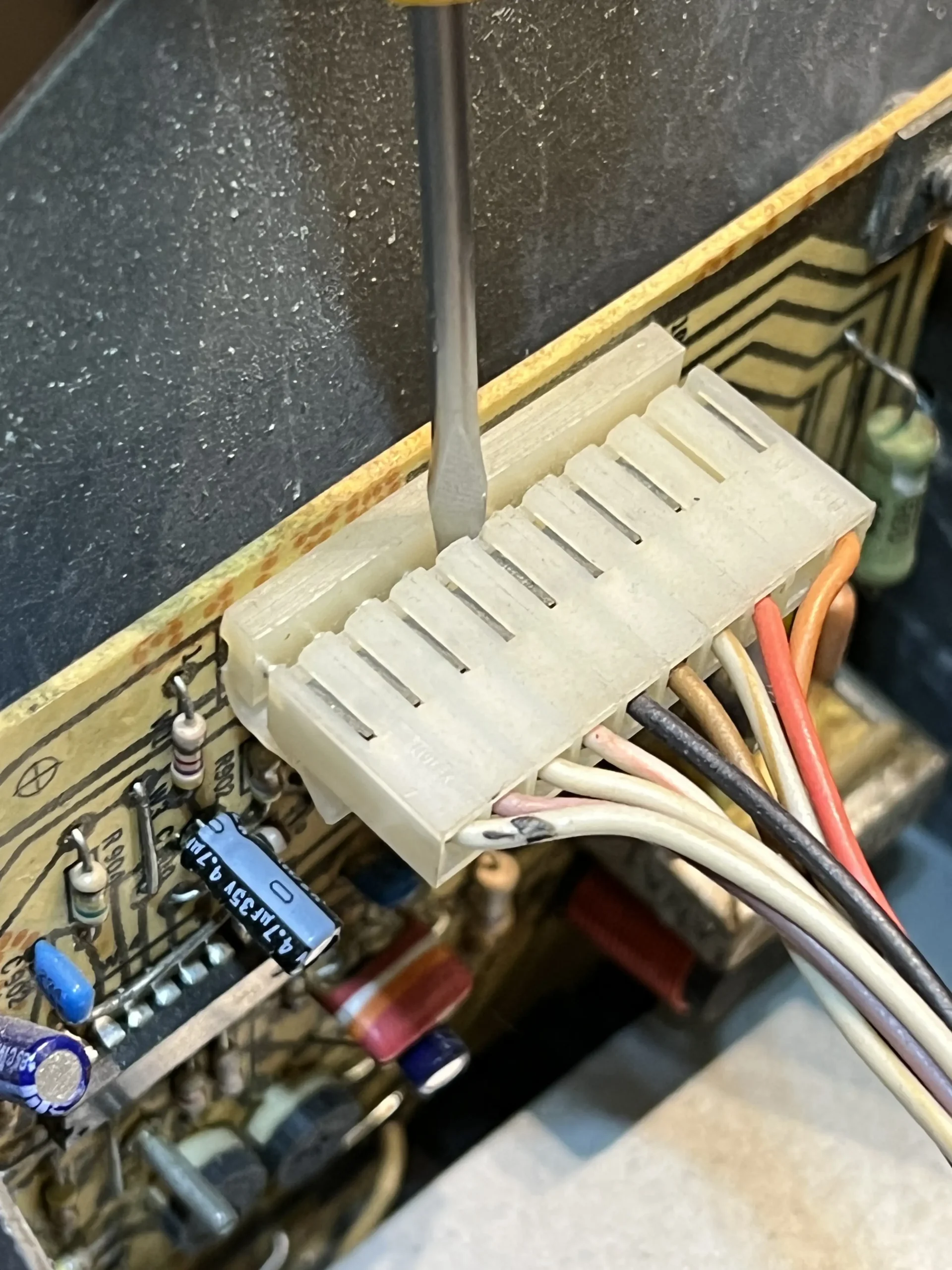

Mais algumas desconexões depois e temos pelo menos a placa defletora (Deflection Board) junto com a Neck Board soltas.

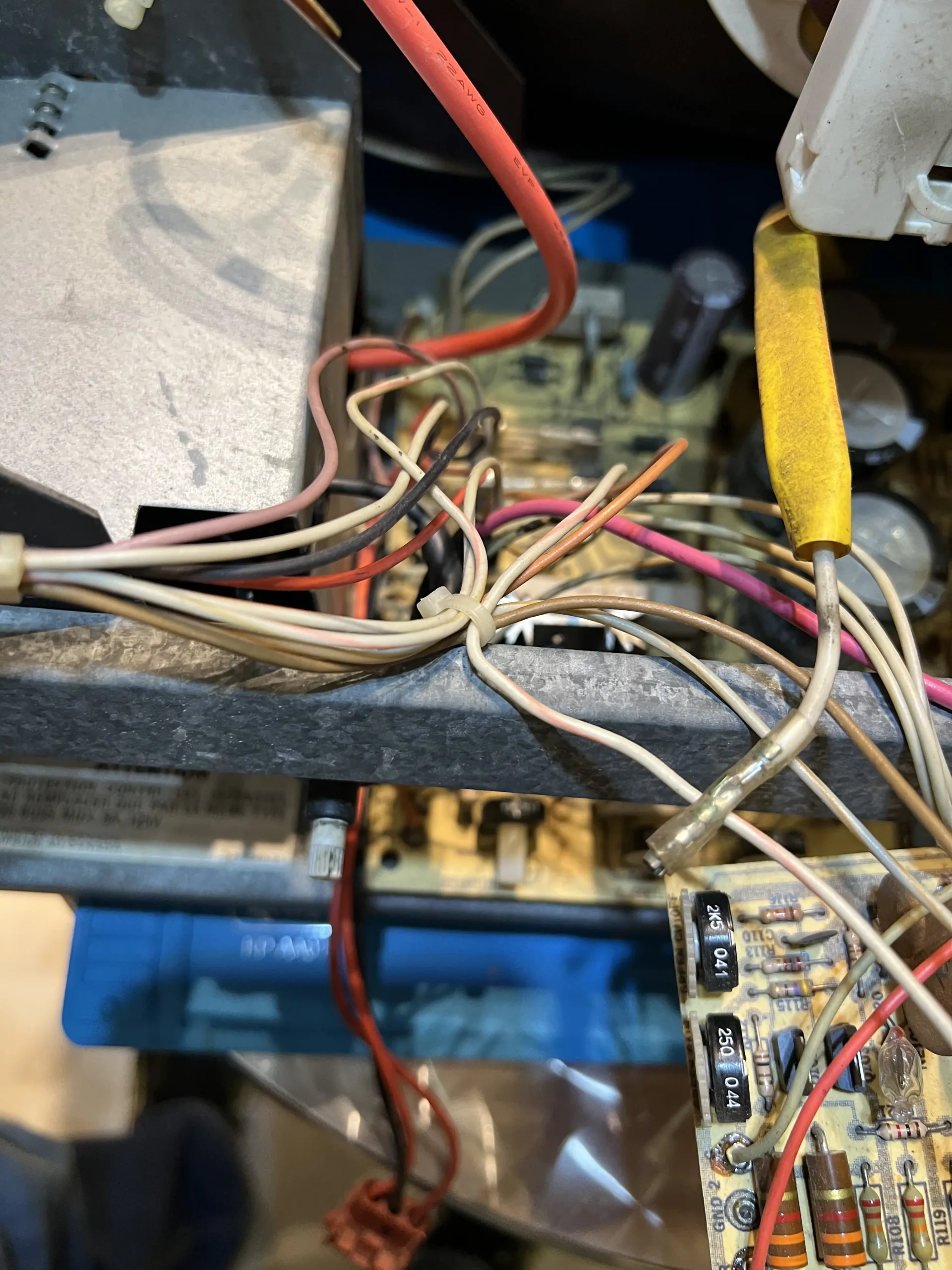

É possível perceber a complexidade das ligações dos diversos fios e conectores – um processo bem menos organizado do que em outros monitores da própria Electrohome, como o vetorial preto e branco G05-802 do Asteroids Deluxe, elegante e simples. Quanto mais vejo estas fotos, mais o G08 me parece um monitor feito às pressas, com uma série de improvisos técnicos.

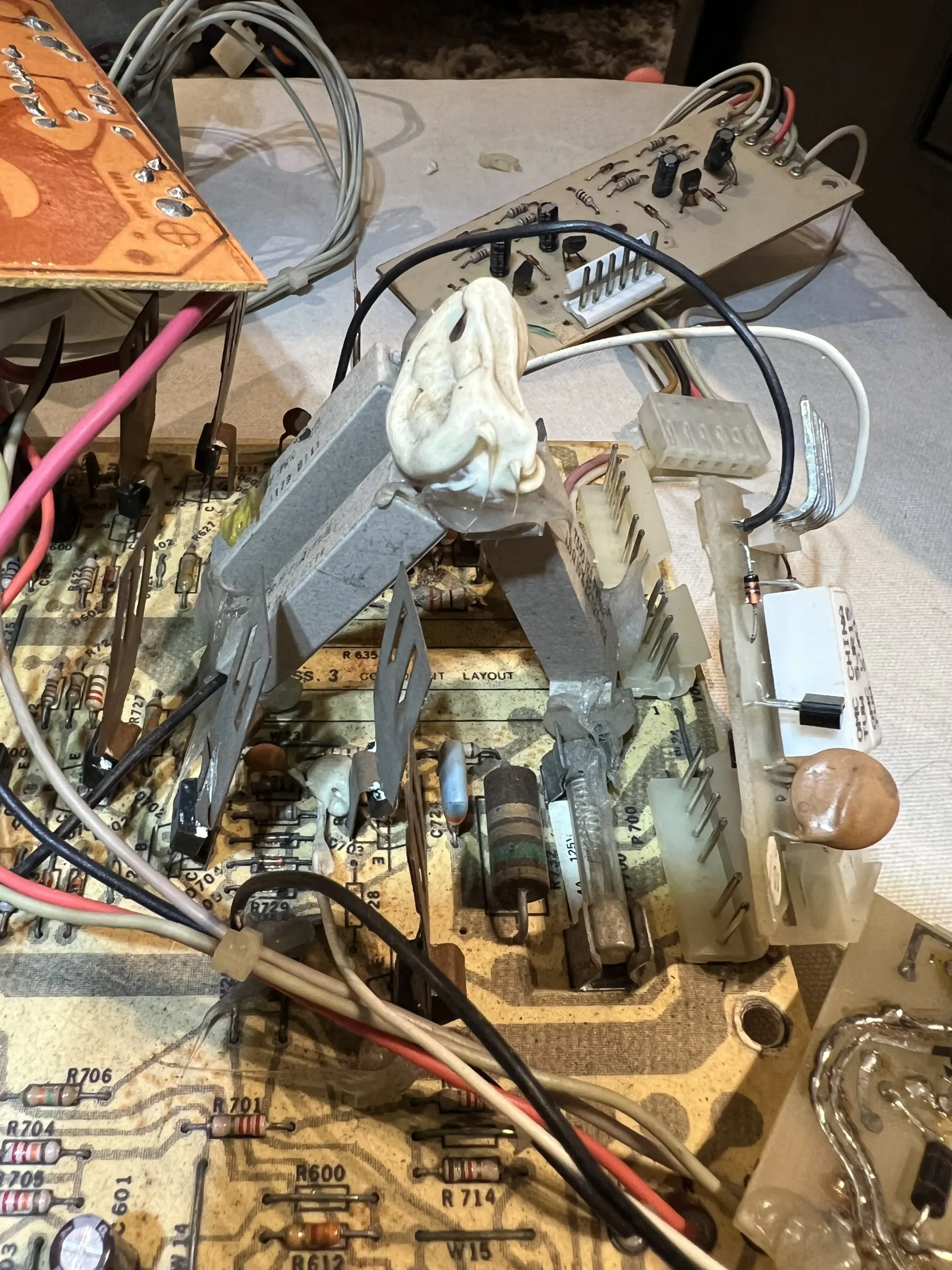

O detalhe da fixação dos transistores, já comentado em post anterior, pode ser visto aqui como maior evidência dessa afirmação:
Confira neste vídeo todos os detalhes dos componentes do G08:

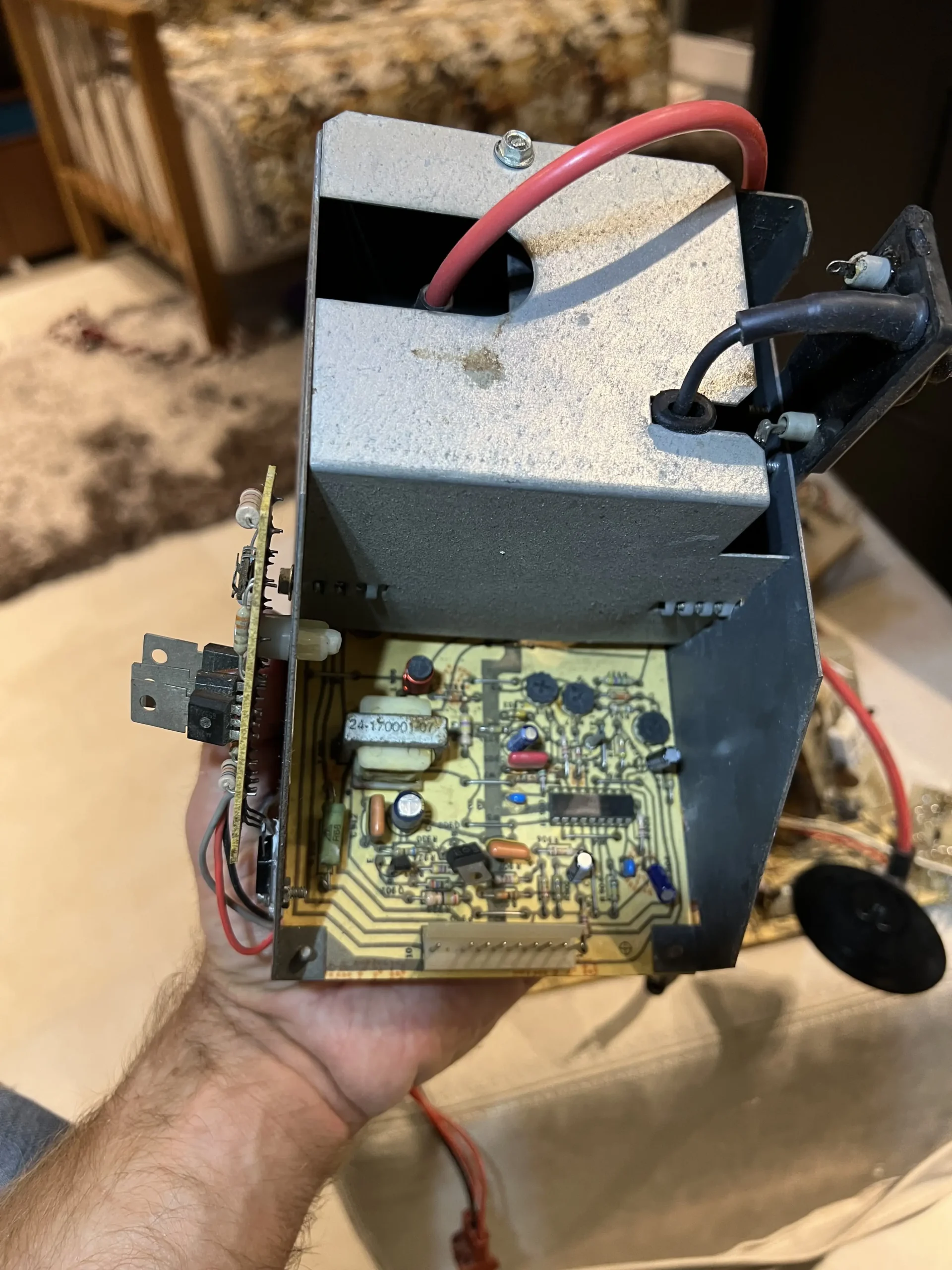

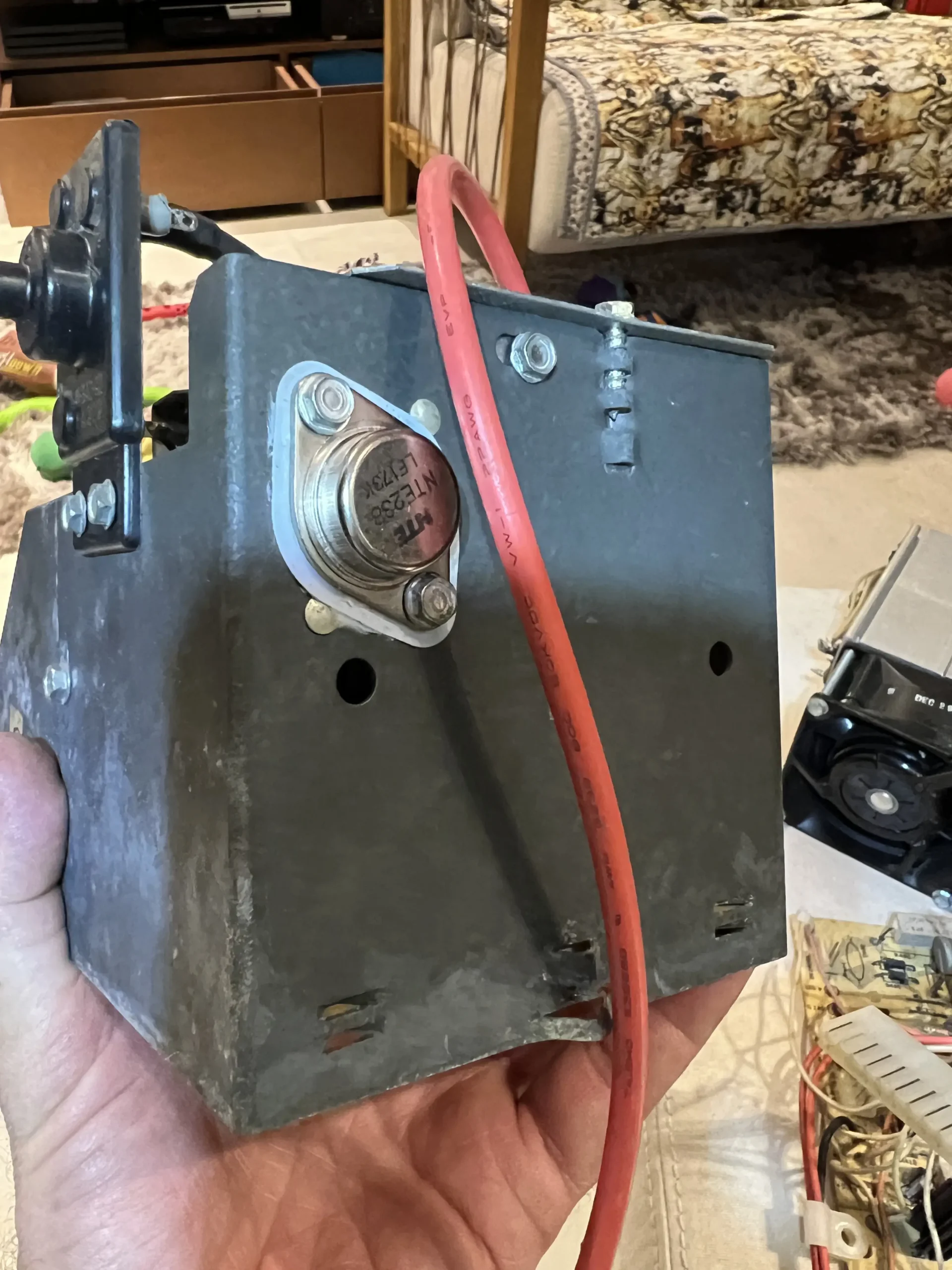

Enfim, após um dia de cuidados e trabalhos, o EHT Supply foi o último componente a ser desconectado:

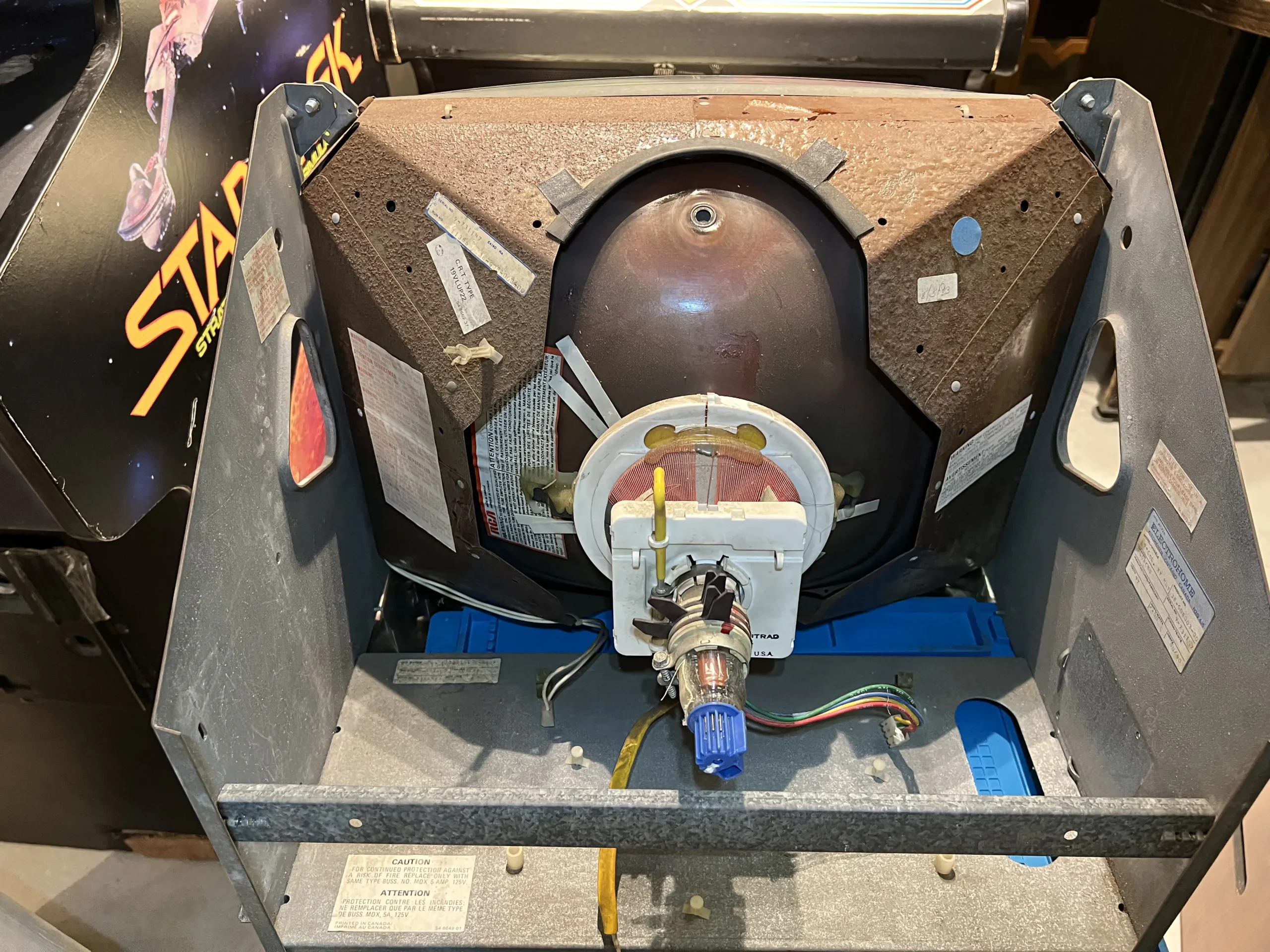

Missão cumprida! O chassis do G08 estava completamente livre dos componentes do monitor:

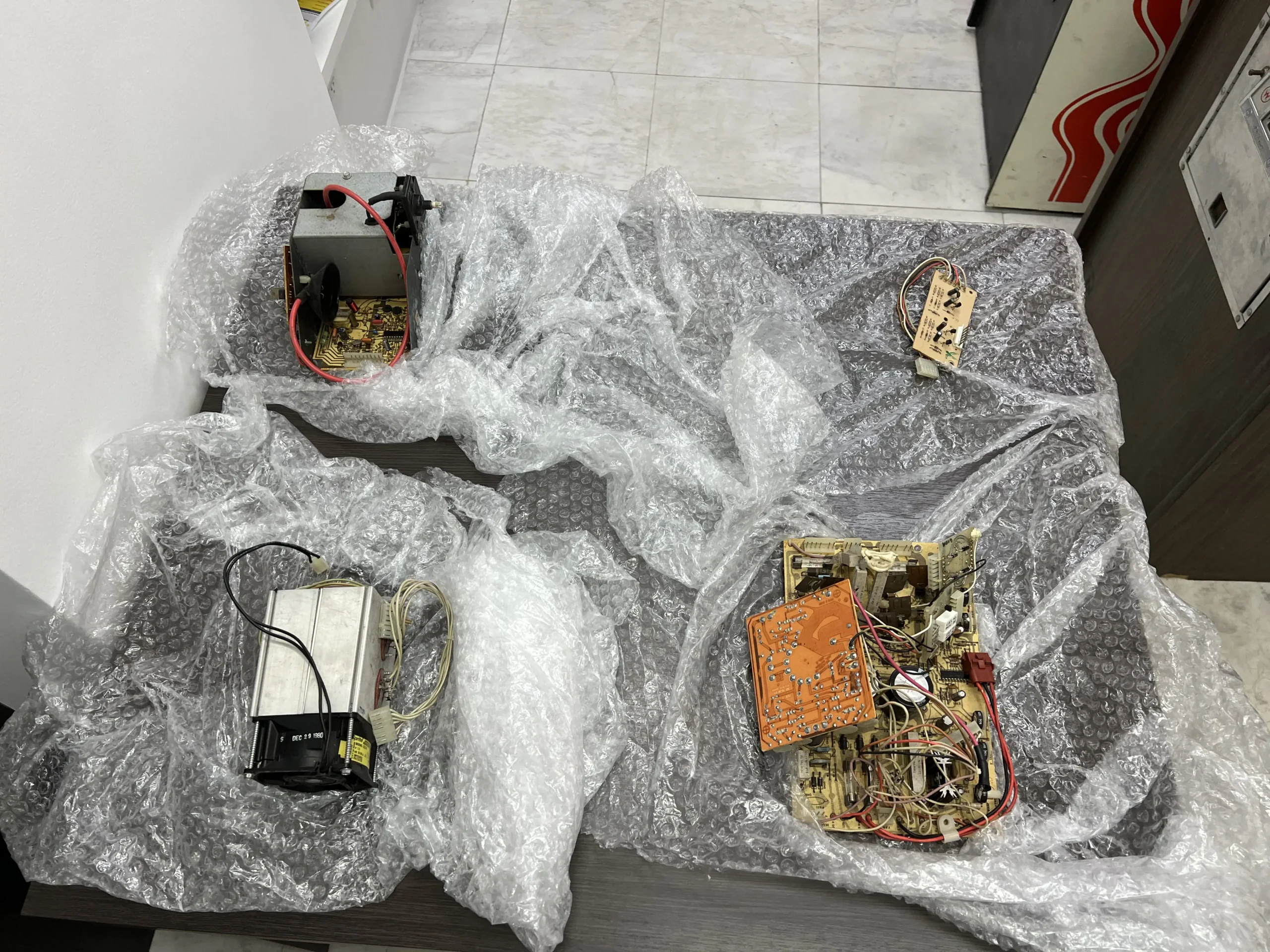

E, por fim, todas as peças foram embrulhadas e preparadas para serem enviadas ao Matt para diagnóstico e reparos:
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Star Trek em um Gabinete de Asteroids?, 01 – Chegada: Um Bicho Completamente Novo, 02 – Diagnosticando Problemas no Monitor Electrohome G08-003 e 03 – Revisão e Regulagem do Power Brick.
O próximo post é o 05 – Monitor G08 – Primeira Tentativa de Reparo.
