Star Trek #02: Diagnosticando Problemas no Monitor Electrohome G08-003

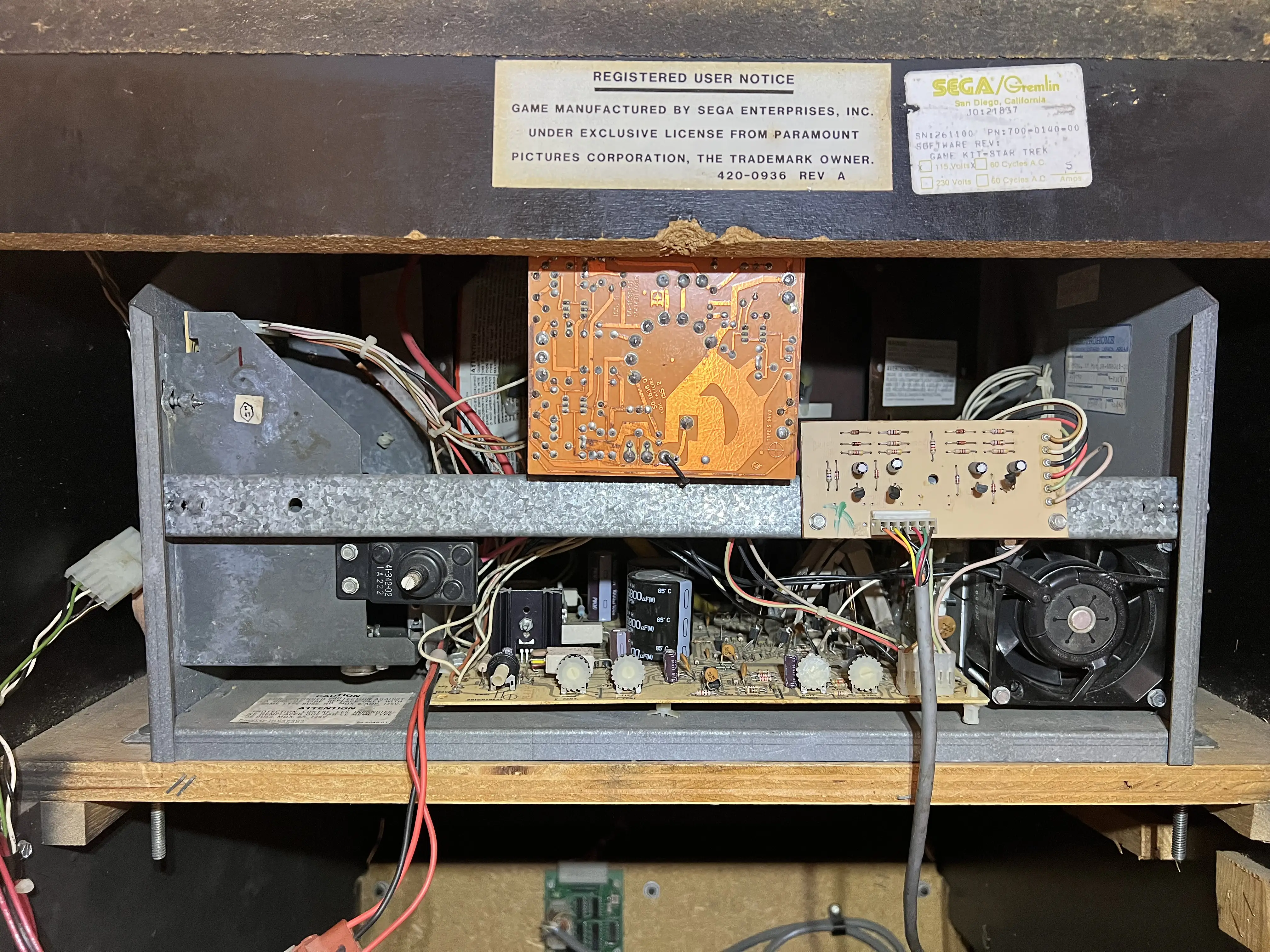

Electrohome G08-003 Color Vector Monitor: este é o nome da criatura diabólica que habita o interior de um gabinete de arcade vetorial da Sega.

Por eu não entender absolutamente nada desse monstro, recorri ao especialista em Sega mais conhecido do mundo dos arcades, Matt Janeczek, que mantém o site Vector Vault Arcade Repair. Matt, além de ter peças sobressalentes para vender, é notório por ser uma das poucas pessoas a consertar esse tipo de monitor, além de realizar manutenção nas placas lógicas dos jogos da Sega e do game Omega Race da Midway, um arcade famoso por apresentar danos de ácido provenientes de vazamento de bateria nas placas-mãe.

Com a ajuda de Matt, iniciei o troubleshooting a partir do teste de voltagem no cabo que conecta a cage ao monitor. É um teste bastante básico que demonstra, através de um multímetro, a voltagem contínua disponível para o sinal vetorial XY (cabos amarelo e laranja) e cada uma das cores dos canhões – cabos cinza (referente à cor azul), verde e vermelho.

Acompanhe o vídeo deste teste fácil de ser feito, cujo resultado foi positivo:

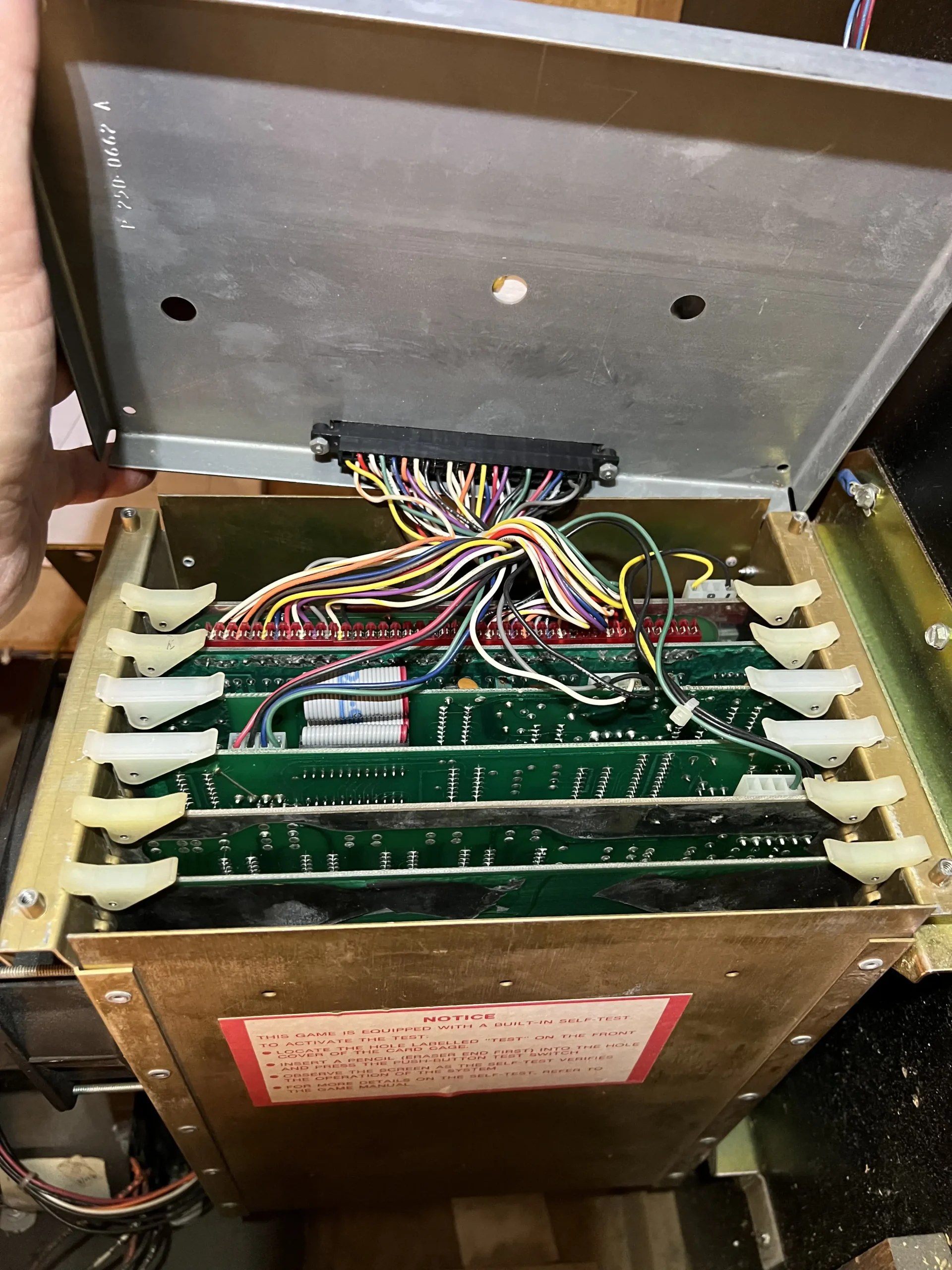

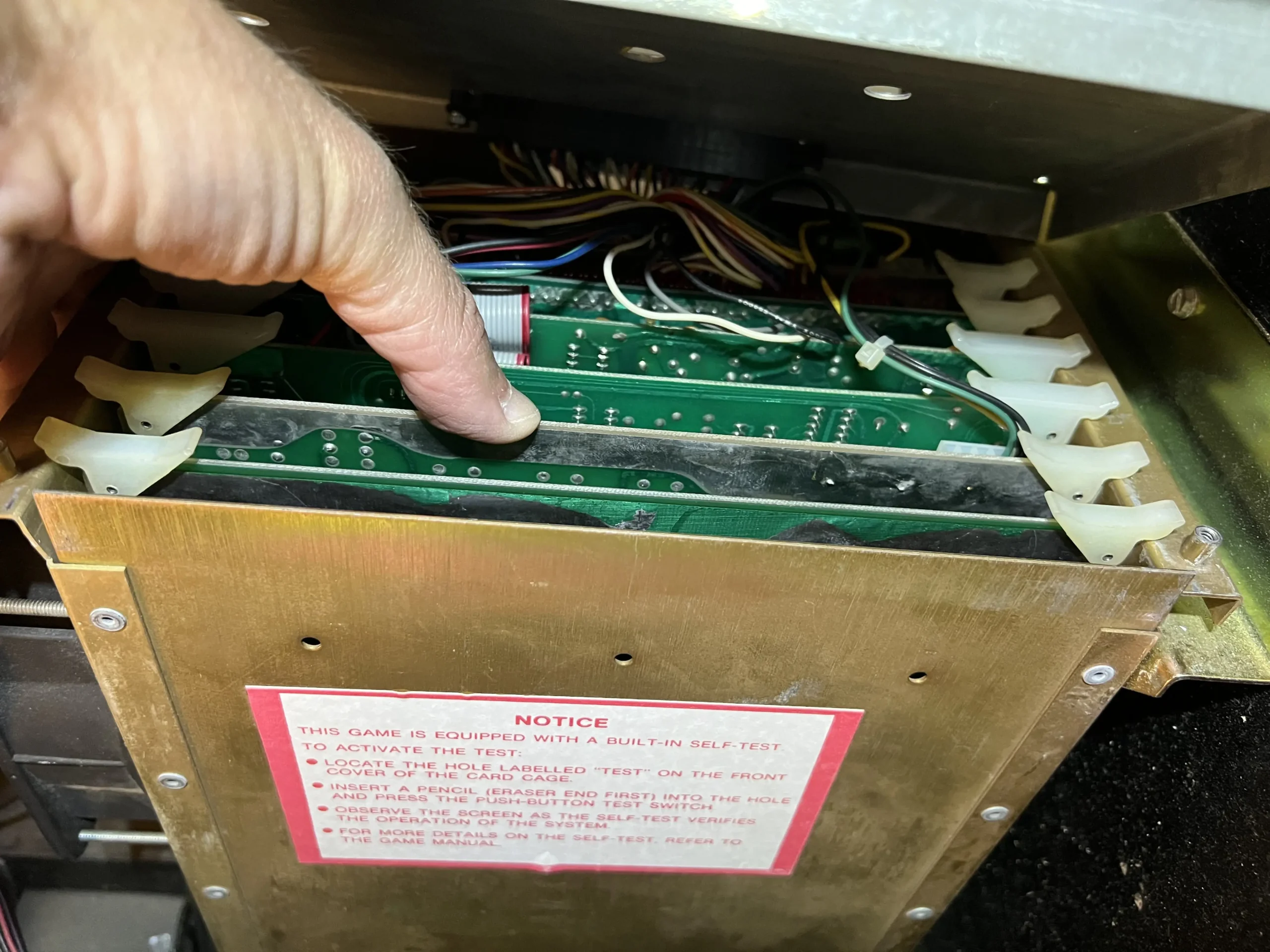

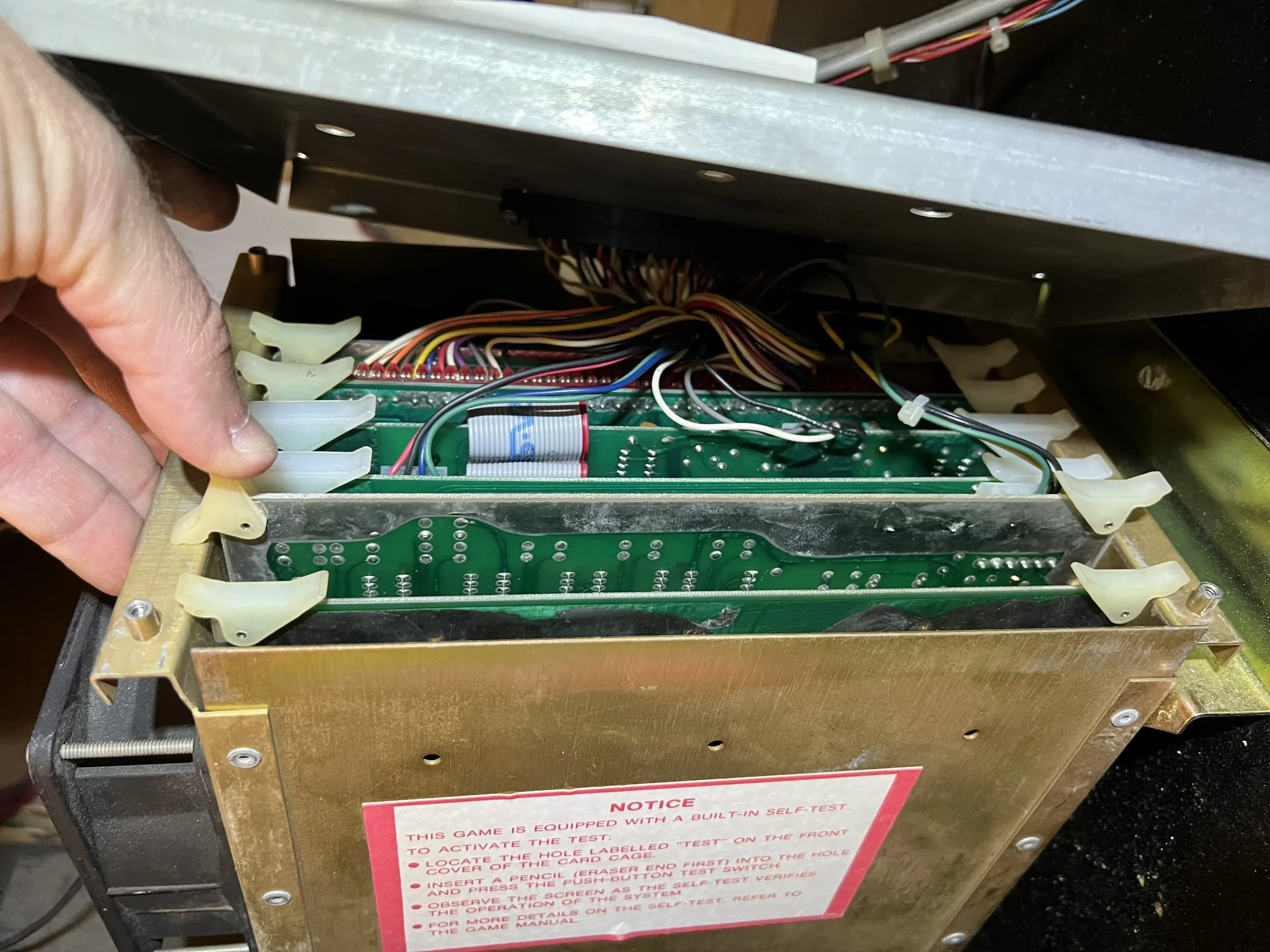

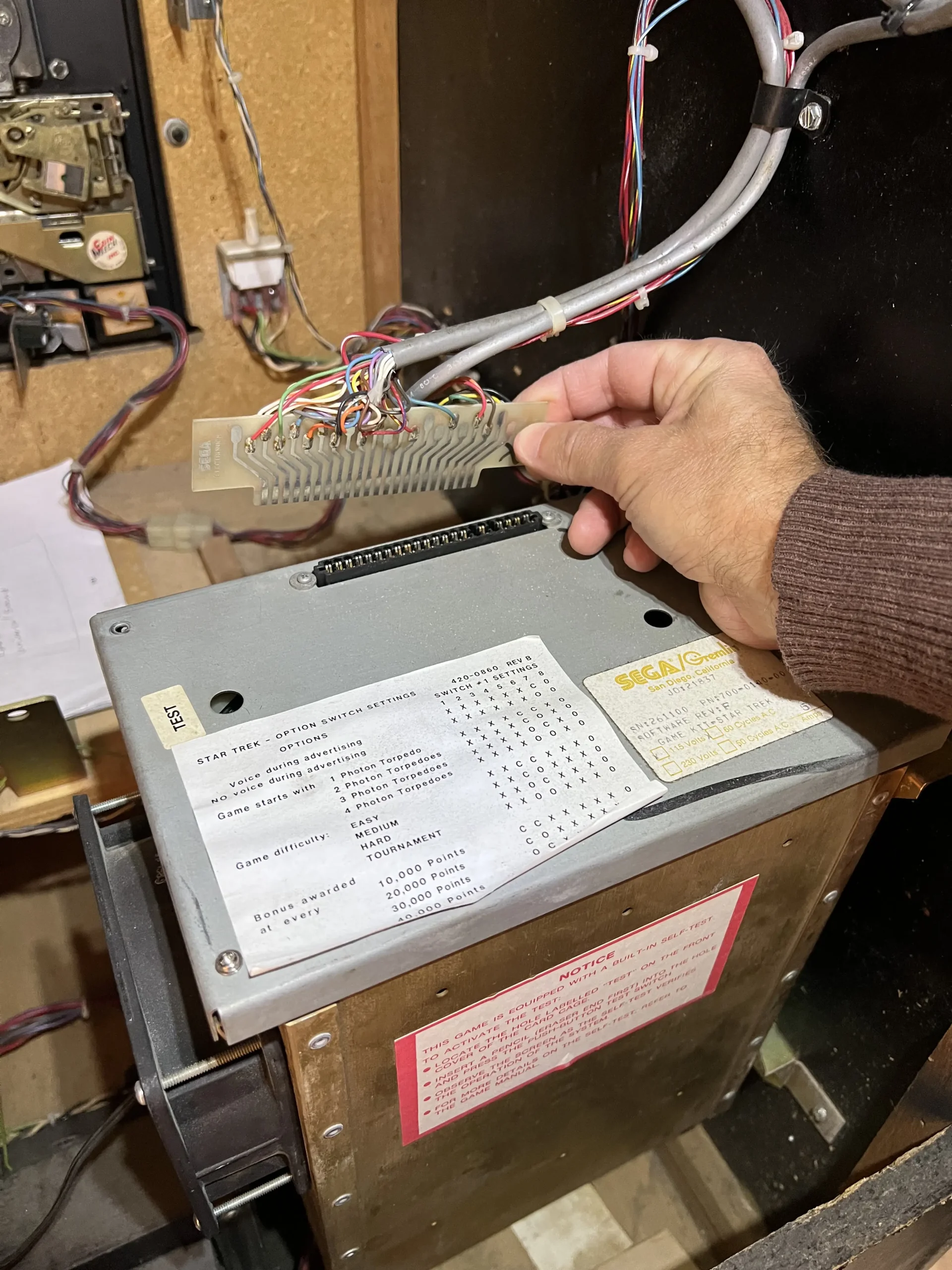

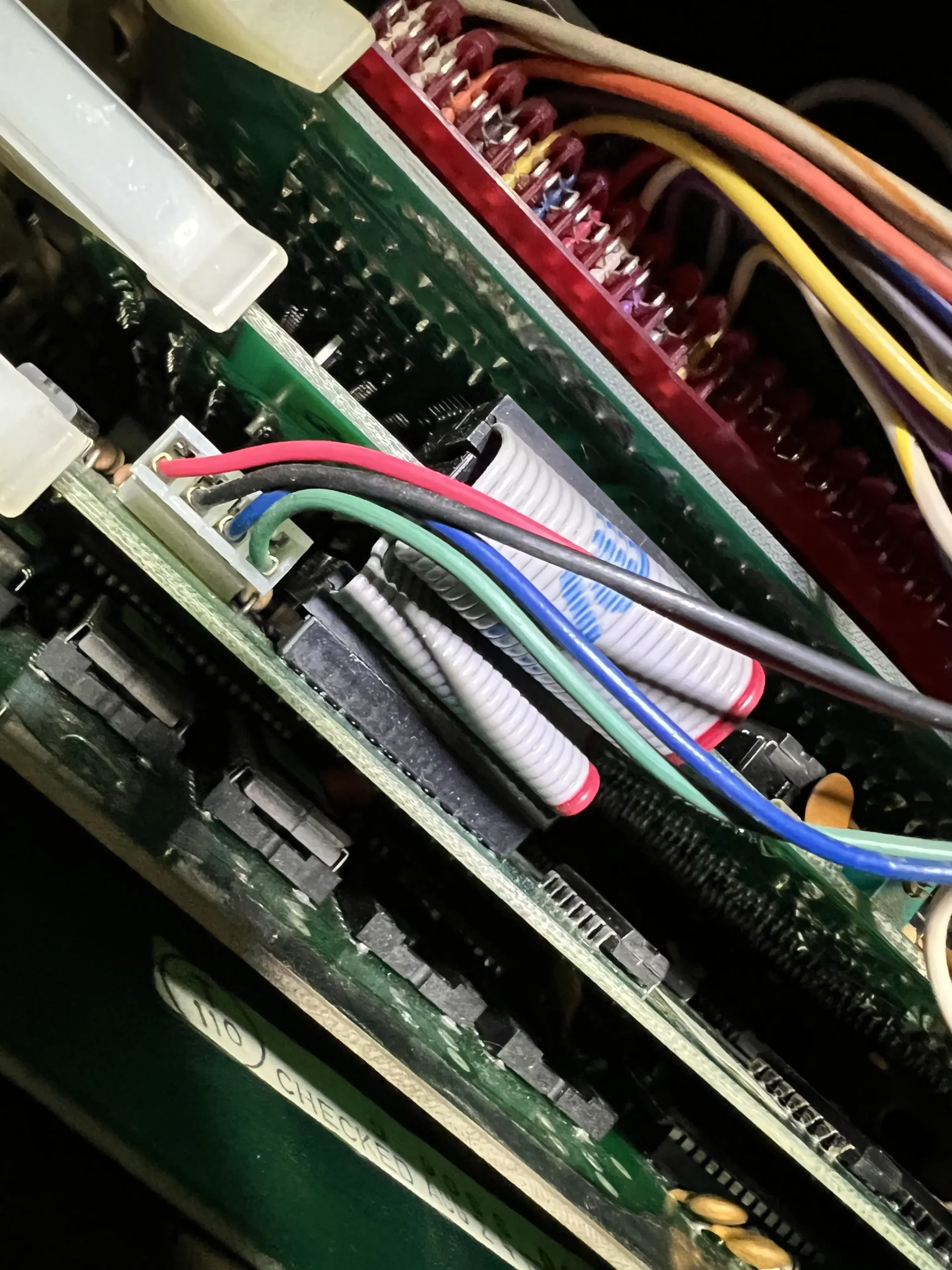

Em seguida, o procedimento recomendável é fazer o reseat das placas da cage – não confundir com reset! Reseat significa o reassentamento dos conectores, o que costuma resolver parte dos problemas, principalmente após transportes. A gaiola apresenta sua complexidade, são muitos cabos conectados, e todo o cuidado é necessário para não danificar nenhuma solda ou conexão.

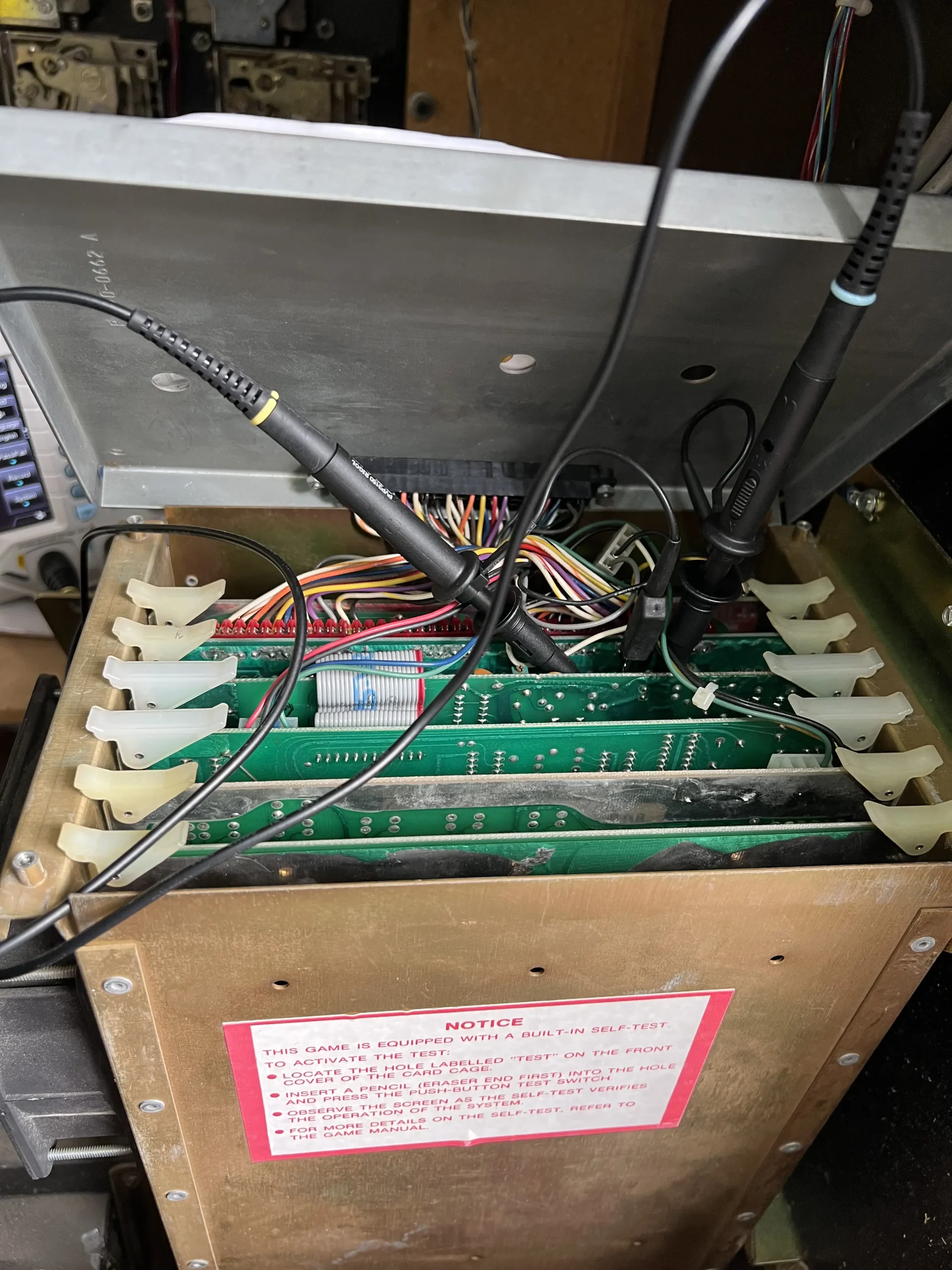

Como essa tentativa não foi bem-sucedida, o próximo passo foi conectar o bom e velho osciloscópio para verificar a geração de vetores diretamente a partir das placas lógicas.

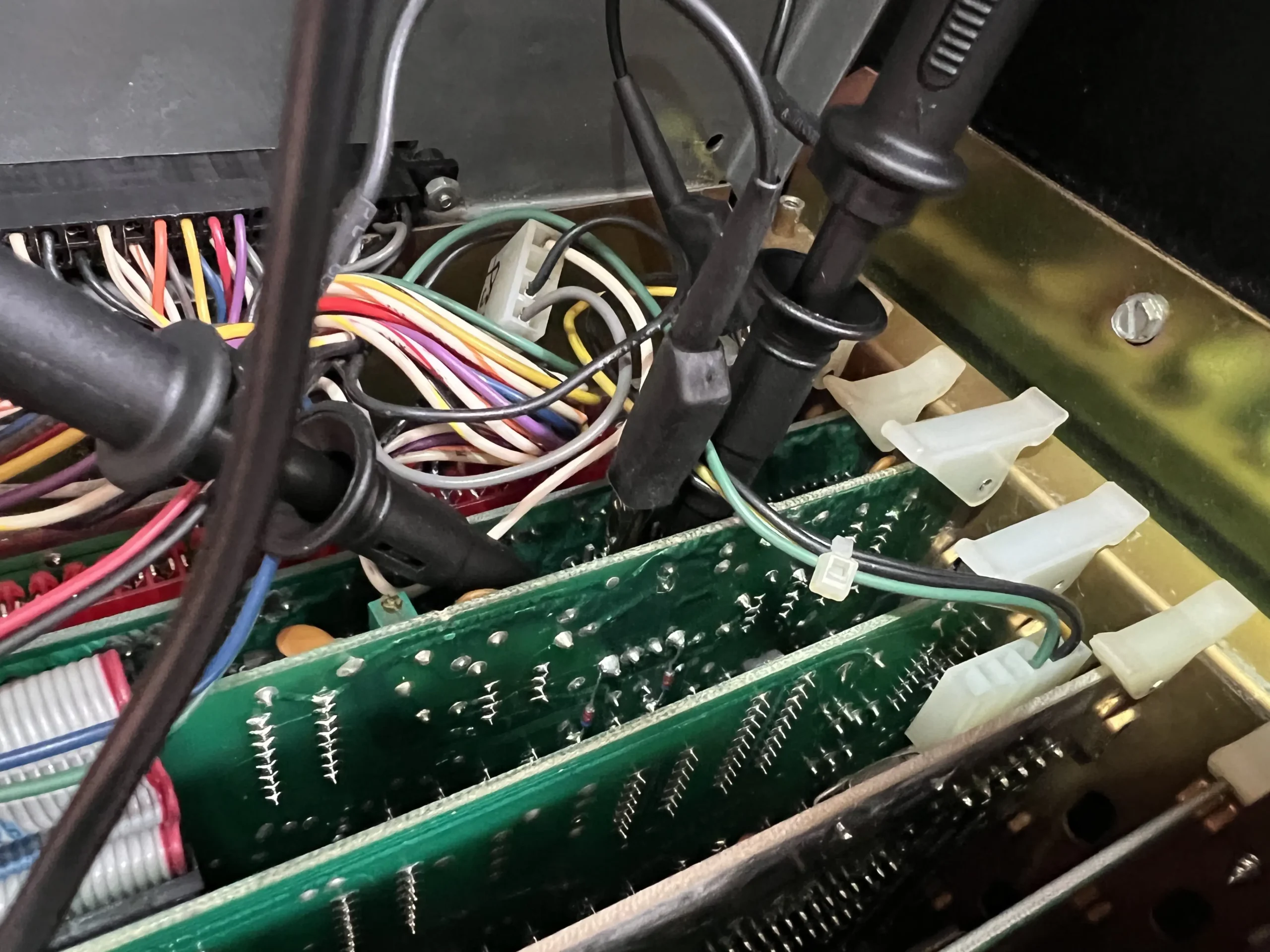

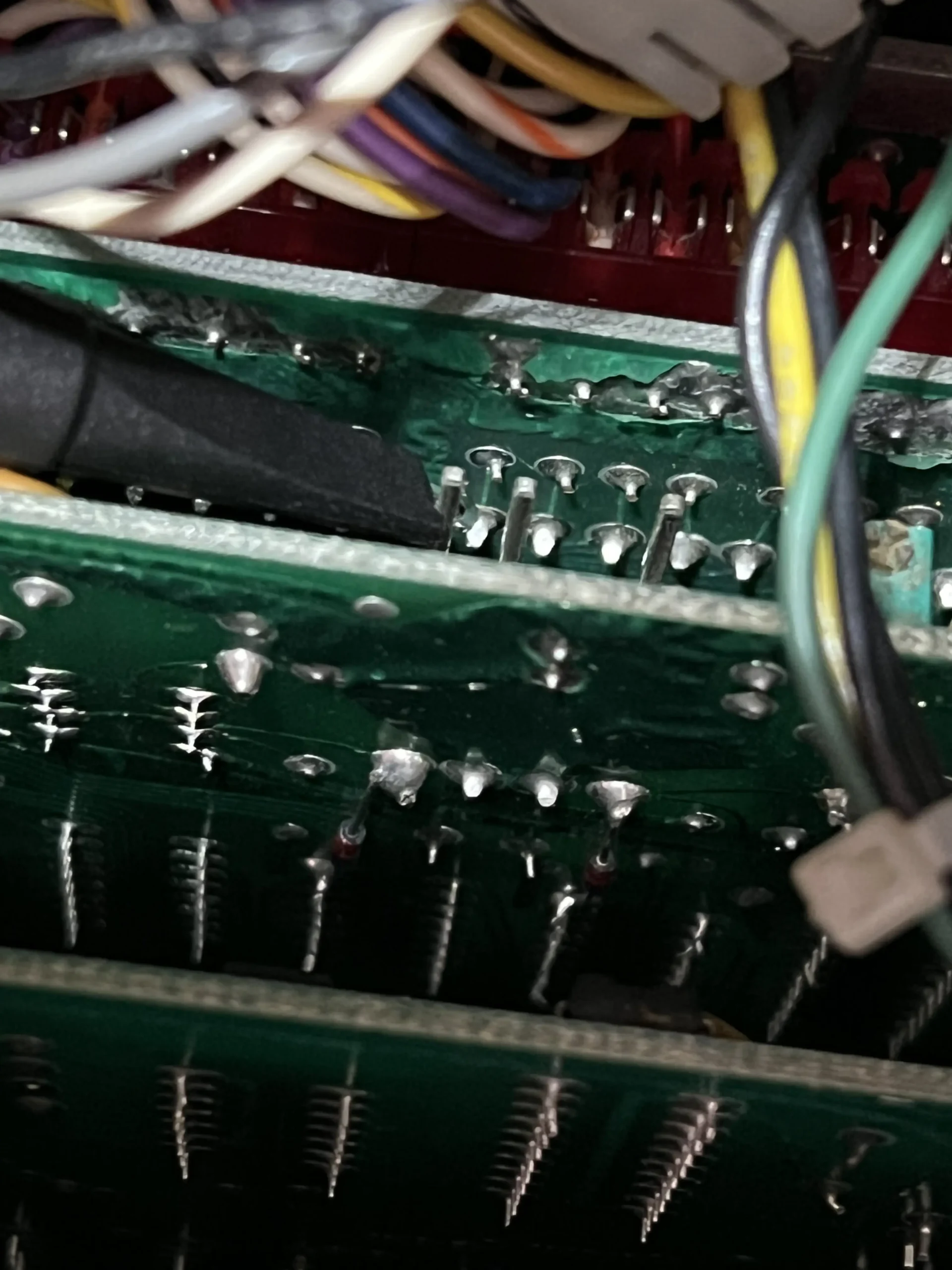

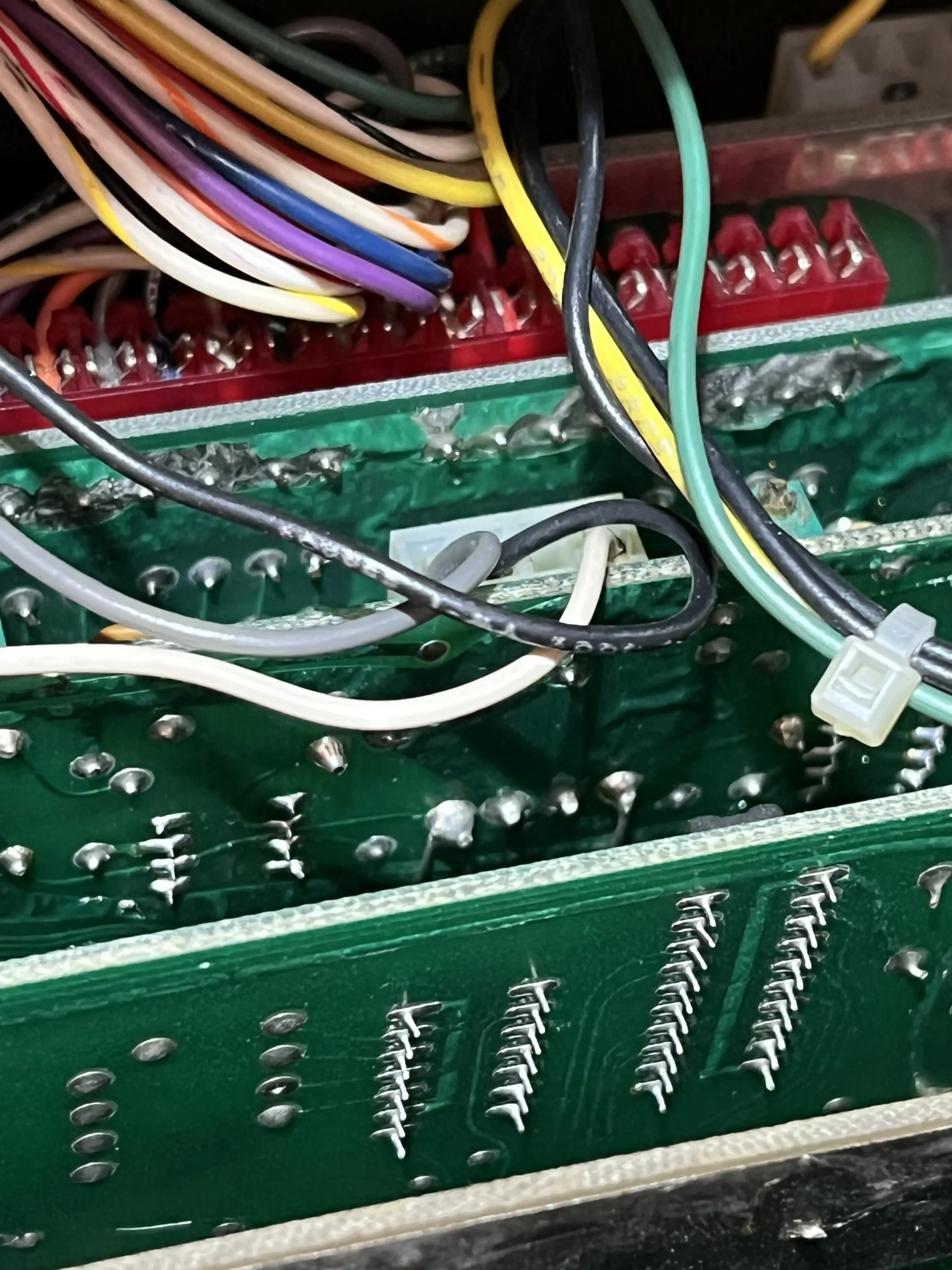

O segunto teste, realizado em um espaço bastante restrito, é medir a saída vetorial diretamente em uma das 6 placas do boardset, a X-Y Timing Board:

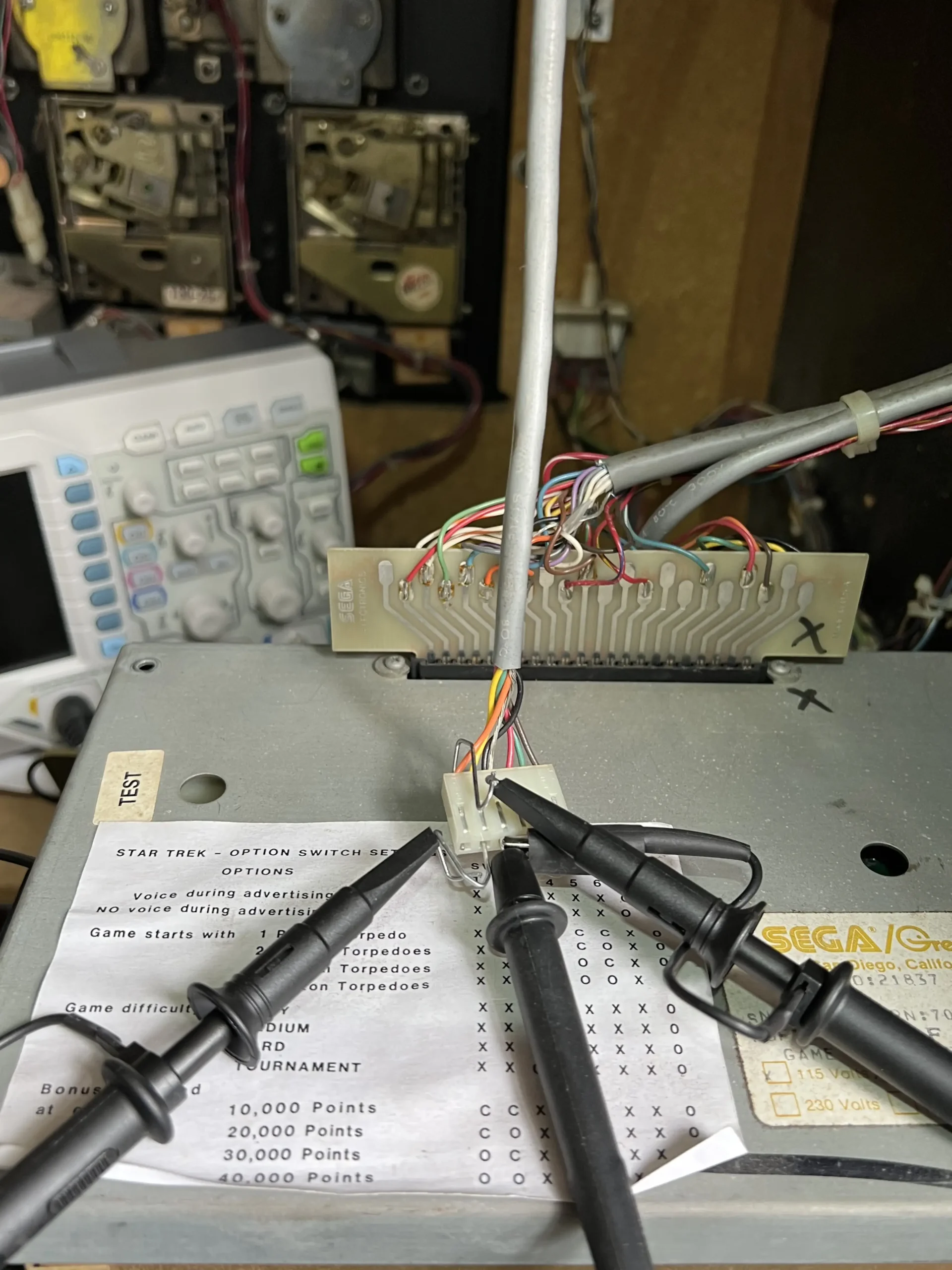

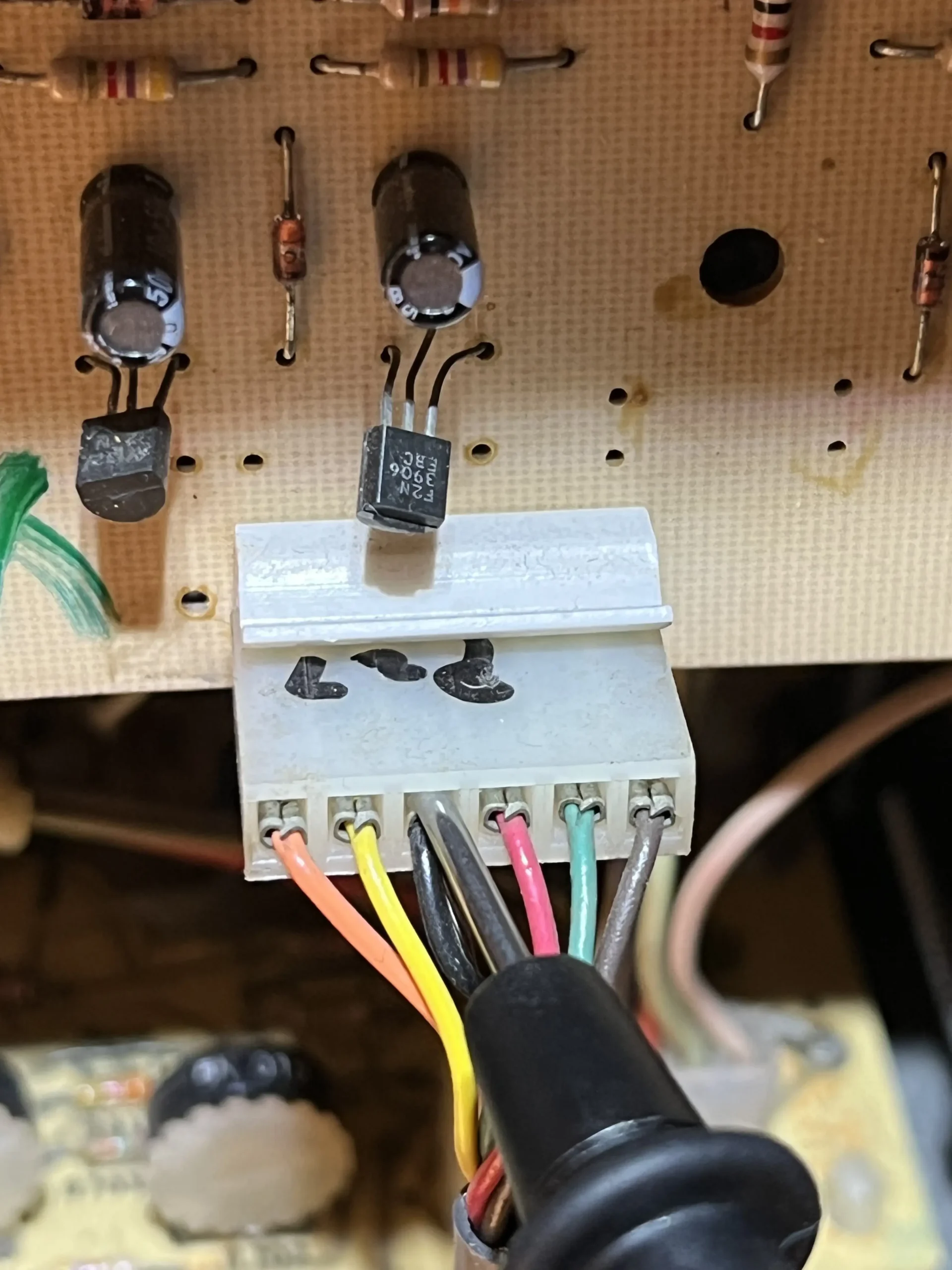

Com o teste positivo, já temos um avanço, pois sabemos que as placas lógicas estão funcionando! O próximo teste é no cabo que liga a cage ao monitor:

O resultado também foi positivo:

Retirando o Monitor G08-003

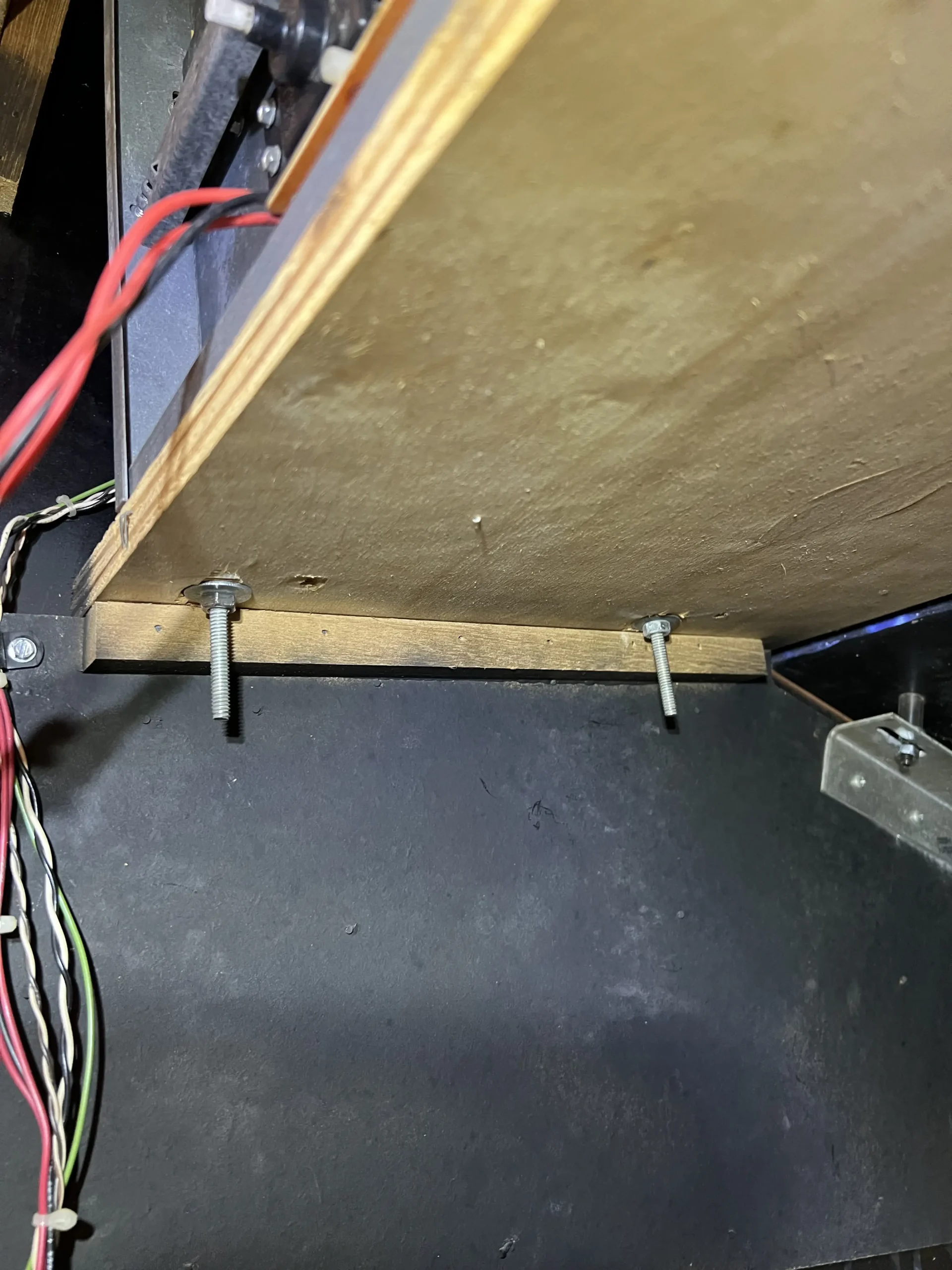

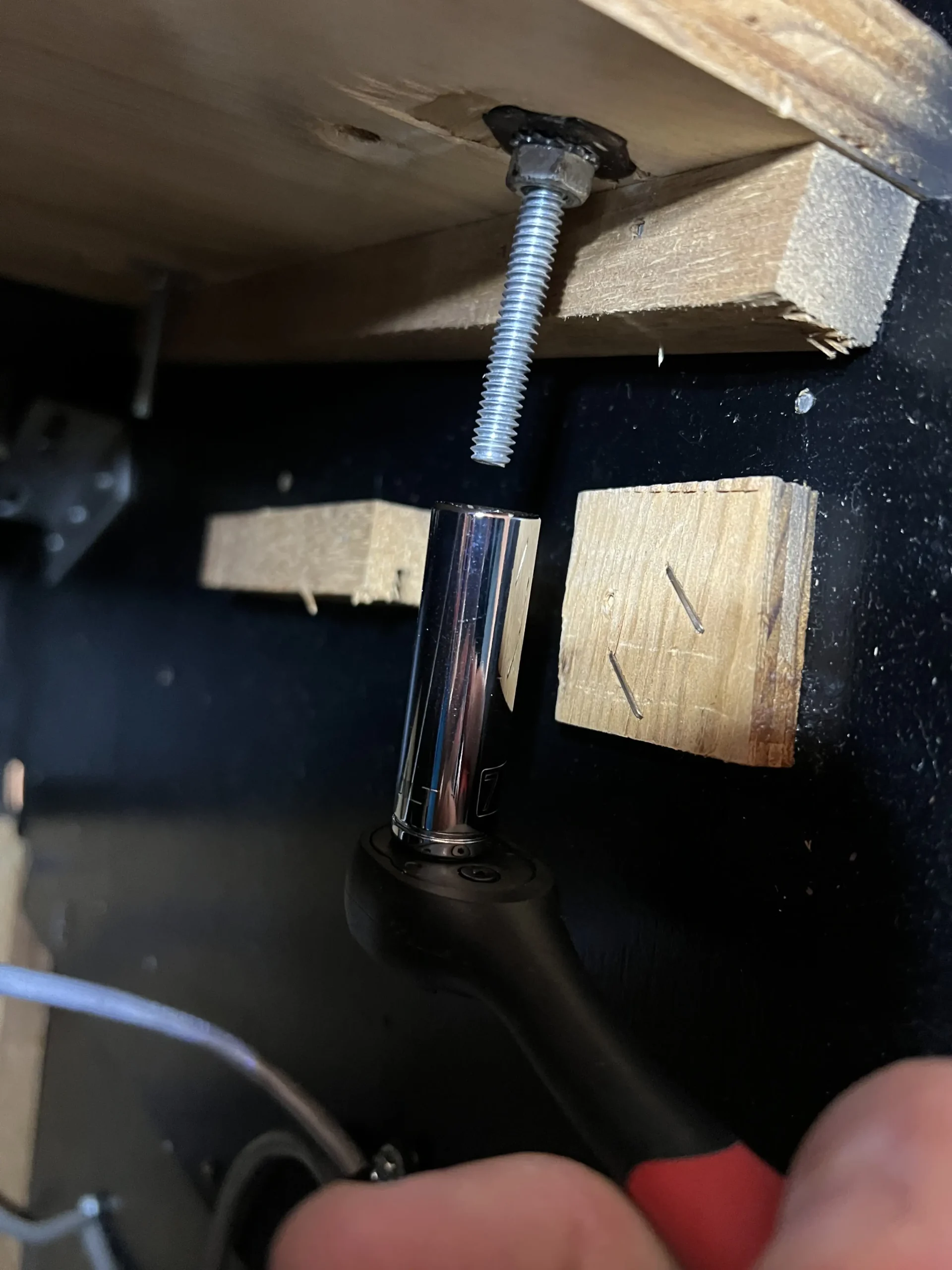

O monitor Electrohome G08-003 é fixado, no gabinete Asteroids conversion, através destes gigantescos parafusos e porcas:

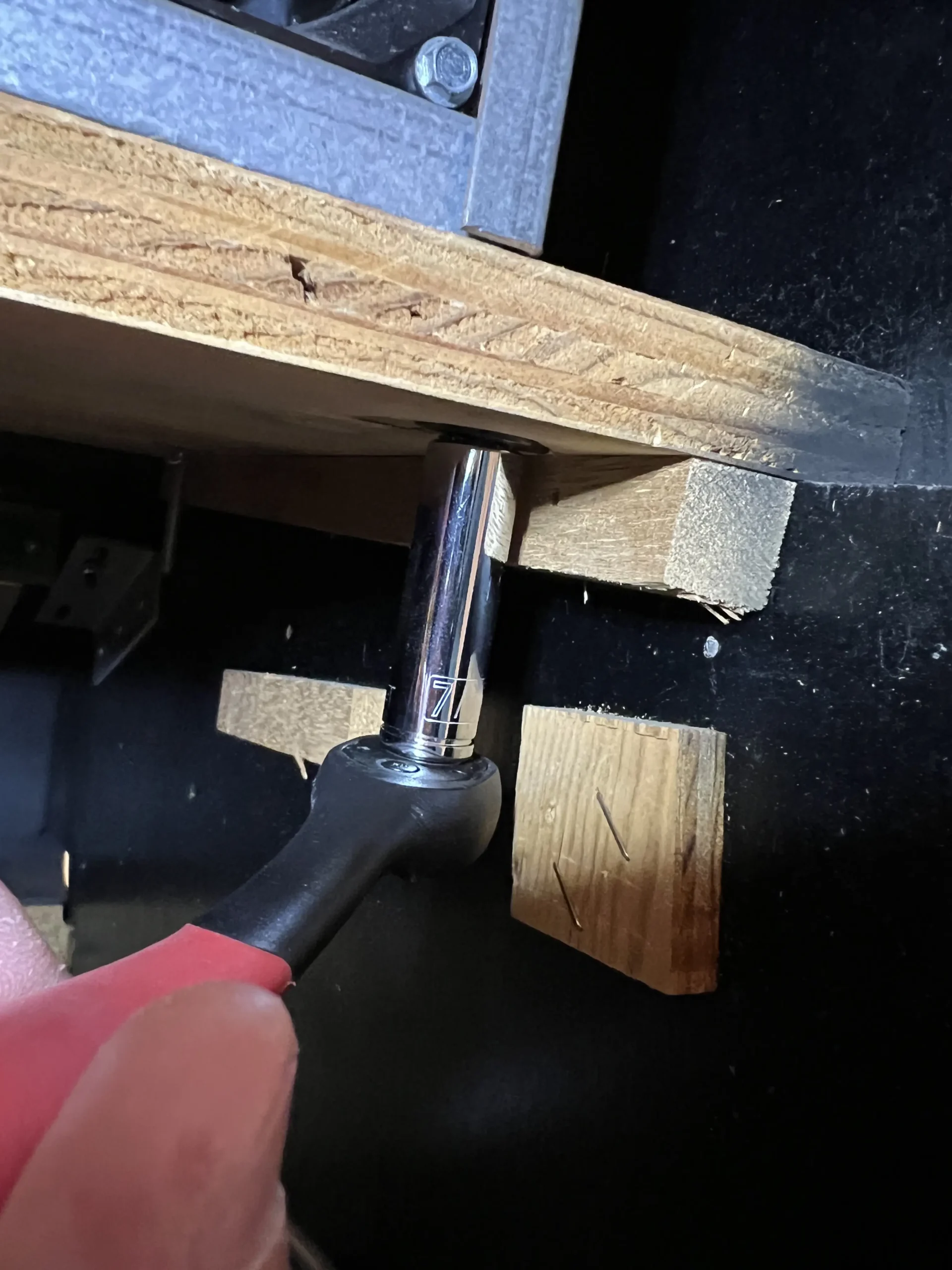

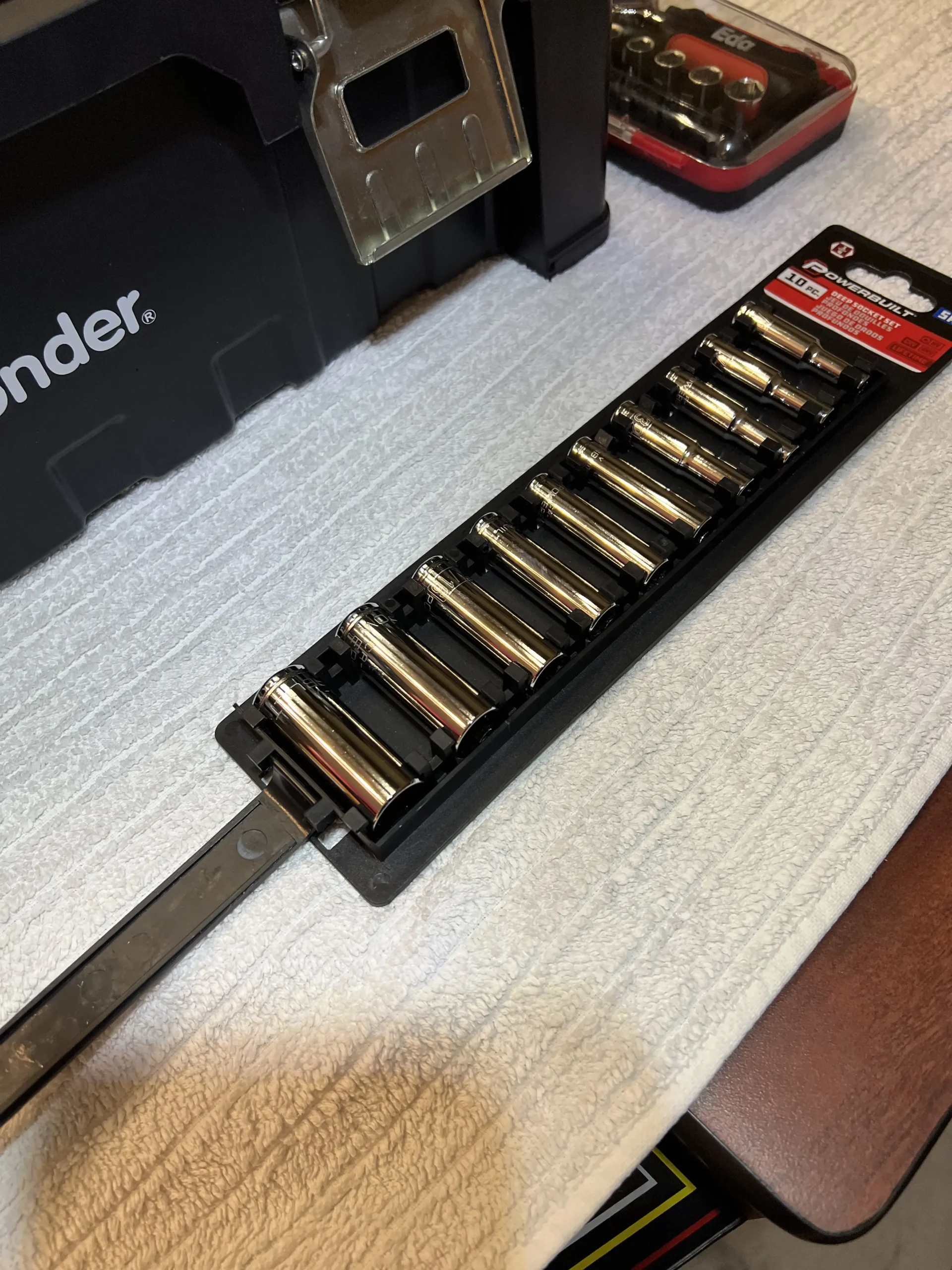

Esta é uma tarefa que viria a calhar para o novo conjunto de pitos longos em polegadas que eu havia acabado de adquirir nos Estados Unidos. Sem eles, a tarefa seria bem mais difícil, exigindo provavelmente um alicate:

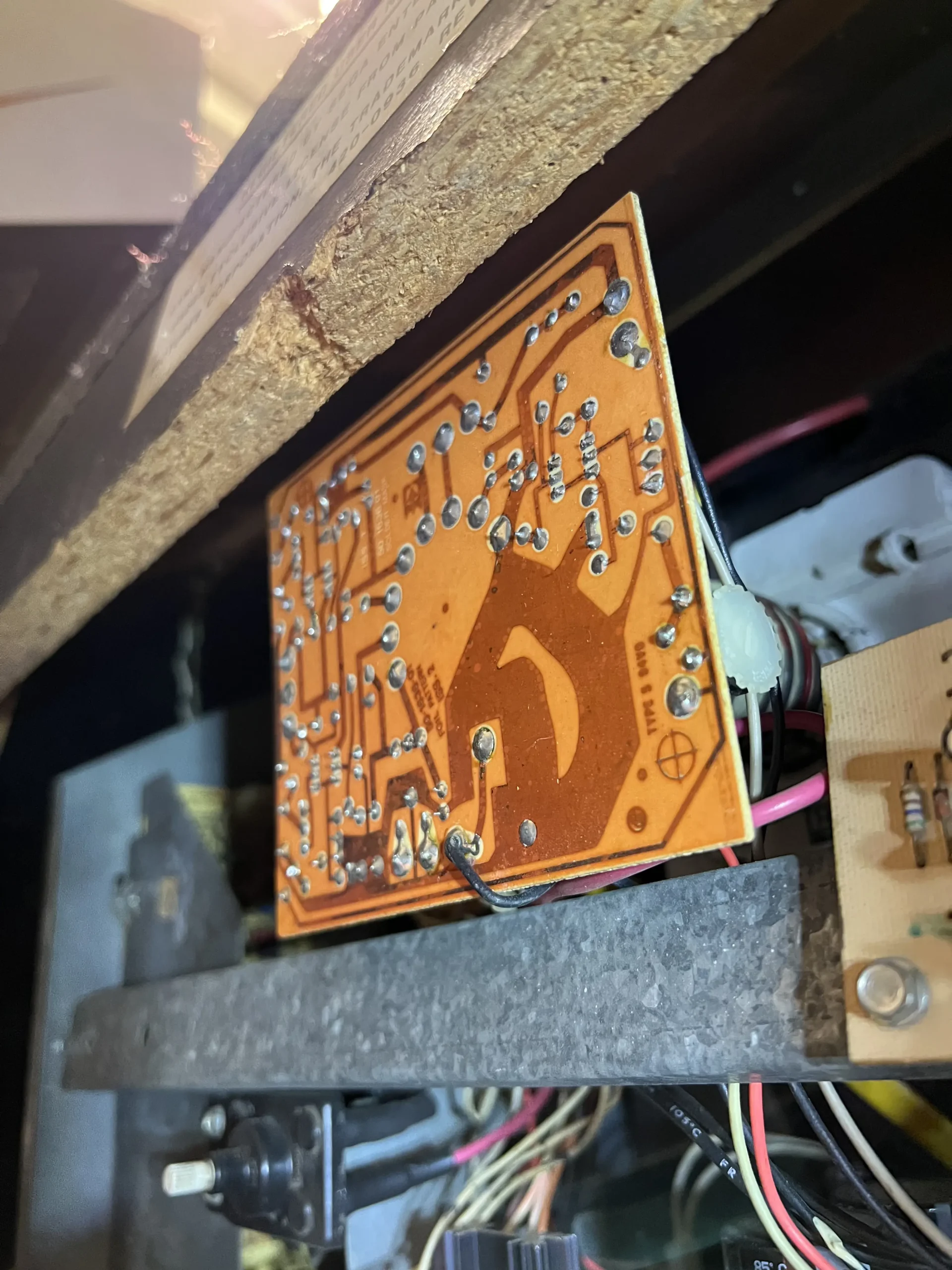

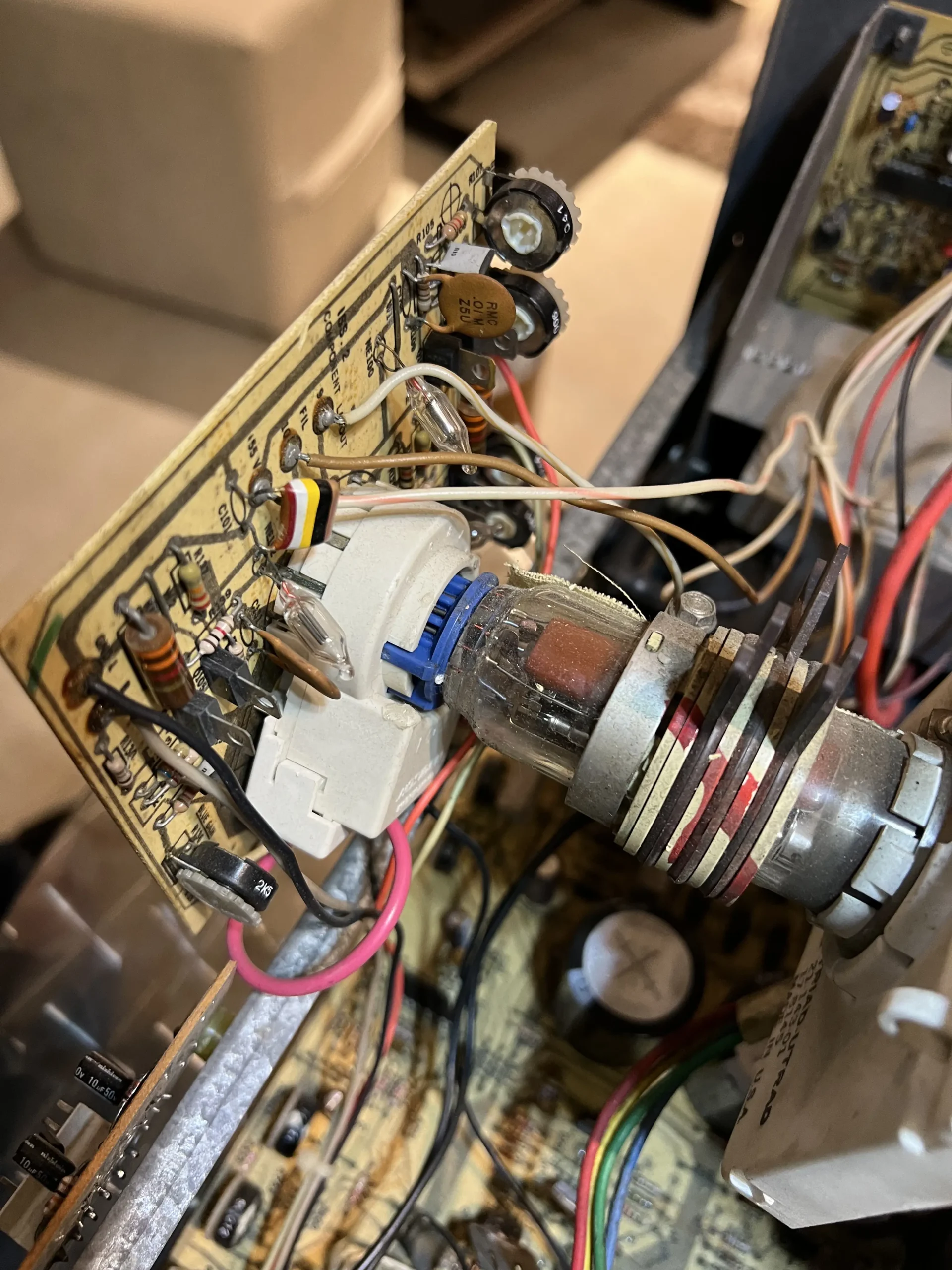

Com a remoção, vem a necessidade do cuidado que expliquei no primeiro post para não danificar o pescoço do monitor:

Aqui é possível perceber como a distância é reduzida:

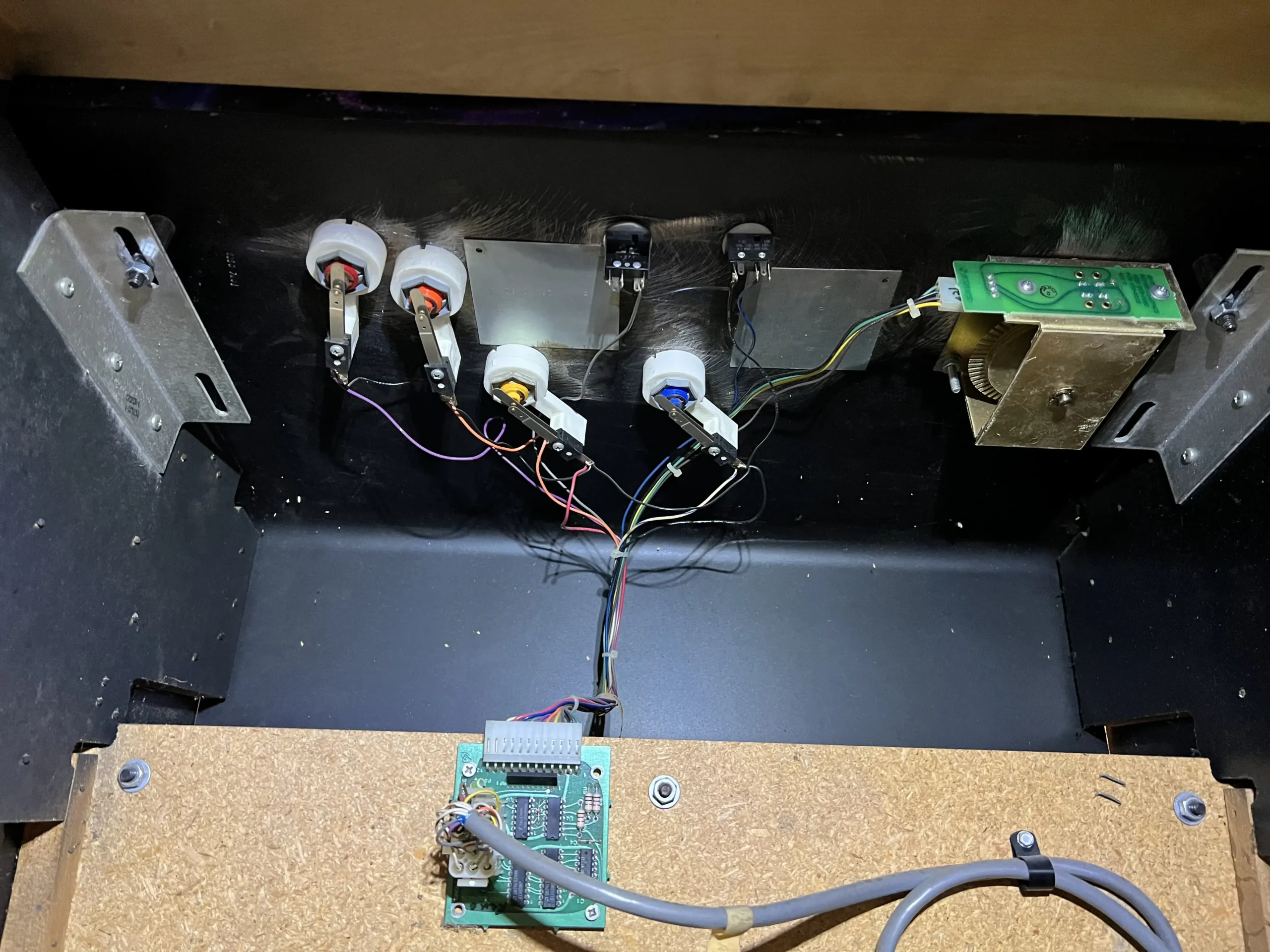

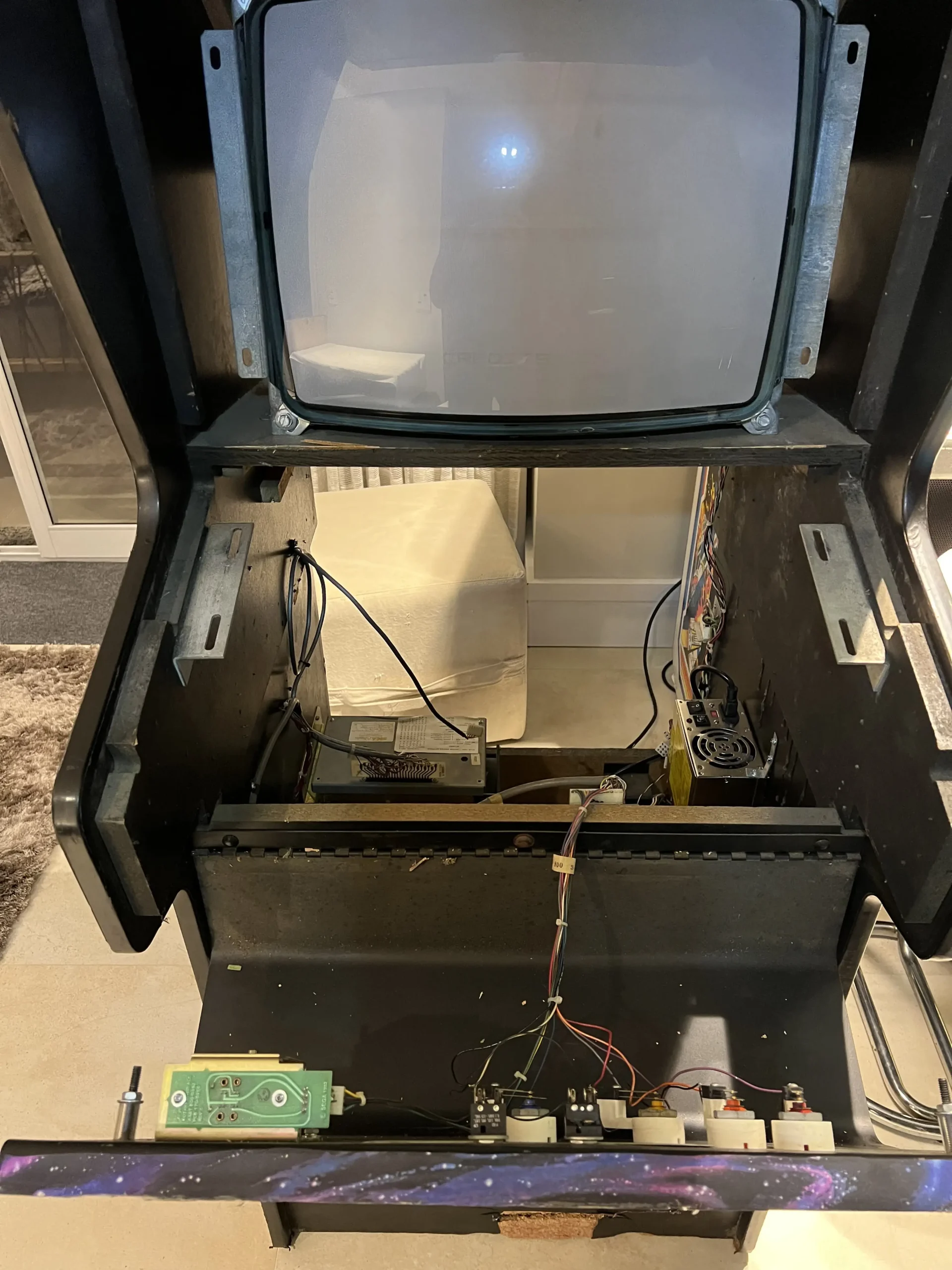

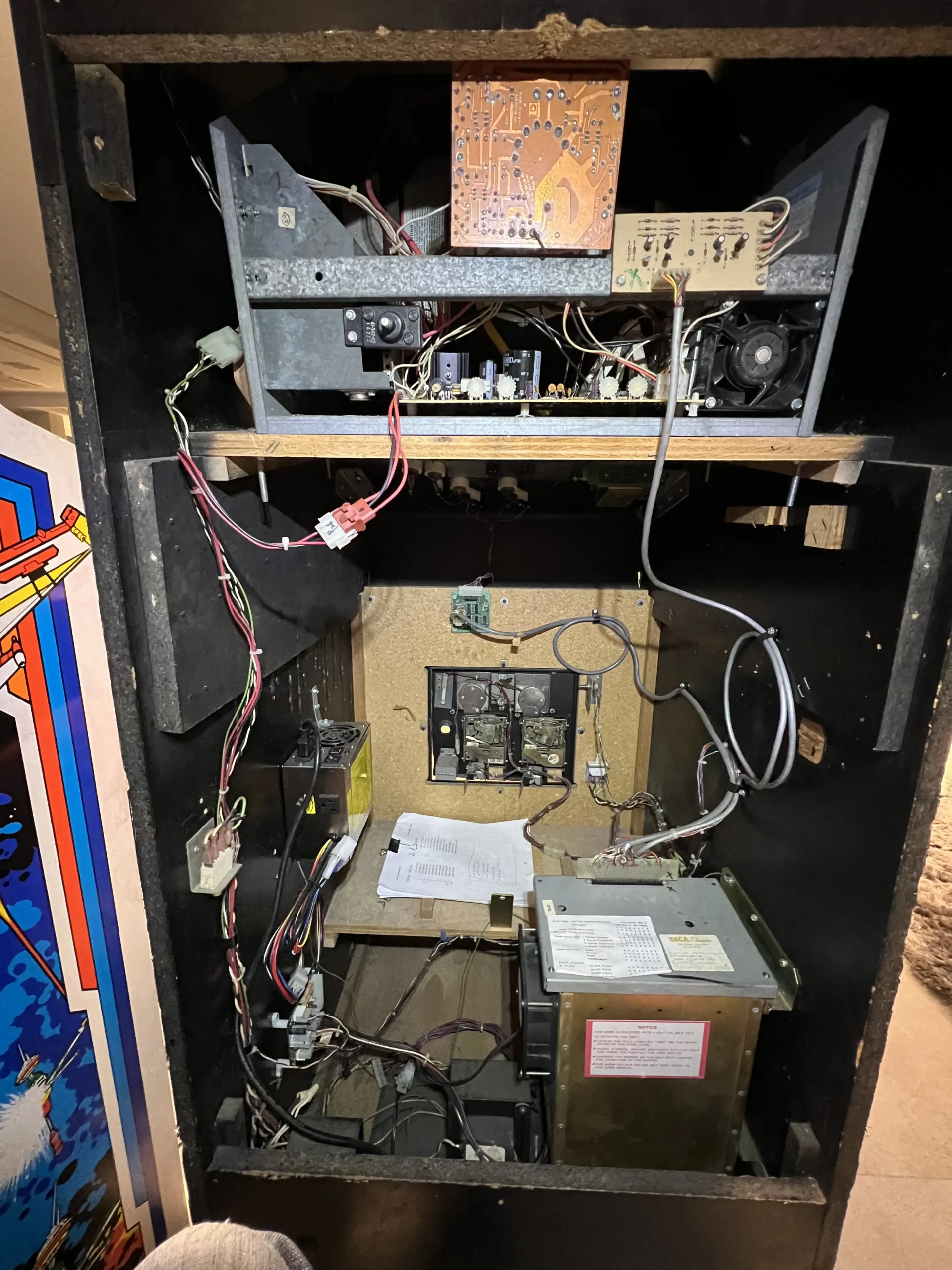

O monitor, como no Asteroids original, é retirado pela frente. Com o distanciamento exigido pela abertura do painel de controle, essa é uma daquelas tarefas feitas sob medida para arrebentar os músculos lombares da pessoa:

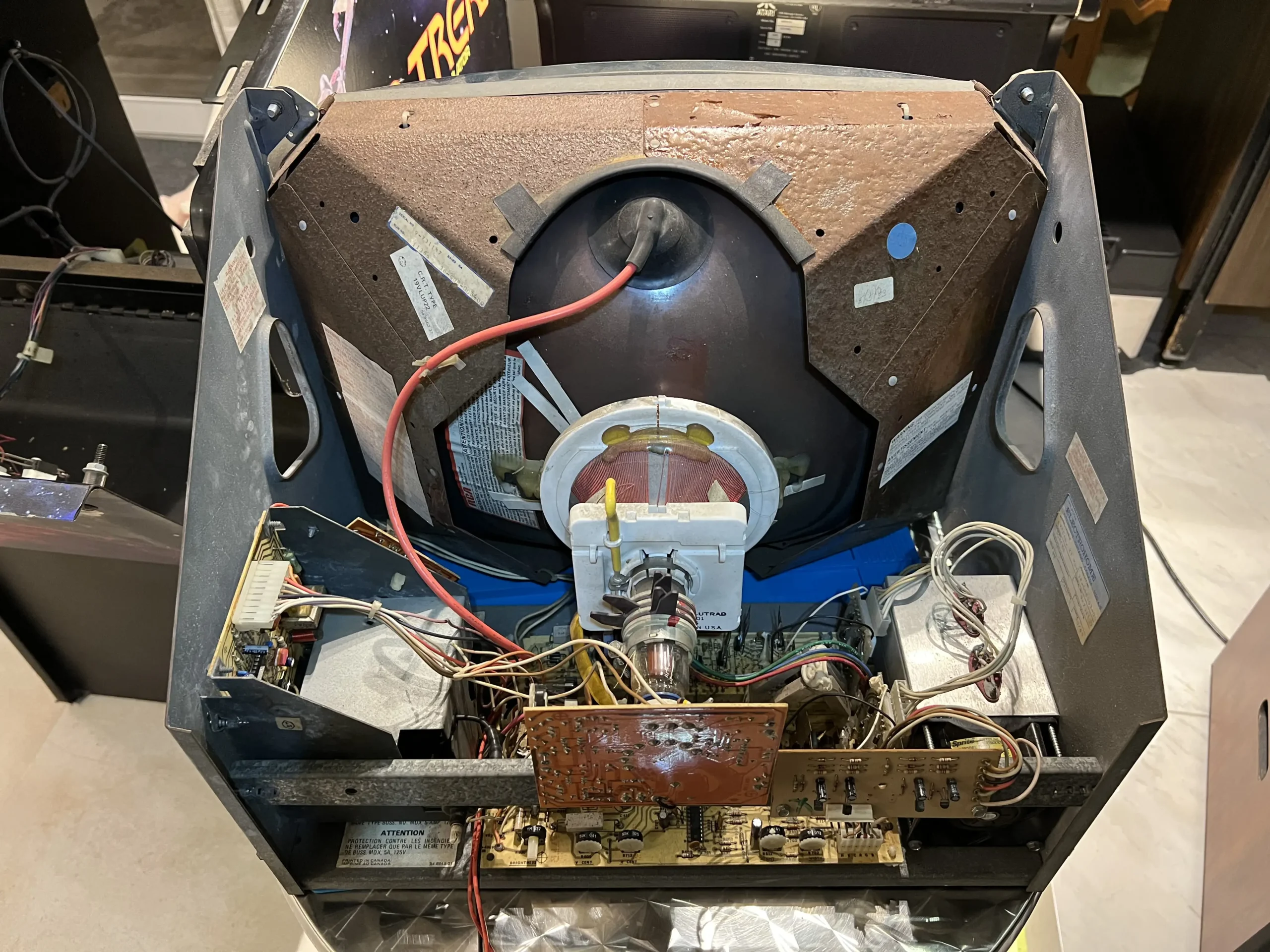

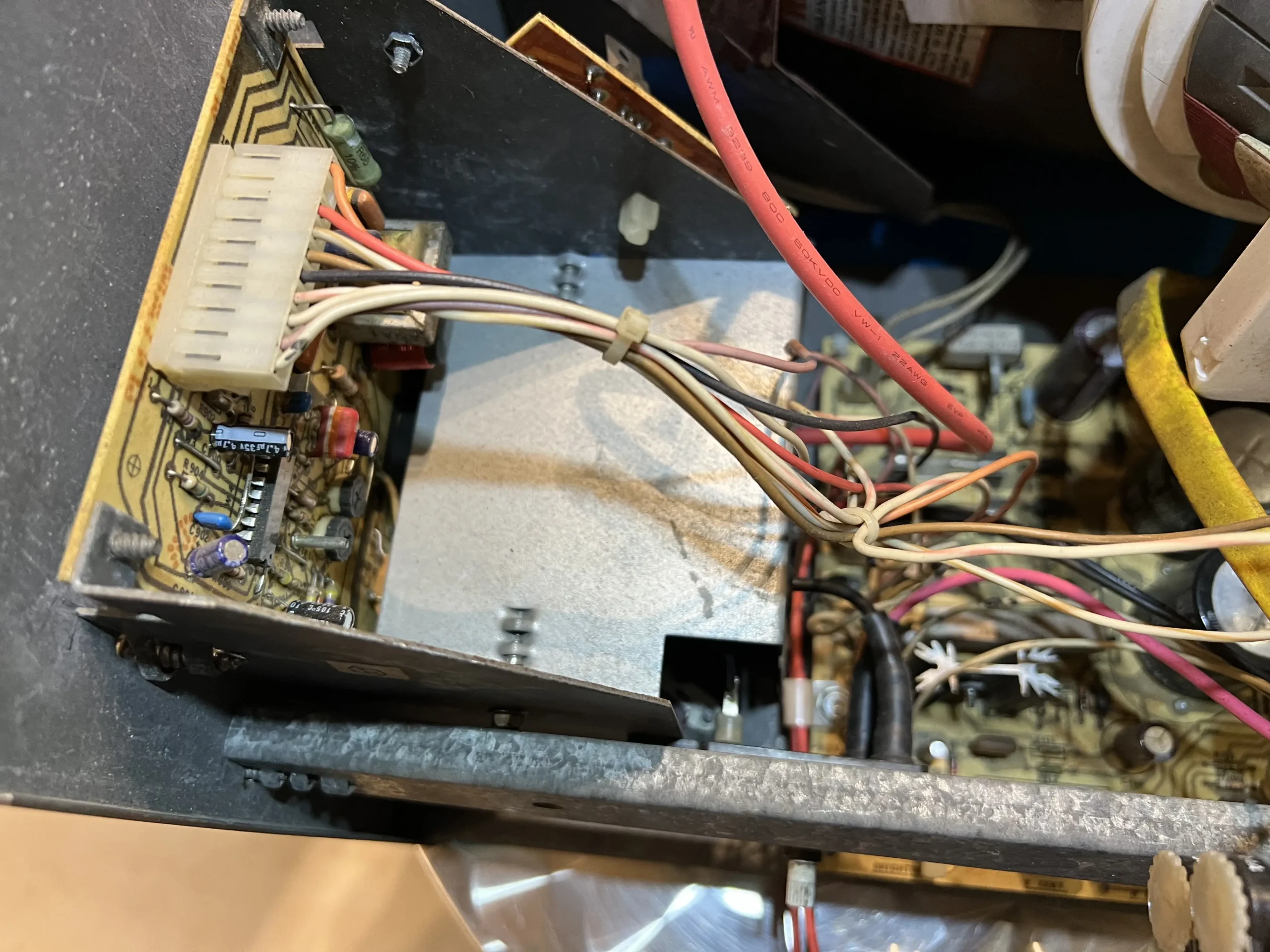

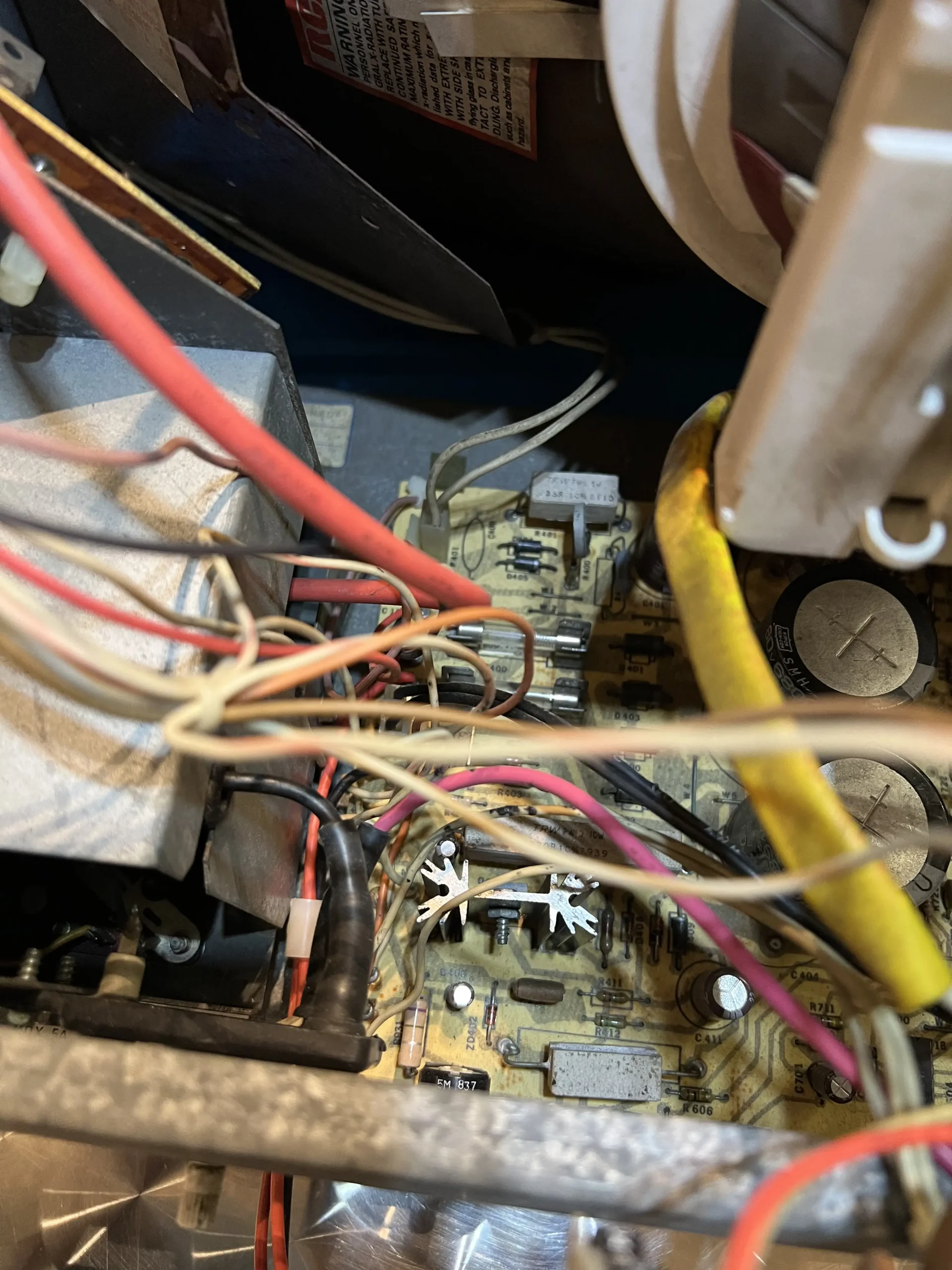

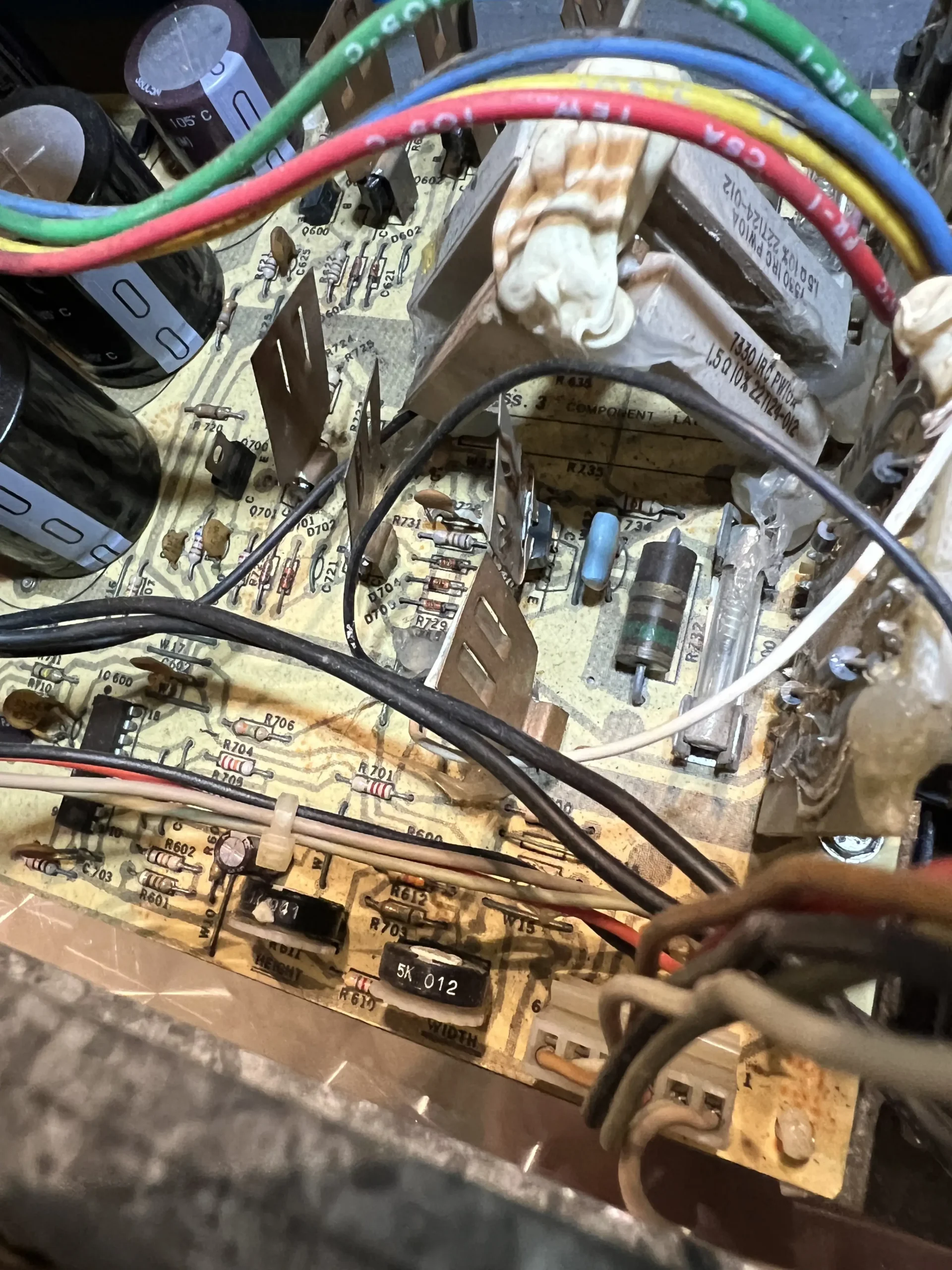

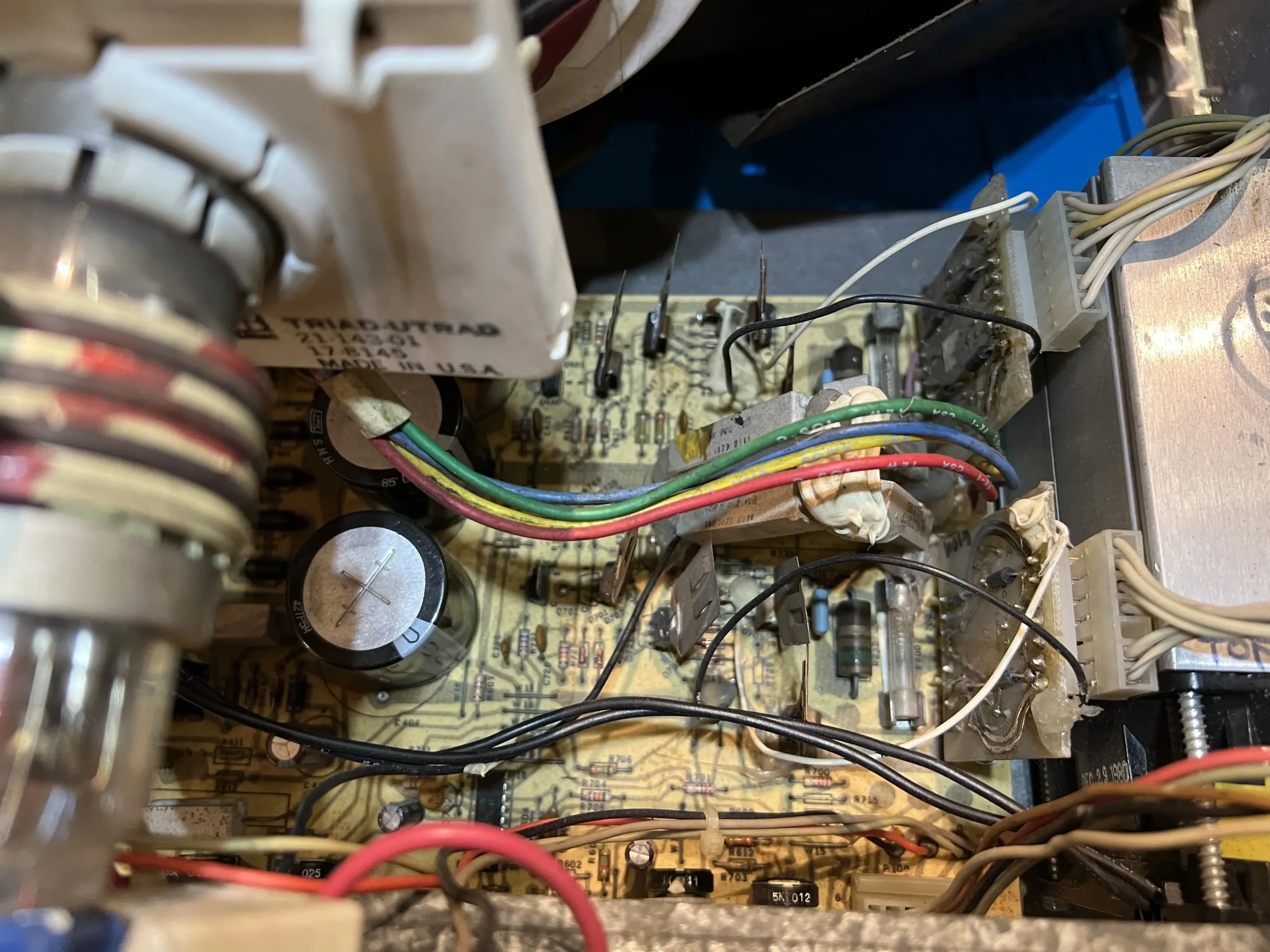

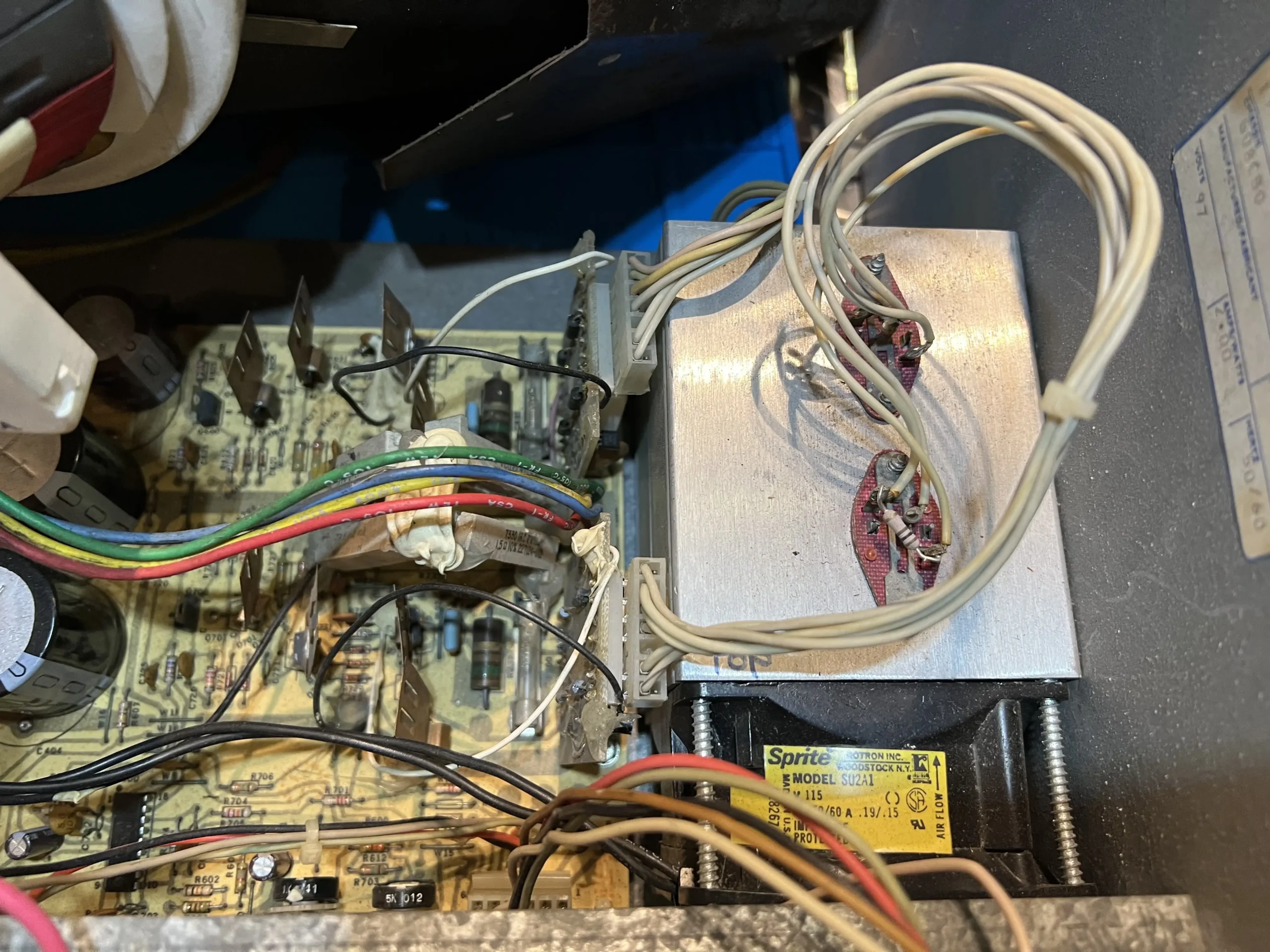

A complexidade do G08 é assustadora. Por estas imagens, é possível perceber claramente a junção dos resistores com uma espécie de cola ou massa plástica, que está presente também em outros locais, bem como pedaços de emendas com silicone.

Inicialmente, eu achei que isso seria uma espécie de gambiarra, porém, em conversa com o Matt, eu descobri que, inacreditavelmente, essa é uma construção original de fábrica.

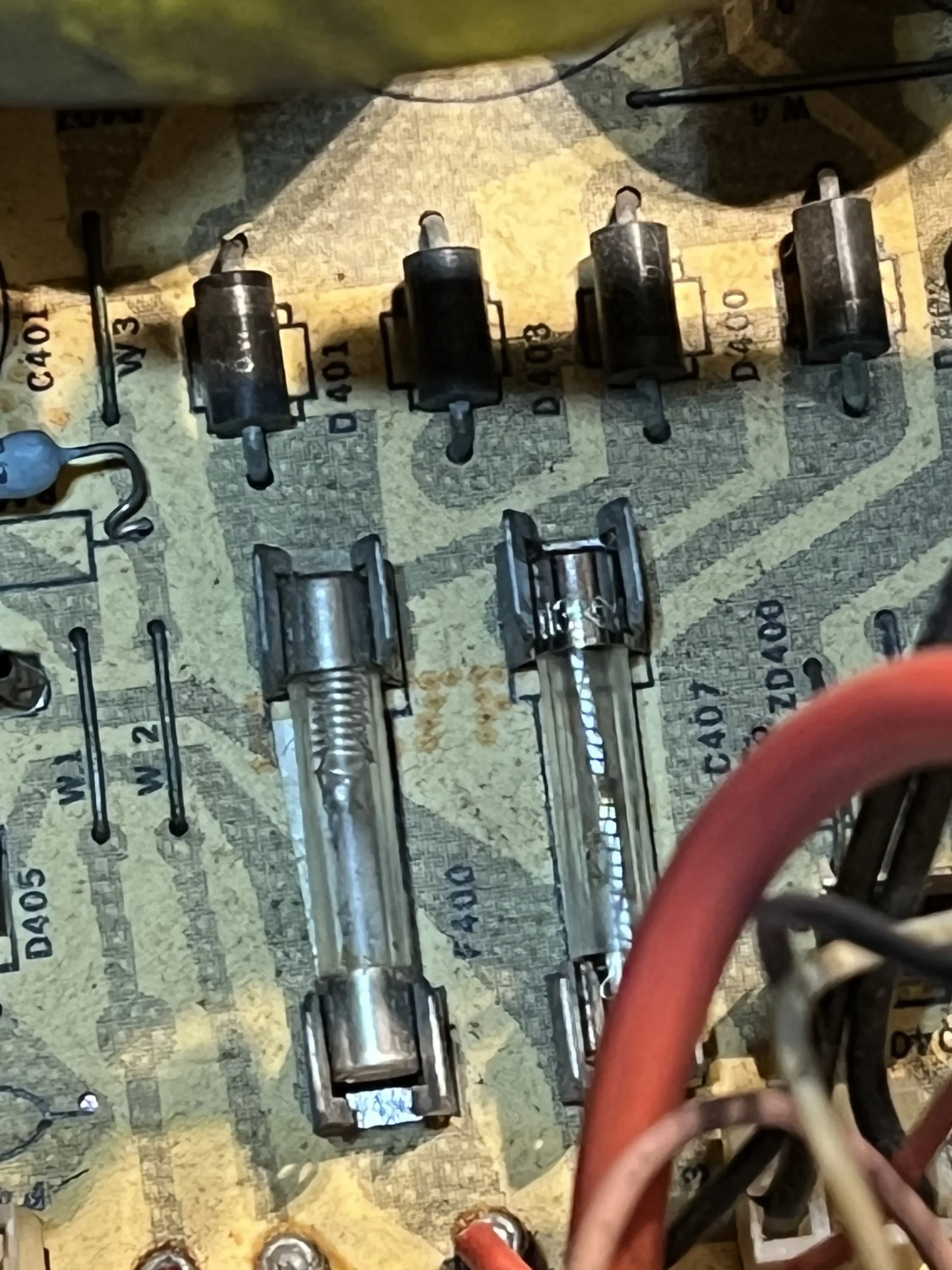

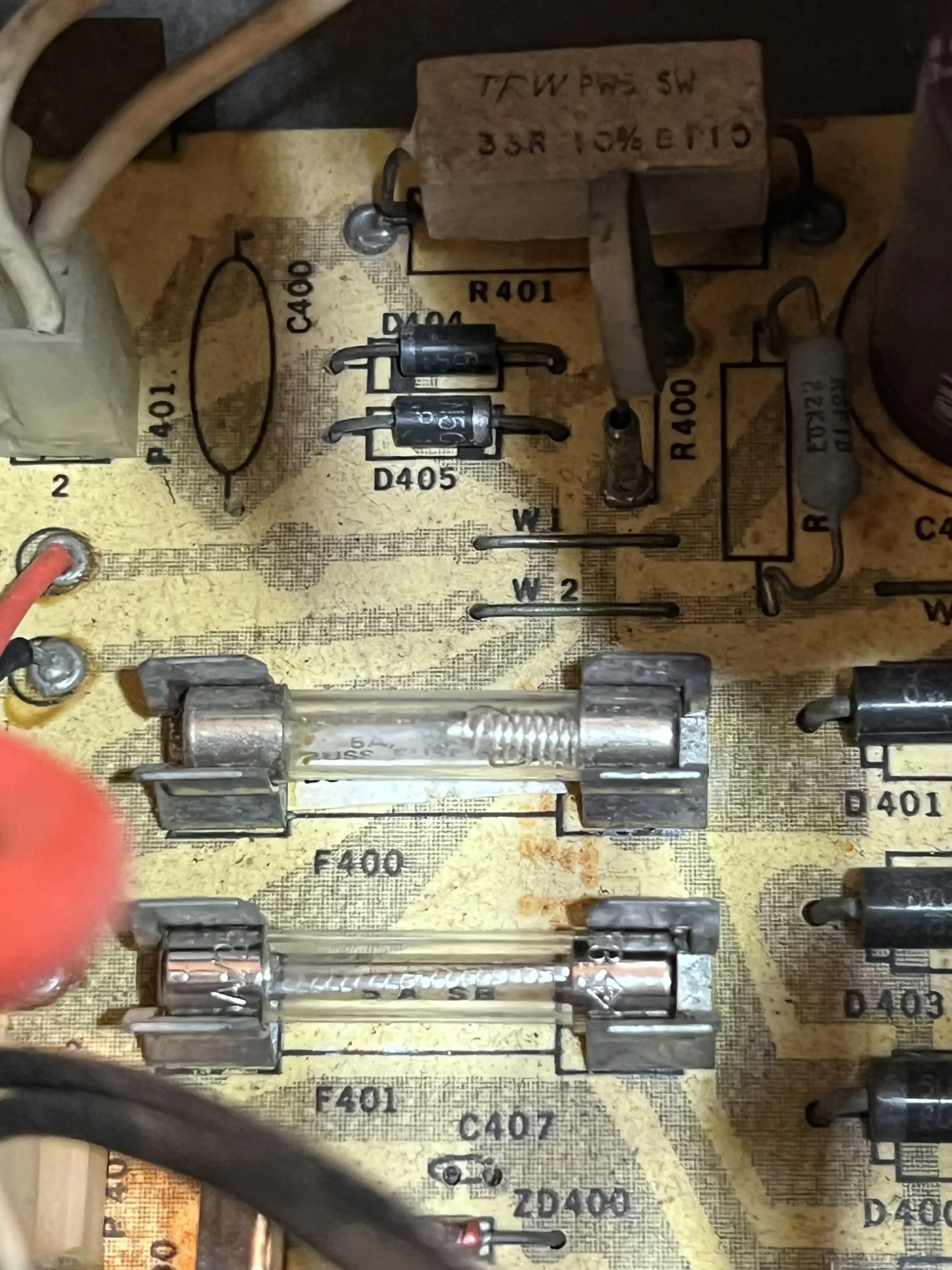

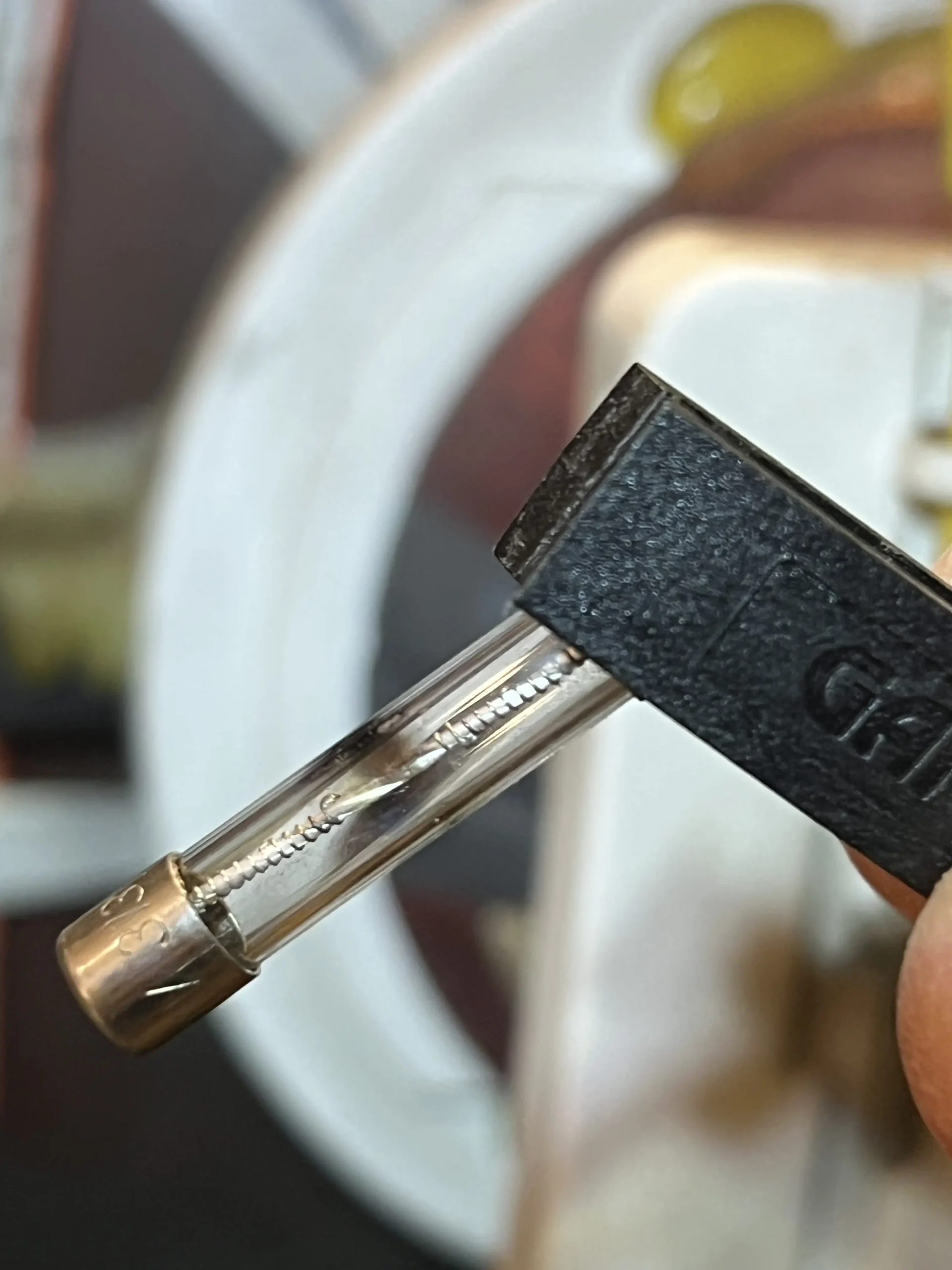

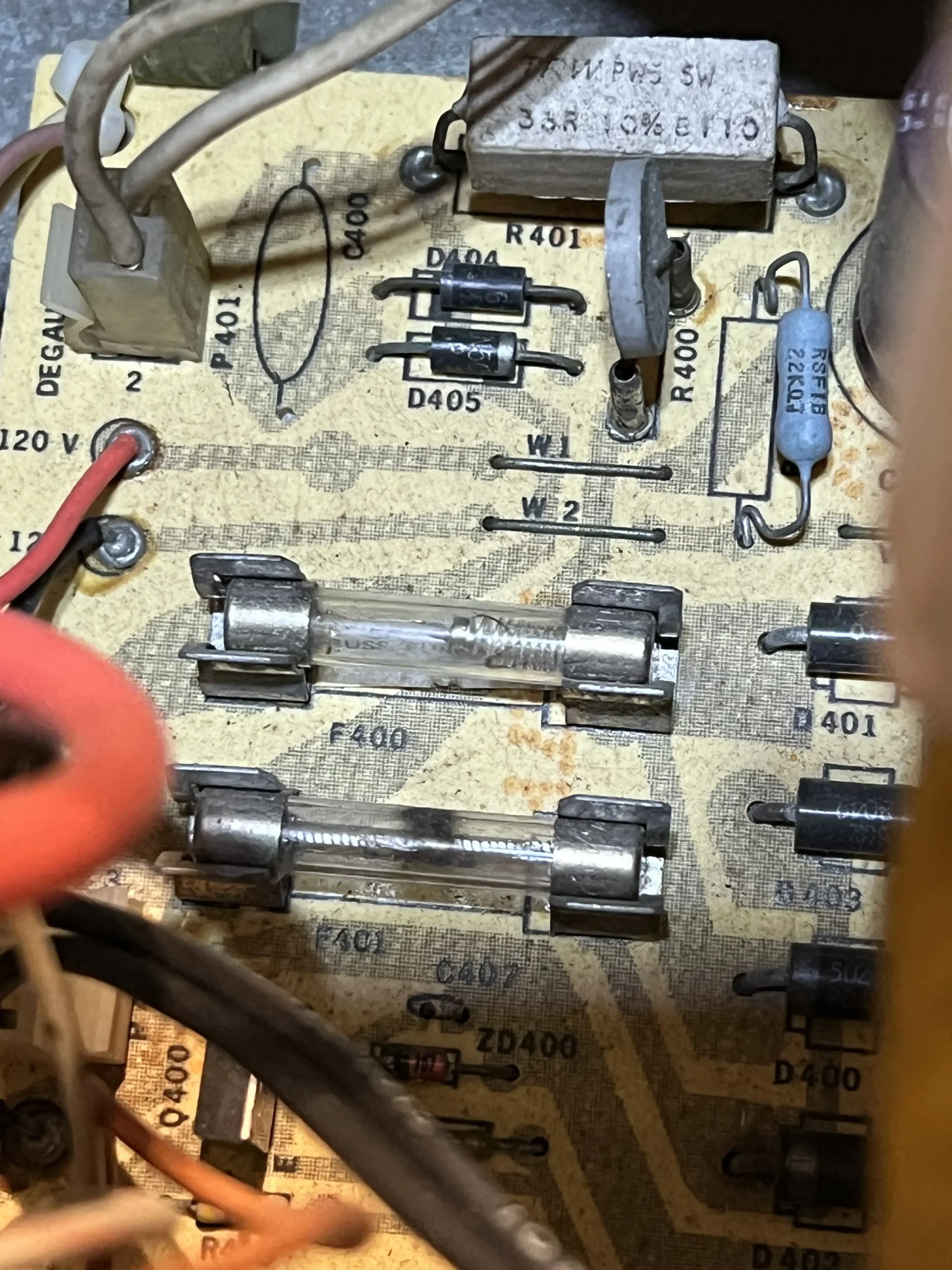

Continuando a inspeção, localizei um possível ponto de alerta – fusíveis com claro sinal de sobrecarga, conforme indicado pela última foto desta galeria:

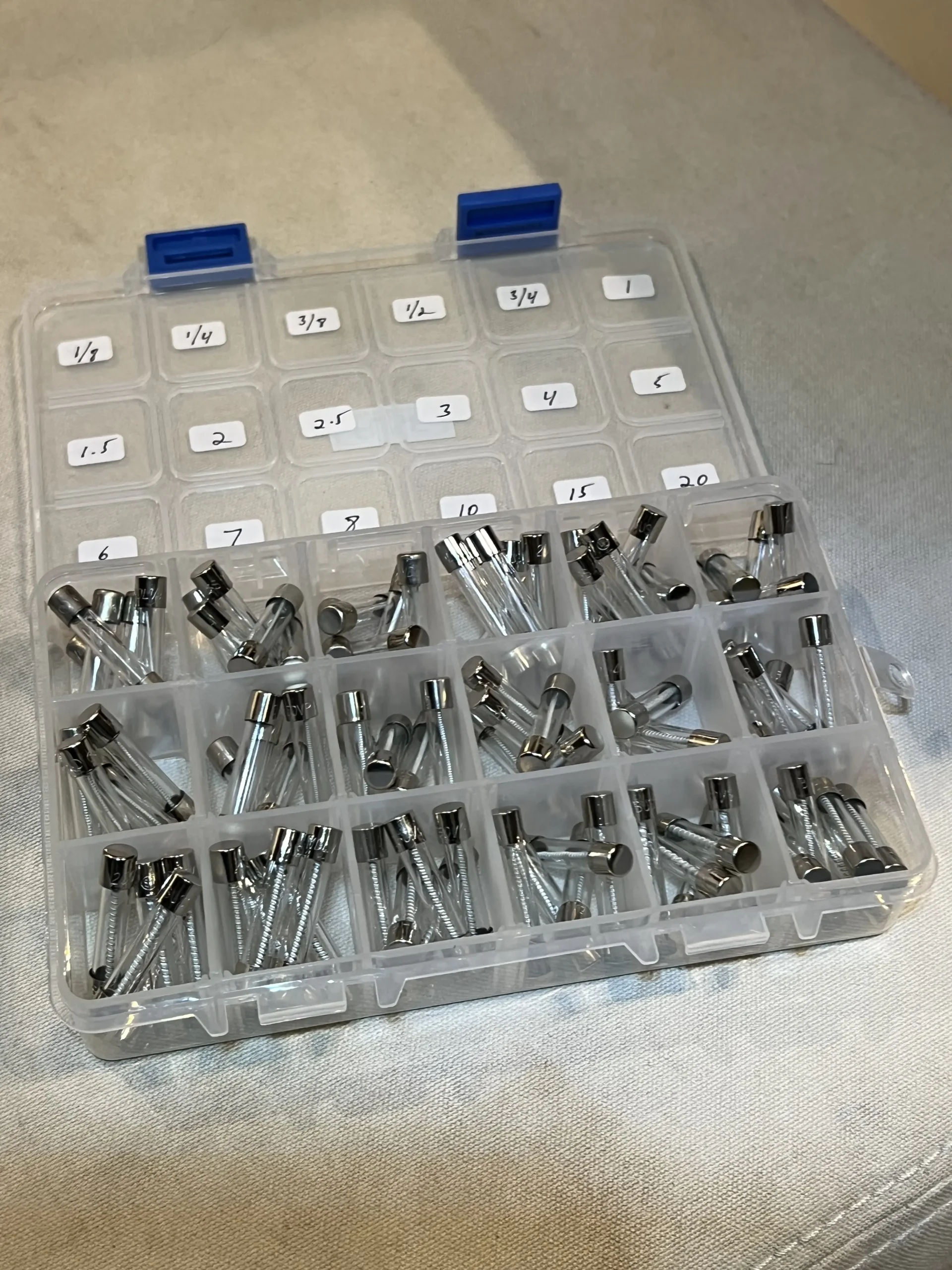

Fusíveis também envelhecem, dessa forma um novo teste com peças novas é sempre recomendado. É importante perceber que estes fusíveis são do tipo slow blow. Realizei a substituição:

O novo teste foi negativo e o fusível continuou queimando, o que significava que alguma voltagem acima da especificação estava passando por este circuito:

Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Star Trek em um Gabinete de Asteroids? e 01 – Chegada: Um Bicho Completamente Novo.

O próximo post é o 03 – Revisão e Regulagem do Power Brick.

Conheça o passo a passo da restauração do Star Trek, arcade vetorial colorido da Sega, através do índice dos capítulos.
