Space Duel #8: Coin Lights, Moldura e Back Door

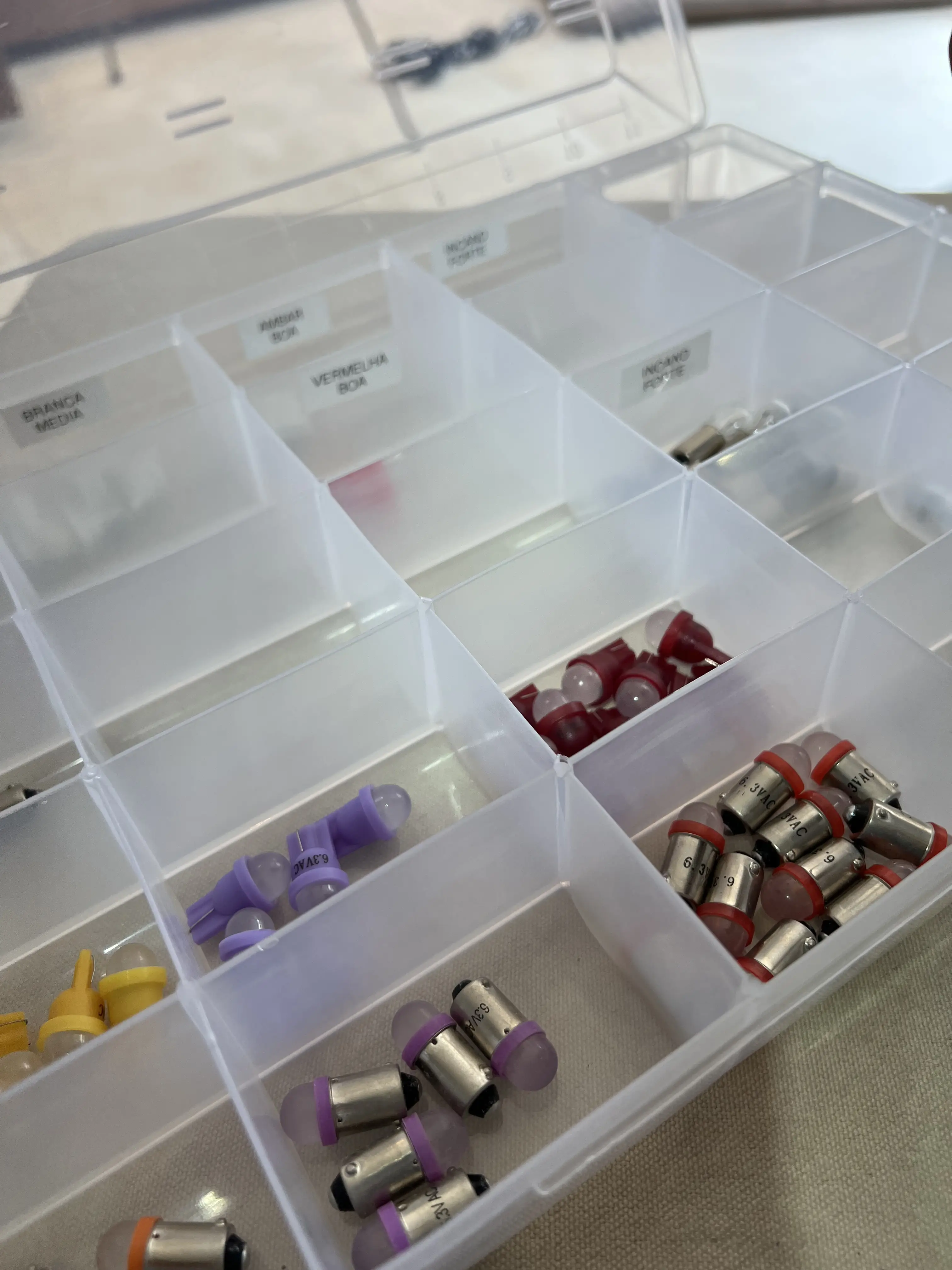

Entre os últimos detalhes que eu gosto de cuidar em uma restauração de arcade está a escolha das lâmpadas da coin door. E, para esta etapa da restauração do Space Duel, eu havia montado um estoque ainda maior de lâmpadas com diferentes cores a fim de testar o efeito no plástico vermelho que acompanha a maior parte dos arcades.
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-1-768x1024.webp)
O acesso para a troca das lâmpadas geralmente é bastante simples:
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-3-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-4-768x1024.webp)
Pelas fotos, fica difícil perceber a diferença de iluminação de uma cor de lâmpada para outra. Todas em LED com domo branco, elas oferecem distribuição uniforme de brilho. No fim das contas, eu acabei escolhendo a versão com LED vermelho, que geralmente é a que fica melhor.
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-5-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-6-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-7-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-8-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-9-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-10-768x1024.webp)
![Space Duel Arcade Upright by Atari - Coin Light Replacement Space Duel Arcade Upright by Atari - Coin Light Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-11-768x1024.webp)
Em seguida, retirei o reject button da porta para colar o papel de 50 cents que estava solto:
![Space Duel Arcade Upright by Atari - Reject Button Fixing Space Duel Arcade Upright by Atari - Reject Button Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-12-768x1024.webp)
![Space Duel Arcade Upright by Atari - Reject Button Fixing Space Duel Arcade Upright by Atari - Reject Button Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-13-768x1024.webp)
![Space Duel Arcade Upright by Atari - Reject Button Fixing Space Duel Arcade Upright by Atari - Reject Button Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-14-768x1024.webp)
![Space Duel Arcade Upright by Atari - Reject Button Fixing Space Duel Arcade Upright by Atari - Reject Button Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-15-768x1024.webp)
![Space Duel Arcade Upright by Atari - Reject Button Fixing Space Duel Arcade Upright by Atari - Reject Button Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-16-768x1024.webp)
Após a lubrificação com spray de vaselina, os botões precisam se comportar desta forma:

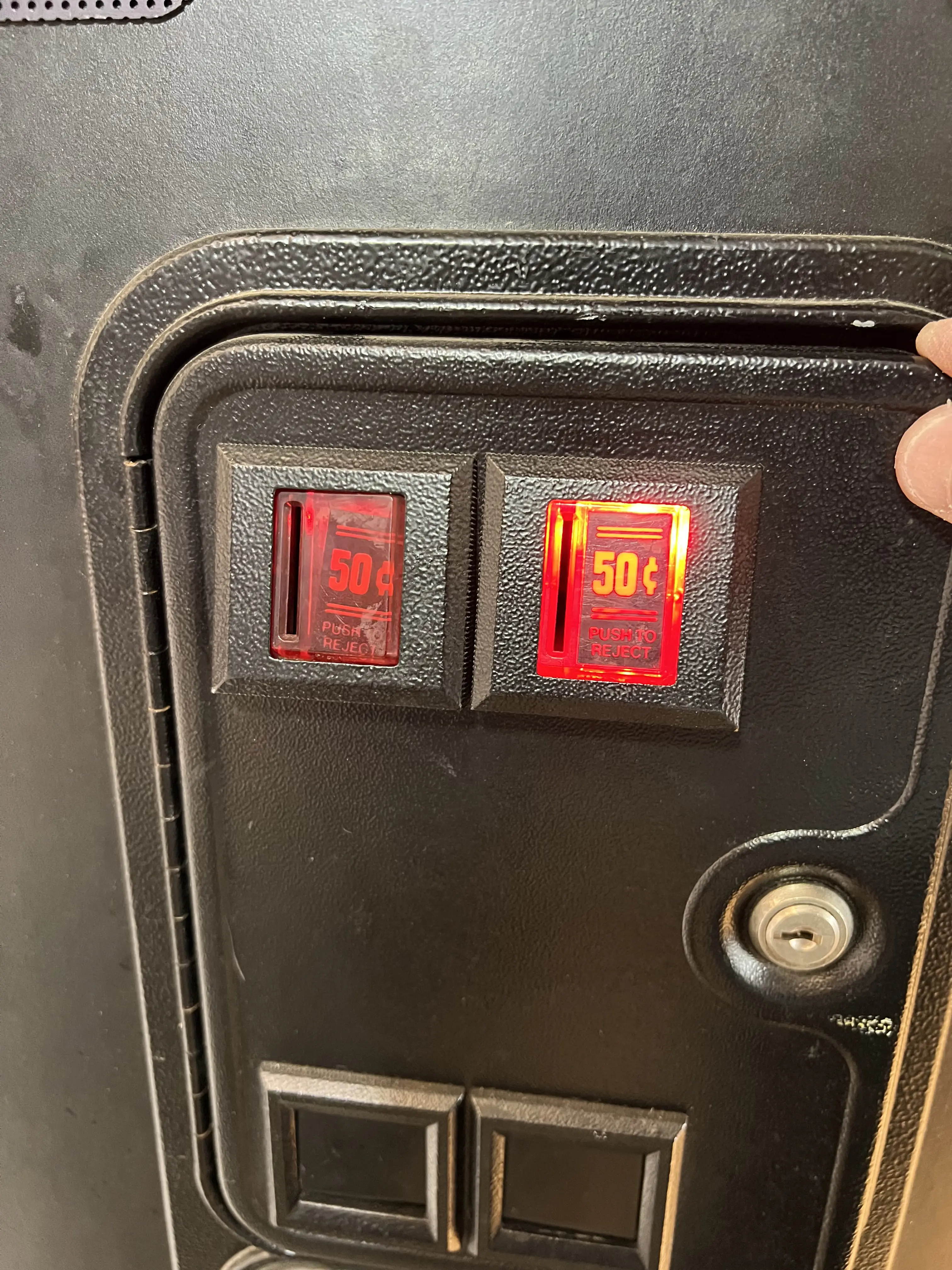

O resultado após a limpeza e a troca de lâmpadas é este:
![Space Duel Arcade Upright by Atari - New Coin Lights](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-18-768x1024.webp)
![Space Duel Arcade Upright by Atari - New Coin Lights Space Duel Arcade Upright by Atari - New Coin Lights](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-coin-lamps-19-768x1024.webp)
Cardboard Bezel, ou Moldura
A moldura do arcade Space Duel é exatamente a mesma do Black Widow, até porque ambos os gabinetes possuem o mesmo formato e utilizam o mesmo monitor Wells-Gardner Quadrascan Color XY, ou WG6100.
O cardboard bezel fica preso na forma de sanduíche entre o tubo e o vidro fumê frontal, que por sua vez é fixado no lugar através do painel de controle. Geralmente, com décadas de uso, o papelão fica frágil e deformado, precisando ser substituído.

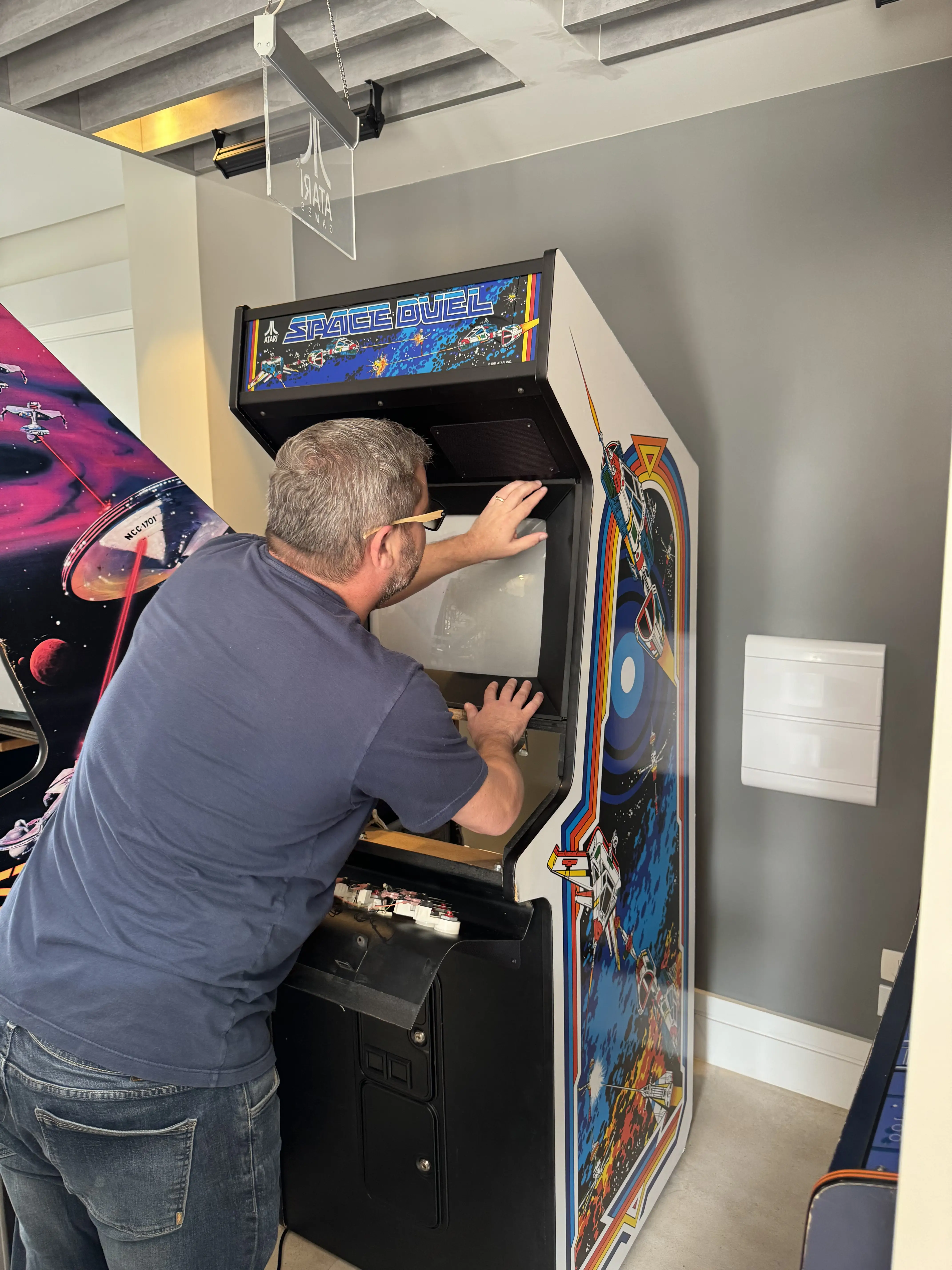

Com a ajuda do Paulo Massaneiro, da Magic Hologram, fabricamos um bezel idêntico àquele que fizemos para o Black Widow, porém descobrimos que, com poucos milímetros de diferença na posição do monitor, o papelão mais grosso do acabamento já não permitia a inserção do vidro na fenda de madeira construída com bastante precisão entre o tubo e os alto-falantes superiores.
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-1-768x1024.webp)
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-2-768x1024.webp)
Para tentar compensar a diferença, fizemos um corte na espessura da moldura e improvisamos o encaixe:
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-3-768x1024.webp)
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-4-768x1024.webp)
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-5-768x1024.webp)

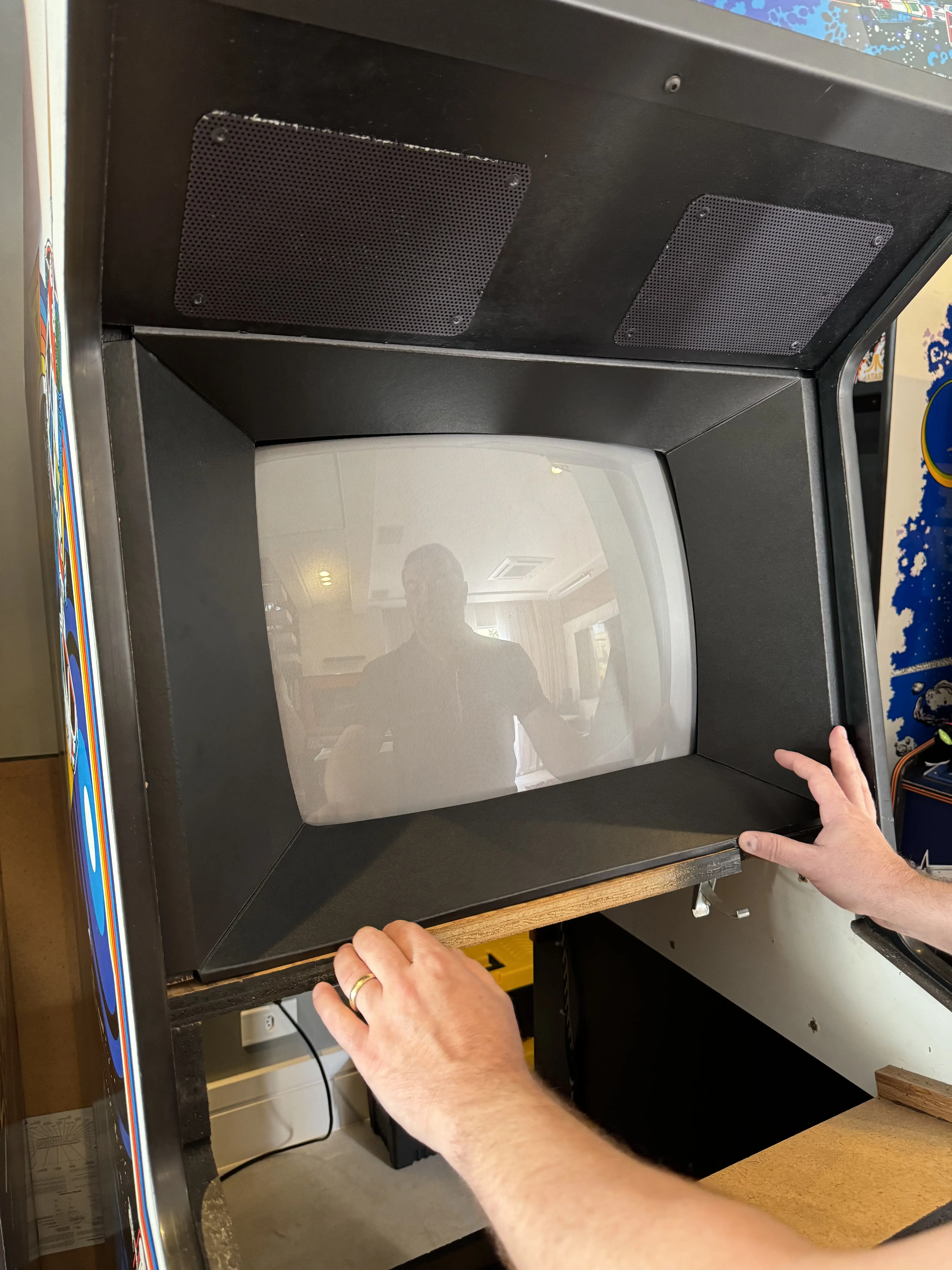

Alguns dias depois, o Paulo fabricou um novo bezel, desta vez com material mais fino, e conseguimos um acabamento perfeito, com encaixe preciso do vidro:
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-6-768x1024.webp)
![Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing Space Duel Arcade Upright by Atari - Cardboard Bezel Manufacturing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-bezel-7-768x1024.webp)
Back Door e Esquemático
Por fim, o último detalhe da restauração, que ocorre quando o arcade está literalmente sendo fechado, é justamente a porta de madeira, a back door. Uma das coisas que costumo fazer quando tenho tempo disponível é procurar manter a fechadura original, o que não é uma tarefa fácil, pois a chave é perdida em pelo menos 80% dos arcades:
![Space Duel Arcade Upright by Atari - Back Door Fixing Space Duel Arcade Upright by Atari - Back Door Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-1-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Fixing Space Duel Arcade Upright by Atari - Back Door Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-2-768x1024.webp)
Retirei o miolo da fechadura e o levei até um chaveiro com o qual tenho parceria, pois o tema é recorrente nas restaurações. Desta vez, foi possível conseguir uma chave que encaixasse no modelo de miolo, então recuperamos a originalidade da peça:
![Space Duel Arcade Upright by Atari - Back Door Fixing Space Duel Arcade Upright by Atari - Back Door Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-3-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Fixing Space Duel Arcade Upright by Atari - Back Door Fixing](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-4-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Fixing Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-5-768x1024.webp)
Finalmente, hora do esquemático: eu não possuo esses diagramas para todas as máquinas, mas em algumas delas tenho tido a sorte de conseguir pelo menos uma reprodução. Como muitos arcades originais têm esse diagrama colado ou grampeado na parte interna da porta, geralmente procuro fixar com cola quente, o que dá um ótimo resultado:
![Space Duel Arcade Upright by Atari - Back Door Schematics Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-6-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Schematics Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-7-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Schematics Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-8-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Schematics Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-9-768x1024.webp)
![Space Duel Arcade Upright by Atari - Back Door Schematics Space Duel Arcade Upright by Atari - Back Door Schematics](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-cardboard-back-door-10-768x1024.webp)
Desafio: descubra o pequeno erro que cometi no procedimento e que agora não é possível desfazer.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Space Duel = Asteroids 3?, 01 – Um Gabinete Quase Perfeito, 02 – Monitor Wells-Gardner com Problemas de Voltagem, 03 – Substituição do Monitor WG6100, 04 – AVG Chip, High Score Save e Placa Reserva, 05 – Regulagem do Monitor e Desmagnetização do Tubo, 06 – Manutenção Preventiva do Conjunto de Força e 07 – Limpeza do Gabinete.
O próximo post é o 09 – Final – Restauração Completa.
