Space Duel #4: AVG Chip, High Score Save e Placa Reserva
Com o monitor do arcade Space Duel em funcionamento, partimos para a próxima etapa da restauração, que são os cuidados com a placa-mãe, ou PCB, do game.
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-1-1024x768.webp)
O primeiro deles, fundamental em qualquer arcade da Atari, é a limpeza e desoxidação dos edge connectors com o DeoxIT. Neste post em que limpo os conectores de borda do arcade Asteroids, eu explico os motivos para todos esses cuidados.
A aplicação do DeoxIT deve ser feita em ambos os lados da placa:
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-2-768x1024.webp)
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-3-768x1024.webp)
Aproveitei para remover os resíduos de espuma da placa e o farelo que ficou dentro do arcade. A Atari aplicava essa espécie de esponja com fita adesiva dupla face para proteger algumas placas do contato com a parede do gabinete. Com o tempo, esse produto se deteriora, porém é de fácil remoção.
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-4-768x1024.webp)
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-5-768x1024.webp)
![Space Duel Arcade Upright by Atari - PCB Maintenance Space Duel Arcade Upright by Atari - PCB Maintenance](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-maintenance-6-768x1024.webp)
Em seguida, uma importante manutenção preventiva que deve ser feita nos arcades vetoriais coloridos da Atari é a substituição do AVG chip, um processo que explico em detalhes, incluindo características de funcionamento e motivos da falha, em meu post sobre o Black Widow.

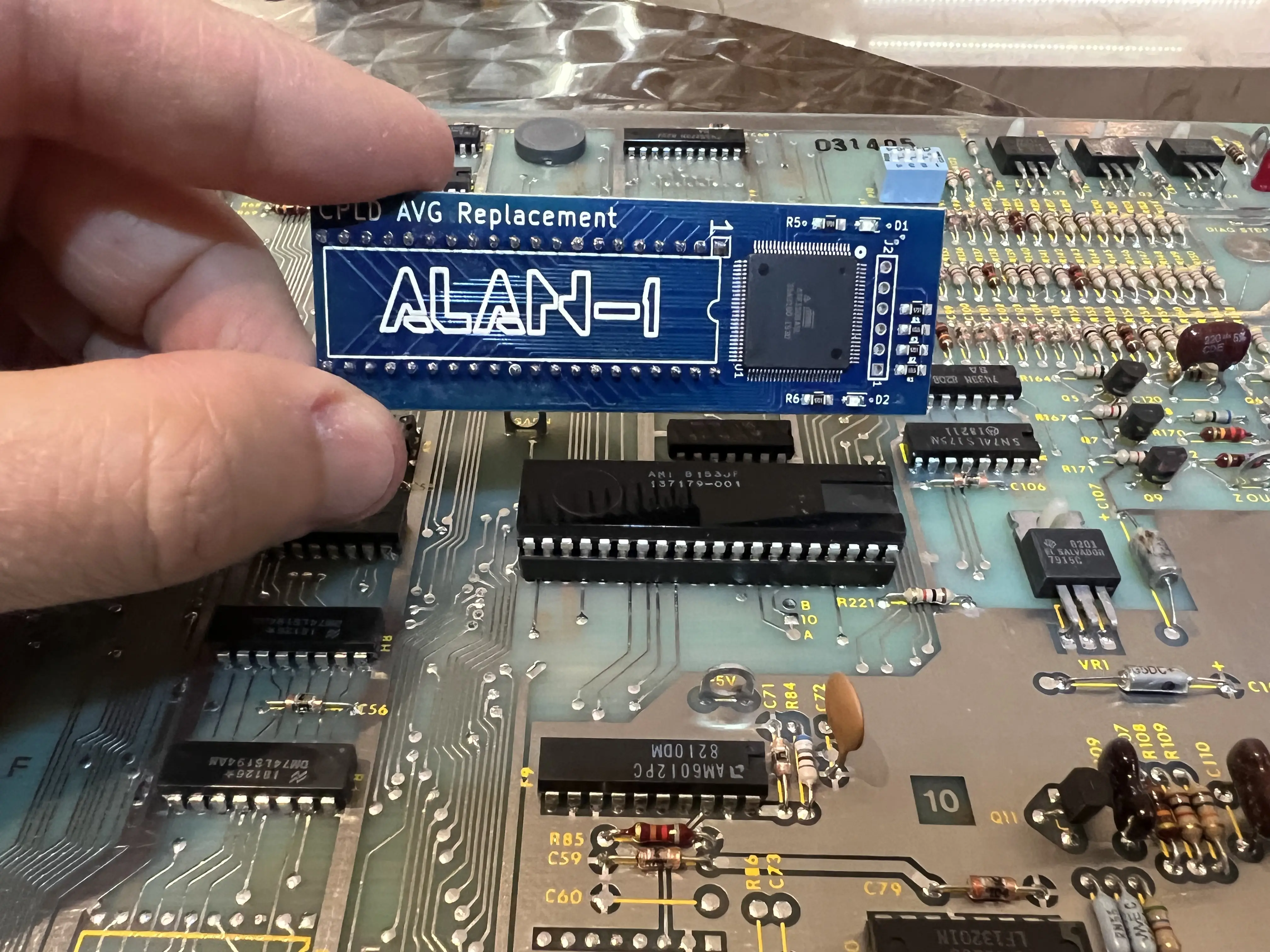

Para a placa do Space Duel, optei por utilizar um AVG fabricado pela Alan-1:
![Space Duel Arcade Upright by Atari - AVG Chip Replacement Space Duel Arcade Upright by Atari - AVG Chip Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-avg-replacement-1-1024x768.webp)
![Space Duel Arcade Upright by Atari - AVG Chip Replacement Space Duel Arcade Upright by Atari - AVG Chip Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-avg-replacement-2-1024x768.webp)
![Space Duel Arcade Upright by Atari - AVG Chip Replacement Space Duel Arcade Upright by Atari - AVG Chip Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-avg-replacement-3-768x1024.webp)
![Space Duel Arcade Upright by Atari - AVG Chip Replacement Space Duel Arcade Upright by Atari - AVG Chip Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-avg-replacement-4-1024x768.webp)
![Space Duel Arcade Upright by Atari - AVG Chip Replacement Space Duel Arcade Upright by Atari - AVG Chip Replacement](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-avg-replacement-5-1024x768.webp)
Em seguida, o retrofit que adoto sempre que disponível para qualquer arcade: a instalação do kit High Score Save. A versão disponível para o Space Duel é similar àquela fabricada para o Warlords: não acrescenta muita funcionalidade, mas aumenta a quantidade de recordes salvos (de 3 para 10), separa por tipo de jogo e ainda permite executar configurações de dip switches diretamente através do menu eletrônico.
![Space Duel Arcade Upright by Atari - High Score Save Kit Space Duel Arcade Upright by Atari - High Score Save Kit](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-high-score-save-1-1024x768.webp)
![Space Duel Arcade Upright by Atari - High Score Save Kit Space Duel Arcade Upright by Atari - High Score Save Kit](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-high-score-save-2-1024x768.webp)
![Space Duel Arcade Upright by Atari - High Score Save Kit Space Duel Arcade Upright by Atari - High Score Save Kit](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-high-score-save-3-1024x768.webp)
![Space Duel Arcade Upright by Atari - High Score Save Kit Space Duel Arcade Upright by Atari - High Score Save Kit](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-high-score-save-4-1024x768.webp)
A PCB Reserva
A PCB, ou placa-mãe, de um arcade vetorial colorido costuma ser cara e equivale a aproximadamente 40% do preço de um gabinete completo. O monitor representa mais 40%, e todo o resto não passa de 20% do valor da máquina completa.
Porém, em um lance de sorte, deparei com um vendedor oferecendo 3 placas para o Space Duel, completas e funcionais, a 1/3 do valor de mercado. Confesso que achei bastante estranho e fiquei em dúvida se estariam funcionando. Mesmo assim, comprei uma. Veja abaixo o comparativo entre a PCB original do Space Duel, com o AVG da Alan-1 instalado, e a nova placa:
![Space Duel Arcade Upright by Atari - Extra PCB Space Duel Arcade Upright by Atari - Extra PCB](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-extra-1-1024x768.webp)
No teste do osciloscópio, a nova placa passou de primeira:
![Space Duel Arcade Upright by Atari - Extra PCB Space Duel Arcade Upright by Atari - Extra PCB](https://www.antonioborba.com/wp-content/uploads/2024/07/space-duel-arcade-atari-PCB-extra-2-768x1024.webp)
De fato, ela estava em plena condição de funcionamento. Considerando que contém 2 raros pokey chips, foi uma verdadeira barganha.
Este post é parte de uma série. Os capítulos anteriores são: Post Introdutório: Space Duel = Asteroids 3?, 01 – Um Gabinete Quase Perfeito, 02 – Monitor Wells-Gardner com Problemas de Voltagem e 03 – Substituição do Monitor WG6100.
O próximo post é o 05 – Regulagem do Monitor e Desmagnetização do Tubo.
